2.3 逻辑代数的基本公式和常用公式
2.3.1 基本公式

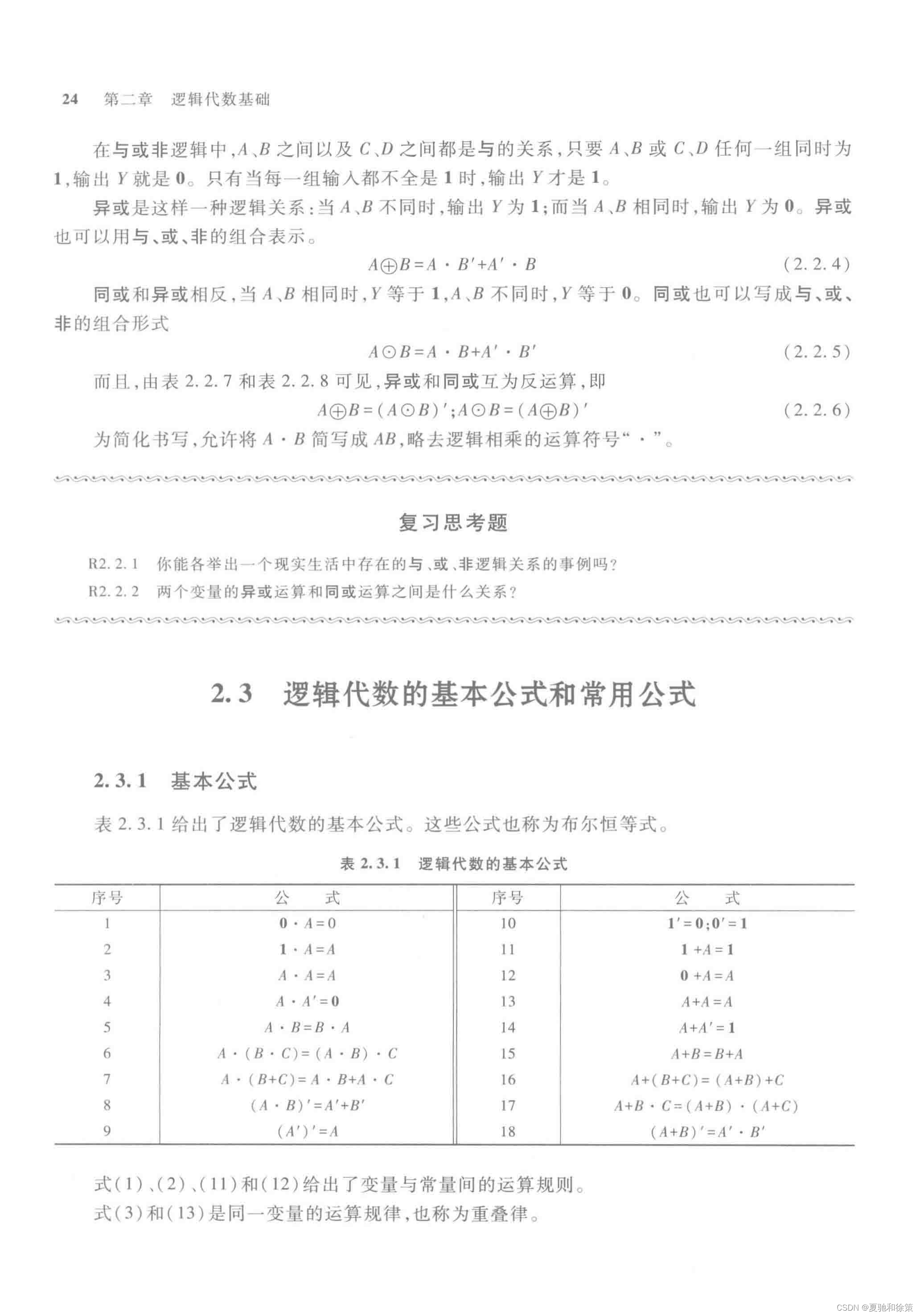

表 2.3.1 给出了逻辑代数的基本公式。这些公式也称为布尔恒等式。
表 2.3.1 逻辑代数的基本公式
序号 | 公式 | 序号 | 公式 |
---|---|---|---|
1 | 0⋅𝐴=00⋅A=0 | 10 | 1′=01′=0 , 0′=10′=1 |
2 | 1⋅𝐴=𝐴1⋅A=A | 11 | 1+𝐴=11+A=1 |
3 | 𝐴⋅𝐴=𝐴A⋅A=A | 12 | 0+𝐴=𝐴0+A=A |
4 | 𝐴⋅𝐴′=0A⋅A′=0 | 13 | 𝐴+𝐴=𝐴A+A=A |
5 | 𝐴⋅𝐵=𝐵⋅𝐴A⋅B=B⋅A | 14 | 𝐴+𝐴′=1A+A′=1 |
6 | 𝐴⋅(𝐵⋅𝐶)=(𝐴⋅𝐵)⋅𝐶A⋅(B⋅C)=(A⋅B)⋅C | 15 | 𝐴+𝐵=𝐵+𝐴A+B=B+A |
7 | 𝐴⋅(𝐵+𝐶)=𝐴⋅𝐵+𝐴⋅𝐶A⋅(B+C)=A⋅B+A⋅C | 16 | 𝐴+(𝐵+𝐶)=(𝐴+𝐵)+𝐶A+(B+C)=(A+B)+C |
8 | (𝐴⋅𝐵)′=𝐴′+𝐵′(A⋅B)′=A′+B′ | 17 | 𝐴+𝐵⋅𝐶=(𝐴+𝐵)⋅(𝐴+𝐶)A+B⋅C=(A+B)⋅(A+C) |
9 | (𝐴′)′=𝐴(A′)′=A | 18 | (𝐴+𝐵)′=𝐴′⋅𝐵′(A+B)′=A′⋅B′ |

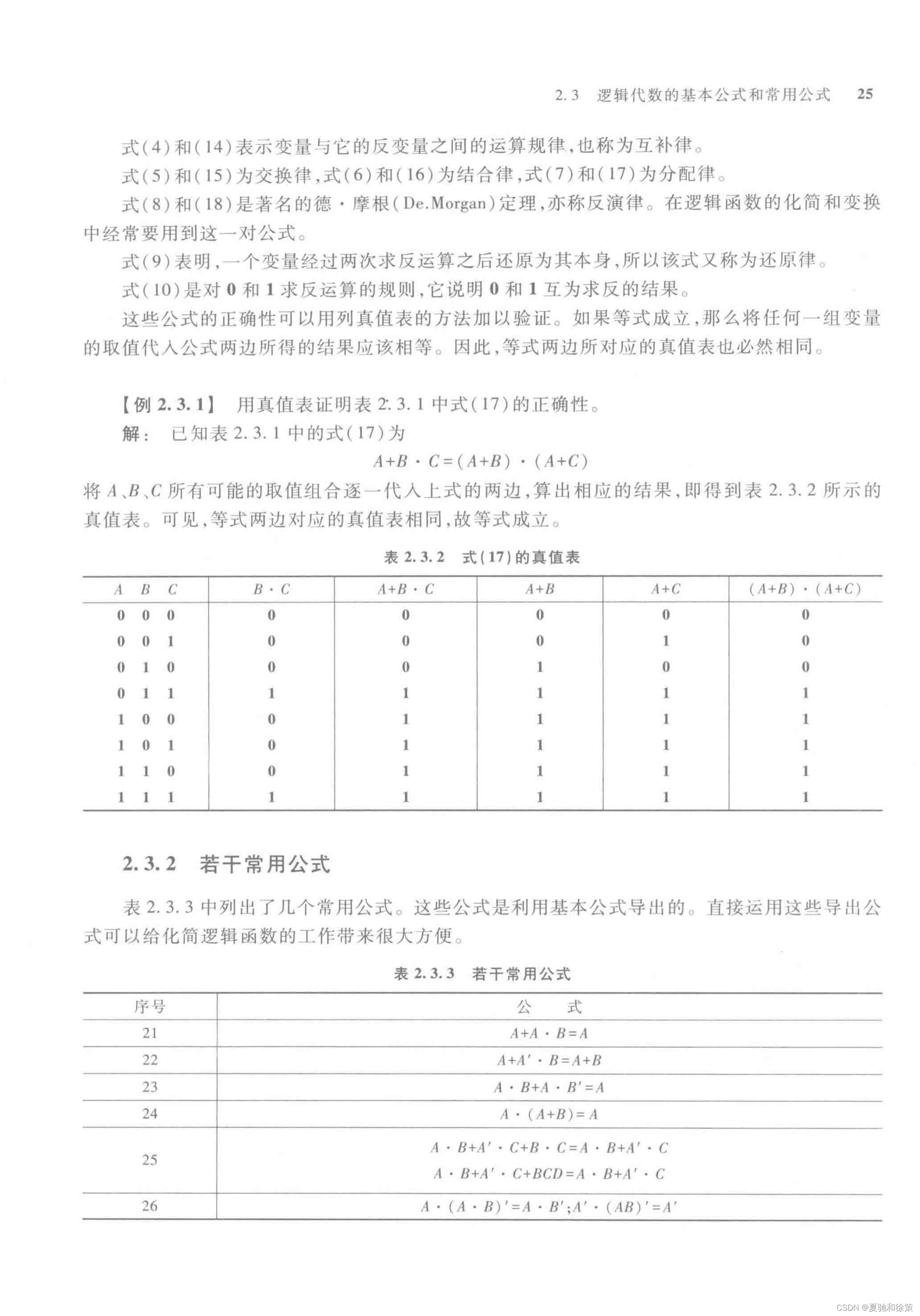

这些公式可以通过列真值表的方法来验证其正确性。如果等式成立,那么将任何一组变量的取值代入公式两边所得的结果应该相等。因此,等式两边所对应的真值表也必然相同。
例 2.3.1 用真值表证明表 2.3.1 中公式 (17) 的正确性。
解:已知表 2.3.1 中的公式 (17) 为: 𝐴+𝐵⋅𝐶=(𝐴+𝐵)⋅(𝐴+𝐶)A+B⋅C=(A+B)⋅(A+C)
将 A、B、C 所有可能的取值组合逐一代入上式的两边,算出相应的结果,即得到表 2.3.2 所示的真值表。可见,等式两边对应的真值表相同,故等式成立。
表 2.3.2 公式 (17) 的真值表
A | B | C | B \cdot C | A + B \cdot C | A + B | A + C | (A + B) \cdot (A + C) |
---|---|---|---|---|---|---|---|
0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
0 | 0 | 1 | 0 | 0 | 0 | 1 | 0 |
0 | 1 | 0 | 0 | 0 | 1 | 0 | 0 |
0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 |
1 | 0 | 1 | 0 | 1 | 1 | 1 | 1 |
1 | 1 | 0 | 0 | 1 | 1 | 1 | 1 |
1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
2.3.2 若干常用公式
表 2.3.3 中列出了几个常用公式。这些公式是利用基本公式导出的。直接运用这些导出公式可以给化简逻辑函数的工作带来很大方便。
表 2.3.3 若干常用公式
序号 | 公式 |
---|---|
21 | 𝐴+𝐴⋅𝐵=𝐴A+A⋅B=A |
22 | 𝐴+𝐴′⋅𝐵=𝐴+𝐵A+A′⋅B=A+B |
23 | 𝐴⋅𝐵+𝐴⋅𝐵′=𝐴A⋅B+A⋅B′=A |
24 | 𝐴⋅(𝐴+𝐵)=𝐴A⋅(A+B)=A |
25 | 𝐴⋅𝐵+𝐴′⋅𝐶+𝐵⋅𝐶=𝐴⋅𝐵+𝐴′⋅𝐶A⋅B+A′⋅C+B⋅C=A⋅B+A′⋅C |
26 | 𝐴⋅(𝐴⋅𝐵)′=𝐴⋅𝐵′A⋅(A⋅B)′=A⋅B′, 𝐴′⋅(𝐴⋅𝐵)′=𝐴′A′⋅(A⋅B)′=A′ |

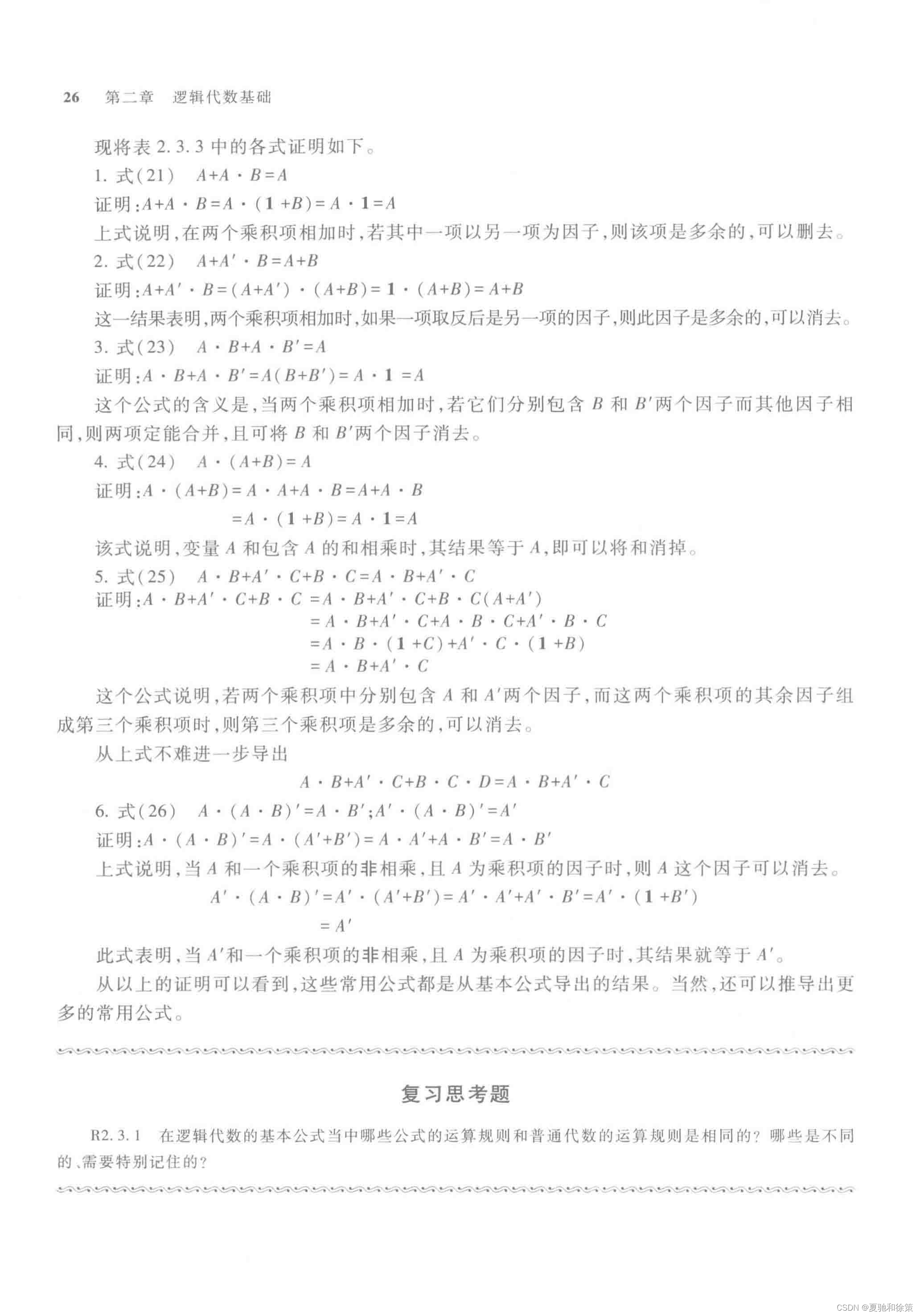

现将表 2.3.3 中的各式证明如下:
-
公式 (21): 𝐴+𝐴⋅𝐵=𝐴A+A⋅B=A
证明: 𝐴+𝐴⋅𝐵=𝐴⋅(1+𝐵)=𝐴⋅1=𝐴A+A⋅B=A⋅(1+B)=A⋅1=A
解释:在两个乘积项相加时,若其中一项以另一项为因子,则该项是多余的,可以删去。
-
公式 (22): 𝐴+𝐴′⋅𝐵=𝐴+𝐵A+A′⋅B=A+B
证明: 𝐴+𝐴′⋅𝐵=(𝐴+𝐴′)⋅(𝐴+𝐵)=1⋅(𝐴+𝐵)=𝐴+𝐵A+A′⋅B=(A+A′)⋅(A+B)=1⋅(A+B)=A+B
解释:两个乘积项相加时,如果一项取反后是另一项的因子,则此因子是多余的,可以消去。
-
公式 (23): 𝐴⋅𝐵+𝐴⋅𝐵′=𝐴A⋅B+A⋅B′=A
证明: 𝐴⋅𝐵+𝐴⋅𝐵′=𝐴⋅(𝐵+𝐵′)=𝐴⋅1=𝐴A⋅B+A⋅B′=A⋅(B+B′)=A⋅1=A
解释:当两个乘积项相加时,若它们分别包含 𝐵B 和 𝐵′B′ 两个因子而其他因子相同,则两项定能合并,且可将 𝐵B 和 𝐵′B′ 两个因子消去。
-
公式 (24): 𝐴⋅(𝐴+𝐵)=𝐴A⋅(A+B)=A
证明: 𝐴⋅(𝐴+𝐵)=𝐴⋅𝐴+𝐴⋅𝐵=𝐴+𝐴⋅𝐵=𝐴⋅(1+𝐵)=𝐴⋅1=𝐴A⋅(A+B)=A⋅A+A⋅B=A+A⋅B=A⋅(1+B)=A⋅1=A
解释:变量 𝐴A 和包含 𝐴A 的和相乘时,其结果等于 𝐴A,即可以将和消掉。
-
公式 (25): 𝐴⋅𝐵+𝐴′⋅𝐶+𝐵⋅𝐶=𝐴⋅𝐵+𝐴′⋅𝐶A⋅B+A′⋅C+B⋅C=A⋅B+A′⋅C
证明: 𝐴⋅𝐵+𝐴′⋅𝐶+𝐵⋅𝐶=𝐴⋅𝐵+𝐴′⋅𝐶+𝐵⋅𝐶⋅(𝐴+𝐴′)A⋅B+A′⋅C+B⋅C=A⋅B+A′⋅C+B⋅C⋅(A+A′) =𝐴⋅𝐵+𝐴′⋅𝐶+𝐴⋅𝐵⋅𝐶+𝐴′⋅𝐵⋅𝐶=A⋅B+A′⋅C+A⋅B⋅C+A′⋅B⋅C =𝐴⋅𝐵⋅(1+𝐶)+𝐴′⋅𝐶⋅(1+𝐵)=A⋅B⋅(1+C)+A′⋅C⋅(1+B) =𝐴⋅𝐵+𝐴′⋅𝐶=A⋅B+A′⋅C
解释:若两个乘积项中分别包含 𝐴A 和 𝐴′A′ 两个因子,而这两个乘积项的其余因子组成第三个乘积项时,则第三个乘积项是多余的,可以消去。
-
公式 (26): 𝐴⋅(𝐴⋅𝐵)′=𝐴⋅𝐵′A⋅(A⋅B)′=A⋅B′, 𝐴′⋅(𝐴⋅𝐵)′=𝐴′A′⋅(A⋅B)′=A′
证明: 𝐴⋅(𝐴⋅𝐵)′=𝐴⋅(𝐴′+𝐵′)=𝐴⋅𝐴′+𝐴⋅𝐵′=0+𝐴⋅𝐵′=𝐴⋅𝐵′A⋅(A⋅B)′=A⋅(A′+B′)=A⋅A′+A⋅B′=0+A⋅B′=A⋅B′
解释:当 𝐴A 和一个乘积项的非相乘,且 𝐴A 为乘积项的因子时,则 𝐴A 这个因子可以消去。
𝐴′⋅(𝐴⋅𝐵)′=𝐴′⋅(𝐴′+𝐵′)=𝐴′⋅𝐴′+𝐴′⋅𝐵′=𝐴′⋅1=𝐴′A′⋅(A⋅B)′=A′⋅(A′+B′)=A′⋅A′+A′⋅B′=A′⋅1=A′
解释:当 𝐴′A′ 和一个乘积项的非相乘,且 𝐴A 为乘积项的因子时,其结果就等于 𝐴′A′。
从以上的证明可以看到,这些常用公式都是从基本公式导出的结果。当然,还可以推导出更多的常用公式。
