TCP/IP协议基础

一、理论知识总结

1.TCP/IP协议栈

1.1 物理层

作用：负责处理 “纯硬件信号”，把二进制数据转成物理介质能传输的电信号、光信号等，是网络通信的 “最底层硬件基础”。

协议 / 标准：

       100Base - TX/1000Base - T：以太网有线传输标准，规定网线（如双绞线）的电气特性、传输速率（百兆 / 千兆），家庭 / 企业网常用。

       V.35/G.703：广域网（比如运营商专线）常用的物理接口标准，定义接口的电气信号、引脚功能，让路由器等设备能对接运营商网络。

       G.707/G.984：和光纤传输相关，涉及光信号的复用、帧结构等，是光纤通信（比如 PON 网络、SDH 网络）的底层物理规范。

1.2 数据链路层

作用：给物理层传输的信号 “打包成帧”，加入 MAC 地址（设备物理地址），实现同一局域网内设备的直接通信，还要做 “错误检测”（比如帧校验）。

协议：

       Ethernet（以太网）：最常用的局域网协议，定义帧格式（目标 MAC、源 MAC、数据、校验等），办公网、家庭 WiFi 本质也是基于以太网逻辑。

       PPP（点对点协议）：广域网常用，比如早期拨号上网、企业专线，负责在 “点到点链路”（如两根网线直连的设备）上封装数据，支持认证（密码验证）。

       HDLC（高级数据链路控制）：类似 PPP，但更偏向 “纯链路层”，曾用于运营商骨干网，现在少用，主要给其他协议做基础。

       Frame Relay（帧中继）：老广域网技术，把数据打成 “帧” 在运营商网络里快速转发，适合批量数据传输，现在逐步被 IP 网络取代。

       ATM（异步传输模式）：曾追求 “语音、数据、视频都能高效传”，把数据切成固定小 “信元”，但因成本高、适配性差，被更灵活的 IP 技术替代。

       X.25：很古老的广域网协议，强调 “高可靠性”（疯狂错误校验），但传输慢、效率低，早已淘汰，常当 “网络发展历史案例”。

1.3 网络层

作用：解决 “跨网络通信”，给数据加IP 地址（比如 192.168.1.1），让数据能 “找路”（路由）到其他网络，是 “跨网段通信” 的核心。

协议：

         IP（网际协议）：给每个设备分配逻辑 IP 地址，定义数据包格式（源 IP、目标 IP、TTL 等），让数据能跨网络传输，是网络层 “灵魂”。

        ARP（地址解析协议）：解决 “IP 地址 ↔ MAC 地址” 转换，比如你电脑要给同局域网另一设备发数据，用 ARP 查对方 “IP 对应的 MAC 地址”，才能在数据链路层通信。

       ICMP（互联网控制消息协议）：辅助 IP 工作，比如 ping 命令就是用 ICMP 发包，检测网络通不通；还有 “网络拥塞通知”“路由重定向” 也靠它。

1.4 传输层

作用：负责端到端（比如你的手机 App ↔ 服务器程序）的可靠 / 高效传输，区分 “哪个应用程序用网络”（靠端口号，比如 80 对应网页、443 对应加密网页 ）。

协议：

       TCP（传输控制协议）：追求 “可靠传输”，像寄快递 “保价、跟踪、丢件重发”。会三次握手建立连接、确认数据是否收到、重传丢失包，适合文件下载、网页浏览（不能丢数据）。

       UDP（用户数据报协议）：追求 “高效传输”，像 “短信”—— 发了不管对方收没收到，速度快、开销小，适合视频通话、直播（偶尔丢包不影响整体，要速度）。

1.5 应用层

作用：直接给 “应用程序” 提供网络服务，把 “网络数据” 转成 App 能看懂的内容（比如网页、邮件），是用户最直接接触的层。

协议：

       DHCP（动态主机配置协议）：自动给设备分配 IP 地址，家里路由器给手机发 “192.168.1.x” 就是靠 DHCP，不用手动设置 IP。

       DNS（域名系统）：把 “域名（比如 baidu.com）” 转成 IP 地址，你输网址能访问，多亏 DNS 解析成服务器 IP。

       Telnet：老远程登录协议，用明文传用户名密码，不安全，现在被 SSH 取代，常用来测试设备远程连接。

       HTTP（超文本传输协议）：网页传输基础，浏览器和服务器传网页、图片、视频靠它，HTTPS 是加密版更安全。

       FTP（文件传输协议）：用来传文件（比如从本地电脑传文件到服务器），分普通 FTP（明文）和 SFTP（加密）。

       TFTP（简单文件传输协议）：比 FTP 更简单、开销小，适合设备初始化（比如路由器刷固件）传小文件。

       SMTP（简单邮件传输协议）：发邮件用的，把你写的邮件传到邮件服务器，收邮件常用 POP3/IMAP（图里没列，但流程相关 ）。

       SNMP（简单网络管理协议）：管理网络设备（比如路由器、交换机），管理员用它查设备状态、改配置、收告警。

小结：

       物理层：管 “硬件信号”，让数据能在网线 / 光纤里传。

       数据链路层：管 “局域网内通信”，加 MAC 地址、组帧。

       网络层：管 “跨网通信”，加 IP 地址、找路由，ARP 转 IP 和 MAC，ICMP 辅助查错。

       传输层：管 “端到端传输”，TCP 可靠、UDP 高效，用端口区分应用。

       应用层：管 “应用服务”，直接对接 App，各种协议实现网页、邮件、文件传输等功能。

2. IP协议特点

① IP是无连接的，在传输数据之前不需要建立连接。

② IP提供的是尽力而为的服务，超过转发能力时直接丢弃。



③ IP数据包在网络中的传送是无序的，在转发过程中，不考虑到达接收端的顺序，每个数据包单

独进行路由（即单独选择到达目的地的路径）。



④ IP分组传送是不可靠的，发送端只管发送数据，不关心接收端是否收到数据，IP的可靠性需要上层协议来解决。

3. IP包头结构

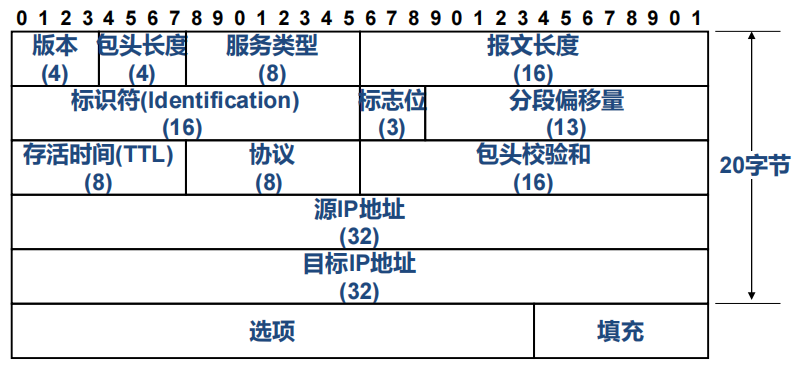

3.1 基础结构（固定 20 字节起）

       版本：4 位，标识 IPv4（值为 4 ），区分协议版本。

       包头长度：4 位，单位为 4 字节（如 20 字节包头对应值为 5 ，带选项时更长 ）。

       服务类型：8 位，用于 QoS（前 3 位 IP 优先级、前 6 位 DSCP ，标记数据优先级 ）。

       报文长度：16 位，IP 包总长度（包头 + 数据），单位字节。

3.2 分片控制（应对数据包过大）

       当 IP 包超过链路 MTU（最大传输单元，如以太网默认 1500 字节 ），会分片传输，依赖以下字段重组：

       标识符（16 位）：同一原始包的分片，标识符相同，标记 “同属一包”。

       标志位（3 位）：

              DF（第 2 位）：DF=1 禁止分片，DF=0 允许分片；

              MF（第 3 位）：MF=1 表示后续还有分片，MF=0 为最后一个分片。

        分段偏移量（13 位）：分片在原始包中的位置（单位 8 字节 ），确保重组顺序。

3.3 传输控制

        TTL（存活时间）：8 位，每经过 1 个路由器减 1 ，防止数据包在网络中无限循环（值为 0 则丢弃 ）。

        协议：8 位，标识上层协议（如 TCP=6 、UDP=17 ，让 IP 包知道交给谁处理 ）。

        包头校验和：16 位，校验包头完整性，发现损坏则丢弃包。

3.4 地址与扩展

        源 / 目标 IP 地址：各 32 位（IPv4 地址 ），标记数据的起点和终点。

        选项 + 填充：可选扩展字段（如记录路由、时间戳 ），需填充到 4 字节整数倍，保证包头对齐。

小结：

        IP 包头是数据包的 “指挥中心”，用版本、地址确定通信规则，靠分片、TTL 保障传输，借协议、校验和衔接上下层，让数据在网络里 “有序、可控、准确” 地从源到目标 。

4. MTU与IP分片

4.1 MTU 是什么？（最大传输单元）

• 链路层 MTU：链路层能传的最大 “帧”（含链路层头部），比如以太网默认 1500 字节，超过就得分片 / 丢弃。
• 网络层 MTU：网络层能传的最大 “包”（含网络层头部，如 IP 包头 ），受链路层 MTU 限制。

4.2 Cisco 设备的 MTU 规则（重点！网络工程师必懂）

Cisco 路由器 / 交换机转发数据包时，进出接口都检查 MTU，规则分两种场景：

       ① 只配 MTU 命令：影响所有类型报文（IP、MPLS 等）的转发，限制 “二层净载荷” 最大长度（默认 1500 字节 ）。

       ② 同时配 MTU + IP MTU/MPLS MTU：

            IP MTU 只管 IP 报文，MPLS MTU 只管 MPLS 报文；

            普通 MTU 命令不再影响 IP/MPLS 报文，只限制其他类型（比如纯二层帧 ）。

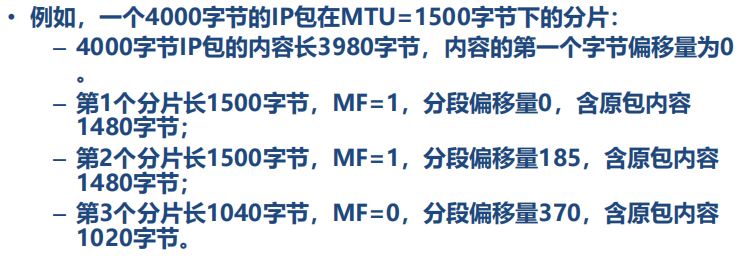

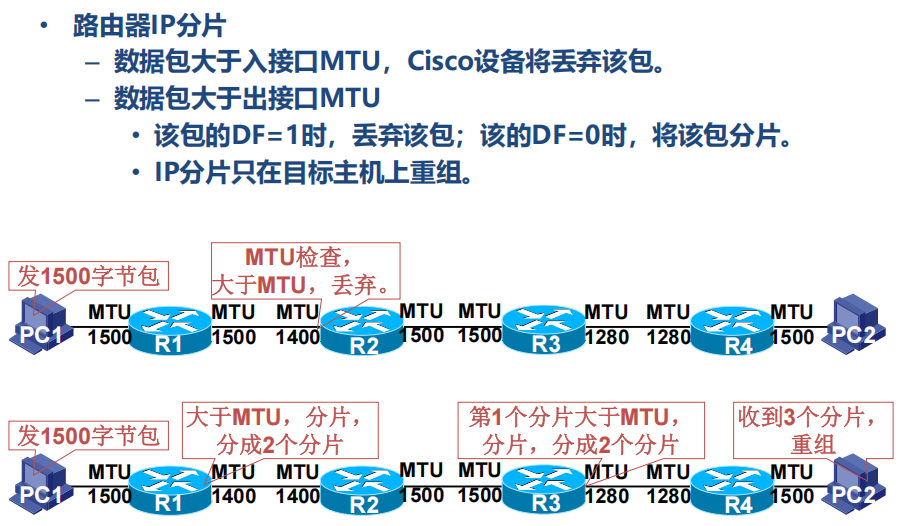

4.3 IP分片的触发与规则（数据包 “拆包 - 重组” 逻辑）

        分片标识：用 标识符、标志位（MF）、分段偏移量 标记分片，确保目标主机能 “拼回原包”。

小结：

         MTU 是链路 / 网络层 “单次能传的最大数据量”，Cisco 设备严格检查进出接口 MTU ；IP 包超 MTU 时，DF=1 则丢包，DF=0 则分片（仅目标主机重组 ），核心是让大数据包 “拆得开、拼得回”，保障跨网络传输。

5. TCP协议

5.1 TCP协议概述

        TCP（传输控制协议）是 TCP/IP 协议族中传输层的核心协议之一，用于在网络中实现可靠的数据传输 。

5.1.1 TCP 是面向连接的，数据传输需要经过建立连接、传输数据、断开连接三个阶段

        面向连接：类比打电话，要先拨通（建立连接），通话中交流内容（传输数据），最后挂断（断开连接），通过三次握手建立连接、四次挥手断开连接，保障通信双方状态同步 。

        三个阶段：是 TCP 通信的基本流程，建立连接为数据传输做准备，确保双方就绪；传输数据是核心，交互实际信息；断开连接释放资源，避免占用。

5.1.2 全双工通信，数据可在同一连接上同一时间内双向流动

       全双工：如同两个人面对面聊天，你说你的、我说我的，互不干扰，TCP 连接里发送端和接收端能同时收发数据，提升通信效率，比如浏览器下载网页时，服务器发数据，浏览器也能发确认消息 。

5.1.3 TCP 提供有序的数据传输，接收端按字节对数据进行确认

       有序传输：TCP 给每个字节数据编号（序列号），接收端按编号重组，像快递按顺序投递，确保应用层拿到的数据是整齐、无乱序的 。

       按字节确认：接收端收到数据后，回复确认报文（含期望下一个字节序号），让发送端知道数据已妥收，若没收到确认，发送端会重传，保障可靠 。

5.1.4 TCP 数据传输是可靠的，包头中含有校验和可对数据进行校验，并具有超时重传机制重传丢失的数据

       校验和：TCP 包头里的校验和字段，发送端计算数据和包头的校验值，接收端重新计算比对，若不一致，认为数据出错丢弃，触发重传，检测传输错误 。

       超时重传：发送端发数据后启动定时器，超时没收到确认，就重传数据，应对网络丢包、延迟等，保证接收端拿到完整数据 。

5.1.5 TCP 提供高质量的传输服务，通过滑动窗口机制实现流量控制

       滑动窗口：接收端告知发送端自己的接收缓冲区大小（窗口大小），发送端据此调整发送数据量，避免发送过快，接收端缓冲区溢出，像交通信号灯控制车流，保障数据平稳传输 。

5.1.6 TCP 适合于可靠性要求高的应用

       因为 TCP 有连接管理、有序传输、校验和、重传、流量控制等机制，能保障数据准确、完整送达，像文件下载（FTP）、网页浏览（HTTP 基于 TCP）、邮件收发（SMTP）等，丢包或乱序会导致文件损坏、网页加载异常，所以用 TCP 。

小结：

       TCP（传输控制协议）是传输层核心协议，面向连接，通信分建立连接、传输数据、断开连接三阶段，支持全双工双向同时收发；靠序列号、确认机制保障有序传输，用校验和、超时重传实现可靠传输，借滑动窗口做流量控制，为文件下载、网页浏览等可靠性要求高的应用，提供准确、稳定的数据传输服务 。

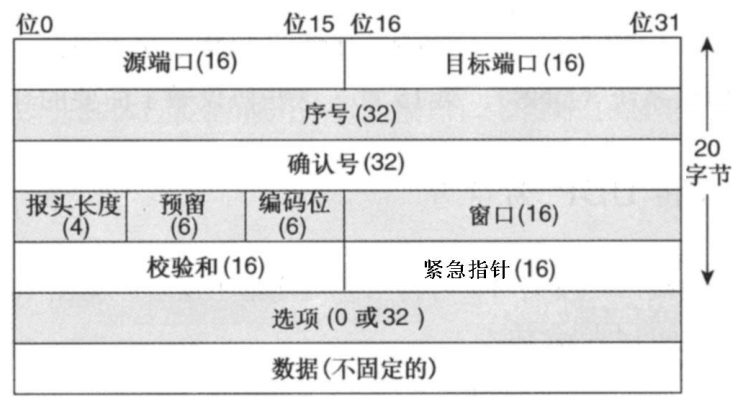

5.2 TCP包头结构核心字段分析

5.2.1 端口号（源端口 + 目标端口，各 16 位 ）

       作用：区分同一设备上的不同应用程序。比如浏览器用 80/443 端口访问网页，QQ 用随机端口通信。

       范围：0 - 65535 ，其中 0 - 1023 是知名端口（如 HTTP=80 、FTP=21 ），系统级应用常用；1024+ 是动态端口，普通程序按需分配。

5.2.2 序列号与确认号（均 32 位 ）

       序列号（Sequence Number）：给发送的每个报文段编唯一号，是该段 “第一个字节的编号”。

        例：传 5000 字节文件，首字节编号 10001 ，若分 5 段、每段 1000 字节，则 5 段序列号依次为 10001、11001、12001、13001、14001 ，对应数据范围 10001 - 11000 、11001 - 12000 等。

       确认号（Acknowledgment Number）：接收方期望下一个字节的编号，用于告诉发送方 “我收到了哪些数据，接下来该发啥”。

       例：收到序列号 10001 - 11000 的报文段，确认号填 11001 ，表示 “已收到到 11000 字节，下一个要 11001”。

注意：IP编号从0开始，TCP编号不一定从0开始。

5.2.3 报头长度（4 位 ）

       表示 TCP 包头占多少个 “4 字节块”。因包头可能含 “选项” 字段（0 或 32 位 ），需用此标识实际包头长度（默认 20 字节，对应值为 5 ；含选项时更长 ）。

5.2.4 窗口（16 位 ）

       滑动窗口的 “接收窗口大小”，单位字节。接收方用它告诉发送方 “我还能收多少数据”，实现流量控制（避免发送方发太快，接收方缓存溢出 ）。

5.2.5 校验和（16 位 ）

       对 TCP 包头 + 数据做校验，检测传输中是否出错。若校验失败，接收方直接丢弃报文段，触发发送方重传。

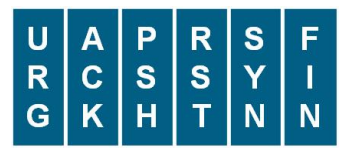

5.2.6 编码位（TCP Flag，6 个关键标志 ）

        SYN（同步）：建立连接时用，SYN=1 表示 “请求建立连接”（三次握手第一步：客户端发 SYN 包 ）。

        ACK（确认）：确认号有效标识，ACK=1 时确认号才起作用（三次握手后，ACK 常为 1 ）。

        FIN（结束）：FIN=1 表示 “请求断开连接”（四次挥手时，主动关闭方发 FIN 包 ）。

        RST（复位）：RST=1 强制重置连接，用于处理异常（如连接超时、资源冲突 ）。

        PSH（推送）：PSH=1 时，接收方立即把数据交给应用层，不缓存（加速交互，比如实时通信 ）。

        URG（紧急）：URG=1 时紧急指针有效，标记报文段里有 “紧急数据”（需优先处理 ）。

5.3 TCP包头的核心作用总结

TCP 包头是 “可靠传输的指挥中心”，通过以下机制保障通信：

       ① 端口号：精准区分应用，让数据 “对号入座”。

       ② 序列号 + 确认号：给数据 “编序号、确认收”，实现有序传输 + 可靠确认，确保接收方拿到完整、不乱序的数据。

       ③ 窗口：动态调节发送速度，避免 “发太猛、收不下”，实现流量控制。

       ④ 校验和：检测数据完整性，发现错误直接丢包重传。

       ⑤ 编码位：用标志位控制连接状态（建立、断开、复位 ），还能处理紧急 / 推送数据，让 TCP 适配不同场景（如网页浏览、文件传输、实时通信 ）。

小结：

       TCP 包头靠 “编号确认、动态调速、状态控制”，实现可靠、有序、可控的端到端传输，是 HTTP、FTP 等应用 “不丢包、不乱序” 的核心保障 。

5.4 TCP工作机制

5.4.1 TCP 连接建立（三次握手）

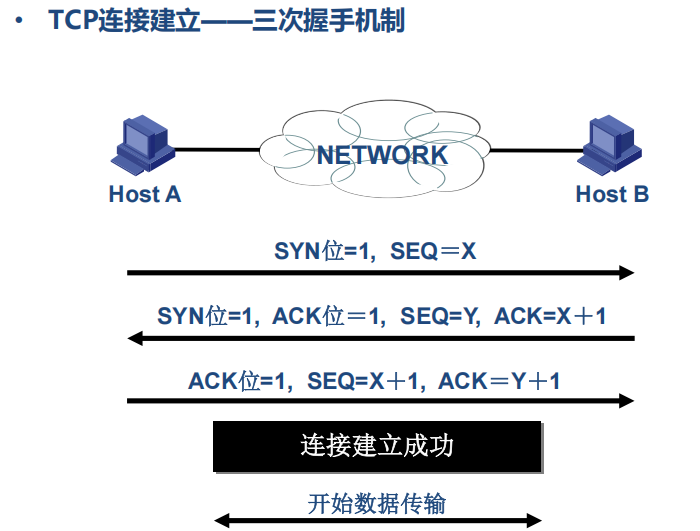

过程：

       Host A 发 SYN=1, SEQ=X → 请求建立连接，告诉 Host B “我要连你，初始序号是 X”。

       Host B 回 SYN=1, ACK=1, SEQ=Y, ACK=X+1 → 同意连接，同时发自己的初始序号 Y ，并确认收到 A 的 X（期望下一个序号是 X+1 ）。

       Host A 回 ACK=1, SEQ=X+1, ACK=Y+1 → 确认 B 的连接请求，告诉 B “我收到你的 Y 了，下一个要 Y+1”。

作用：三次交互让双方同步 “初始序号”，确认彼此 “能发能收”，为可靠传输打基础。

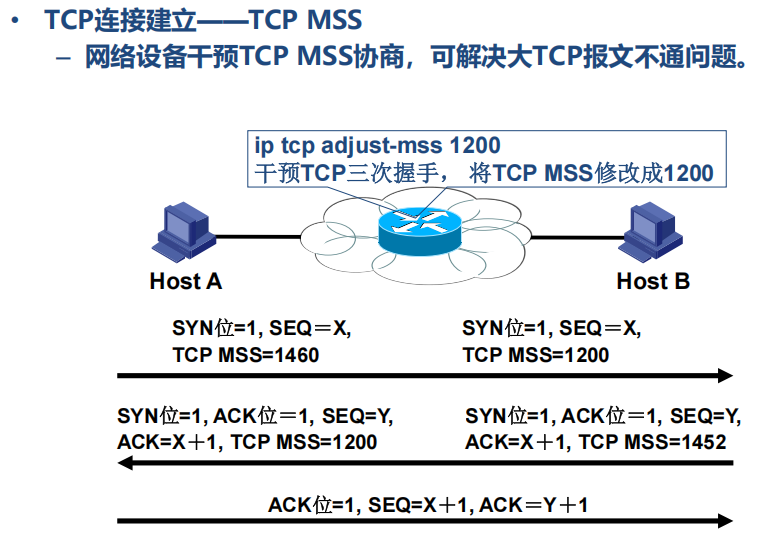

5.4.2 TCP MSS（最大分段大小）

基本逻辑：

        三次握手时，双方交换 TCP MSS（如 Host A 说 “我能收 1460 字节的分段”，Host B 说 “我能收 1452 字节” ），避免发送的分段过大导致分片 / 丢包。

网络干预场景：

        若网络有特殊 MTU 限制（如中间路由器 MTU 小 ），可通过 ip tcp adjust-mss 命令修改 MSS ，强制缩小分段大小，解决 “大报文传不过去” 的问题。

5.4.3 TCP 数据传输机制

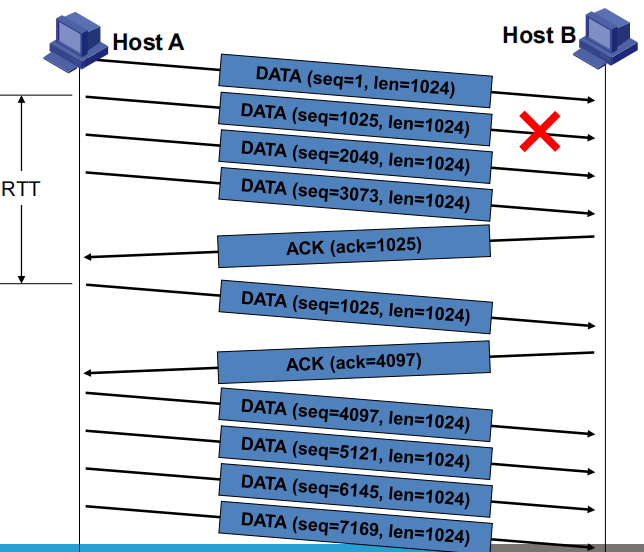

传输确认：

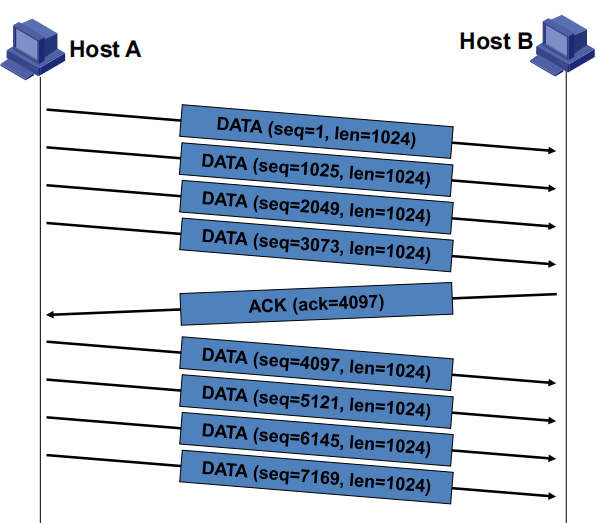

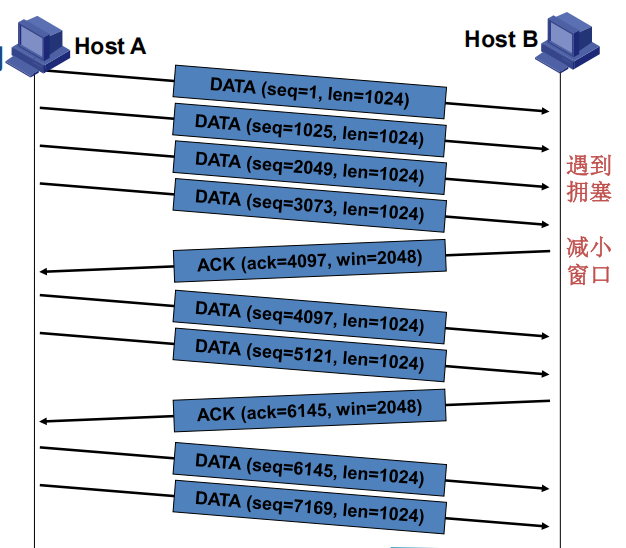

       Host A 连续发多个数据段（带 SEQ 序号 ），Host B 回 ACK 确认（如 A 发 SEQ=1、1025、2049…，B 回 ACK=4097 ，表示 “收到到 4096 字节，下一个要 4097” ），保障数据有序、不丢。

超时重传：

       若某数据段（如 SEQ=1025 ）丢失，Host A 发完启动定时器（RTT ），超时没收到 ACK 就重传该段，确保 B 收到完整数据。

双向传输：

       TCP 是全双工，Client 和 Server 可同时收发数据，双方都有自己的 SEQ、ACK ，独立确认传输。

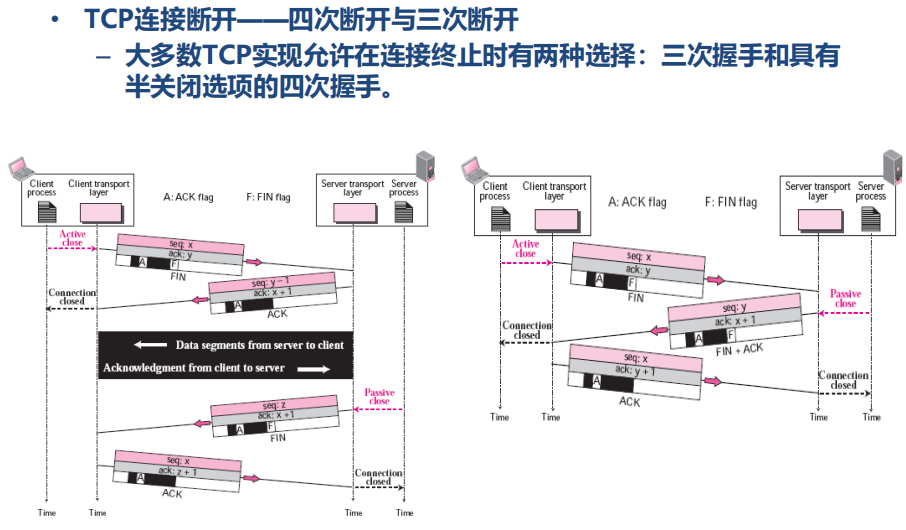

5.4.4 TCP 连接断开（四次挥手 / 三次挥手）

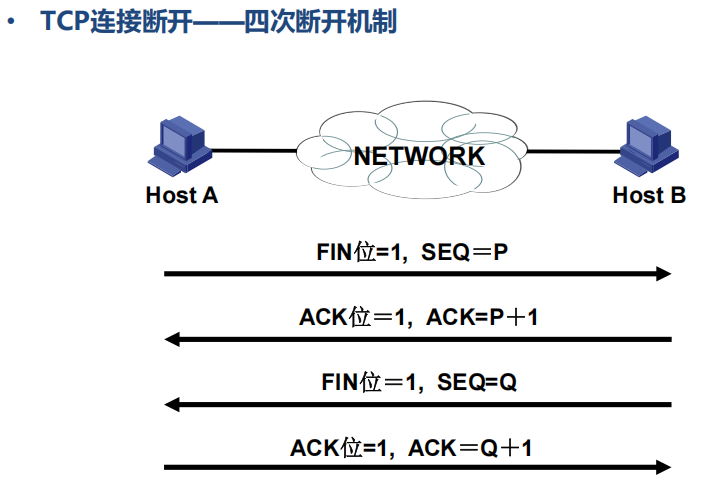

四次挥手（常规流程）：

        Host A 发 FIN=1, SEQ=P → 请求断开，告诉 B “我没数据发了”。

        Host B 回 ACK=1, ACK=P+1 → 确认 A 的断开请求，但可能还有数据要发，先不关闭。

        Host B 发 FIN=1, SEQ=Q → 告诉 A “我也没数据了，同意断开”。

        Host A 回 ACK=1, ACK=Q+1 → 确认 B 的断开请求，连接关闭。

三次挥手（优化场景）：

       若 B 回 FIN 时直接带 ACK（合并步骤 ），可简化为三次交互，快速释放连接。

5.4.5 TCP 流量控制（滑动窗口）

核心逻辑：

       接收方（Host B ）通过 ACK 里的 win（窗口大小 ）告诉发送方（Host A ）“我还能收多少数据”。

       若网络拥塞，B 减小窗口（如 win=2048 ），A 就少发数据；传输稳定后，窗口再慢慢增大，避免 “发太猛，收不下”。

小结：

       TCP 靠 “三次握手建连接、四次挥手断连接” 管理通信状态；用 序列号（SEQ）、确认号（ACK） 保障数据有序、不丢；借 超时重传 应对网络丢包；通过 MSS 协商 适配网络 MTU ；以 滑动窗口 实现流量控制，让发送速度匹配接收能力。

       简单说：TCP 把 “连接管理、有序确认、丢包重传、流量适配” 全流程打通，用一套机制实现可靠、可控、高效的端到端传输，成为文件下载、网页浏览等场景的 “幕后保障”。

二、子网划分作业总结

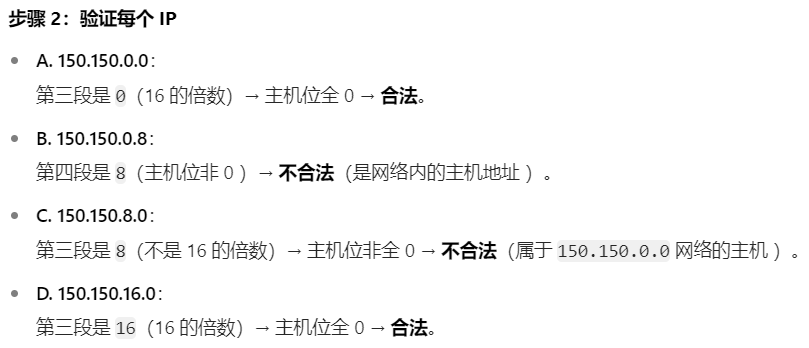

1. 子网掩码 255.255.240.0，判断 150.150.0.0、150.150.0.8、150.150.8.0、150.150.16.0 是否合法。

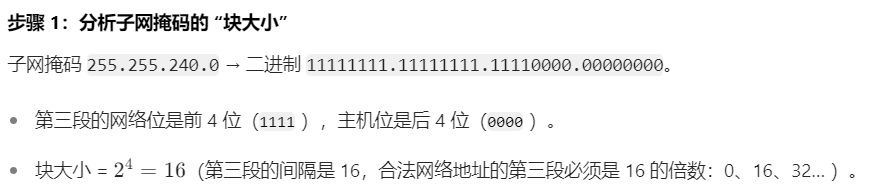

先计算子网掩码的“块大小”，再逐一验证每个IP对应的那个段是否是块大小的倍数。

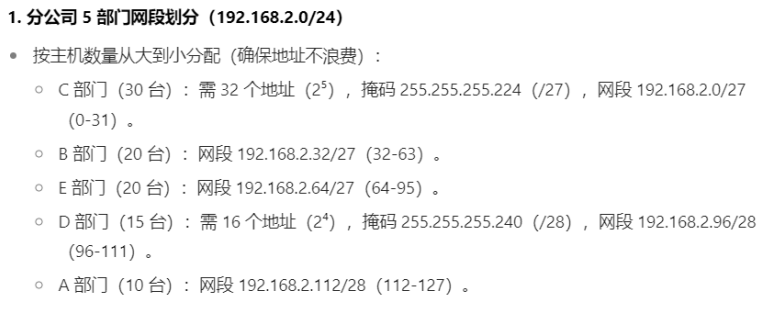

2. 在一个分公司中，目前有5个部门A至E，其中：A部门有10台PC（Host，主机），B部门20台，C部门30台，D部门15台，E部门20台，然后公司总部分配了一个总的网段192.168.2.0/24给你，作为网络的管理者，你的任务是为每个部门划分单独的网段，你该怎样做呢？

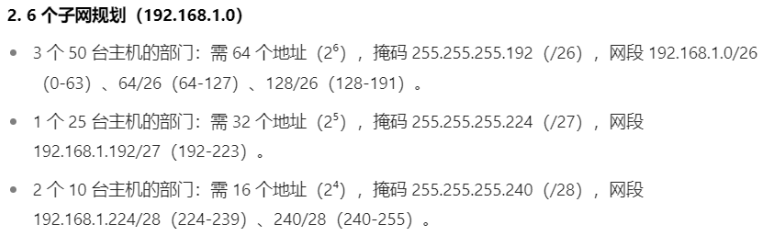

3. 就是要某单位要求有个部门，要建立6个子网，3个部门50台，1部门25台，2部门都是10台，有一个C类地址是192.168.1.0，求个子网的网络地址和广播地址及子网掩码。

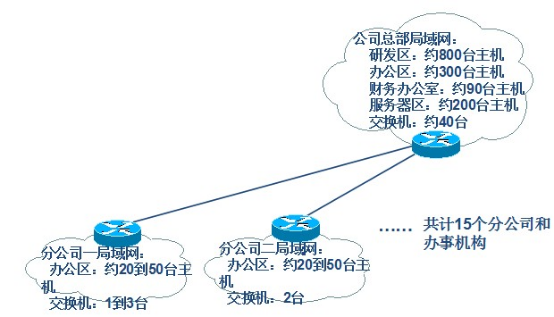

4. 某中型企业的网络设备与主机数量下图所示。请根据该公司的具体情况为该公司作IP地址规划；（附加题）（请尽量节省地址）

变长子网掩码划分

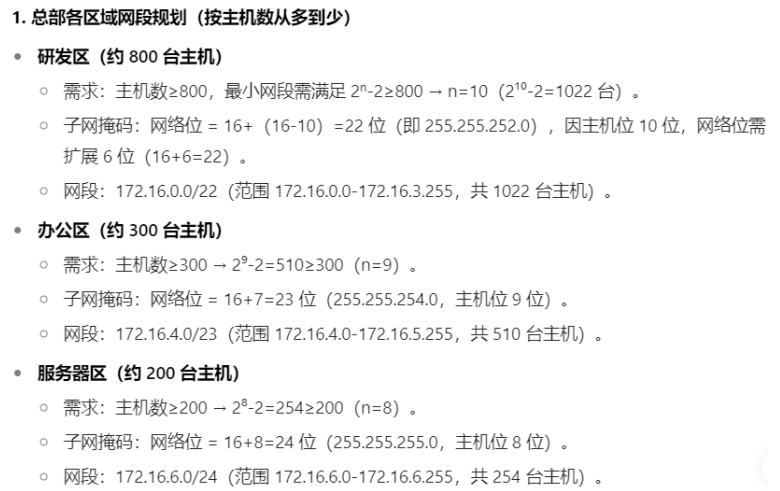

这类 企业网子网划分 题目，核心是 “按需分配、避免地址浪费”，解题步骤可总结为 4 步：

步骤 1：明确需求，排序部门

        列出每个部门的主机数量，并按 “从多到少” 排序（优先满足大部门，防止大部门地址不够 ）。

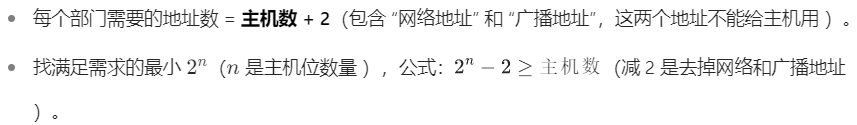

步骤 2：计算每个部门需要的地址数

步骤 3：确定子网掩码，分配网段

步骤 4：验证地址不重叠

三、实验知识总结（真机）

DHCP中继实验

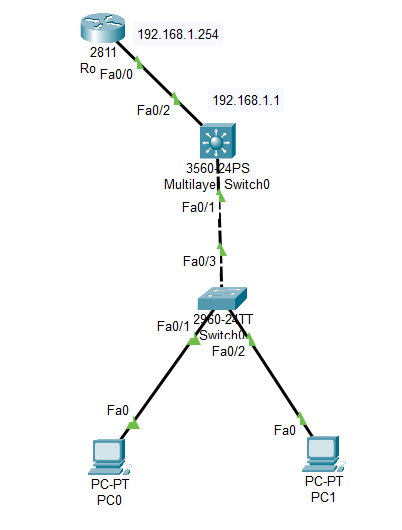

实验拓扑图：

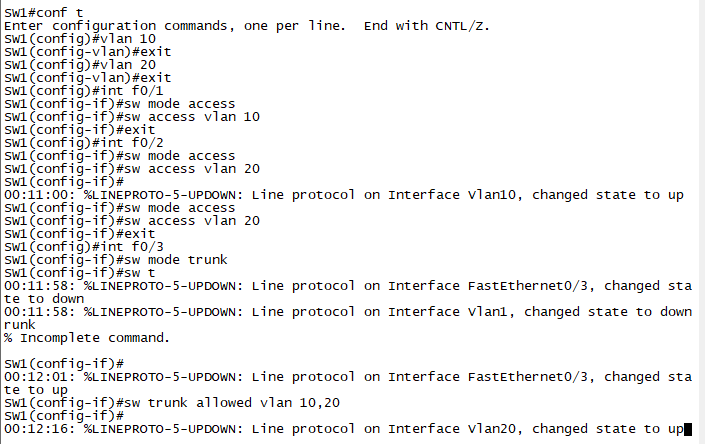

二层交换机配置：

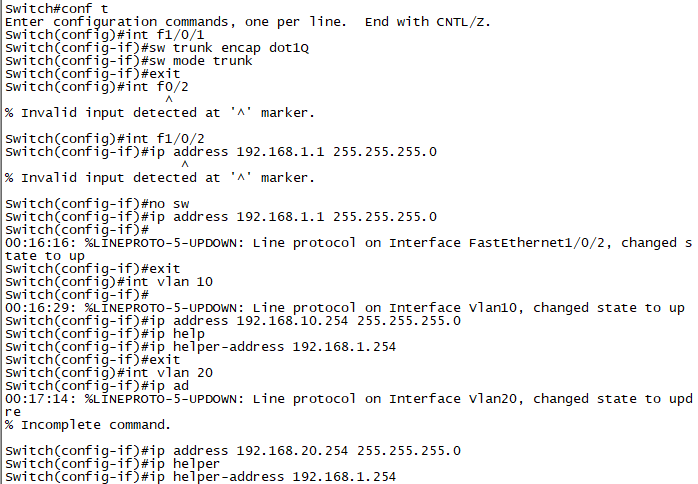

三层交换机配置：

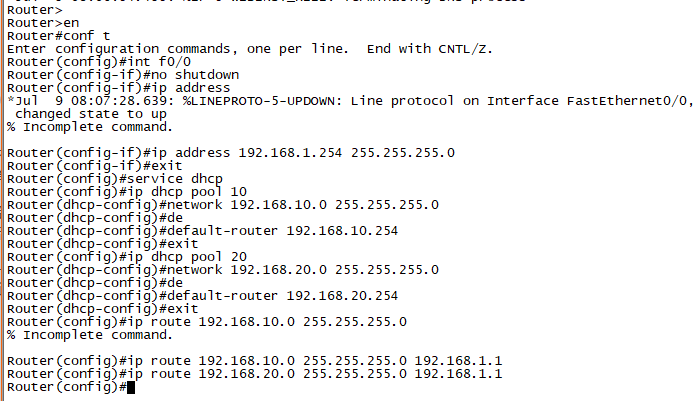

路由器配置：

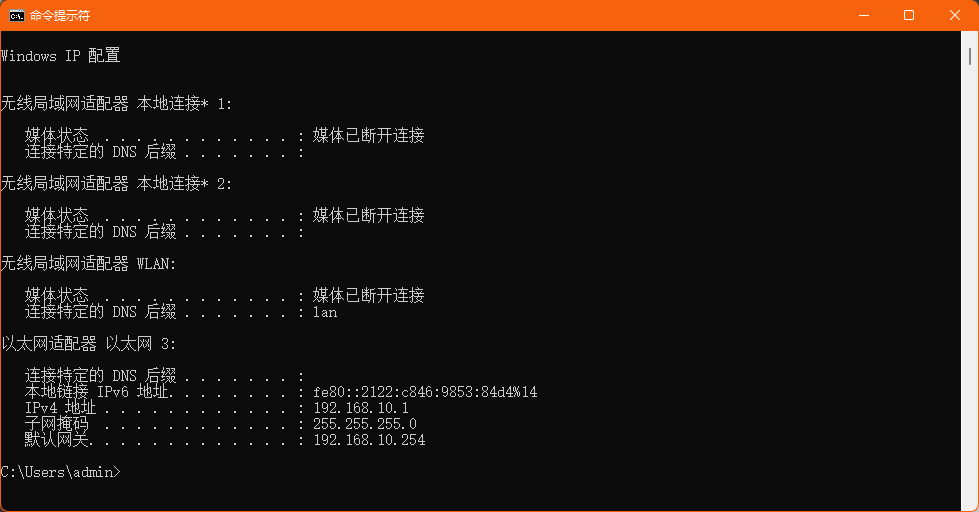

测试：

实验小结：

容易忘记的配置命令：

① 配置三层交换机的路由接口时，要先no sw关闭二层接口；

② 路由器的接口应该先打开，no shutdown;

③ 路由器的静态路由配置，ip route 192.168.10.0 255.255.255.0 192.168.1.1

                                            ip route 192.168.20.0 255.255.255.0 192.168.1.1

④ 模拟器的接口和真机接口不一定相同，比如三层交换机真机接口是f1/0/0、f1/0/1等，而模拟器接口是f0/0、f0/1等。
