AD DRC run 之后 无法凸显, 即无法高亮成绿色, 解决方法

最新推荐文章于 2024-11-25 19:08:59 发布
最新推荐文章于 2024-11-25 19:08:59 发布
阅读量955 收藏
点赞数 4
分类专栏： Altium designer 文章标签： 经验分享
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/tangqilin324/article/details/143300206
版权

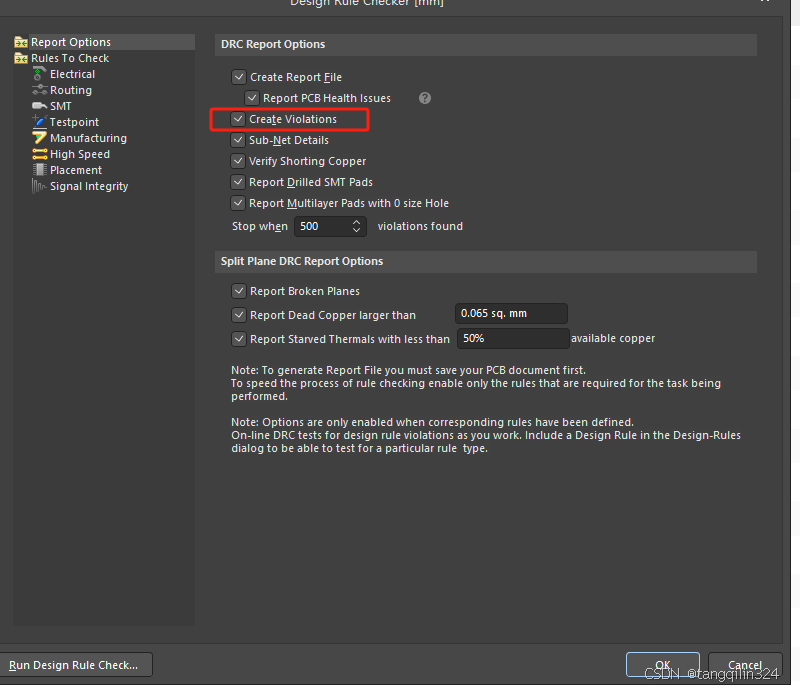

1. 检查DRC工具中, "creat violation" 是否勾选.

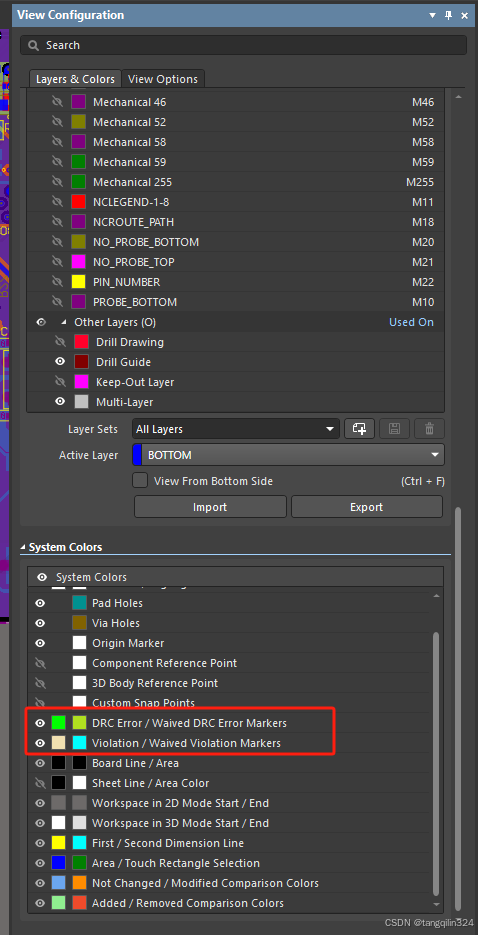

2.检查view configuration 中 DRC是否显示

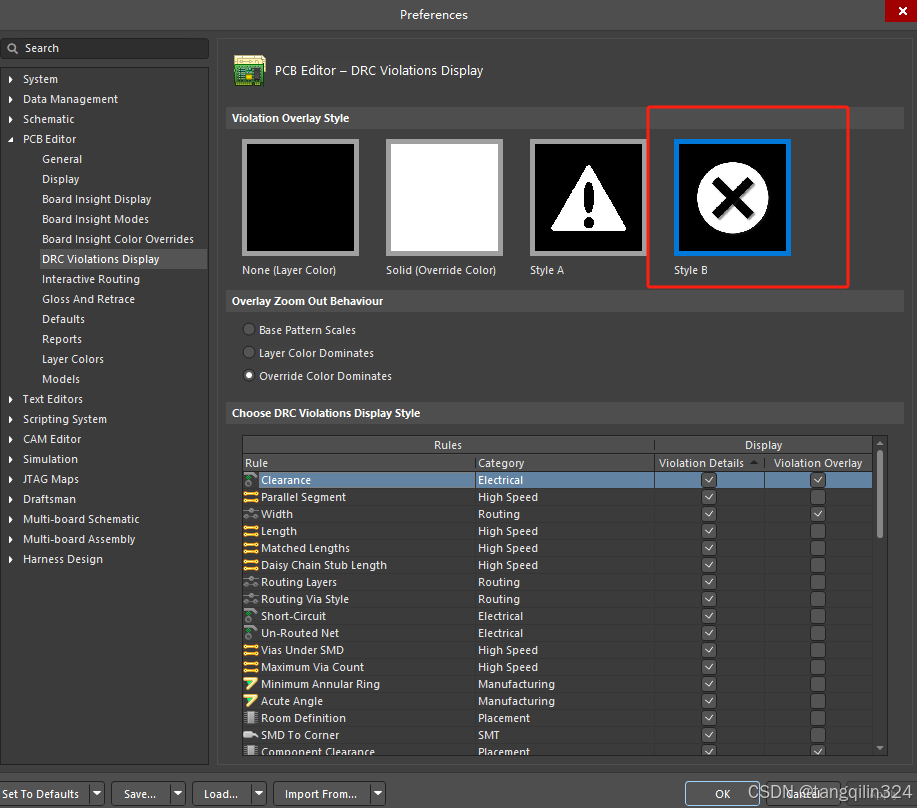

3. 检查preference设置中, violation overlay style 是否设置正确.
