1. 前言

前面总结了好几篇文件的代码结构和相关知识，总是要实践一下。
随便找了一个以前写的Stm32的demo来练练手。
顺便先整理一下工程里面一些文件的作用，一直都是从DEMO中直接拿来用，还没有认真的理过。

misc.c
core_cm3.c/h
startup_stm32f10x_hd.s
stm32f10x_conf.h
stm32f10x_it.c/h
system_stm32f10x.c/h
stm32f10x.h

2. ST一些容易混淆的文件作用

2.1 ST 3.5标准库

标准库3.5可以从官网下载，也可以从CSDN(搜STM32F10x_StdPeriph_Lib_V3.5.0即可)下载。注意，要下载原版，而不是别人移植过的，这样对比你才知道改了什么。

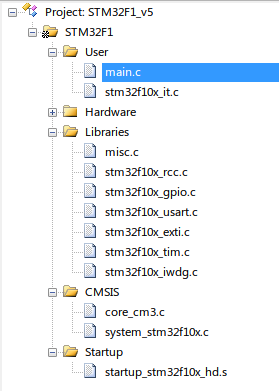

在ST3.5库的使用中，大家会发现，除了把STM32F10x_StdPeriph_Driver的官方发布的库中的一些类似于stm32f10x_adc.c这样的stm32f10x_xxx.c和.h导入工程之外，还有另外几个文件，也需要导入工程才能使用，类似下图：
在这里插入图片描述
类似misc.c，命名比较特殊，还有core_cm3.c，system_stm32f10x.c等等？

那这几个文件，是从哪里来的？做什么用的？

让我们把这些特殊的文件列一下，缕一下来龙去脉。

misc.c
core_cm3.c/h
system_stm32f10x.c/h
startup_stm32f10x_hd.s
stm32f10x_conf.h
stm32f10x_it.c/h
stm32f10x.h

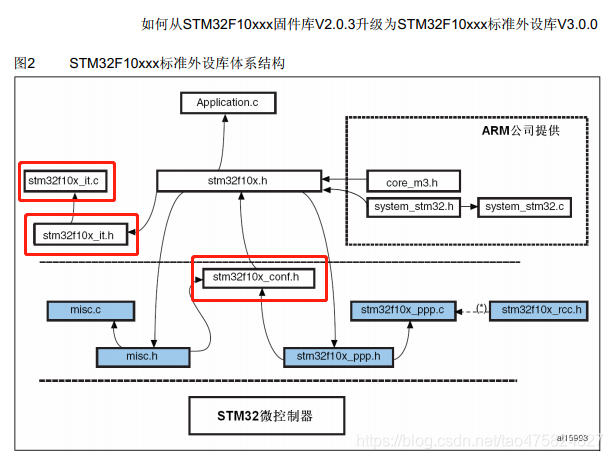

偷一张别人的图。
在这里插入图片描述

1. misc.c

misc.c的关系比较好理，是属于3.5标准库的一员。
因为STM32 V3.5版本的库函数中没有原来版本中单独对于NVIC(中断向量嵌套)的外设驱动，把NVIC的外设驱动放在了misc.c中，实际上是代替原来的stm32f10x_nvic.c。

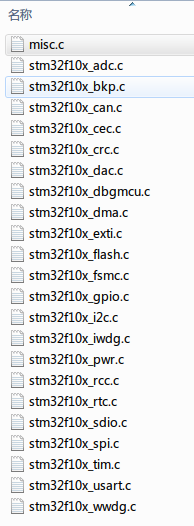

从misc.c的发布位置就能看出，这个文件是和其他的stm32f10x_xxx.c是在一起的，只是名字风格不同而已。路径在:

STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver\src

在这里插入图片描述

2. core_cm3.c/h 和 system_stm32f10x.c/h

core_cm3.c/h和 system_stm32f10x.c/h是内核支持API，由内核公司（ARM）提供，随着3.5的标准库同步发布，路径分别在

STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\CoreSupport
STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x

插一段话介绍下作用：

CMSIS是Cortex微控制器软件接口标准（Cortex MicroController Software Interface Standard）的缩写，这个是ARM定制的一个用于Cortex-M系列的一个标准，主要是为了提供通用api接口来访问内核和一些片上外设，提高代码的可移植性。
CMSIS有三个层：核内外设访问层Core Peripheral Access Layer（CPAL），中间件访问层Middleware Access Layer（MWAL），设备访问层（Device Peripheral Access Layer）。
CPAL用于访问内核的寄存器和组件，如NVIC，调试系统等。该层是由ARM实现的。
MWAL用于对中间件的访问，现在该层还未实现。（也不知道所谓的中间件是什么东西）。
DPAL用于定义一些硬件寄存器的地址和一些外设访问函数，由芯片制造商实现。
CPAL层的实现就是Core_cm3.c文件，DPAL层的实现就是system_stm32f10x.c文件（似乎还应该加上外设的函数库）

3. startup_stm32f10x_hd.s

启动代码，由内核公司（ARM）提供，随着3.5的标准库同步发布，路径在：
STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\arm
可以使用提供的，也可以自己修改。

4. stm32f10x_conf.h + stm32f10x_it.c/h

这几个文件在ST官方发布3.5库的时候，并没有放在库代码里，而是放在工程应用层代码里。
比如:

STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Examples\USART\Printf
即放在了对应的项目工程中。

这么放其实是对的，因为其他的库函数接口是不会变化的，在用户实际使用过程中是不需要改动的，但是，这几个文件，虽然也是ST提供的，但是实际使用中，要根据不同项目做改动的，是和应用有关的。

所以在实际使用中，所以只是移植了3.5库，还需要另外把这几个文件放进来。

stm32f10x_conf.h
相当于是把所有的ST的3.5库的头文件都包含了一下，用户在上层调用的时候，不需要挨个去调用头文件，只需要打开这个文件的注释即可。
stm32f10x_it.c/h
相当于所有中断函数入口，stm32f103的中断入口名称都是固定的，统一写在这里，方便移植。实际上，用户也可以不需要这个文件，把各自的中断函数放在各自的模块中即可，都是一样的。
