描述

USB 的功能还是比较的复杂，这里主要了解USB CDC类（Communication Device Class）实现的虚拟串口【Virtual Port Com】
学习的思路依旧是先用起来，再去针对性的熟悉USB相关的协议
USB转串口，是的，本篇就是实现这个功能

平台搭建

STM32平台：STM32L475，当然其他的STM32系列拥有USB接口的依旧可以拿来验证

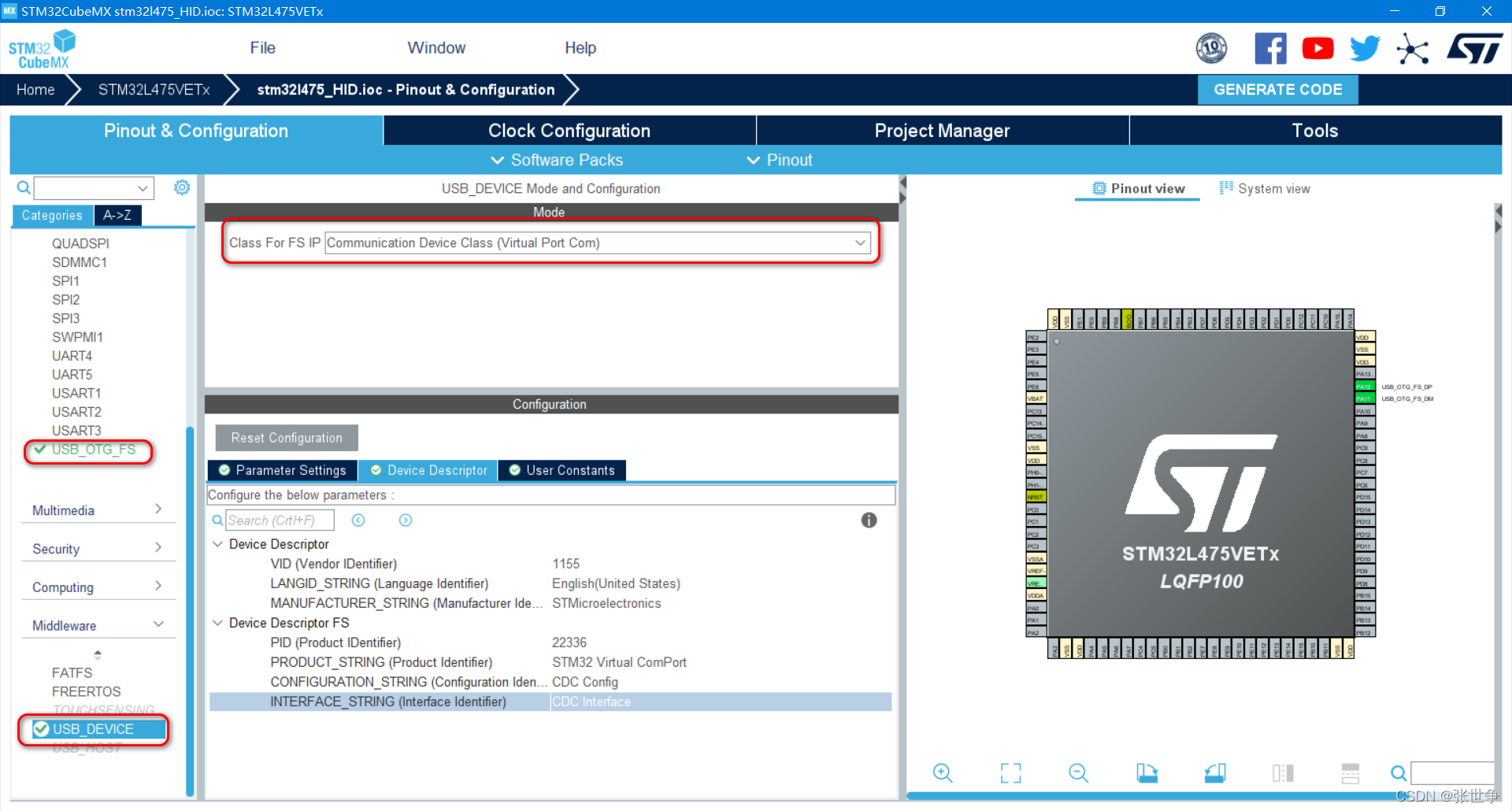

这里使用 STM32CubeMX 快速搭建USB的学习环境
这里主要为：USB Device，选择USB组件：【Virtual Port Com】

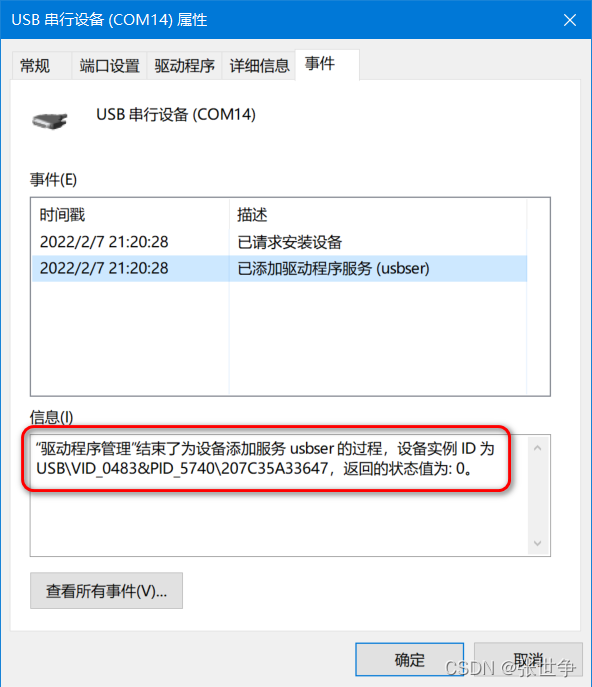

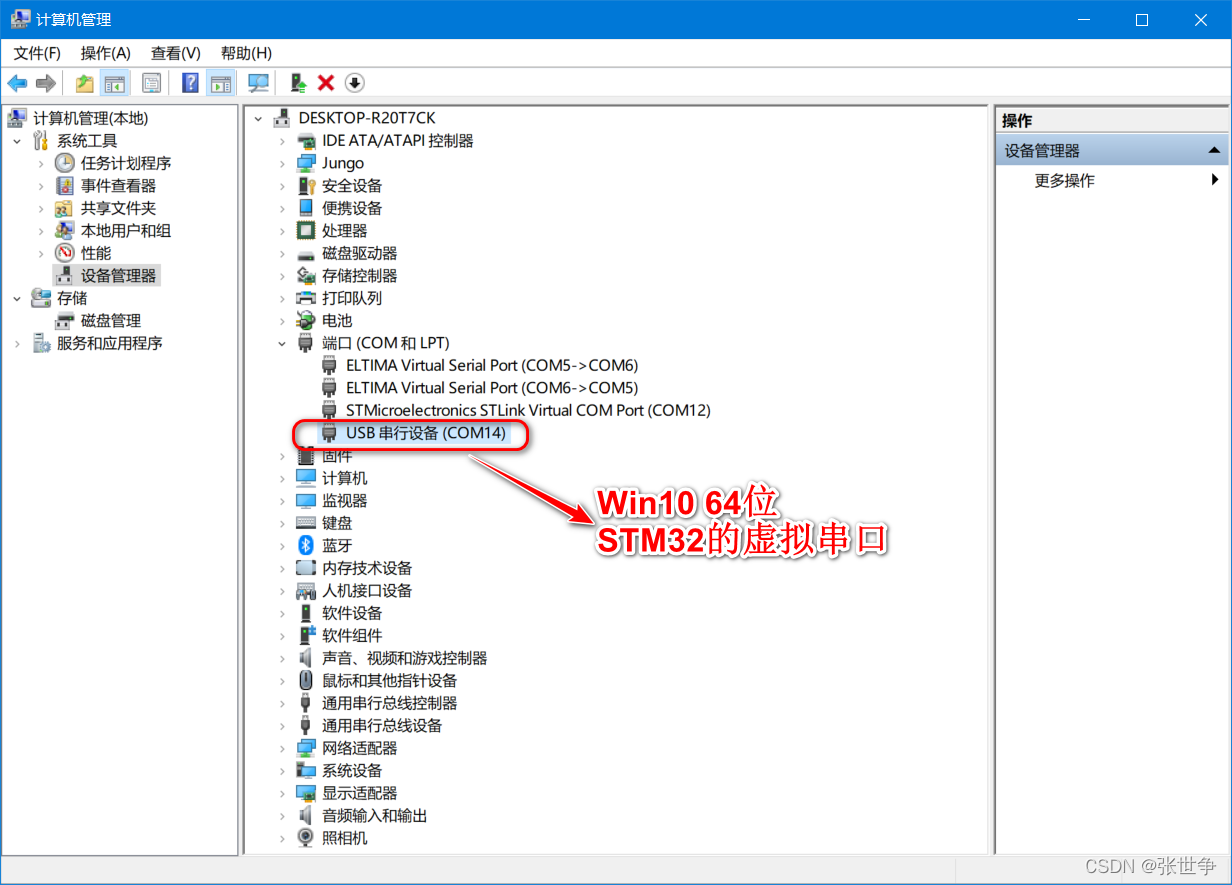

这里生成Keil MDK5的功能，不用改代码，就可以编译成功，下载到开发板，发现枚举了一个USB的虚拟串口出来

在这里插入图片描述

功能验证

既然是串口，我就使用串口助手，打开这个【虚拟串口】，发送数据，没响应，通过看代码，发现，接收串口数据的API为：usbd_cdc_if.c 中的：CDC_Receive_FS
在：CDC_Receive_FS 函数打上【断点】，进入调试模式，看看是否可以接收到 PC端通过串口助手发送的串口数据

在这里插入图片描述

实测发现接收到了全局的数组：UserRxBufferFS 中了，并且，PC端波特率随便设置，发送的数据，都能正确的接收到

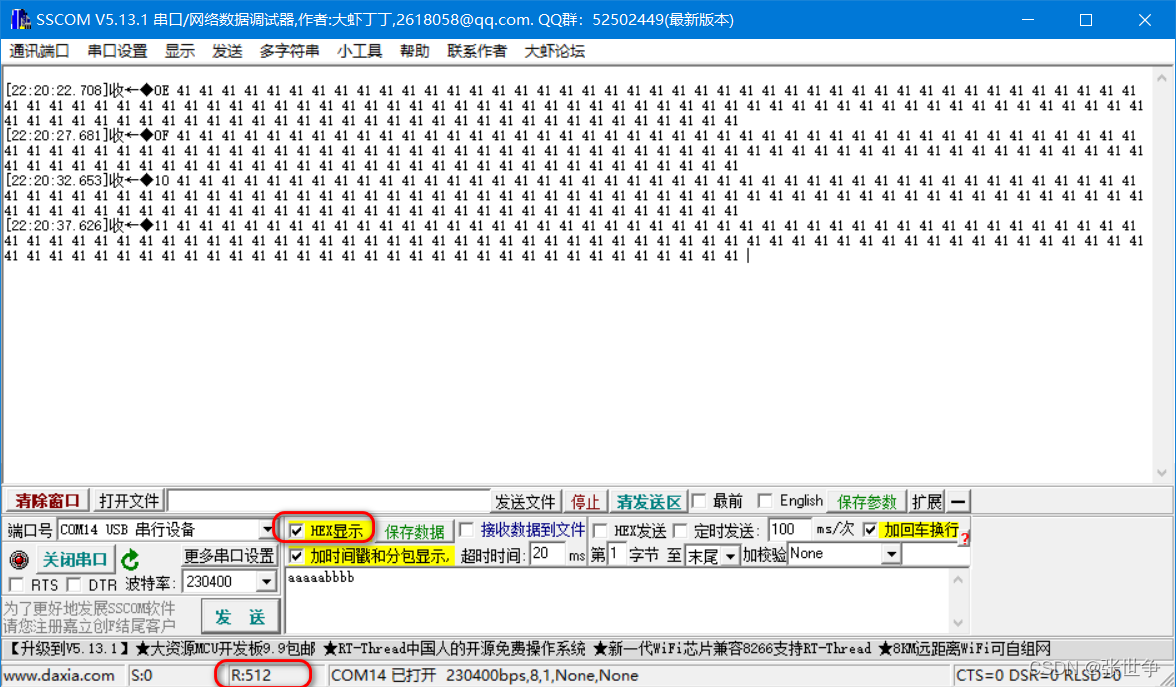

验证发送

看代码，STM32端发送串口数据的函数为：CDC_Transmit_FS，这里不需要设置波特率之类的

#include "main.h"
#include "usb_device.h"
#include "usbd_cdc_if.h"

void SystemClock_Config(void);
static void MX_GPIO_Init(void);

#define VCP_BUF_MAX_LEN         128

void vcp_send_test(uint8_t ch)
{
    uint8_t temp_buf[VCP_BUF_MAX_LEN];
    for (uint16_t i = 0; i < VCP_BUF_MAX_LEN; i++)
    {
        temp_buf[i] = 0x41;
    }
    temp_buf[0] = ch;

    CDC_Transmit_FS(temp_buf, sizeof(temp_buf));
}

int main(void)
{
    uint8_t ch = 0x00;
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_USB_DEVICE_Init();

    while (1)
    {
        HAL_Delay(5000);
        vcp_send_test(ch);
        ch++;
    }
}
