C# 使用 ScottPlot.WinForms 实现示波器的波形显示

前言

• 灵活使用C# 的部分图表组件，可以快速搭建一个【示波器】波形显示的界面
• 这里使用：ScottPlot.WinForms，通过官方描述是开源的

相关介绍

• 下载地址：https://github.com/ScottPlot/ScottPlot.git
• visual studio 可以使用：NuGet 安装管理 ScottPlot.WinForms
• ScottPlot 支持：WPF 与 WinForms等多种实现方法
• 官方介绍：https://scottplot.net/

环境搭建

• 这里直接使用：visual studio 2022，使用 NuGet 下载 ScottPlot.WinForms
• 首先创建一个 C# winform 的应用程序
• 【引用】 鼠标右键，打开【NuGet】管理窗口

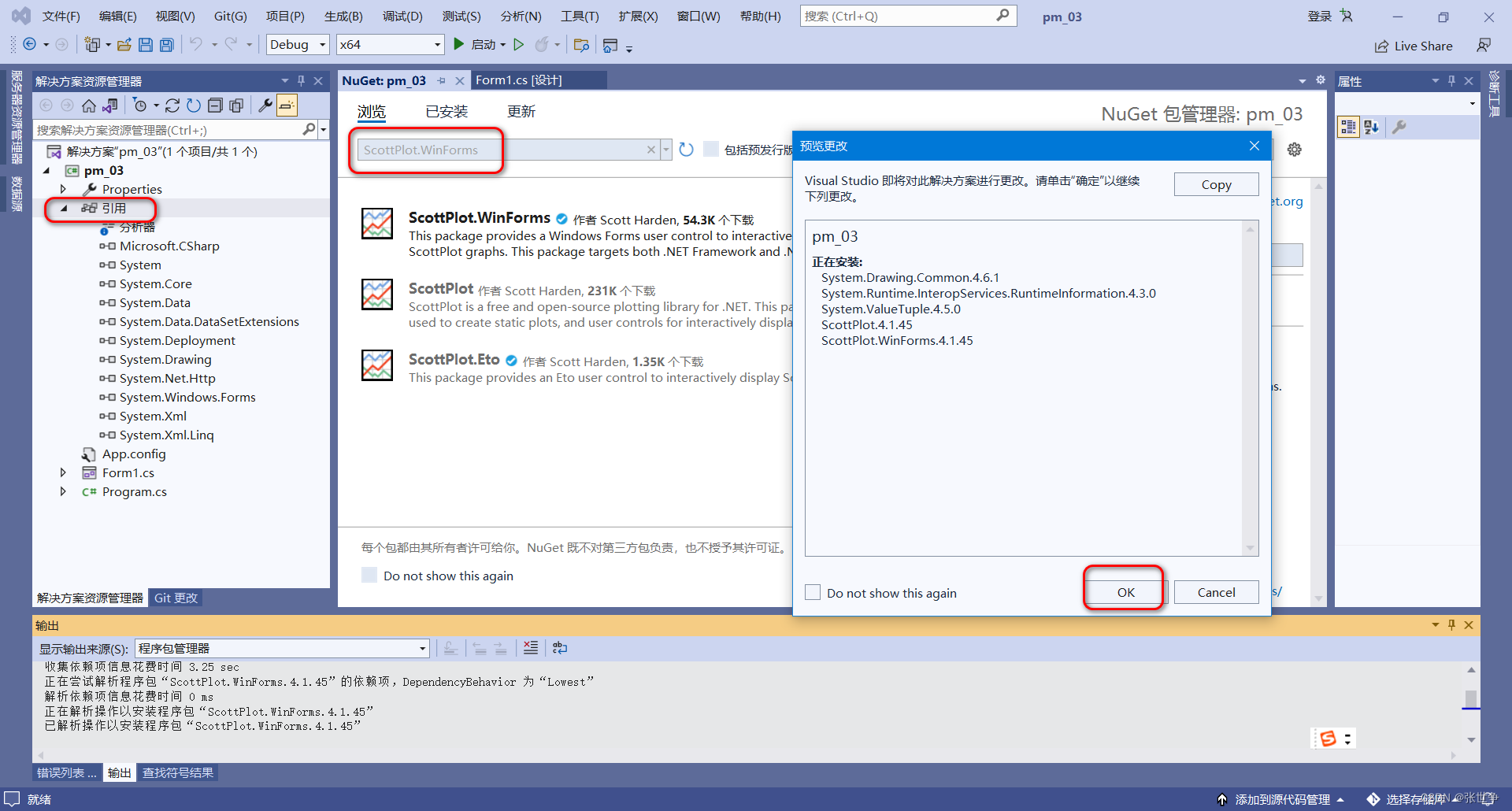

• 搜索：ScottPlot.WinForms，点击下载的【小箭头】，就可以安装了

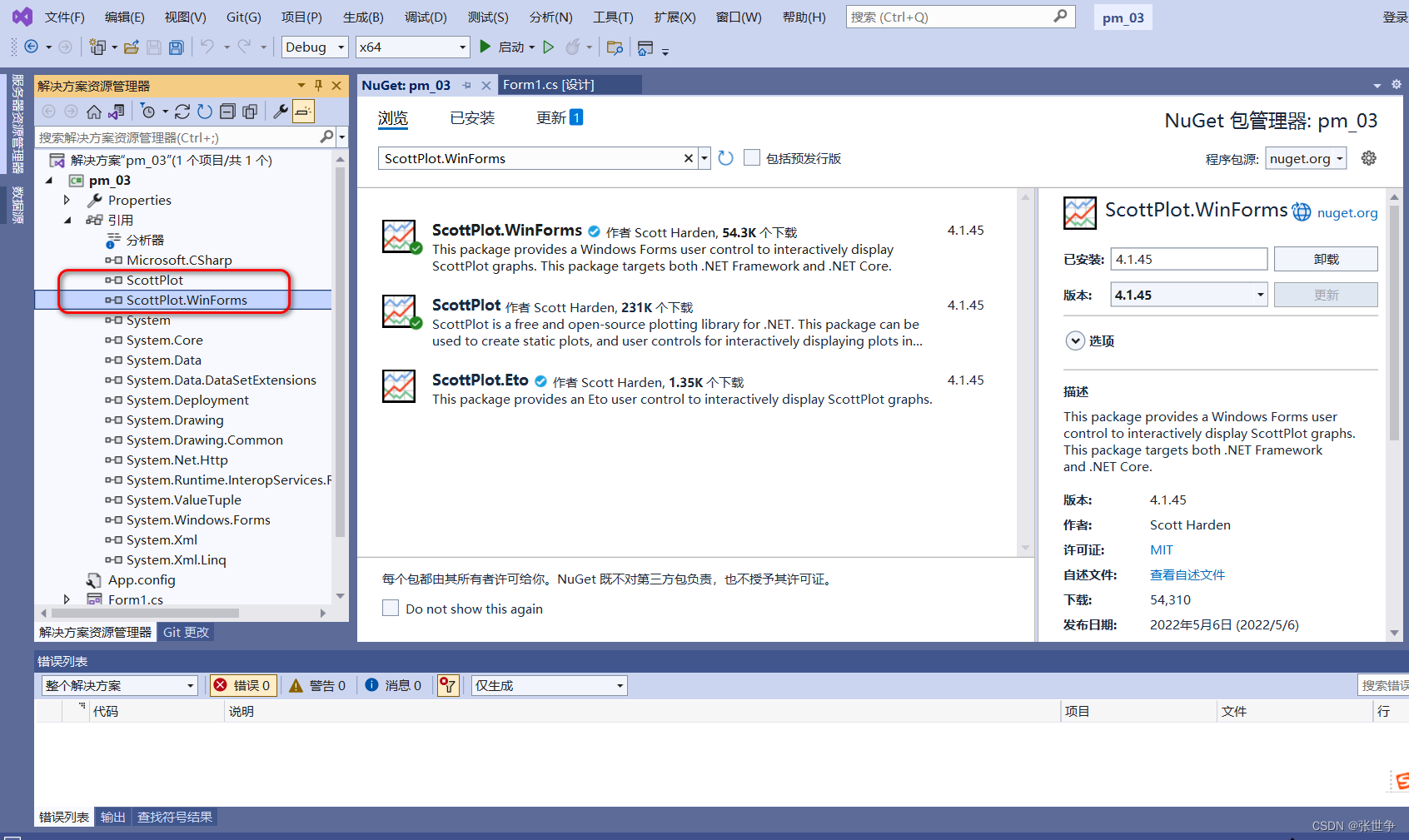

• 安装 ScottPlot.WinForms 后，会发现引用多了：ScottPlot.WinForms ScottPlot


• 注意：【工具箱】上有了 ScottPlot.WinForms 控件栏，可以【鼠标拖动】一个 【FormsPlot】控件到应用窗体

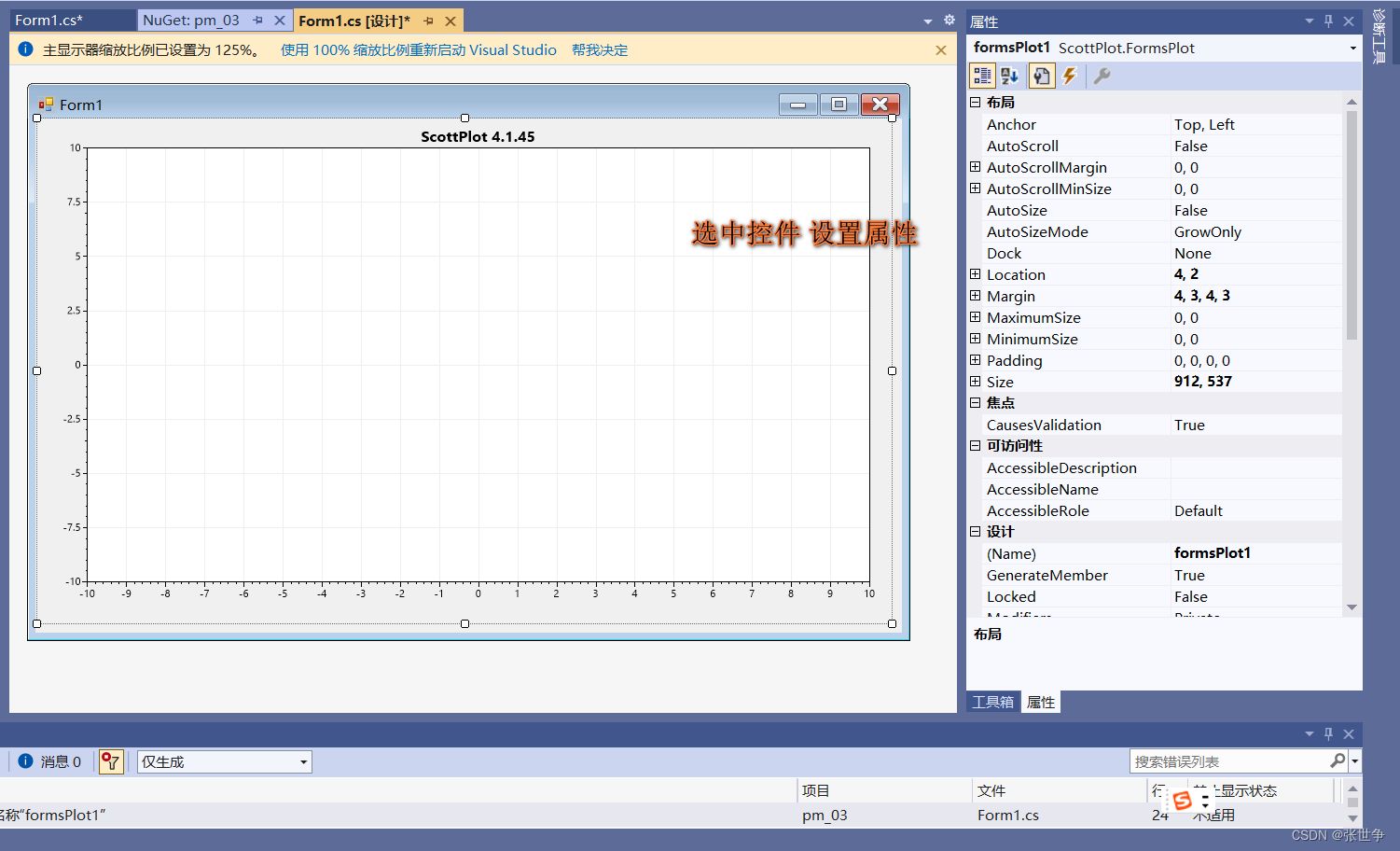

• 选中拖动到窗体的 【FormsPlot】控件后，可以鼠标右键【属性】，修改部分属性


• 这里在 窗体的加载函数里，可以双击窗体，增加窗体的 load函数， 运行【官方】的一个显示的小例程

        private void Form1_Load(object sender, EventArgs e)
        {
            double[] dataX = new double[] { 1, 2, 3, 4, 5 };
            double[] dataY = new double[] { 1, 4, 9, 16, 25 };
            formsPlot1.Plot.AddScatter(dataX, dataY);
            formsPlot1.Refresh();
        }

• 运行效果：


小结

• 效果还是不错的，控件可以根据鼠标随意的拖放
• 后面继续研究如何配置修改这个控件的熟悉，实现【示波器】波形显示的功能
