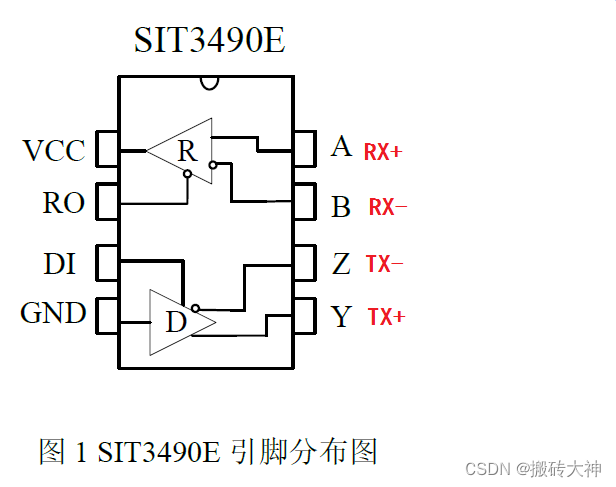

高速RS-422芯片-3490电路
3490E特性

  1. 3.0V~5.5V 供电、全双工、低功耗，完全满足 TIA/EIA-485 标准要求的 RS-485
    收发器。
  2. 包括一个驱动器和一个接收器，两者均可独立传输信号。
  3. 具有 1/8 负载，允许 256 个 SIT3490E 收发器并接在同一通信总线上。
  4. 可实现高达 14Mbps 的无差错数据传输。
  5. 具备失效安全 （fail-safe） 、限流保护、过压保护，控制端口热插拔输入等功能。
  6. 具有优秀的 ESD 释放能力，HBM 达到±15KV
    在这里插入图片描述
    在这里插入图片描述
