MapGis地图投影问题总结

mapgis中地图投影参数设置的相关问题

 本文使用的mapgis版本为mapgis67。

1.如何在输入编辑子系统中状态栏中自定义显示坐标（例如不显示公里网格式而显示度分秒格式？）

 一般在编辑子系统中，状态栏显示的x，y坐标为投影平面直角坐标，即光标所处位置的坐标。要想改为度分秒显示，则必须设置工程的地图参数。

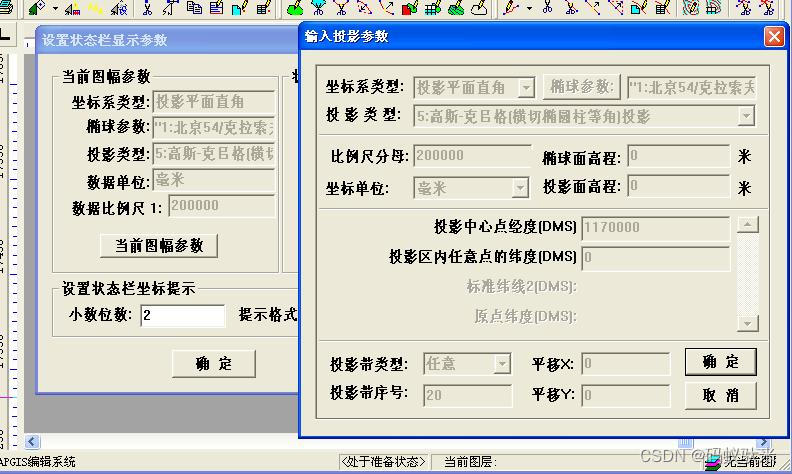

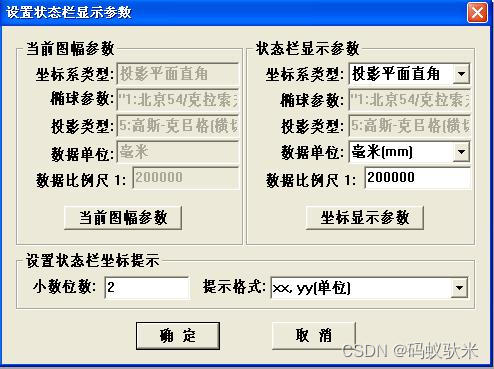

在菜单“设置”下选择“设置显示坐标”，可查看当前工程的图幅坐标参数。

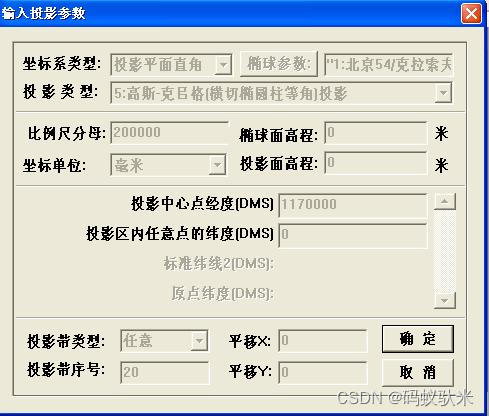

 如上图所示，“当前图幅参数”组框中显示了当前图幅的投影参数，详细投影内容可以点击“当前图幅参数”按钮查看，这里是不能修改图幅参数的。若未正确设置工程图幅参数（一般为用户自定义），此时修改“状态栏显示参数”组框内容时，状态栏一般不会正确显示定义的坐标格式，移动光标时，会发现状态栏坐标显示会卡死。若想正确显示度分秒的值，则必须保证工程地图参数设置正确。上图已经正确设置了工程地图参数，详细投影内容见下图：

 现在就可以通过修改状态栏坐标显示组框内容项改变状态栏坐标显示格式了，将坐标系类型改为“地理坐标系”，数据单位改成“度分秒（DMS）”或者“度”，还可以在“设置状态栏坐标提示”组框中设置想要显示的“小数位数”和“提示格式”（这里未进行改动）,如下图：

 点击“确定”按钮，可以发现状态栏坐标显示格式已经变为“度分秒”了，下图。

2.如何正确设置工程的地图参数？

 在mapgis工程制图中在打开一个已有的工程或是向当前的工程添加文件时会经常遇到文件的地图参数与工程的地图参数不匹配的问题,如下图所示，一般选择忽视这个问题对制图也并不会有多大影响（只要保证所有文件的坐标能正确显示就行）。但正确设置工程地图参数和文件地图参数对后面制图是有好处的，例如可以更改状态栏的坐标显示格式。

设置已有的工程的地图参数：
（1）在工程文件目录选中一个文件（文件并不需要在编辑状态下）

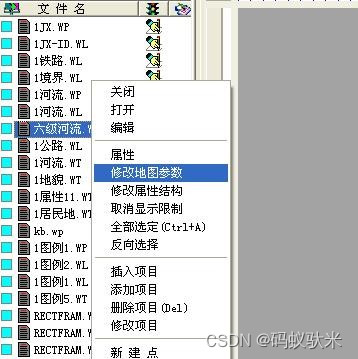

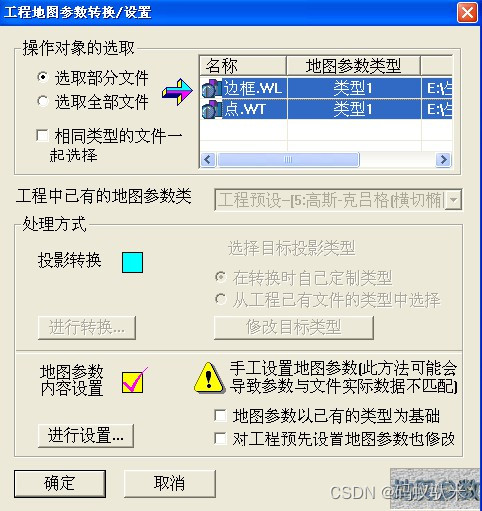

 点击右键后点击“修改地图参数”，出现界面如下图：

（2）选中右下角的“地图参数以已有的类型为基础”和“对工程预先设置参数也修改”（均打上√）；

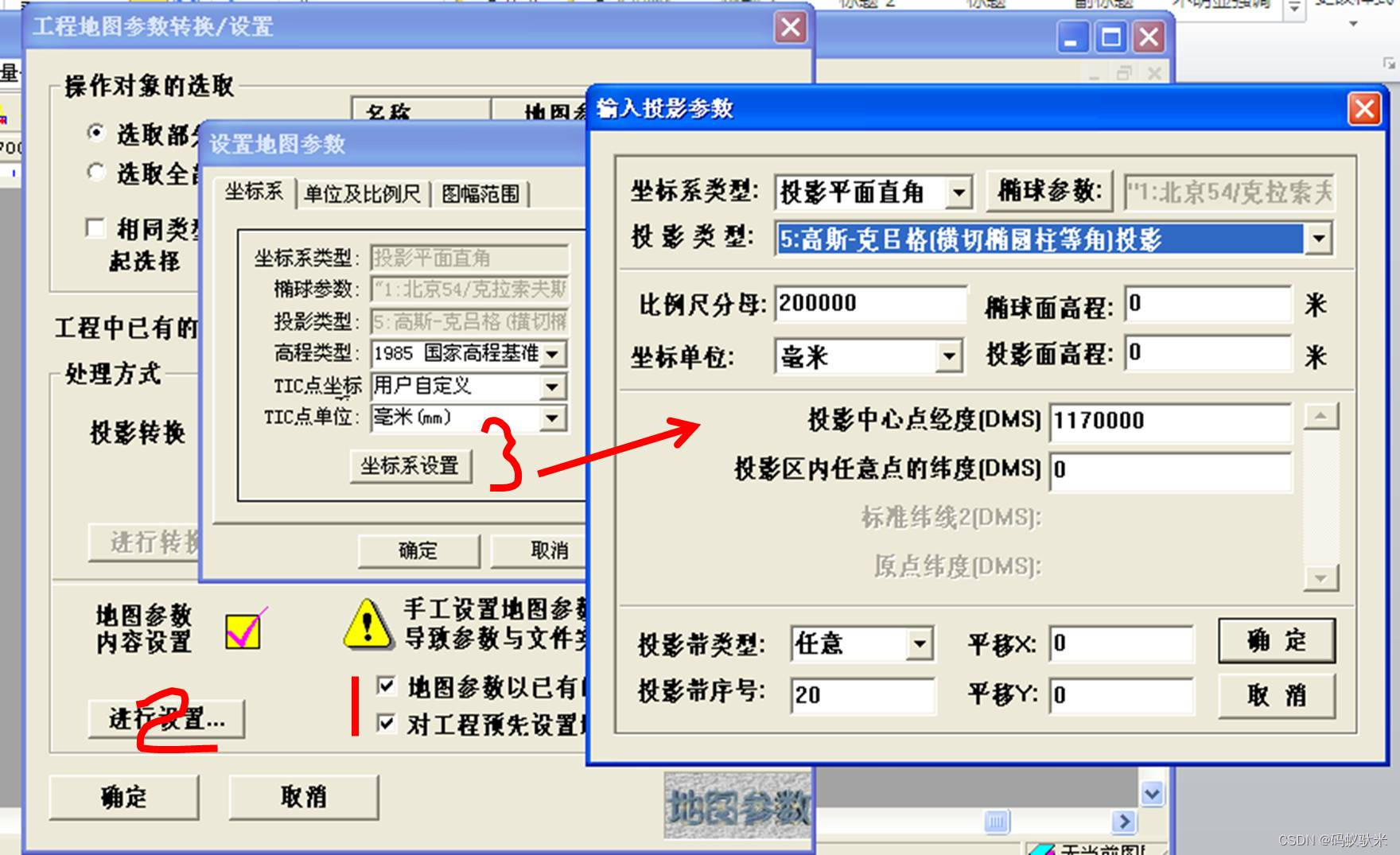

（3）点击左下角“进行设置…”，在弹出的界面上点击“坐标设置”，输入正确的投影参数，如上图所示，点击确定退出（三个界面的“确定”按钮）；
（4）保存工程即可，此时选中“设置”菜单下的设置显示坐标，可以查看当前图幅参数，是否与上面设置一致，若不一致，则关闭工程，重新打开即可。



新建工程地图参数设置

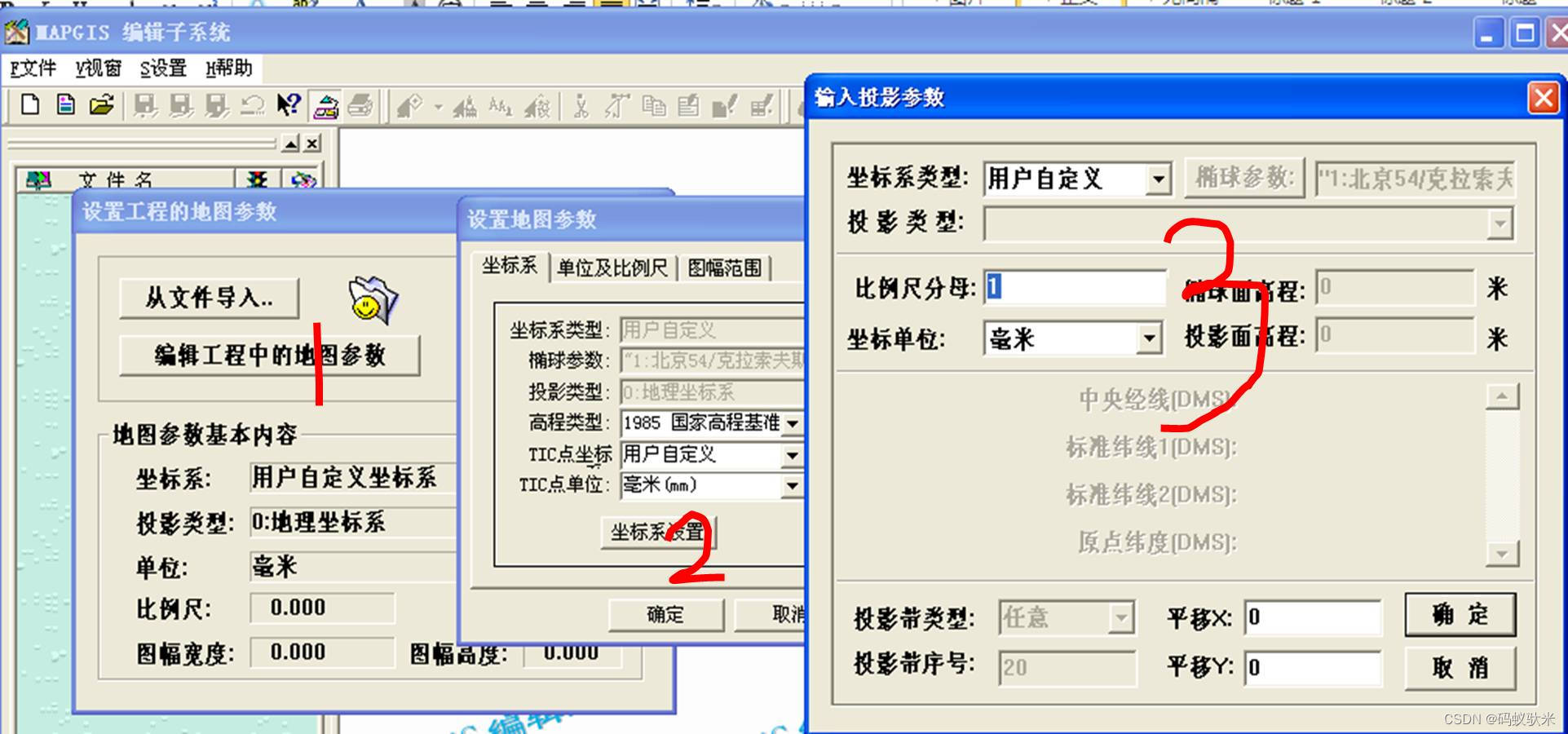

这个比较简单，在新建工程时，编辑好工程中的地图参数即可,如下图：

3.修改文件的地图参数

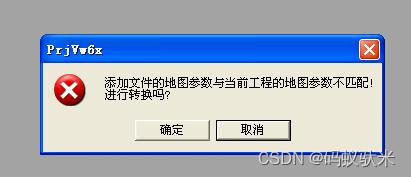

每个文件都是有投影参数的，当文件地图参数与工程地图参数不一致时，就会出现如下的提示：

若正确设置了工程地图参数，可以通过如下步骤更改文件的地图参数：
（1）对要更改地图参数的文件必须处于编辑状态；

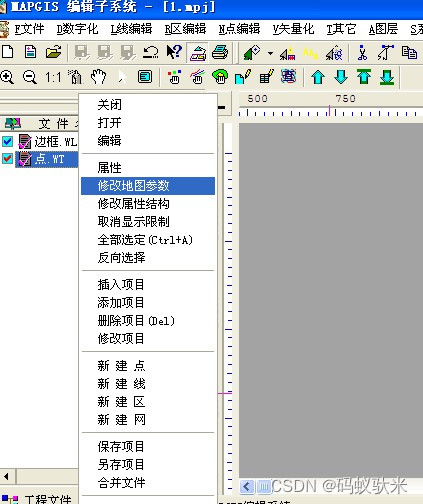

（2）选中一个文件点击右键选择“修改地图参数”；

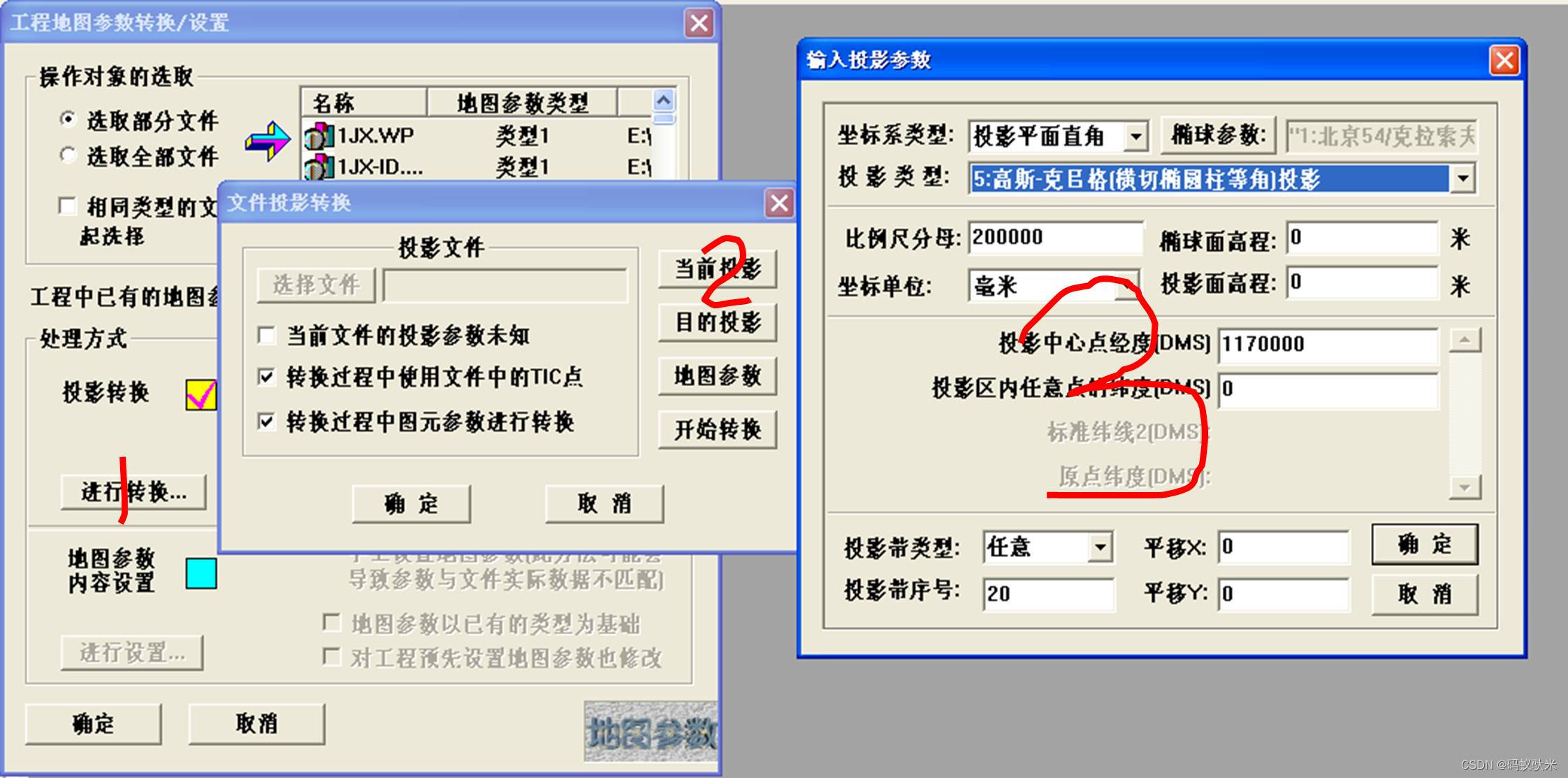

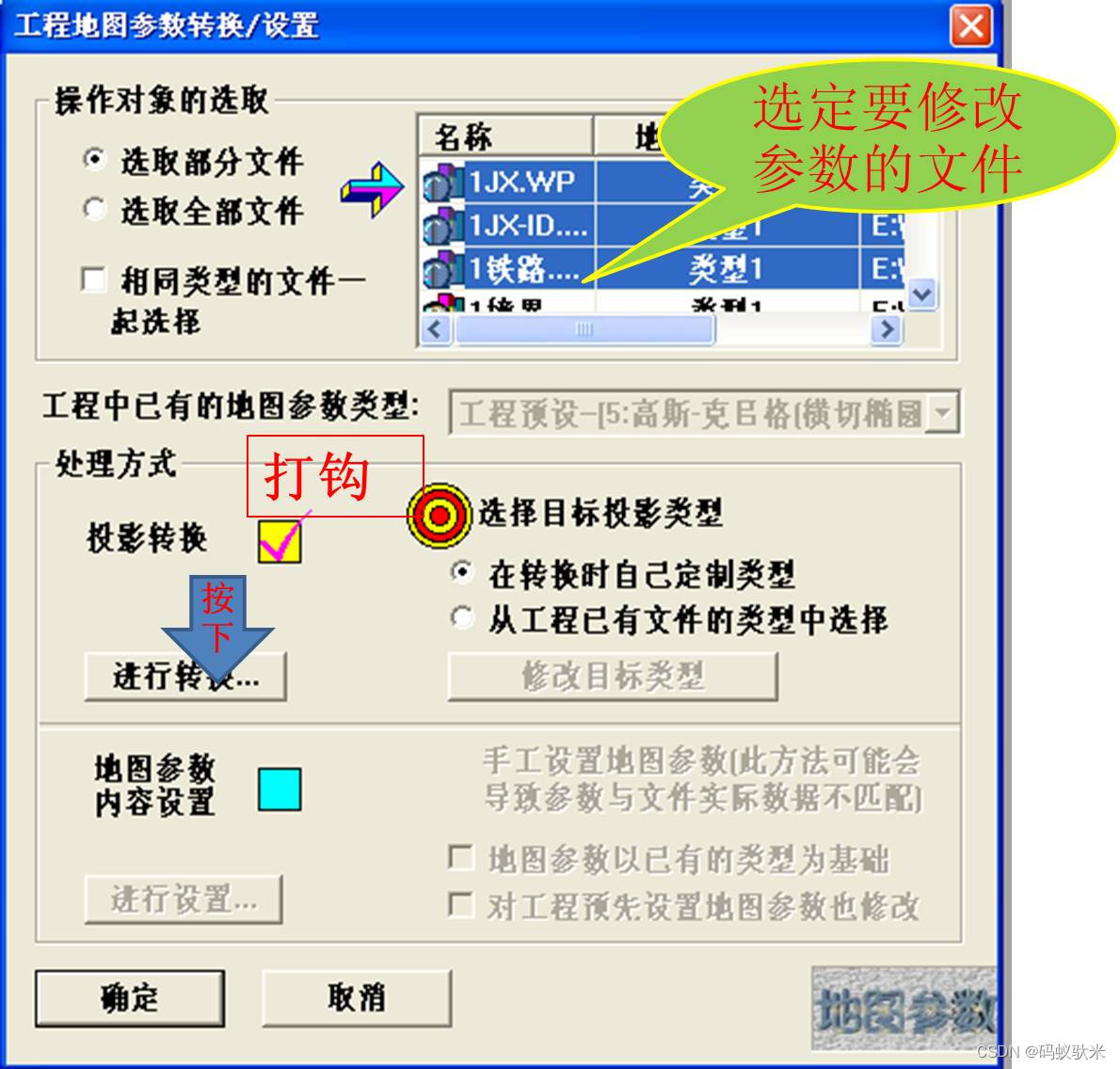

（3）在下图界面中选定要修改地图参数的文件，处理方式组框中选中“投影转换”，目标投影类型默认即可，然后点击“进行转换…”按钮；

（4）得到文件投影转换界面，点击“当前投影按钮”输入文件的当前投影，点击确定退出；

（5）点击“目的投影”，输入文件的目的投影参数（即已设置的正确的工程地图参数），点击“确定”退出；
（6）点击“开始转换”按钮，完成所选文件投影参数转换，点击“确定”退出；
（7）保存所有编辑过的文件，保存工程即可。再次打开工程时，发现没有文件地图参数与工程地图参数不匹配的问题了。

 从上面步骤可以发现，该方法可以批量的修改文件的投影参数，相比于投影变换系统下的文件投影变换功能（似乎只能单一的修改）方便太多了。也可以把多个工程里的文件组合到一个工程中，只要正确的设置这些文件的投影参数即可。
 另外在制图中，为了使图形要素显示正确，经常会使用整图变换的功能，修改到正确的比例尺，但是这并不会改变文件的地图参数，其改变的仅仅是图形参数的坐标大小或属性参数。
