老人防丢失-开题报告

资料查找方式：

特纳斯电子（电子校园网）：搜索下面编号即可

编号：

T1352203M-KT

设计简介：

本设计是基于单片机的老人防丢失系统，主要实现以下功能：

1）实时检测人体心率血氧、温湿度、人体温度，显示到 oled屏上
2）当体温或心率异常时，蜂鸣器报警并且通过gsm发送短信给用户报警。以及设置警告次数，达3次就通过gsm发定位给用户；
3）可通过按键设置体温和心率阈值。

标签：STM32、Max30102心率血氧模块、DHT11温湿度传感器、MLX90614红外测温、GSM、GPS

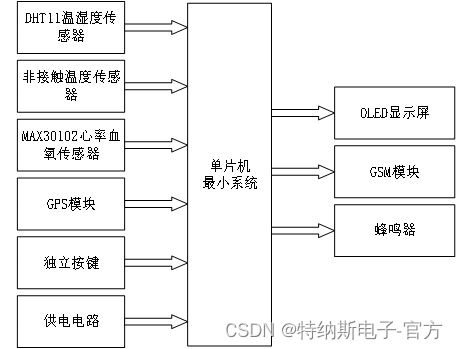

系统框图：

本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成老人防走丢的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是DHT11温湿度传感器，用于获取当前的温湿度；第二部分是非接触温度传感器，用于检测体温值；第三部分是MAX30102心率血氧检测模块，通过该模块检测当前的心率；第四部分是GPS模块，通过该模块检测当前所在的经纬度；第五部分是三个独立按键，用于切换界面、设置报警次数、以及体温心率阈值等；第六部分是供电电路，给整个系统进行供电。输出由三部分组成，第一部分是OLED显示模块, 显示经纬度位置、人体心率血氧、温湿度、人体温度以及其阈值等；第二部分是GSM模块，通过该模块在老人体温或心率异常时，可以发送短信给绑定的监护人；若监测到体温或心率异常情况超过3次，可以给监护人发送老人经纬度位置；第三部分是蜂鸣器，当体温或心率异常时，蜂鸣器进行报警。
