基于51单片机的水族箱控制装置设计（有完整资料）

最新推荐文章于 2025-05-14 22:47:31 发布

特纳斯电子-官方

最新推荐文章于 2025-05-14 22:47:31 发布

阅读量1k

点赞数 18

分类专栏：单片机设计文章标签： 51单片机嵌入式硬件单片机 stm32 物联网 proteus

本文链接：https://blog.csdn.net/tenas/article/details/145947898

版权

单片机设计专栏收录该内容

3 篇文章

订阅专栏

资料查找方式：

特纳斯电子（电子校园网）：搜索下面编号即可

编号：

T0102303C

设计简介：

本设计是基于51单片机的水族箱控制装置，主要实现以下功能：

1、可通过显示屏显示温度和PH值
2、通过按键设置温度阈值和PH阈值
3、通过加热继电器控制温度
4、通过进水和进料控制PH值
5、通过进水和排水控制水位

电源： 5V
传感器：温度传感器（DS18B20）、PH传感器（ph0-14）、非接触水位传感器（DISC-C）
显示屏：LCD1602
单片机：STC89C52
执行器：有源蜂鸣器、继电器、步进电机（ULN2003A驱动）
人机交互：独立按键

标签：STC89C52、LCD1602、DS18B20、ph0-14、DISC-C、有源蜂鸣器、继电器、ULN2003A、步进电机、独立按键

题目扩展：智能鱼缸、水质检测系统

基于51单片机的水族箱控制装置设计

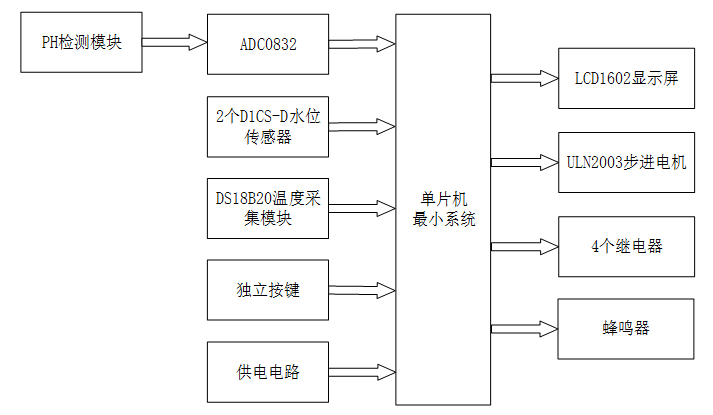

基于51单片机的水族箱控制装置设计可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：

核心采用STM32F103单片机，负责接收来自输入部分的数据，包括PH值、水位、温度等关键信息。
单片机内部进行数据处理，根据预设的逻辑和算法判断当前水族箱环境状态。
根据处理结果，单片机向输出部分发送控制指令，调节水族箱内的环境参数。

输入部分：

PH检测模块：结合ADC0832模数转换器，精确测量水族箱内水的PH值。
水位传感器：两个DIC-D传感器用于实时监测水族箱当前的水位高度。
温度采集模块：DS18B20温度传感器，准确测量水族箱内的水温。
独立按键：用于用户交互，包括切换显示界面、手动控制喂食、设置温度和PH阈值等。
供电电路：为整个系统提供稳定可靠的电源支持。

输出部分：

LCD1602显示屏：实时显示当前水温、PH值及其阈值，提供直观的视觉反馈。
步进电机：通过ULN2003驱动，实现自动喂食功能，确保水生生物得到定时定量的食物。
继电器：四个继电器分别控制进水、排水、进料和加热功能，根据单片机指令调节水族箱环境。
蜂鸣器：当水温、水位或PH值超出预设范围时，蜂鸣器发出报警声，提醒用户进行干预。

实物调试

5.1 电路焊接总图

首先将电路焊接在集成板上，共有以下部分，第一部分是电源模块，将电源插座、电源开关、10k电阻和一个指示灯依次焊接，焊接好之后插入DC 电源，指示灯点亮，电源模块测试正常。第二部分是显示模块，排针焊接好后，将LCD1602显示屏插入排针。第三部分是单片机模块，本次课题使用的是STC89C52单片机。第四部分是复位电路模块，一个复位按键、10uF极性电容、10k电阻为一个模块焊接，构成复位电路。第五部分是晶振电路模块，由两个30pF瓷片电容、一个11.05926MHz晶振焊接而成。第六部分是USB转TTL模块，焊接下载接口GND、TXD、RXD，将HEX文件下载到单片机中，查看是否能下载正常,测试验证一切正常。第七部分是独立按键模块。第八部分为步进电机。下图5-1为焊接完整实物图：

图5-1电路焊接总图

5.2 信息显示

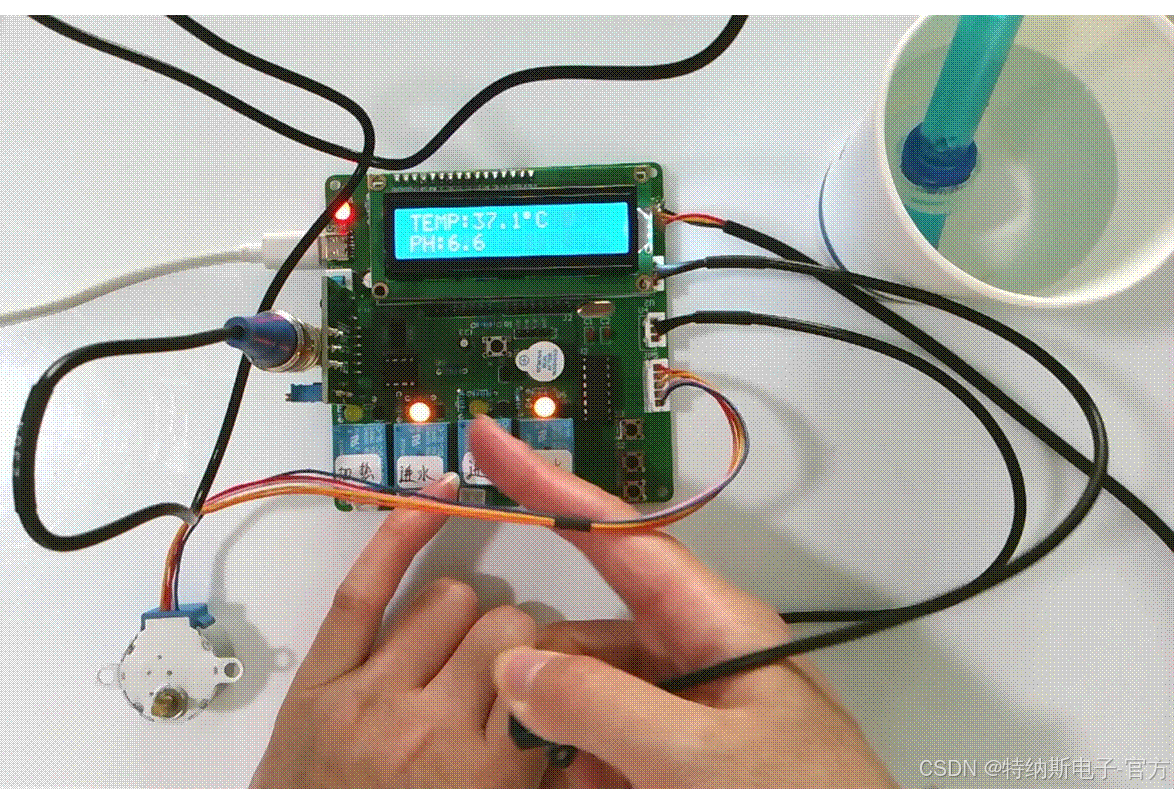

如图5-2所示，为温度、PH值显示。

图5-2信息显示图

5.3 阈值设置

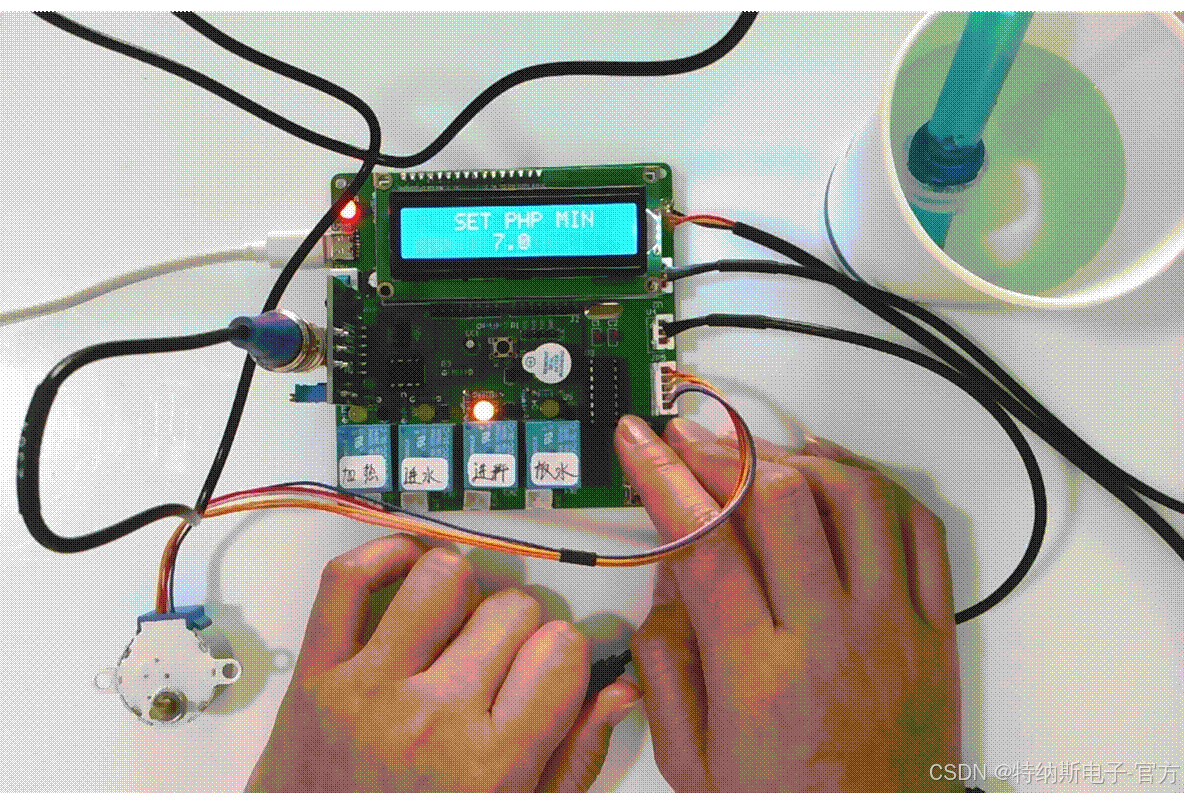

如图5-3所示，为温度、PH值阈值设置。

图5-3阈值设置图

5.4 报警测试

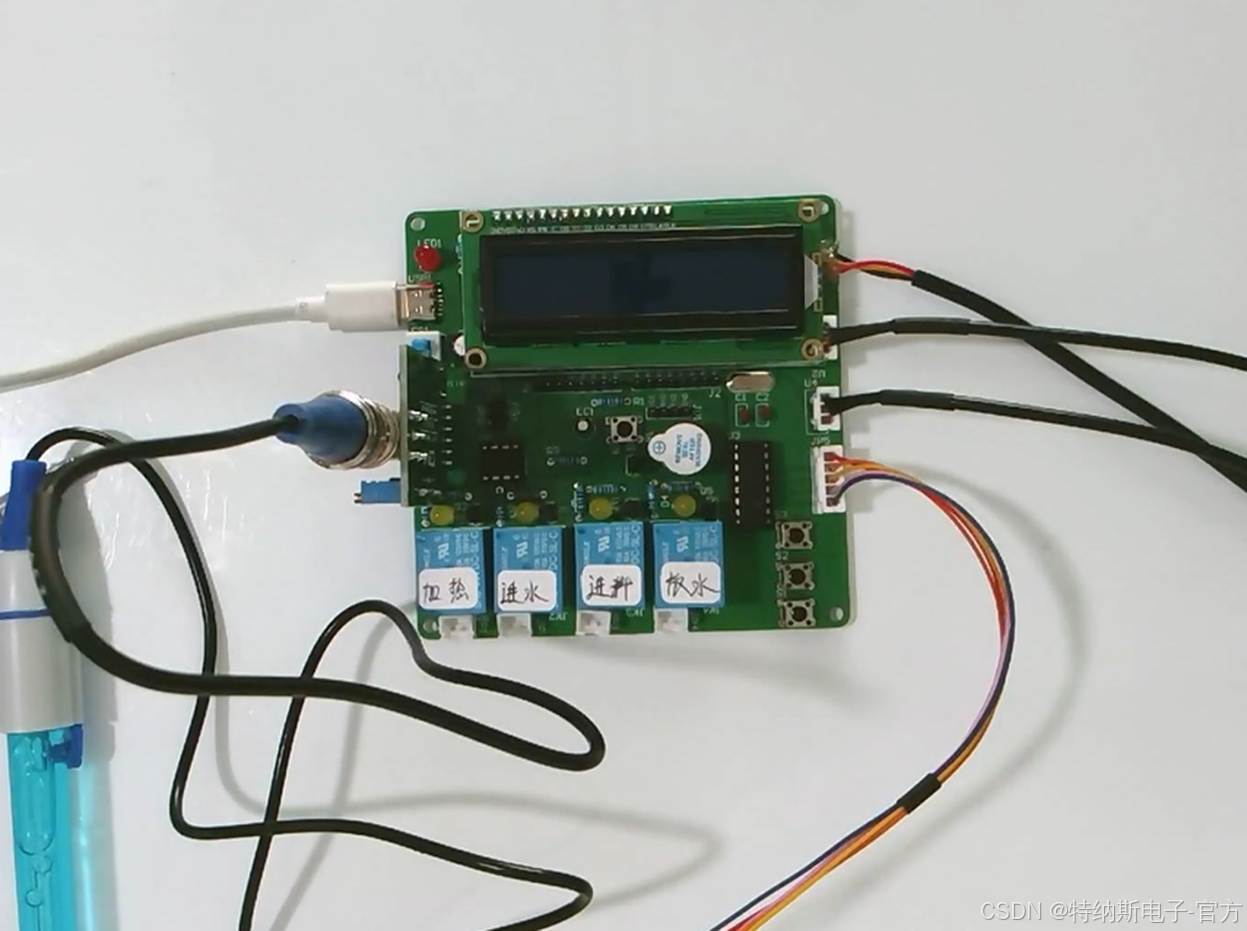

如图5-4所示，为报警测试

图5-4 报警测试实物图

6 仿真调试

6.1仿真总体设计

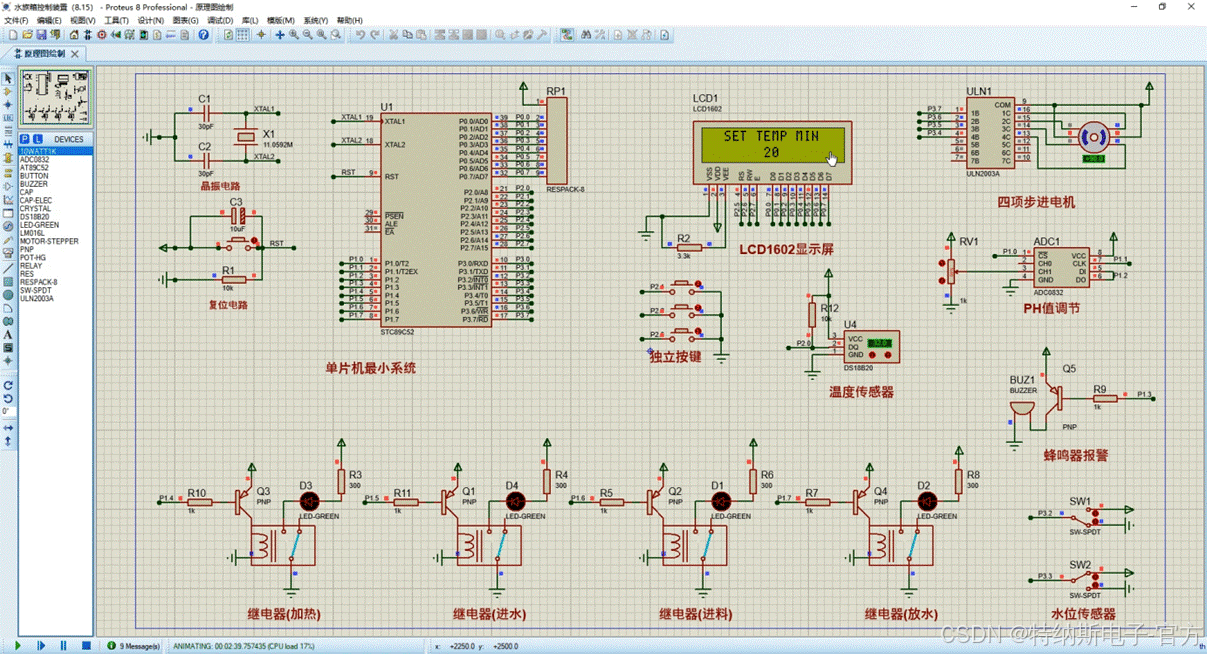

仿真总共包括四部分，分别为设计总体控制系统单片机，显示模块LCD1602，步进电机，独立按键。如图6-1-1为整体仿真的设计。

图6-1 仿真总览

6.2信息显示

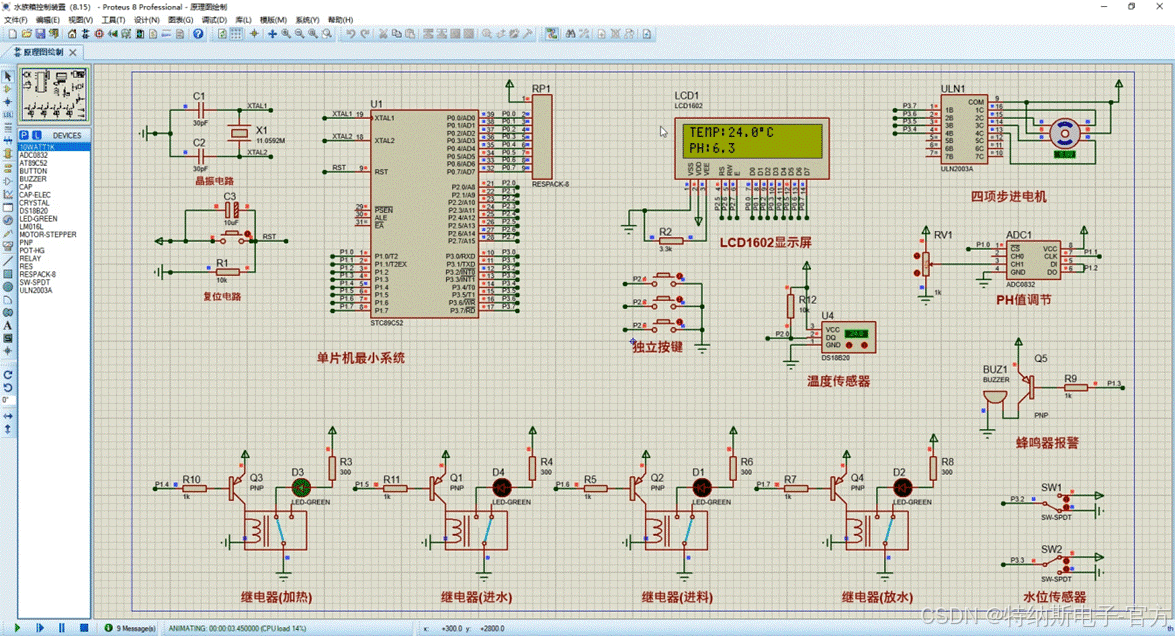

如图6-2所示，为温度、PH值显示。

图6-2信息显示图

6.3阈值设置

如图6-3所示，为温度、PH值阈值设置。

图6-3阈值设置图

6.4 报警测试

如图6-4所示，为报警测试。

图6-4 报警测试图

设计说明书部分资料如下

设计摘要：

随着人们对生活品质追求的提高，水族箱作为一种装饰和休闲的载体日益受到青睐。然而，传统水族箱管理依赖人工，难以精准维持适宜环境，基于此，本设计提出一种基于单片机的水族箱控制装置。该装置以单片机为核心控制单元，通过集成温度传感器、水质传感器（如酸碱度、溶解氧等）对水族箱内的环境参数进行实时精确监测。依据监测数据，单片机经算法处理后，智能控制加热棒、制冷片、换水泵、增氧泵等执行机构，实现对水温的精准调控、水质的保持与改善。例如，当温度低于设定的适宜温度范围时，自动启动加热棒；当溶解氧含量不足时，开启增氧泵。同时，装置具备显示功能，可直观展示当前水族箱的各项参数状态，方便用户随时了解。经过反复测试与优化，该控制装置运行稳定可靠，能有效将水族箱内的温度、水质等参数控制在适宜水族生物生存的范围内，显著提高了水族生物的存活率和健康状况，为水族养殖爱好者提供了一种便捷、高效、智能的管理工具，具有广泛的应用前景和市场价值，推动了水族箱管理向自动化、智能化方向发展。

关键词：单片机；直流电机驱动模块；LCD1602显示；人机交互
