【特纳斯电子】鸡舍电子智能补光器的设计-实物设计

本文介绍了一种基于单片机STC89C52的鸡舍电子智能补光器,具备光照、温度监控及自动调节功能。设计包括光敏电阻、温度传感器、氨气传感器等,通过LCD1602显示数据并可手动/自动控制风扇和USB灯。详细描述了系统的结构、功能测试和仿真过程。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

资料查找方式:

特纳斯电子(电子校园网):搜索下面编号即可

编号:

T1012204C-SW

设计简介:

本设计是基于单片机的鸡舍电子智能补光器的设计,主要实现以下功能:

1.利用光敏电阻检测环境光照,光照强度低于阈值时可以自动补光。
2.采用温度传感器测量温度,超过设定温度,打开风扇降温。
3.当检测到氨气浓度超过设置的阈值时报警。
4.可以通过按键调整温度、气体、光照的阈值,以及切换界面。
5.显示屏可以显示检测的数值,设置的阈值。

标签:51单片机、LCD1602、DS18B20
题目扩展:智能照明、智能台灯

系统框图:

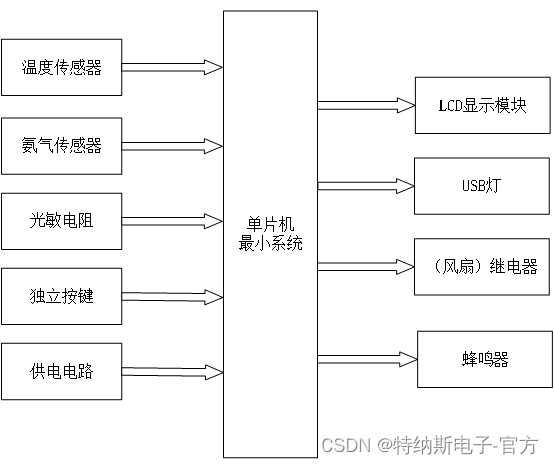

本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成基于单片机的鸡舍电子智能补光器的设计的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入部分数据,经过内部处理,控制输出部分。输入由五部分组成,第一部分是DS18B20温度传感器,用于检测当前环境温度;第二部分是氨气传感器,用于检测当前的氨气浓度;第三部分是光敏电阻传感器,用于检测光照强度;第四部分是独立按键,用于切换界面、设置阈值、切换模式、开关风扇继电器、USB灯。第五部分是供电电路,给整个系统供电。输出由四部分组成,第一部分是LCD显示屏,显示当前的温度、气体浓度、光照强度及其阈值、模式等;第二部分是模拟风扇的继电器,当温度过高时,模拟风扇的继电器开始工作;第三部分是USB灯,可以手动控制USB灯的开关也可以在检测到光照过低时自动打开;第四部分是蜂鸣器,当检测到气体浓度过高时,蜂鸣器进行报警。

图文演示:

6 仿真调试

6.1仿真总体设计

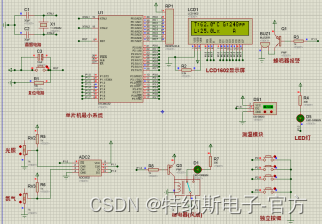

仿真总共包括四部分,分别为设计总体控制系统单片机,显示模块LCD1602,ADC模数转换芯片,光敏电阻,气体传感器,USB灯,继电器控制,蜂鸣器报警独立按键,DS18B20温度传感器。如图6-1-1为整体仿真的设计。

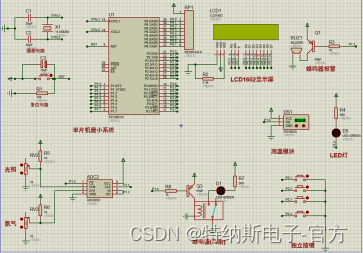

图6-1-1 仿真总览

6.2阈值设置测试

当开始仿真之后屏幕上会显示当前检测出气体浓度,光照强度,温度数值,模式。当按键按下后会切换界面可以设置数字的大小。如图6-2-1。

图6-2-1阈值设置

6.3手动开启继电器灯

如图6-3-1所示,在手动模式情况下,在初始显示界面中可以通过按键来打开继电器与LED灯。

图6-2-1 手动开启测试

6.4自动控制测试

如图6-4-1所示,当模式切换为自动模式,当光照小于光照最小值会自动打开LED灯,当温度大于温度最大值会自动打开风扇继电器,当气体超过最大值时会进行蜂鸣器报警。

图6-4-1 自动控制
