电冰箱保护器-开题报告

资料查找方式：

特纳斯电子（电子校园网）：搜索下面编号即可

编号：

CP-51-2021-014-KT

设计简介：

本设计是基于单片机的电冰箱保护器的系统，主要实现以下功能：

• 可通过LCD1602电压、电流和温度；
• 可通过按键模拟冰箱接入电源；
• 可通过电位器模拟电压和电流的变化；
• 可通过继电器模拟冰箱自动断电。

标签：51单片机、LCD1602、DS18B20、ADC0832、电位器

题目扩展：电器保护系统。

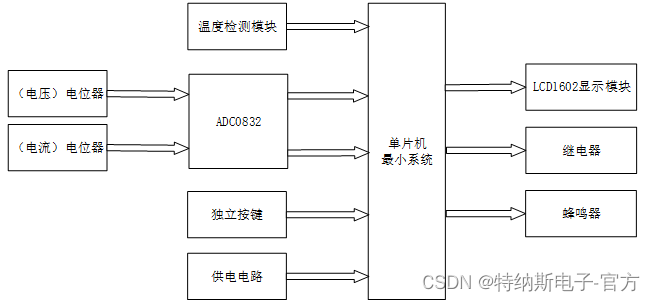

系统框图：

本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成电冰箱保护的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分是DS18B20温度检测模块，通过该模块可检测当前的温度值；第二部分是电位器和ADC0832组成的电压检测模块，通过该模块可检测当前的电压值；第三部分是电位器和ADC0832组成的电流检测模块，通过该模块可检测当前的电流值；第四部分是独立按键，通过一个独立按键控制继电器的开关；第五部分是供电电路，给整个系统进行供电。输出由三部分组成，第一部分是LCD1602显示模块, 通过该模块可以显示当前的温度、电压值、电流值等；第二部分是继电器，当5s倒计时结束后时，继电器断开，也可以用按键控制继电器的闭合与断开；第三部分是蜂鸣器，当温度、电压、电流不在设置的阈值内时，蜂鸣器会报警。
