【特纳斯电子】基于物联网的智能门窗系统-仿真设计

资料查找方式：

特纳斯电子（电子校园网）：搜索下面编号即可

编号：

T6502205M-FZ

设计简介：

本设计是基于单片机的智能门窗系统，主要实现以下功能：

1、可通过DHT11检测当前环境温湿度
2、可以通过红外对管检测是否有人入侵
3、可通过雨滴传感器检测是否下雨
4、可通过独立按键控制窗户开关与模式的切换
5、可通过WIFI模块连接到阿里云平台，实现远程数据的检测与控制
6、可通过OLED12864显示屏显示温湿度、窗户状态、模式以及是否下雨
标签：STM32单片机、OLED12864、红外对管、步进电机、雨滴传感器、DHT11、蜂鸣器、独立按键、WIFI模块

题目扩展：智能家居控制系统、温湿度控制系统

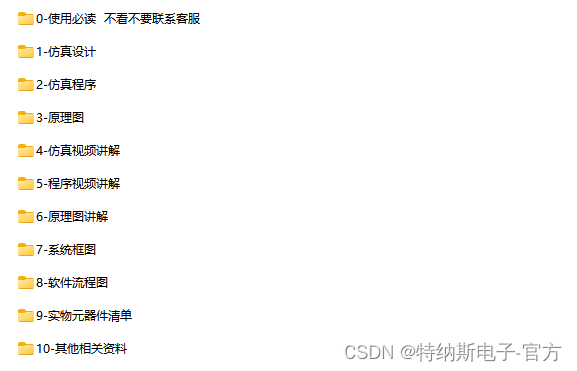

总体资料：

图文演示：

6 仿真调试

6.1仿真总体设计

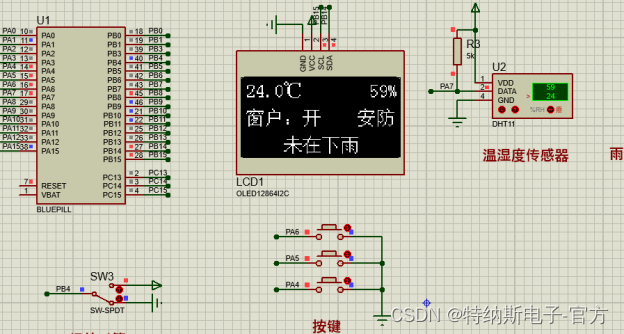

如图5-5所示，仿真部分包含STM32F103C8T6最小系统板、OLED12864显示屏、温湿度传感器、独立按键、红外对管、步进电机、雨滴传感器以及蜂鸣器。

图5-5 智能门窗系统仿真图

6.2按键调节模式测试

如图5-6所示，此设计中通过按键设置模式为安防模式。

图5-7 按键设置模式仿真图

6.3温度检测测试

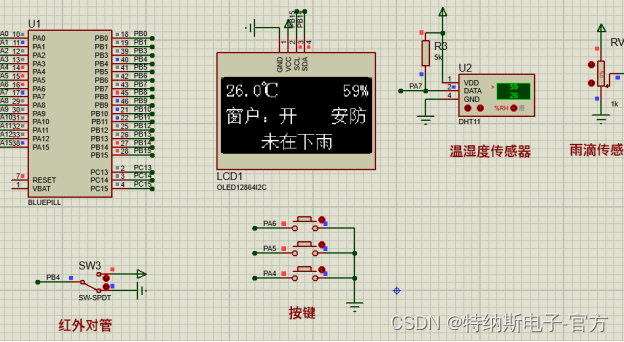

如图5-8所示，设置温度为24摄氏度。

图5-8设置温度仿真图
