链路聚合（不同vlan互通）H3C

实验目标：

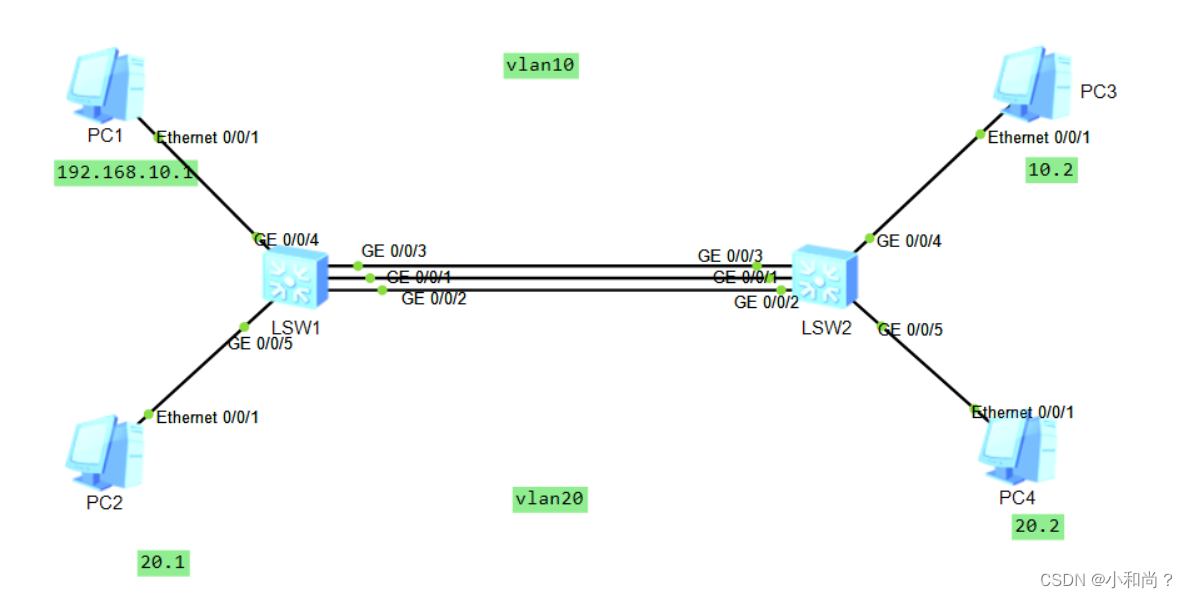

1、两台交换机之间实现链路聚合

2、划分vlan10和20

3、不同vlan之间的pc机可以互通。

 一、准备工作

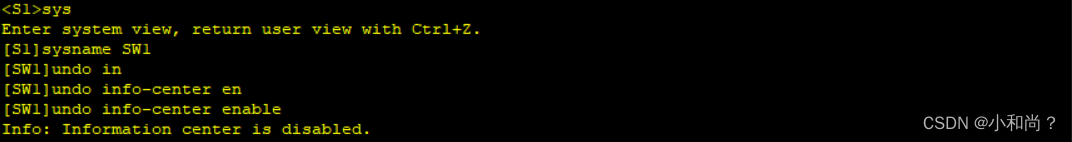

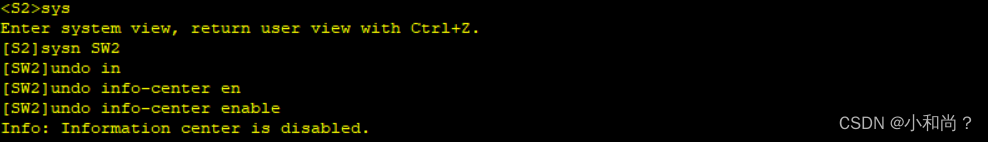

1、进入系统视图

2、更改名称

3、关闭信息提示

二、两台交换机之间实现链路聚合

1、对SW1交换机配置

[SW1]interface Eth-Trunk 1    //创建Eth-Trunk接口并进入Eth-Trunk接口视图

[SW1-Eth-Trunk1]port link-type trunk  //配置接口的链路类型为Trunk
[SW1-Eth-Trunk1]mode lacp-static     //指定为静态模式。

• 手工负载分担模式。该模式为链路聚合组的创建和接口的加入都需要手工配置的一种模式。在该模式下手工配置多个接口加入Eth-trunk进行分担负载。
• 静态LACP模式。该模式通过LACP协议协商Eth-trunk参数后，选择活动接口转发数据。

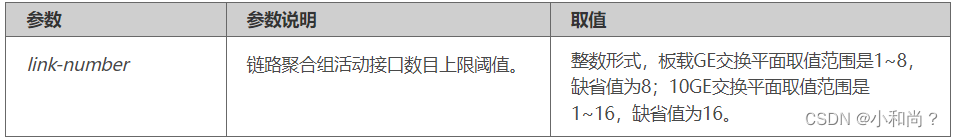

[SW1-Eth-Trunk1]max active-linknumber 2  //配置链路聚合组活动接口数目的上限阈值。

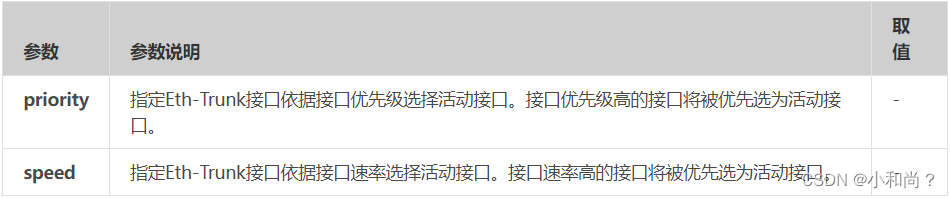

[SW1-Eth-Trunk1]lacp selected priority   //配置静态LACP模式Eth-Trunk选择活动接口的方式

[SW1-Eth-Trunk1]trunkport GigabitEthernet 0/0/1 to 0/0/3  //用来在Eth-Trunk接口视图下加入成员接口。
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW1-Eth-Trunk1]quit

2、接口配置

[SW1]interface GigabitEthernet 0/0/1   //进入接口

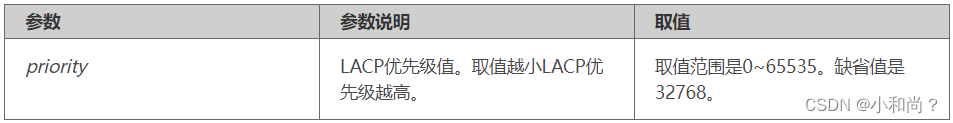

[SW1-GigabitEthernet0/0/1]lacp priority 100   //设置系统LACP优先级或接口LACP优先级。

[SW1-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2]lacp priority 100
[SW1-GigabitEthernet0/0/2]interface GigabitEthernet 0/0/3
[SW1-GigabitEthernet0/0/3]lacp priority 100
[SW1-GigabitEthernet0/0/3]quit

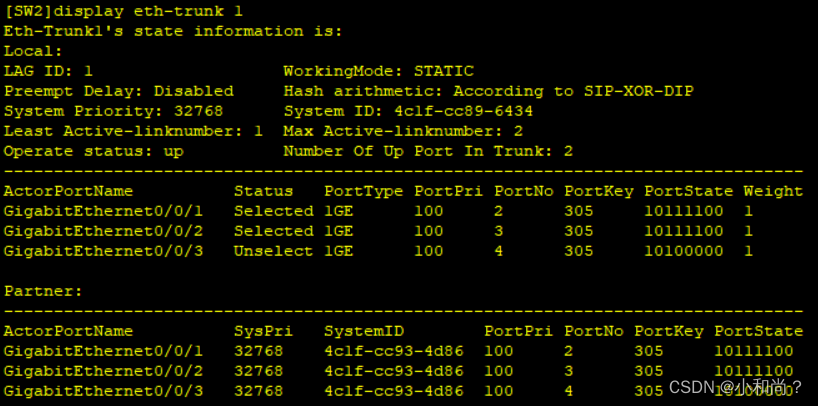

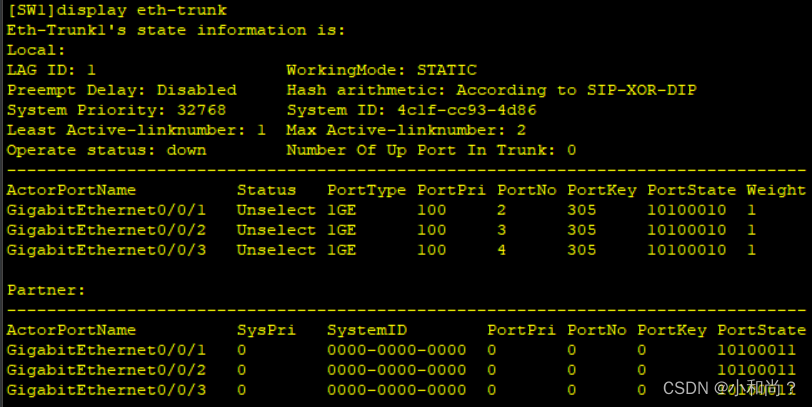

 3、交换机SW2与SW1配置相同



三、划分vlan10和20

1、创建vlan

[SW1]vlan batch 10 20   //创建vlan10和vlan20
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW1]interface Vlanif 10   //进入vlanif接口
[SW1-Vlanif10]ip address 192.168.10.254 24  //配置vlan的IP地址（网关）
[SW1-Vlanif10]quit
[SW1]interface Vlanif 20
[SW1-Vlanif20]ip address 192.168.20.254 24
[SW1-Vlanif20]quit

SW2与SW1配置相同

2、划分vlan

[SW1]interface Eth-Trunk 1        //创建并进入链路聚合接口
[SW1-Eth-Trunk1]port trunk allow-pass vlan 10 20        //配置接口允许通过的vlan
[SW1-Eth-Trunk1]quit
[SW1]interface GigabitEthernet 0/0/4
[SW1-GigabitEthernet0/0/4]port link-type access        //配置接口类型
[SW1-GigabitEthernet0/0/4]port default vlan 10        //配置接口允许通过的vlan
[SW1-GigabitEthernet0/0/4]quit
[SW1]interface GigabitEthernet 0/0/5
[SW1-GigabitEthernet0/0/5]port link-type access
[SW1-GigabitEthernet0/0/5]port default vlan 20
[SW1-GigabitEthernet0/0/5]quit

SW2与SW1配置相同

四、互通测试

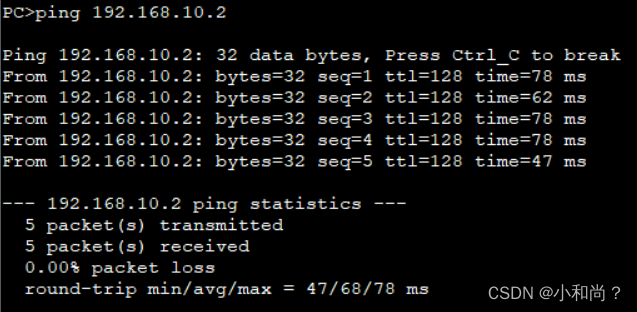

1、192.168.10.1 ping 192.168.10.2(相同vlan)

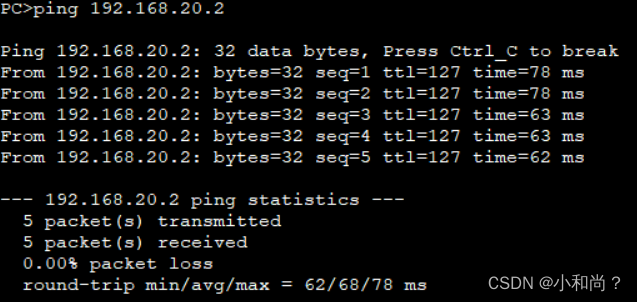

2、192.168.10.1 ping 192.168.20.2（不同vlan）

结束！
