UML--用例图

前言

    UML是用来描述系统的整个设计的过程，而针对这个过程产生了UML9种图：用例图，类图，对象图，协作图，序列图，活动图，状态图，构件图和部署图。

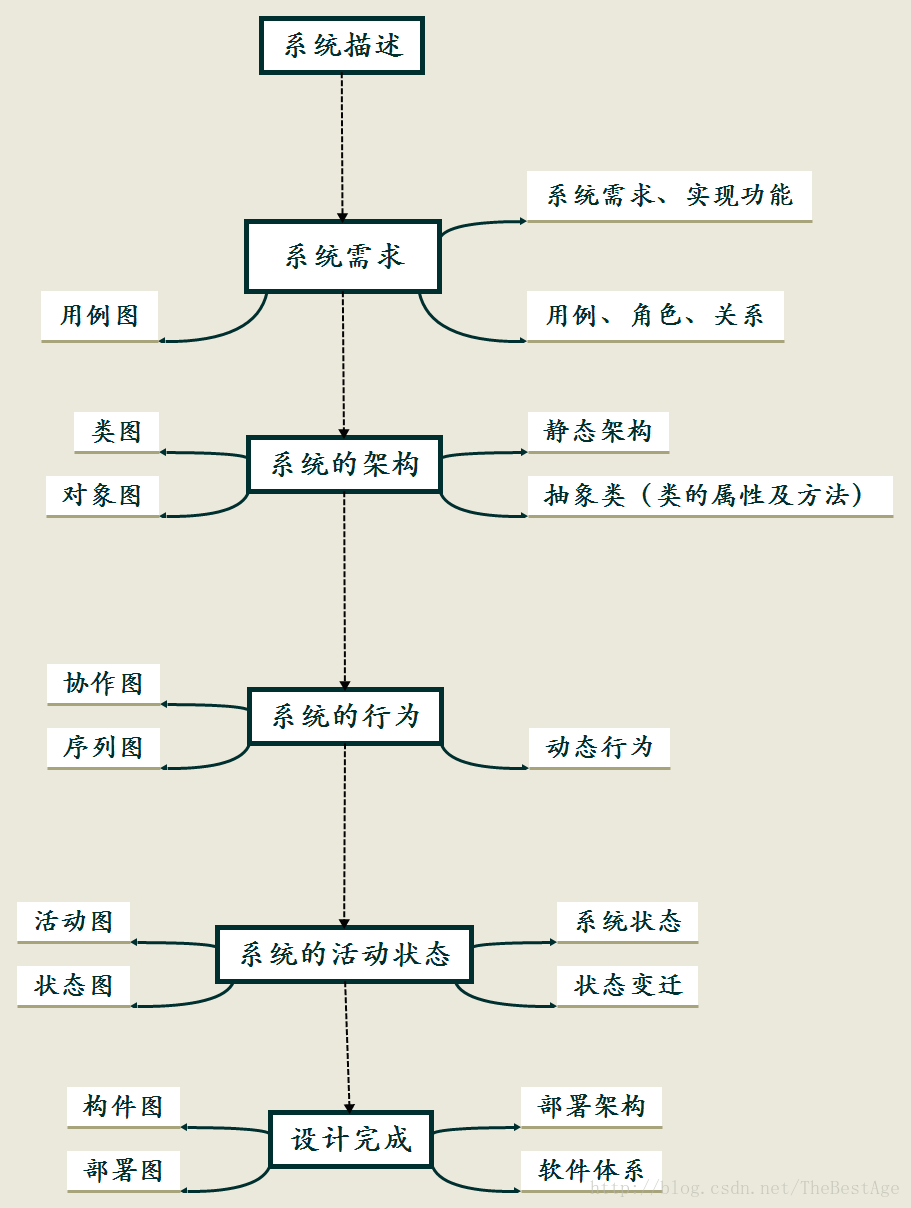

思维导图

用例图

一、简介

    根据上面的导图，我们首先来介绍一下用例图，从用户的角度描述需求，希望实现的系统功能及执行者。用例图是由用例、角色和关系三部分组成。

二、过程

在设计过程中要注意：

    1.明确功能，不需要具体的实现方法

    2.明确用例图的属性（事件流，常规和预期的路径描述：备选流，其他因素产生，执行其他路径；前置条件，事件流执行的前提条件；后置条件，用例结束时系统状态）

    3.明确用例的粒度与范围（分解对级别划分，以及对代码实现及系统修补的影响）

    4.清晰的定义系统边界，执行者角度命名用例

三、举例

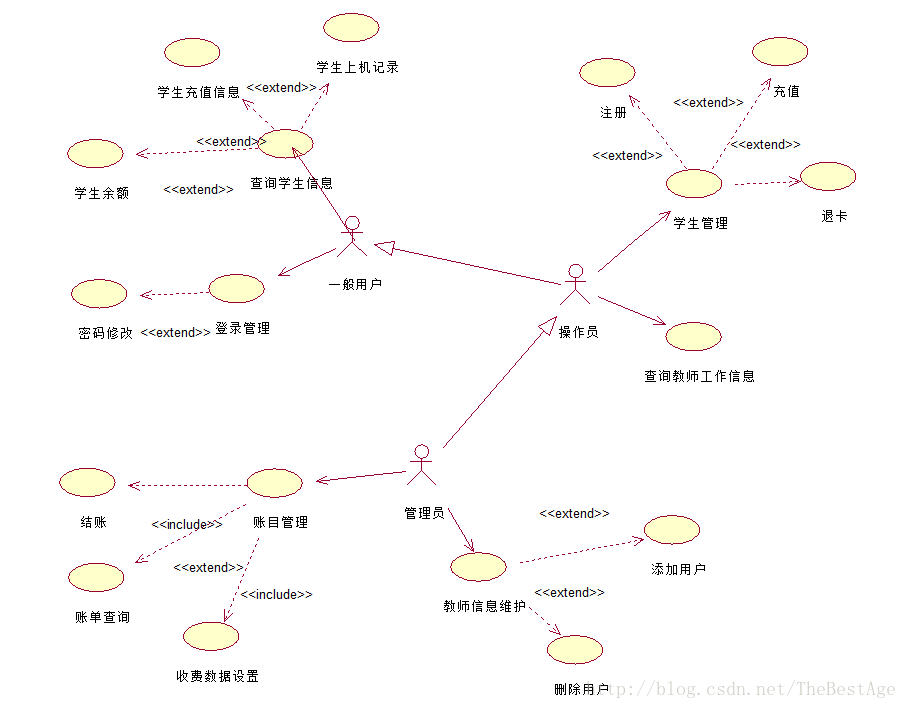

此图共包括3个角色，分别为一般用户、操作员、管理员。包含以下几种关系：

   1.关联：分为双向和单向，一般为角色和用例之间的关系

   2.泛化：将某些角色的共同行为提取出来表示为通用的行为，例如：继承关系...

   3.包含：include,一个用例的行为包含另一个用例的行为

   4.扩展：extend，此用例添加的新的行为，增量扩展

总结

    理论需要动手实践，在写这篇文章上查询了很多的UML用例图。可能仍存在缺陷，也请把您对此文的一些意见及建议留在下方！
