h.264中的SPS和PPS

1、概念

在 H.264 流中，有两种 NALU 极其重要,H264码流可以分为两层，VCL层和NAL层，NAL的全称是Network abstraction layer,叫网络抽象层，它保存了H264相关的参数信息和图像信息，NAL层由多个单元NALU组成,NALU由了NALU头（00 00 00 01或者00 00 01）、sps(序列参数集)、pps(图像参数集合)、slice、sei、IDR帧、I帧（在图像运动变化较少时，I帧后面是7个P帧，如果图像运动变化大时，一个序列就短了，I帧后面可能是3个或者4个P帧）、P帧、B帧等数据。

2、sps、pps、I帧、P帧在NALU中的关系和nalu type判断
一个完整的NALU单元结构图如下：

3、序列参数集 (Sequence Paramater Set, SPS)

SPS 记录了编码的 Profile、level、图像宽高等

3.1、profile 主要参数：

• 1、Baseline Profile：基本画质。支持I/P 帧，只支持无交错（Progressive）和CAVLC；
• 2、Extended profile：进阶画质。支持I/P/B/SP/SI 帧，只支持无交错（Progressive）和CAVLC；(用的少)
• 3、Main profile：主流画质。提供I/P/B 帧，支持无交错（Progressive）和交错（Interlaced）， 也支持CAVLC 和CABAC 的支持；
• 4、High profile：高级画质。在main Profile 的基础上增加了8x8内部预测、自定义量化、 无损视频编码和更多的YUV 格式；

　　H.264 Baseline profile、Extended profile和Main profile都是针对8位样本数据、4:2:0格式(YUV)的视频序列。在相同配置情况下，High profile（HP）可以比Main profile（MP）降低10%的码率。 根据应用领域的不同，Baseline profile多应用于实时通信领域，Main profile多应用于流媒体领域，High profile则多应用于广电和存储领域。

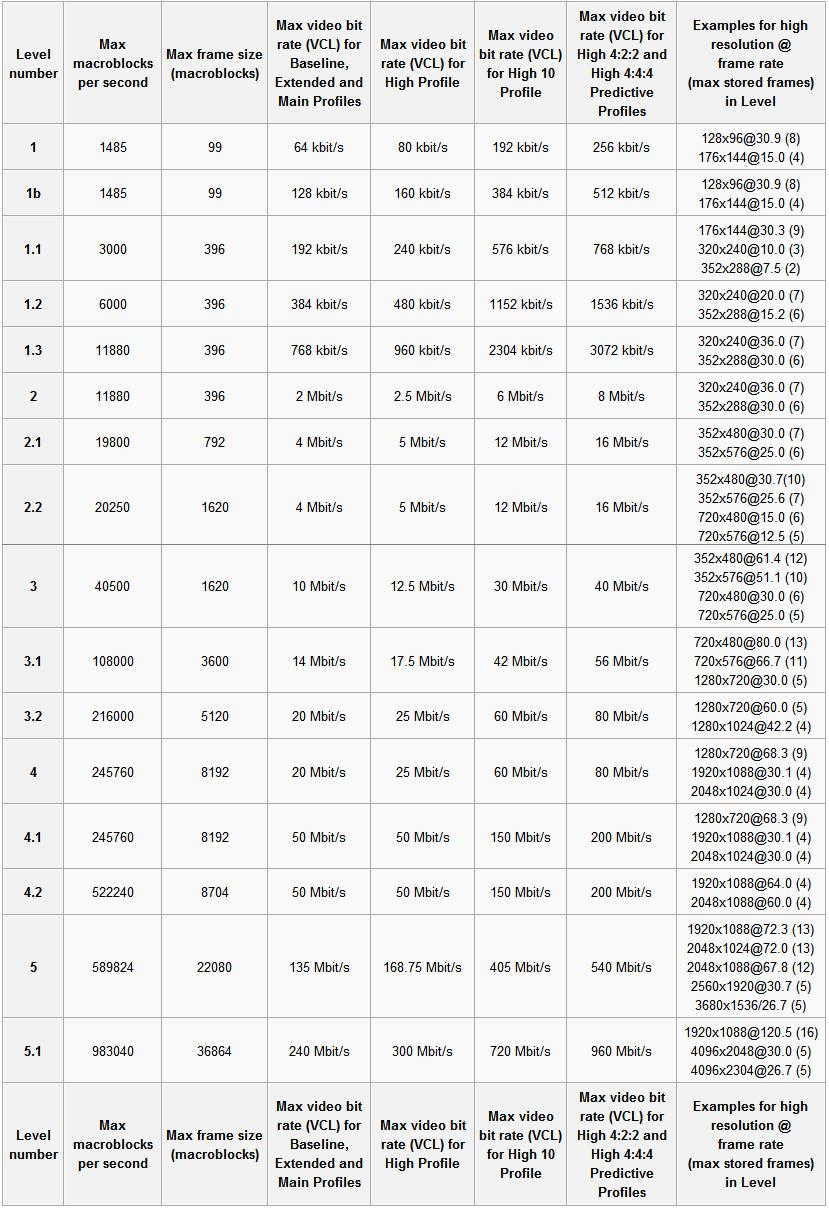

3.2、Level 主要参数：

3.3、fmpeg如何控制profile&level

ffmpeg -i input.mp4 -profile:v baseline -level 3.0 output.mp4

ffmpeg -i input.mp4 -profile:v main -level 4.2 output.mp4

ffmpeg -i input.mp4 -profile:v high -level 5.1 output.mp4

如果ffmpeg编译时加了external的libx264，那就这么写：

ffmpeg -i input.mp4 -c:v libx264 -x264-params "profile=high:level=3.0" output.mp4

从压缩比例来说，baseline< main < high ，对于带宽比较局限的在线视频，可能会选择high，但有些时候，做个小视频，希望所有的设备基本都能解码（有些低端设备或早期的设备只能解码baseline），那就牺牲文件大小吧，用baseline。自己取舍吧！

 4、图像参数集 (Picture Paramater Set, PPS)

每一帧编码后数据所依赖的参数保存于 PPS 中

一般情况 SPS 和 PPS 的 NAL Unit 通常位于整个码流的起始位置。
封装文件一般进保存一次，位于文件头部，SPS/PPS 在整个解码过程中复用，不发生变化。
然而对于实时流，通常是从流中间开始解码，因此需要在每个I帧前添加SPS和PPS；
如果编码器在编码过程中改变了码流参数（如分辨率），需要重新调整SPS和PPS数据。
