关键路径详解

Ve事件的最早发生时间
最早发生时间是由最长路径决定的，
结点是事件，边是活动，一个事件C被两个活动a、b所指向，a活动耗时3、b活动耗时5，则c事件最早要耗时5才能发生，因为事件C发生的前提是a、b两活动完成（可同时进行）。

事件最早发生时间=max{目标顶点的所有前提顶点的最早完成时间,对应的前提结点到目标顶点的活动消耗}(上图中C的前提顶点为A、B)
Ve(c )=max{A的最早完成时间+A到C的消耗(a(3)),B的最早完成时间+B到C的活动消耗(b(5))}

递推公式如下：
1、ve(源点)=0
2、ve(k)=max{ve{j},weight(j,k)}，j为k的任意前提结点，weight(j,k)表示<j,k>上的权值

Vl事件的最迟发生事件
在不推迟整个工程完成的情况下，保证后继事件j能在其最迟发生时间vl(j)能够发生时，该时间必须发生。

首先，汇点的最迟发生时间就是它的最早发生时间(汇点的最早发生时间就是工期)，所以求Vl的过程是从汇点倒推回去的。

为什么会有最迟发生时间呢？
在一个工程中，通常会存在某条路径耗时比其他路径久的多，所以耗时短的时间可以不必太早发生，有多余的缓冲时间。

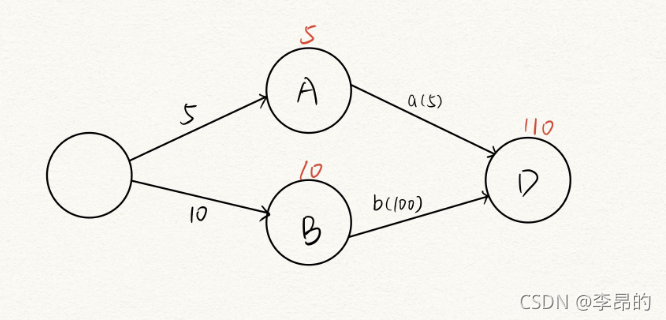

D是汇点，110是D事件的最早发生时间也是最迟发生事件。

如果在110天内工程必须完成，那么A事件最迟要在什么事件发生呢？
我们可以用110减去A到D的消耗(活动a(5))，得到105，也就是说A事件最迟可以在第105天发生，因为A一旦在第105完成就要立马执行活动a(5)，否则整个工期就会延后。指向A的活动最迟发生事件为100，可以在第100天开始。

而事件A最早可以在第5天就发生（最早第5天就完成了），但是可以推迟到第105天完成（最迟发生事件）

同理事件B的最迟发生事件是10，超过第10天发生工期就会延迟，最早也是在第10天发生。

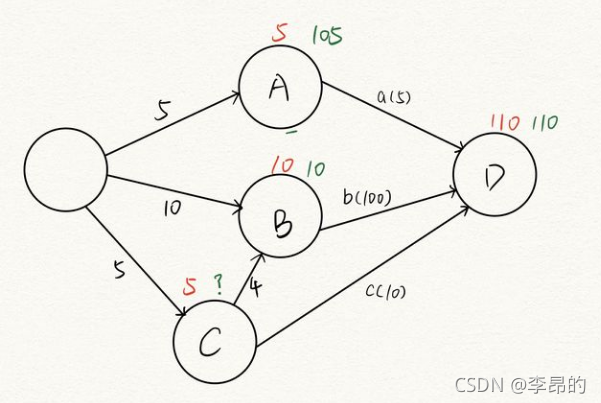

图中添加了一个顶点C，它是B顶点的前提，最迟发生时间用绿色表示，最早发生时间用红色表示。

则事件C的最迟发生时间为多少呢？
事件C的顶点有两个出度，也就意味影响两个后继顶点。如果用110-10得100，B顶点的发生前提是C顶点要发生，如果C在第100天发生，那么事件B发生要110天，事件D最早发生时间要120天，推迟了整个工期。

正确算法是事件B的最迟发生时间减去4得到6。一个顶点的最迟发生时间其实是由它的后继结点锁决定的，所以要从汇点往起点到推。找离C最近的结点，C的后继结点。

在上述例子中C有两个选择，第6天或者第100天，必须选择最小的才能不耽误后继结点的最迟发生。

递推公式：
1、vl(汇点)=ve(汇点)
2、vl(k)=min{vl(j)-weight(k,j)},k为j的前驱结点

活动最早开始时间–e
开始是针对活动，也就是图中的边。活动的开始时间，边的事件一旦发生就立刻开始，就是最早开始时间了。

公式：e(i)=ve(k)，边<k,j>表示活动i，k为以ai为出度的结点

活动最迟开始时间–l
假如你9点上班，坐车要2个小时，那么最晚为7点上班。
活动最迟开始时间=边所指向的事件最晚发生事件-边对应的活动所需要的时间

公式：l(i)=vl(j)-weight(k,j)，边<k,j>表示活动i，j表示以ai为入度的结点

时间余量d
活动最迟时间与最早开始是时间的差额，代表活动可以拖延时间，如果一个活动的时间余量为0，则表示该活动不能拖延时间，为关键活动，必须完成否则会拖延整个工期。

时间余量=活动最迟开始时间-活动最早开始时间
公式：d(i)=l(i)-e(i)

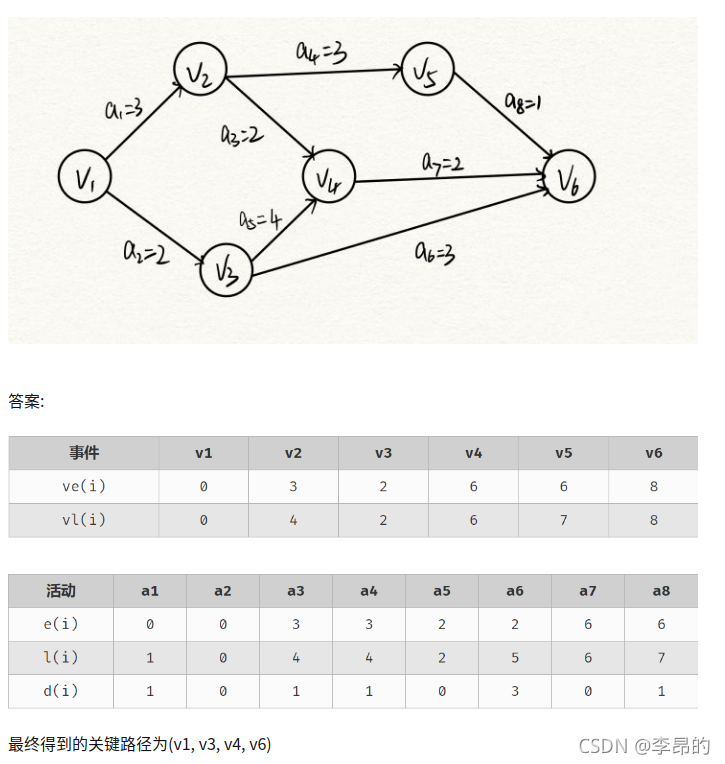

练习题

注意

• 关键路径上的活动都是关键活动，是决定整个工程的关键因素，因此可以可以通过加快关键活动来缩短整个工期，但是也不能随意缩短，因为一旦缩短到一定的程度，该关键活动就可能变成了非关键活动。
• 图中的关键活动不唯一，对于有好几条关键路径的图，只能加快其中某一条关键路径活动并不能缩短工期，只有加快所有关键路径上的关键活动才能缩短工期。
