物联网传感技术——电感式传感器

电感式传感器

电感式传感器是利用 磁路磁阻变化 引起线圈 自感或互感改变 来实现非电量的测量的，又称变磁阻式传感器。

• 特点：
  1）结构简单，无活动电接触点
  2）灵敏度高，分辨力大，能测出0.01微米甚至更小的机械位移变化，能感受小至0.1’'的微小角度变化，传感器的输出信号强，电压灵敏度一般每一毫米可达数百毫伏。
  3）重复性好，线性度优良。

• 缺点：
  存在交流零位信号、不宜高频动态测量。

电感式传感器

1.1 简单电感传感器

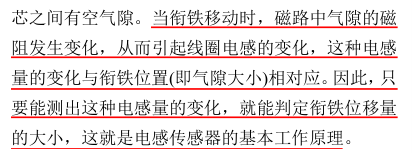

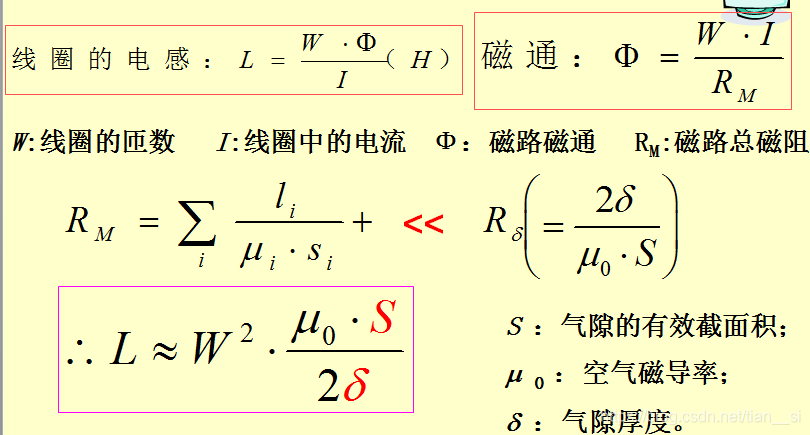

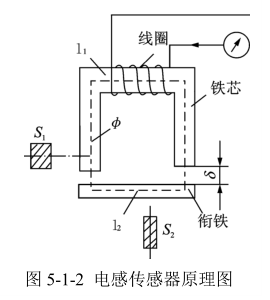

• 工作原理




• 输出特性

电感传感器的输出特性是指电感量输出与衔铁位移量输入之间的关系。
