用TDA7377做一款立体声功放,DIY功放了解一下？

功率放大器芯片TDA7377常用于汽车音响上。

用该芯片制作功放很简单，芯片外围需要的元器件很少，而且音质不错。

芯片外观长这样：

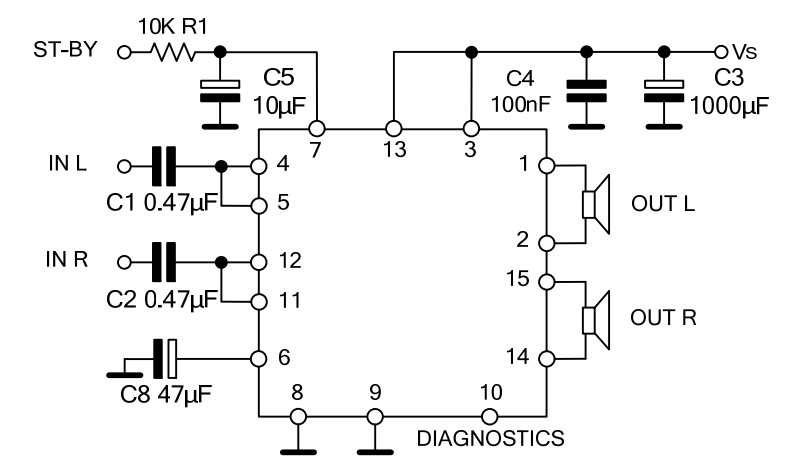

它可以使用双桥接输出到两个喇叭上：

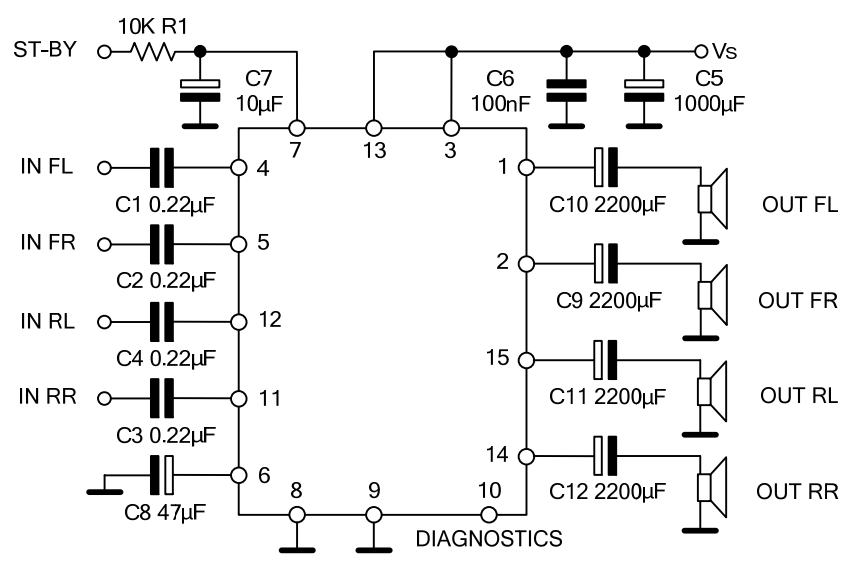

也可以使用非桥接四单端输出到四个喇叭上：

TDA7377的关键参数：

• 工作电压：8～18V

• 输出功率：最大2 x 35W（用14.4V供电且喇叭为4Ω时）

• 静态漏极电流：150mA（最大值）

• 失真率：小于0.3%

• 结温：-40℃～+150℃

下面是用这款芯片做的一款立体声功放，手工DIY的：

下面来看实物与电路的对应图。

1、功放芯片TDA7377：

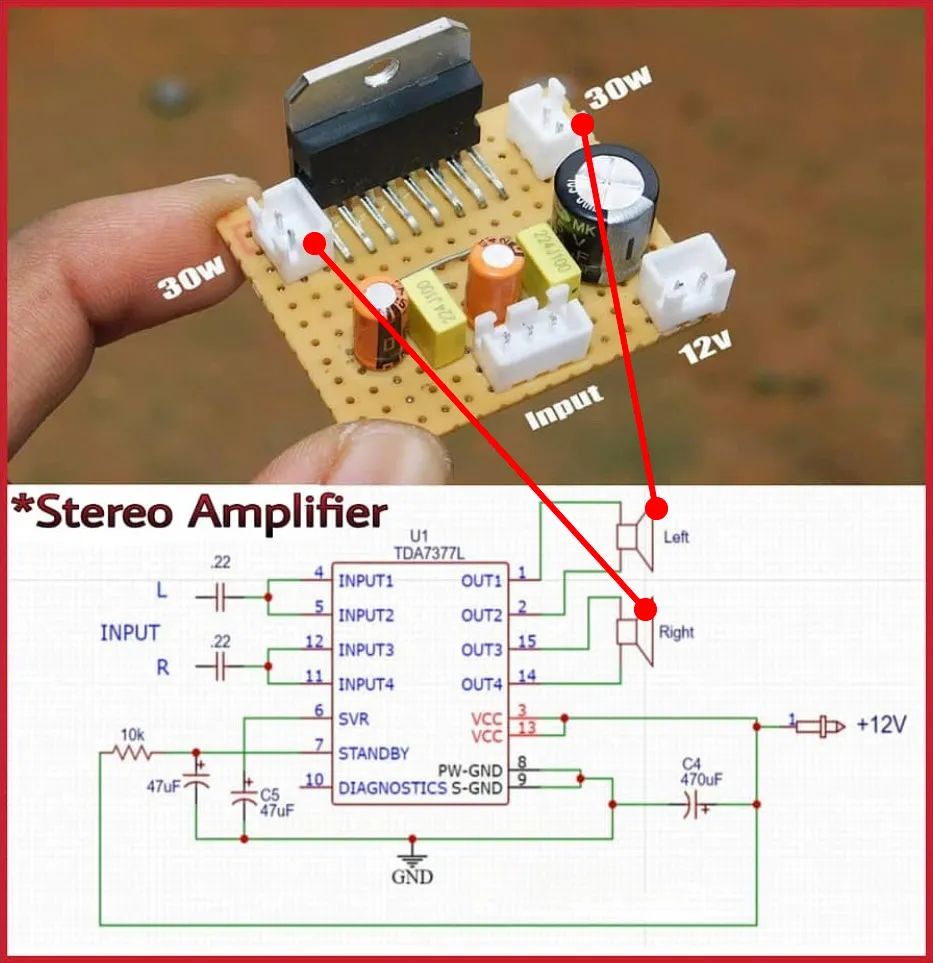

2、喇叭接口：

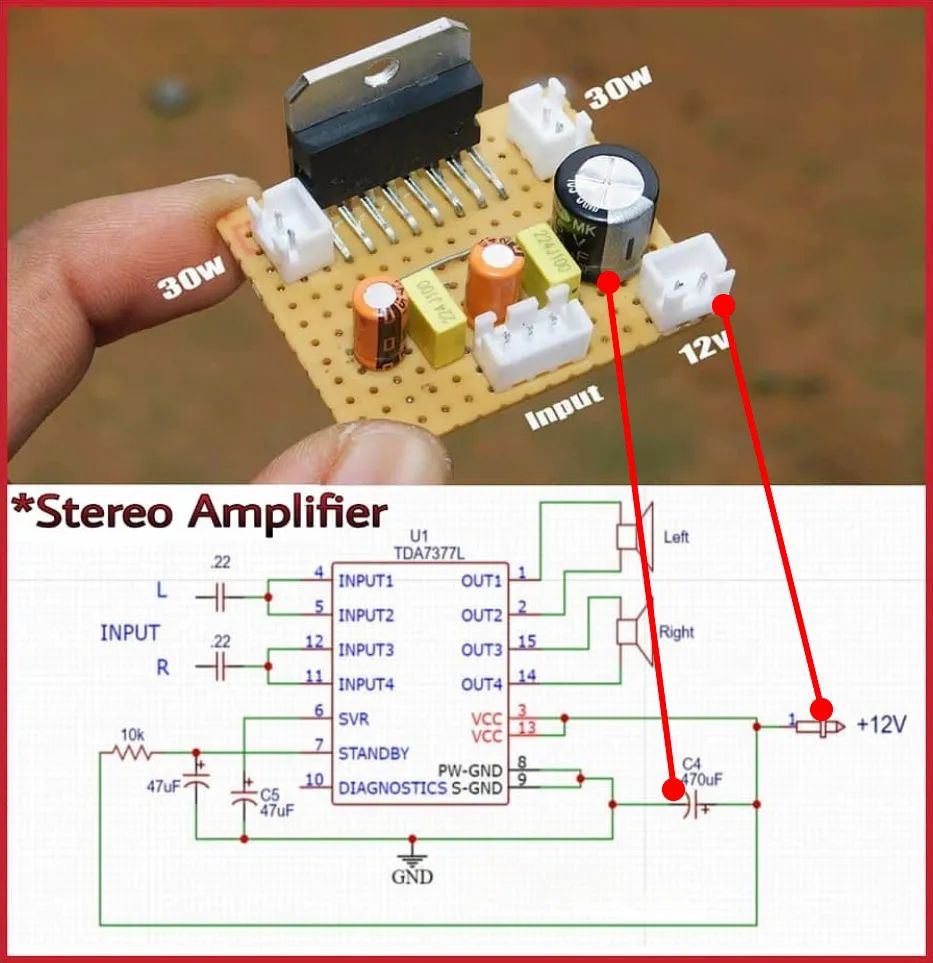

3、电源12V和电源滤波电容：

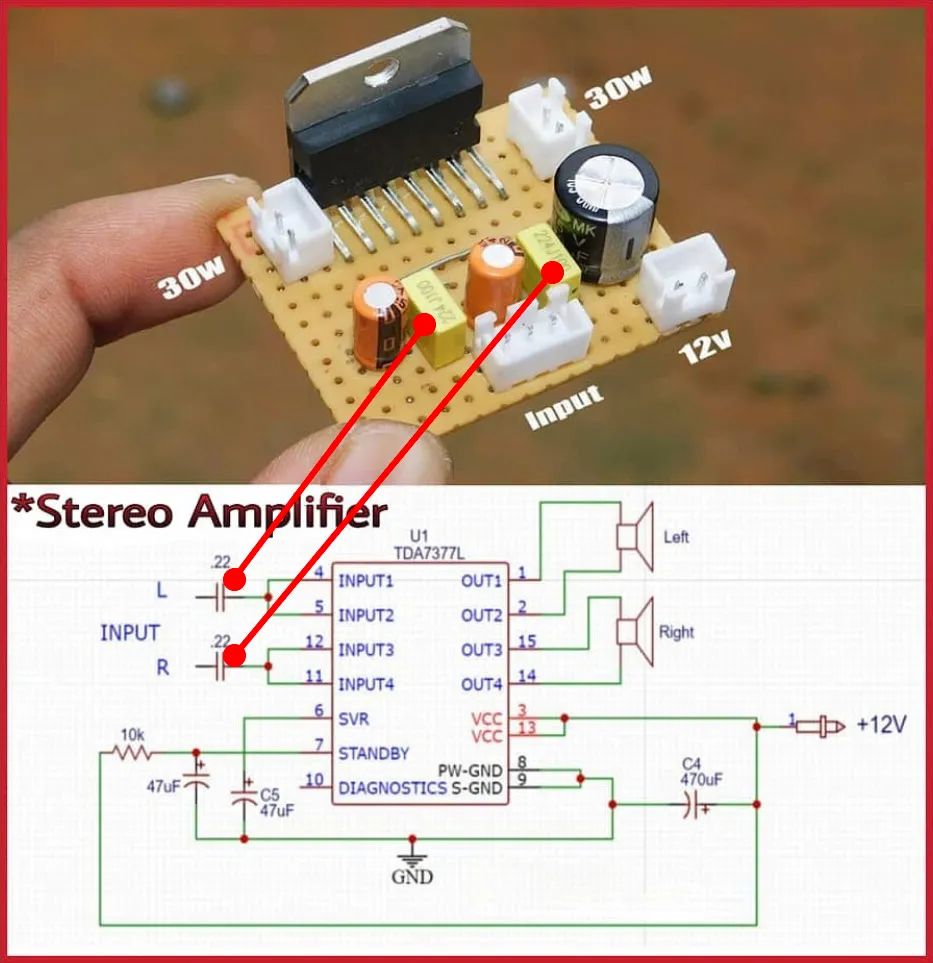

4、音频输入耦合电容0.22uF共2颗：

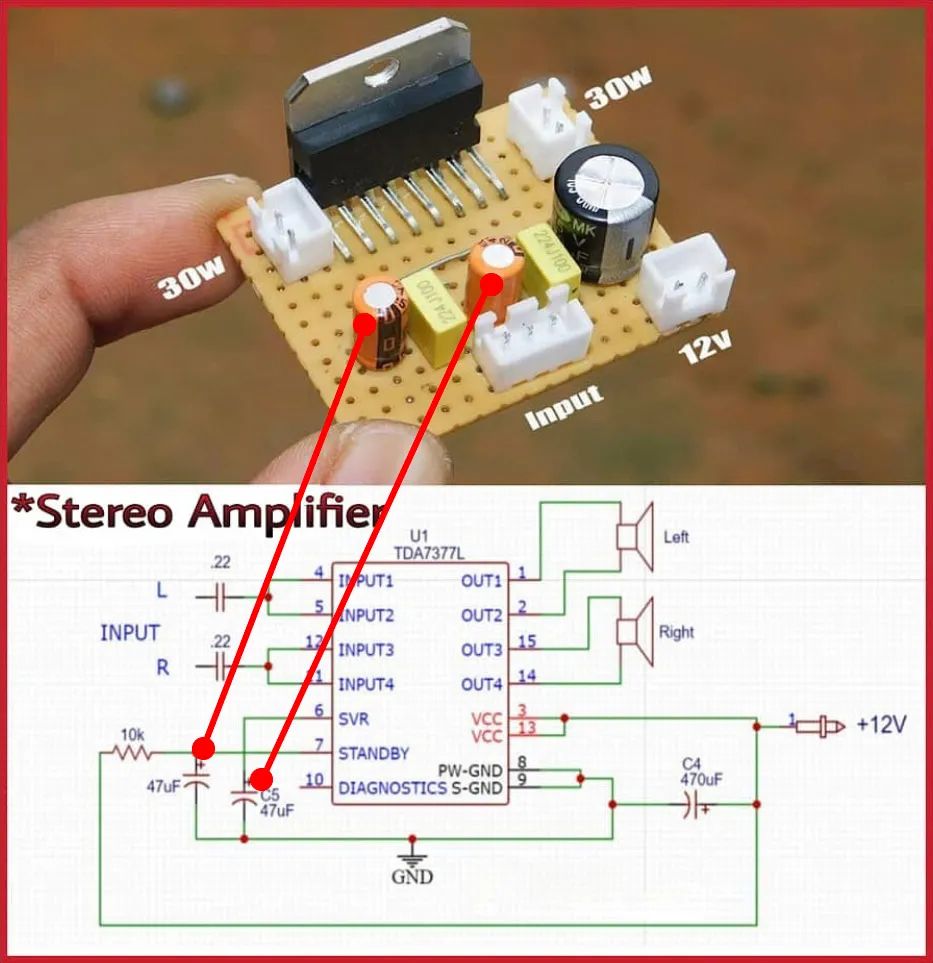

5、其他电容2颗：

芯片外围元件很少，以至于电路没什么好分析的。

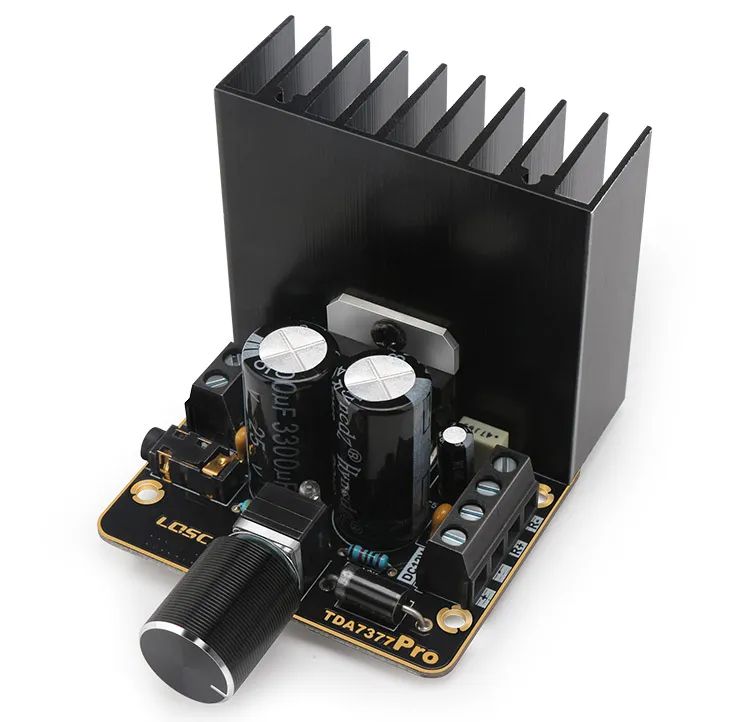

另外，某宝上有人做成成品，看起来很漂亮，二三十块钱就可以买到：（非广告，非建议购买）

大家可以自己做一个玩玩，自己亲手做的功放音箱播放的声音，绝对更动听。

如果喜欢这篇文章，记得点赞告诉我，下次再见！
