View的绘制

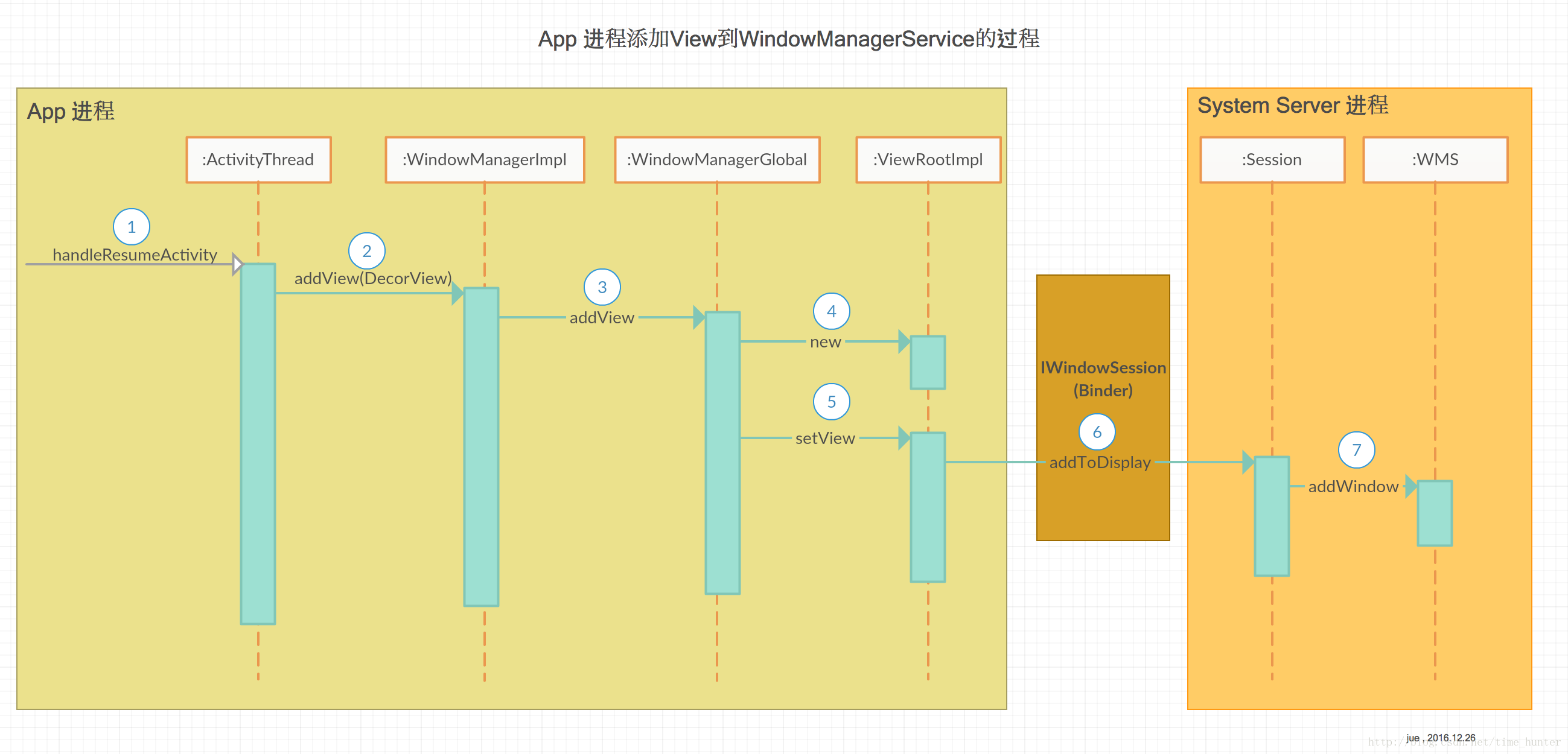

将View添加到WindowManagerService的过程

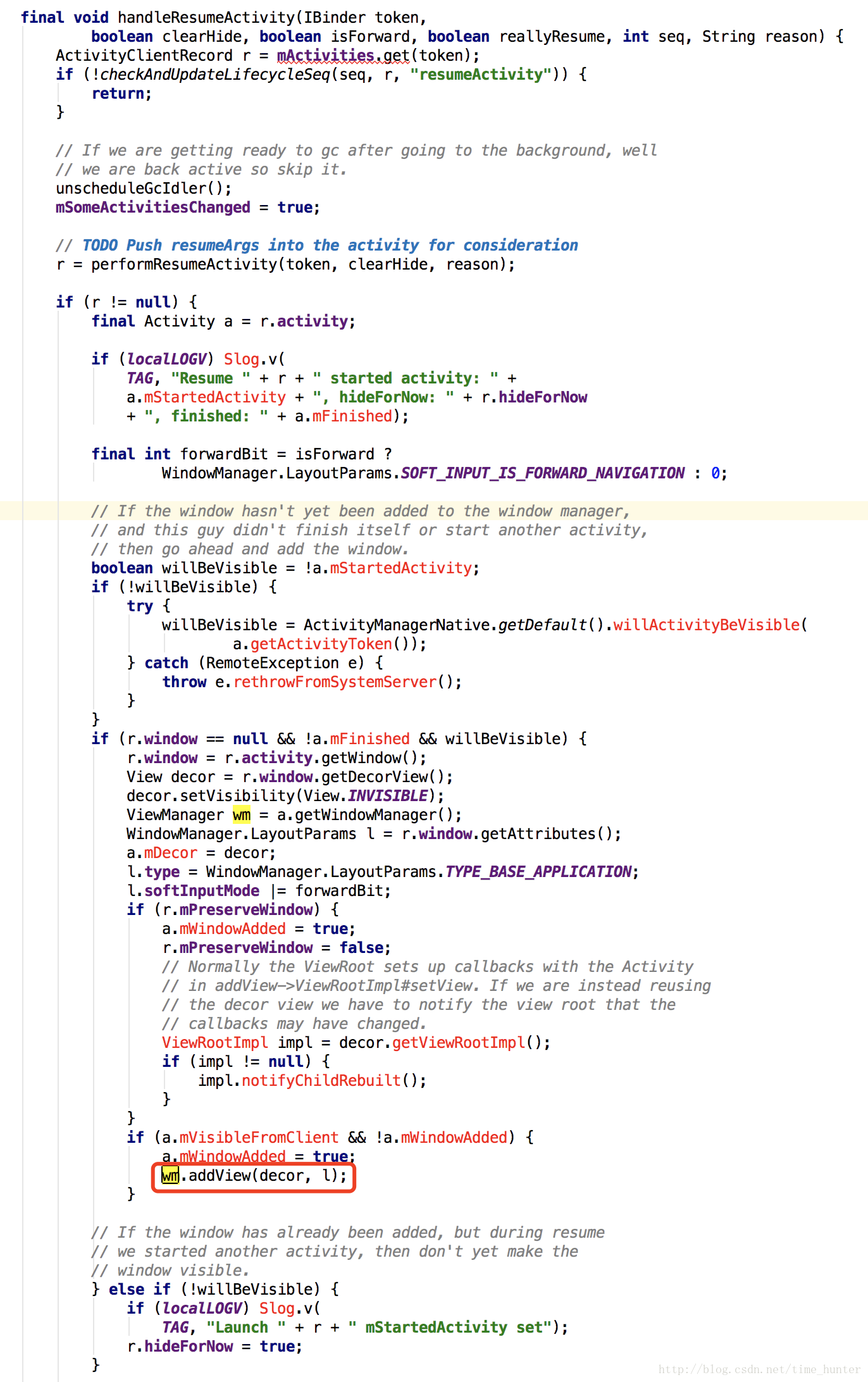

1 : ActivityThread.handleResumeActivity

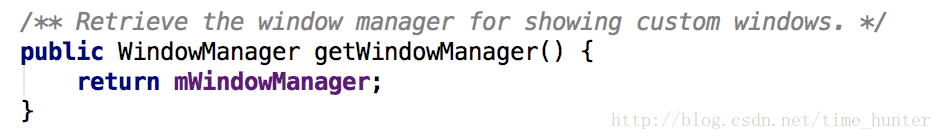

从上面可知，WindowManager是通过Activity的getWindowManager获取到的

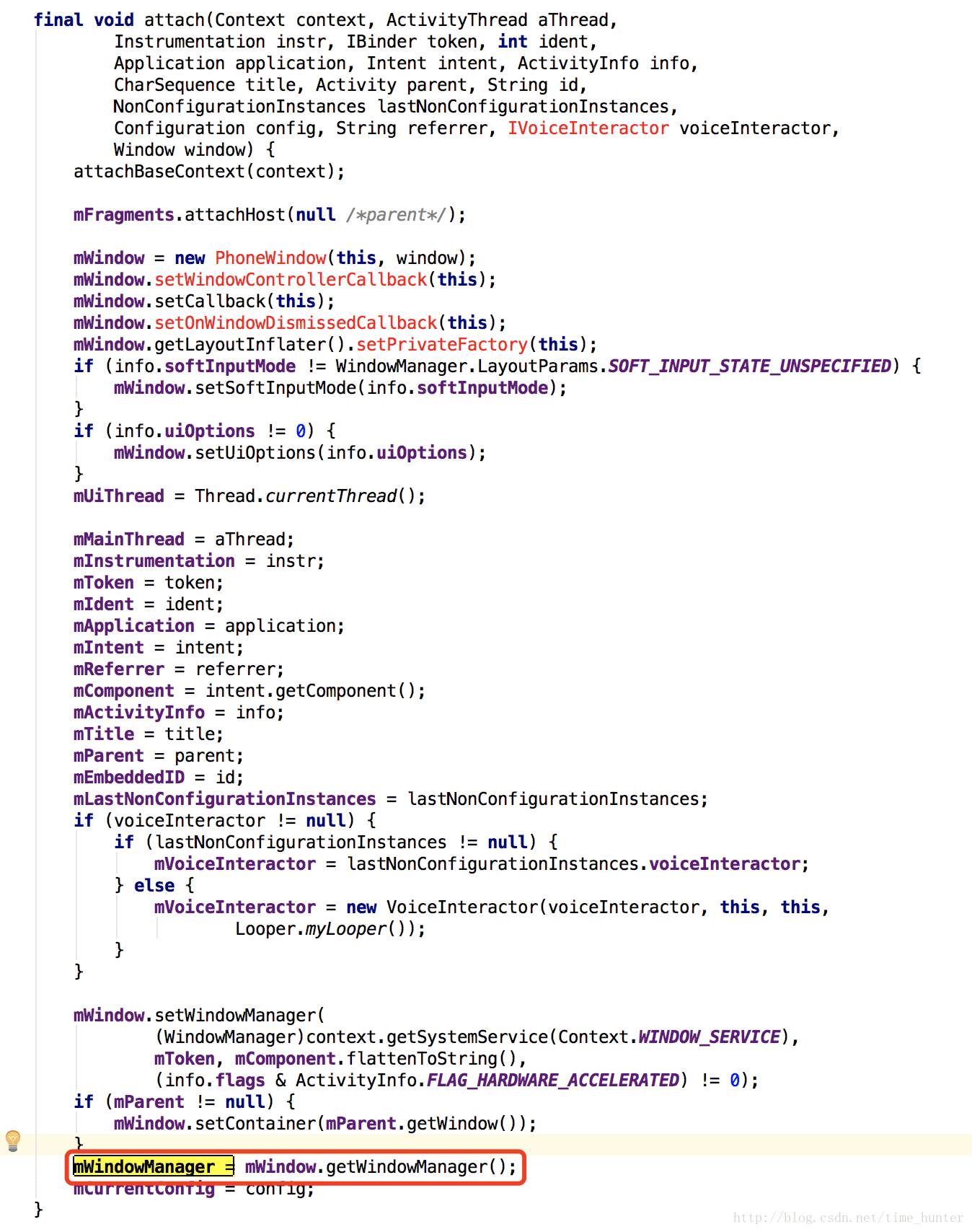

更进一步，发现WindowManager是在attach的时候被赋值的。

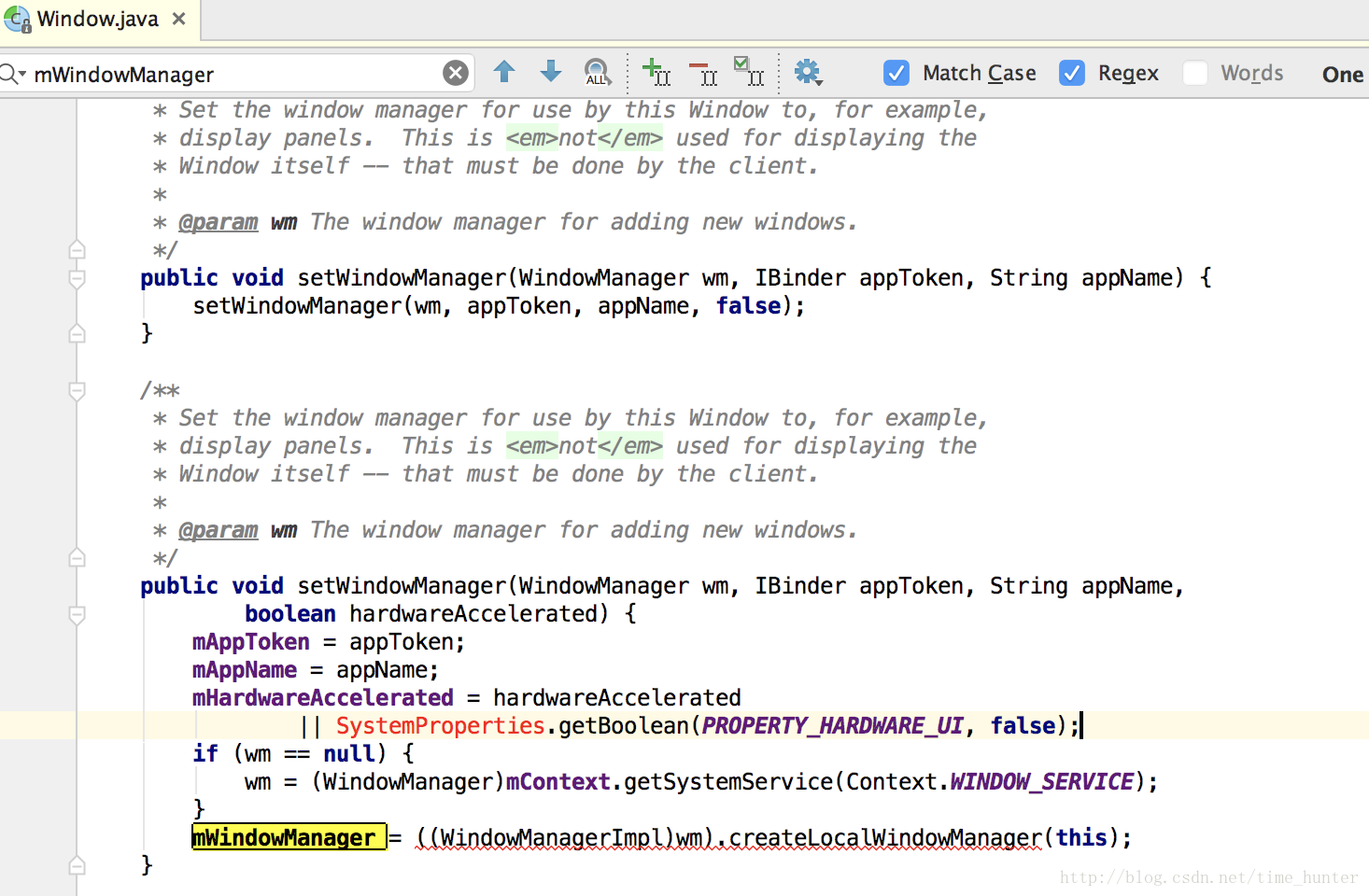

mWindowManager又是通过mWindow获取的，我们知道，mWindow的实际是PhoneWindow类型的。那么继续看看mWindow的实现。在PhoneWindow的父类Window中。

可知，实际的类型的是WindowManagerImpl。也就是说上面的代码实际执行了WindowManagerImpl的addView方法。

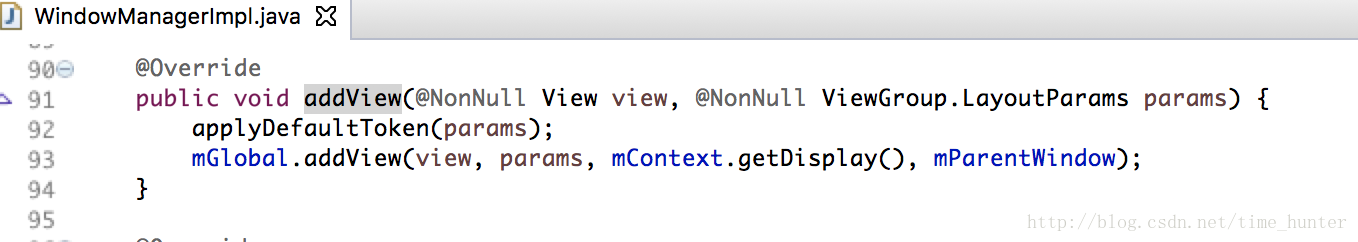

2 :  WindowManagerImpl.addView

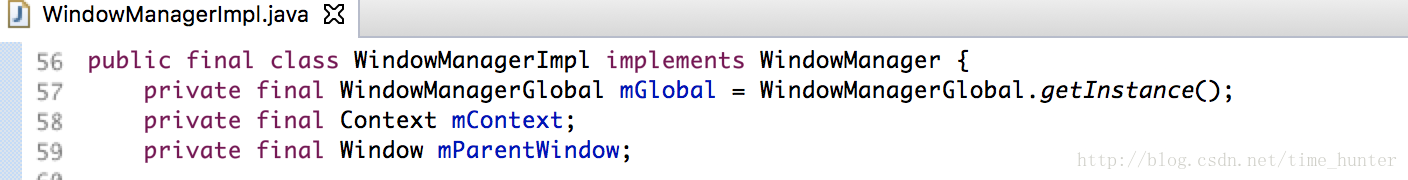

可知，mGlobal是什么类型的呢?

可知，WindowManagerImpl实际上是WindowManagerGlobal类型的，那么便执行WindowManagerGlobal的addView方法。

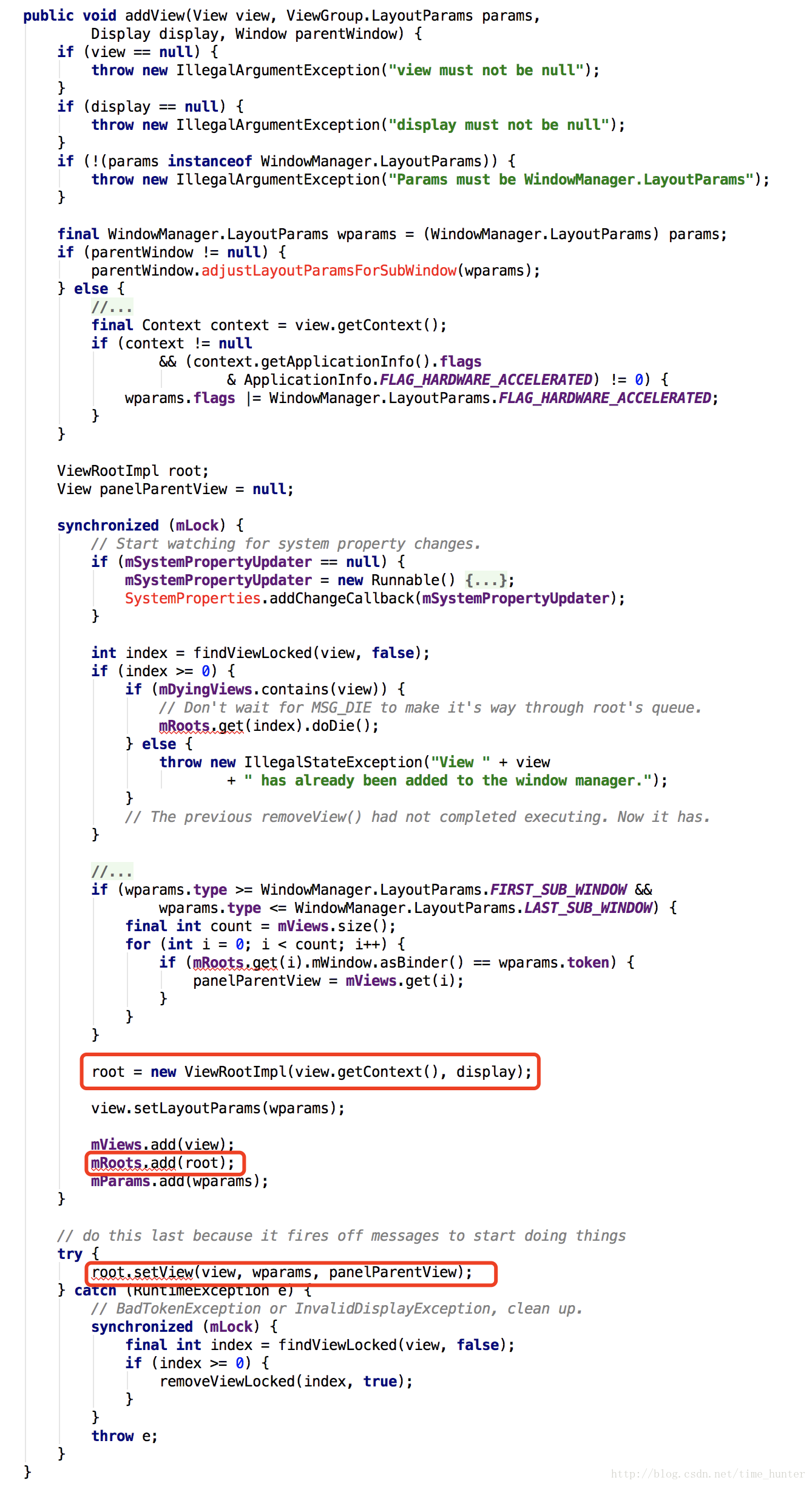

3 : WindowManagerGlobal.addView

从上图可知：

1.WindowManagerGlobal创建了ViewRootImpl

2.把view添加到了mRoots。

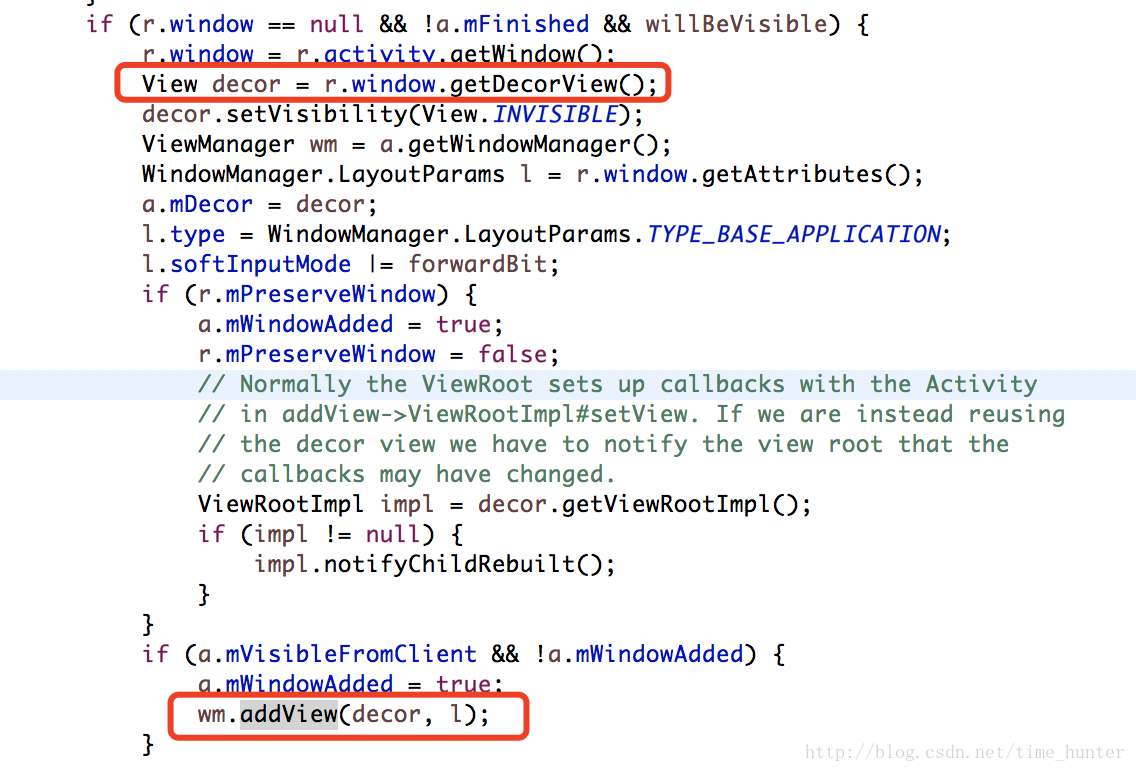

这个view是什么呢？通过下图可知，实际上便是DecorView

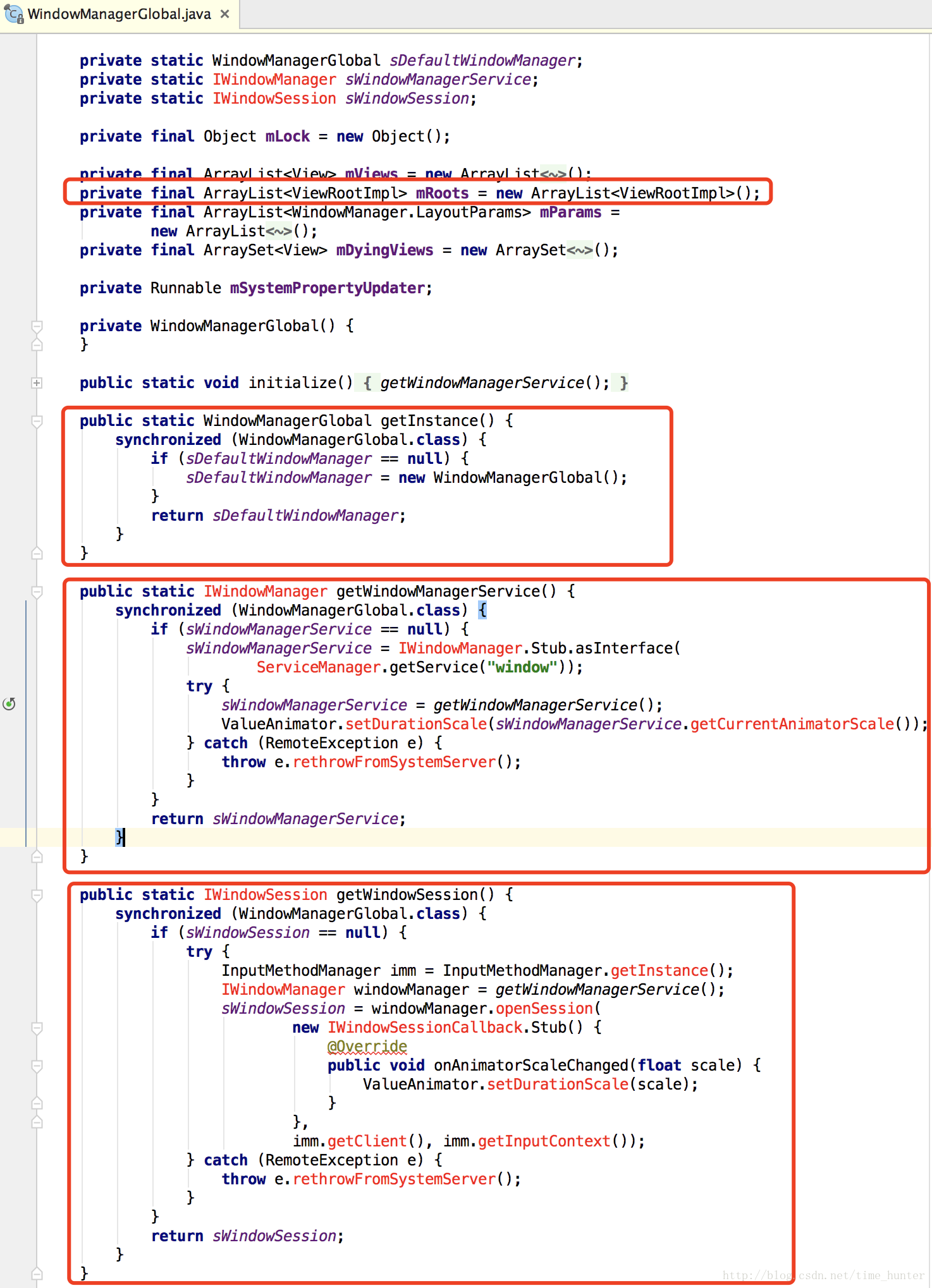

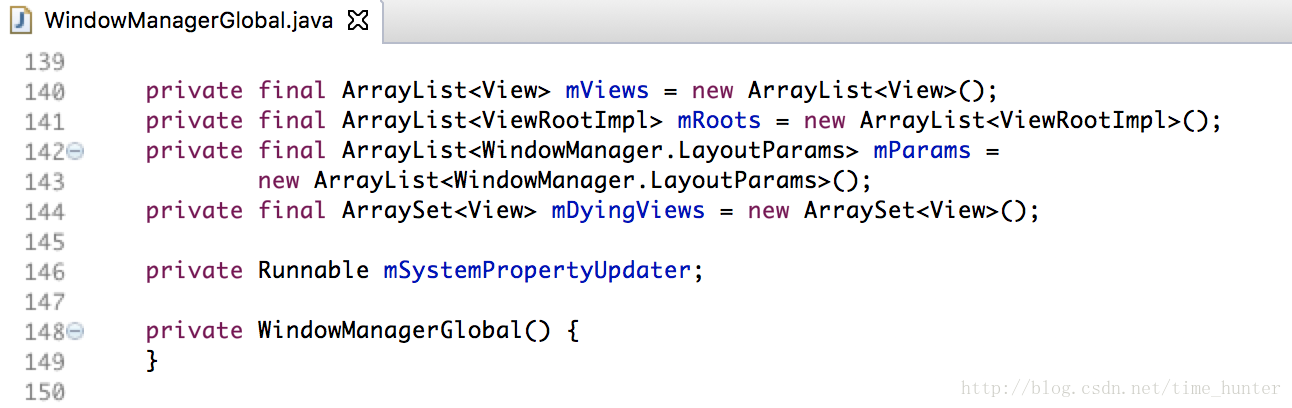

mRoots又是什么呢？下图可知，mRoots是ViewRootImpl的容器。另外可知，mViews是所有DecorView对应的容器。

3.执行了ViewRootImpl的setView方法。

4 : 创建ViewRootImpl，从上面的图中已经可知。

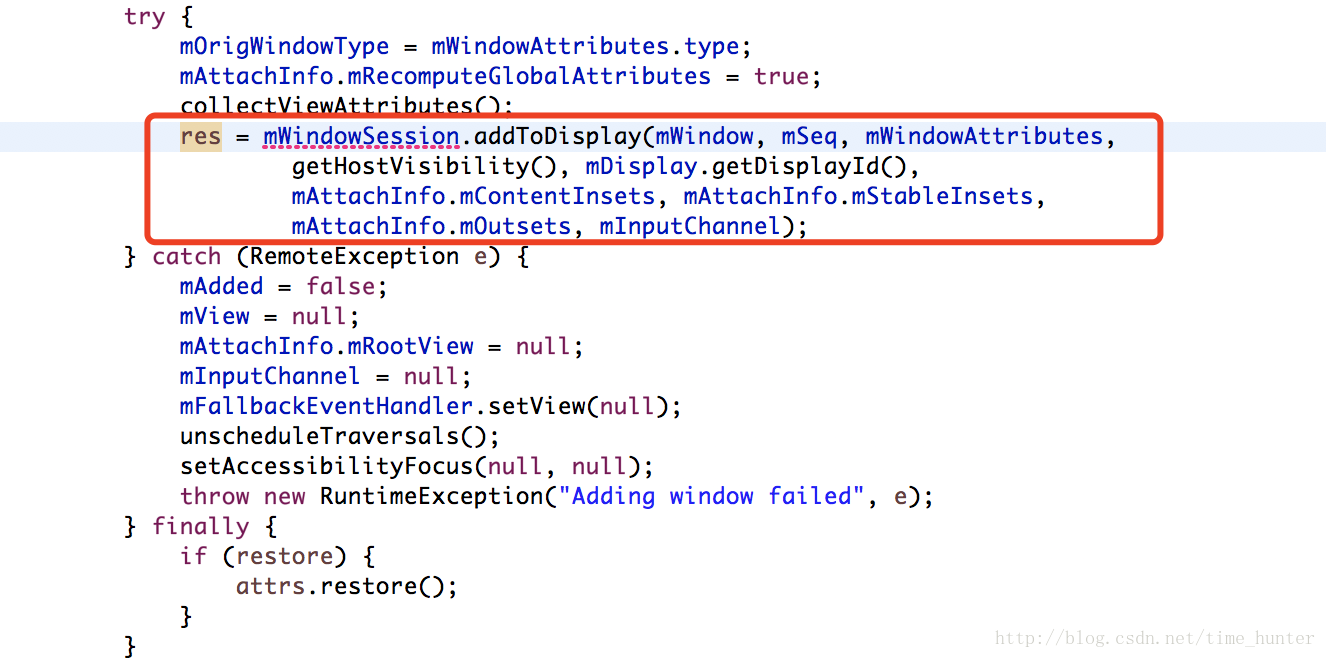

5 : ViewRootImpl.setView

ViewRootImpl执行了很多，其中最重要的是执行了mWindowSession.addToDisplay

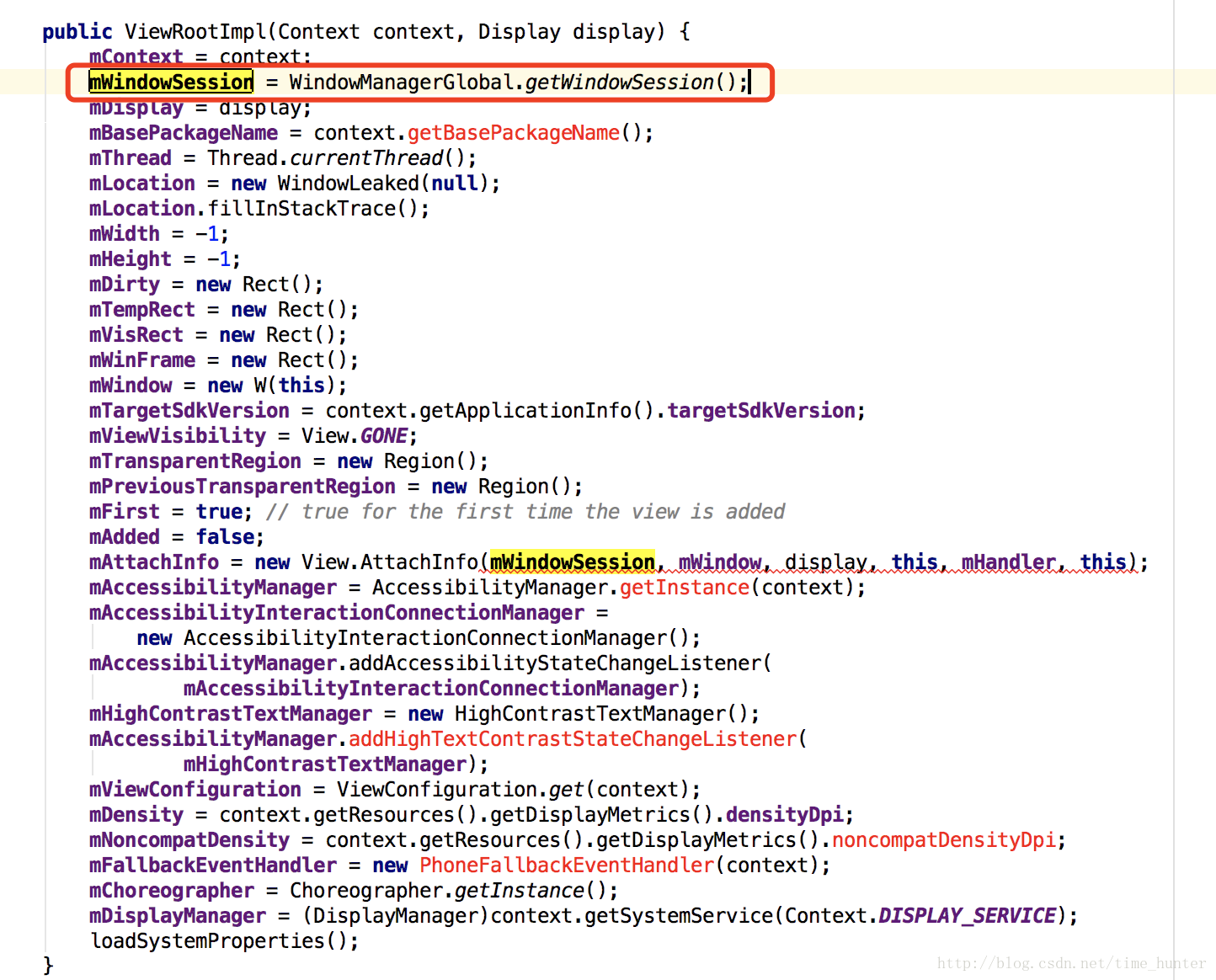

mWindowSession是什么？

再看下WindowManagerGlobal的getWindowSession方法

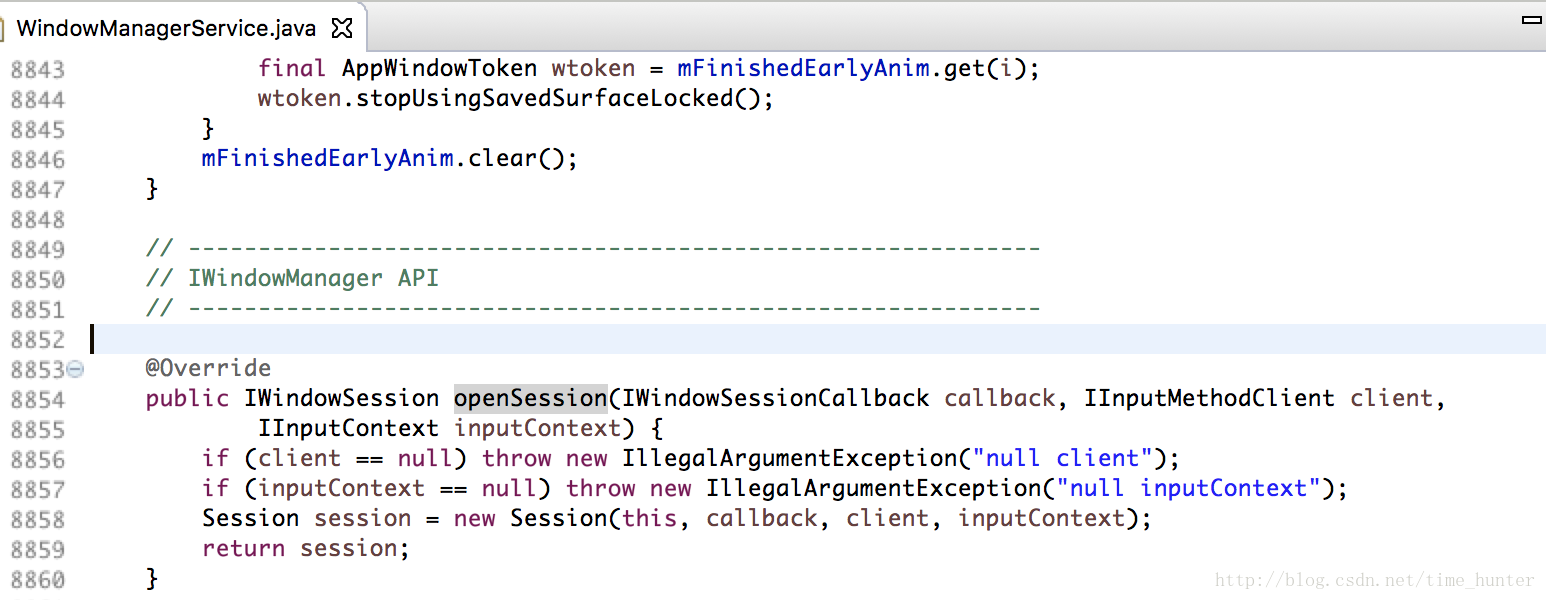

WMS的openSession实现

mWindowSession实际上是SystemServer中Session的远程代理。

6 : 通过Session的远程代理，通知SystemServer进程的Session addToDisplay.

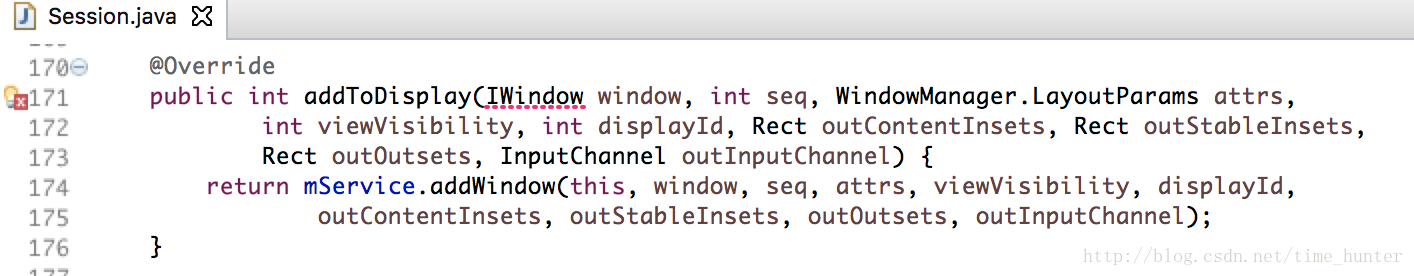

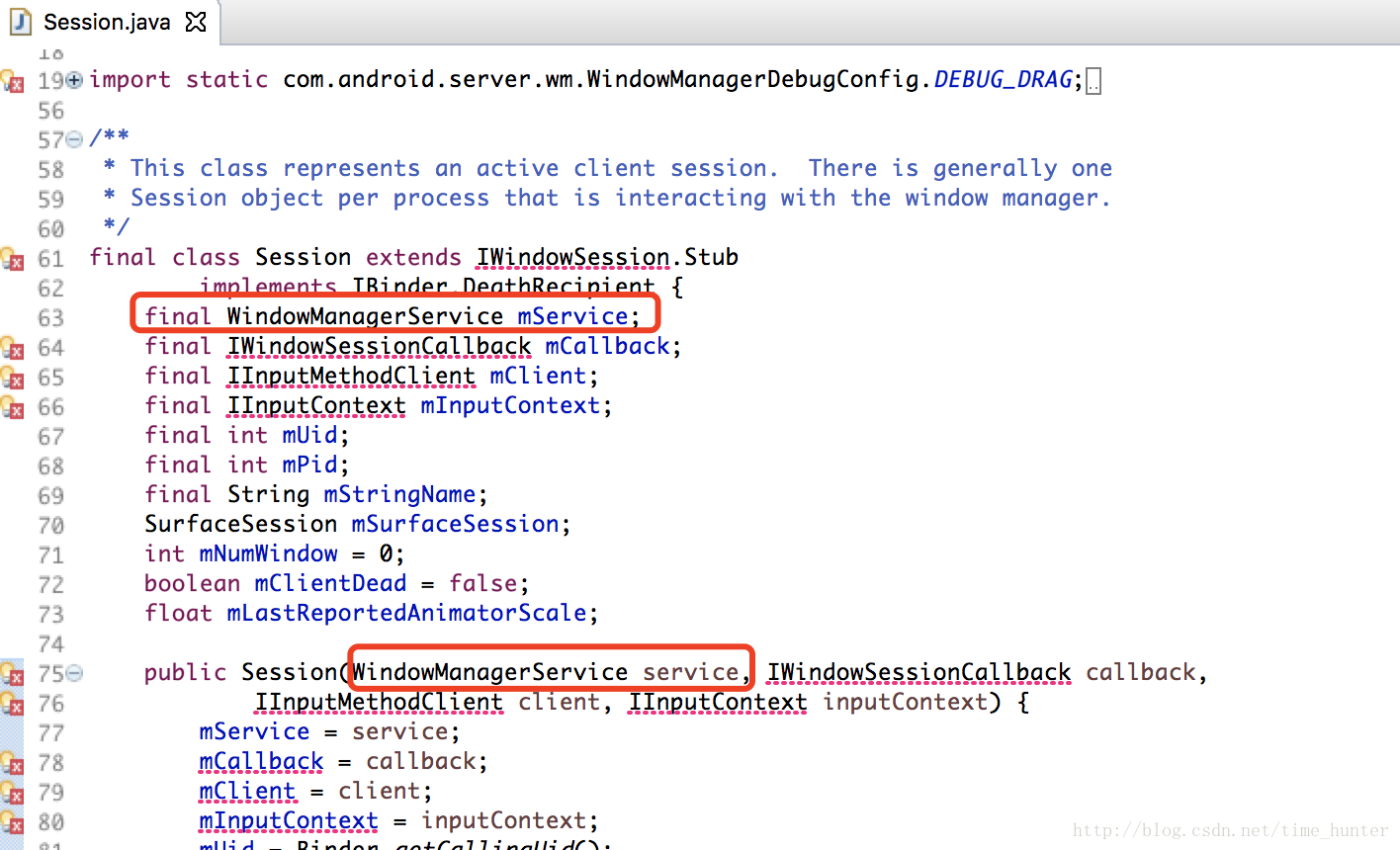

mService是什么类型的呢？

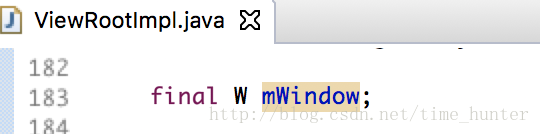

7 ：Session调用WMS的addWindow方法。发现addToDisplay第一个参数是mWindow类型。mWindow是什么呢？查看代码后发现其是IWindow类型的。再回头看看ViewRootImpl传递的是什么

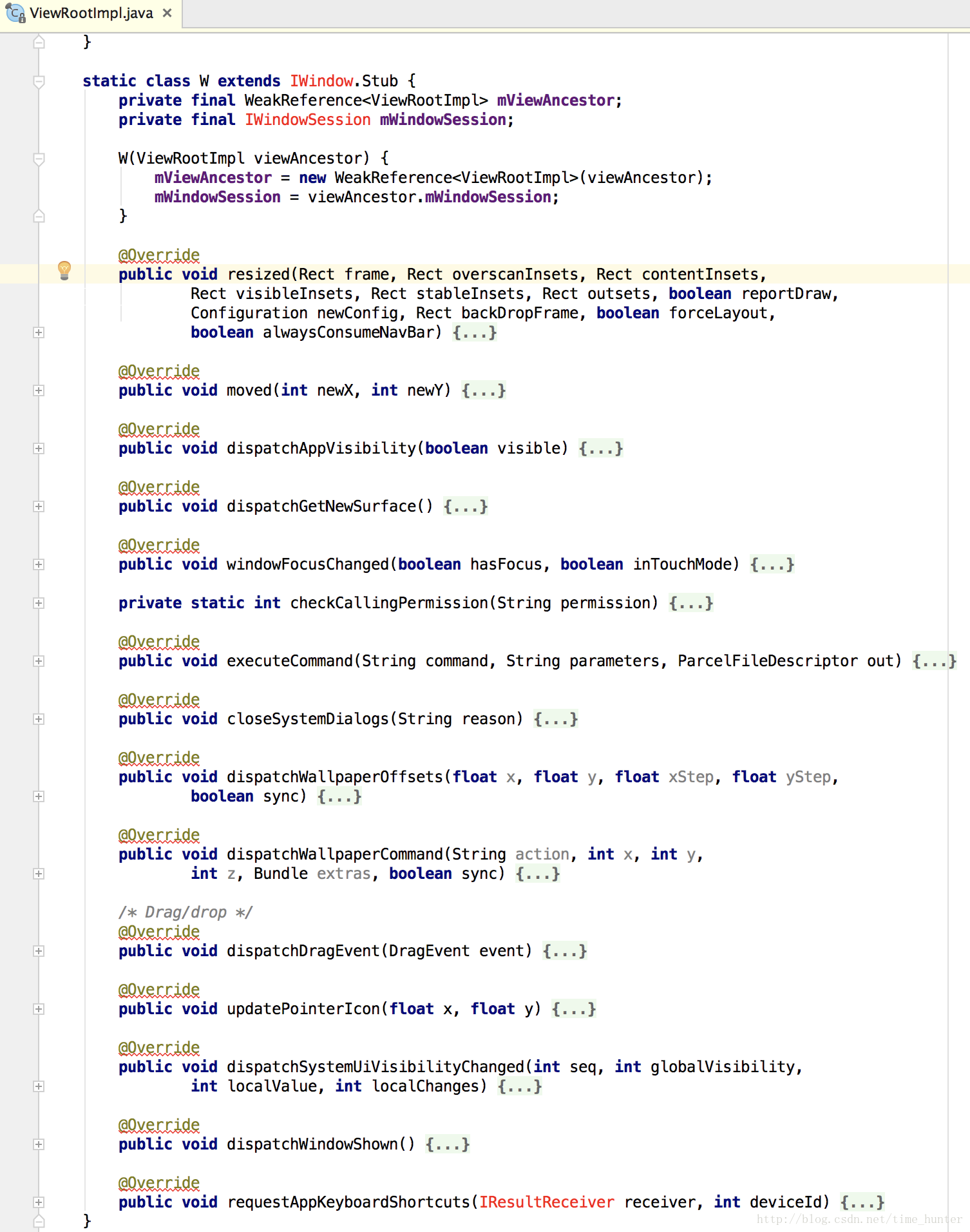

W类型是什么?

发现其用于进程通信的。应该是从WMS进程（System Server进程），对App进程通信的途径。

App进程 与  WMS进程(SystemServer进程）进行通信的方式

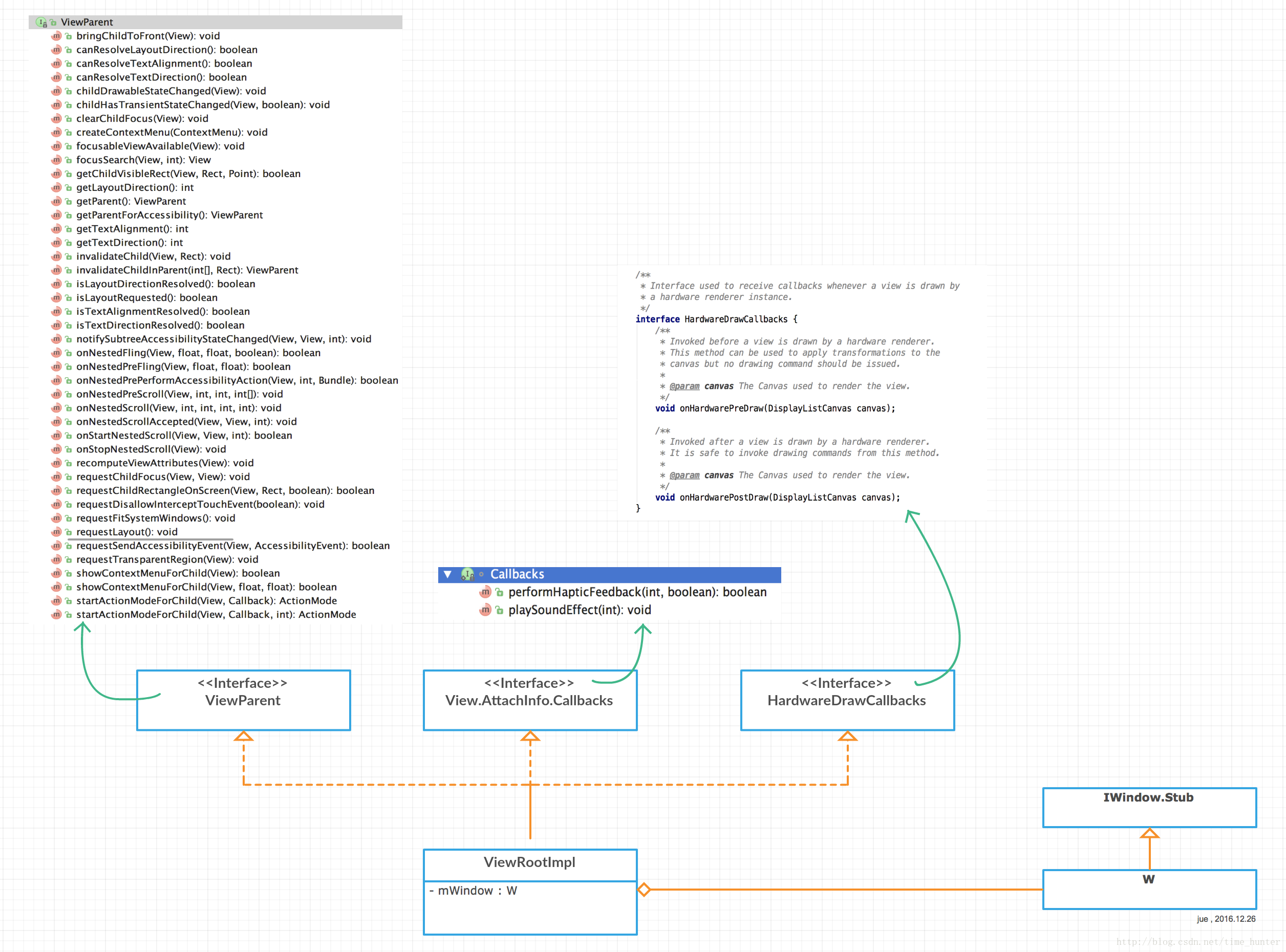

ViewRootImpl的类图结构

View的三个方法: measure、layout、draw。

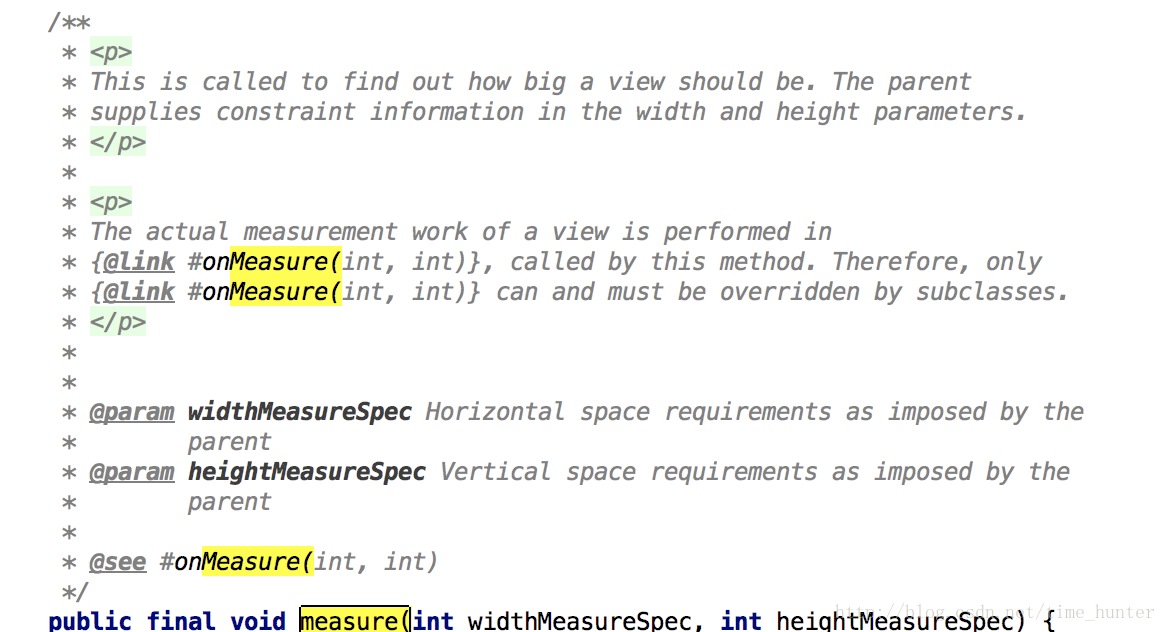

measure

可知：

1. 这个方法被用来得出一个view应该有多大。
2. 父容器通过参数给出 宽 和 高 的约束信息。
3. measure方法会调用onMeasure()
4. 真正的测量工作在onMeasure里。
5. 参数：父容器 对 横向／竖向 间距的要求。
6. measure，方法是final的，不能够override。

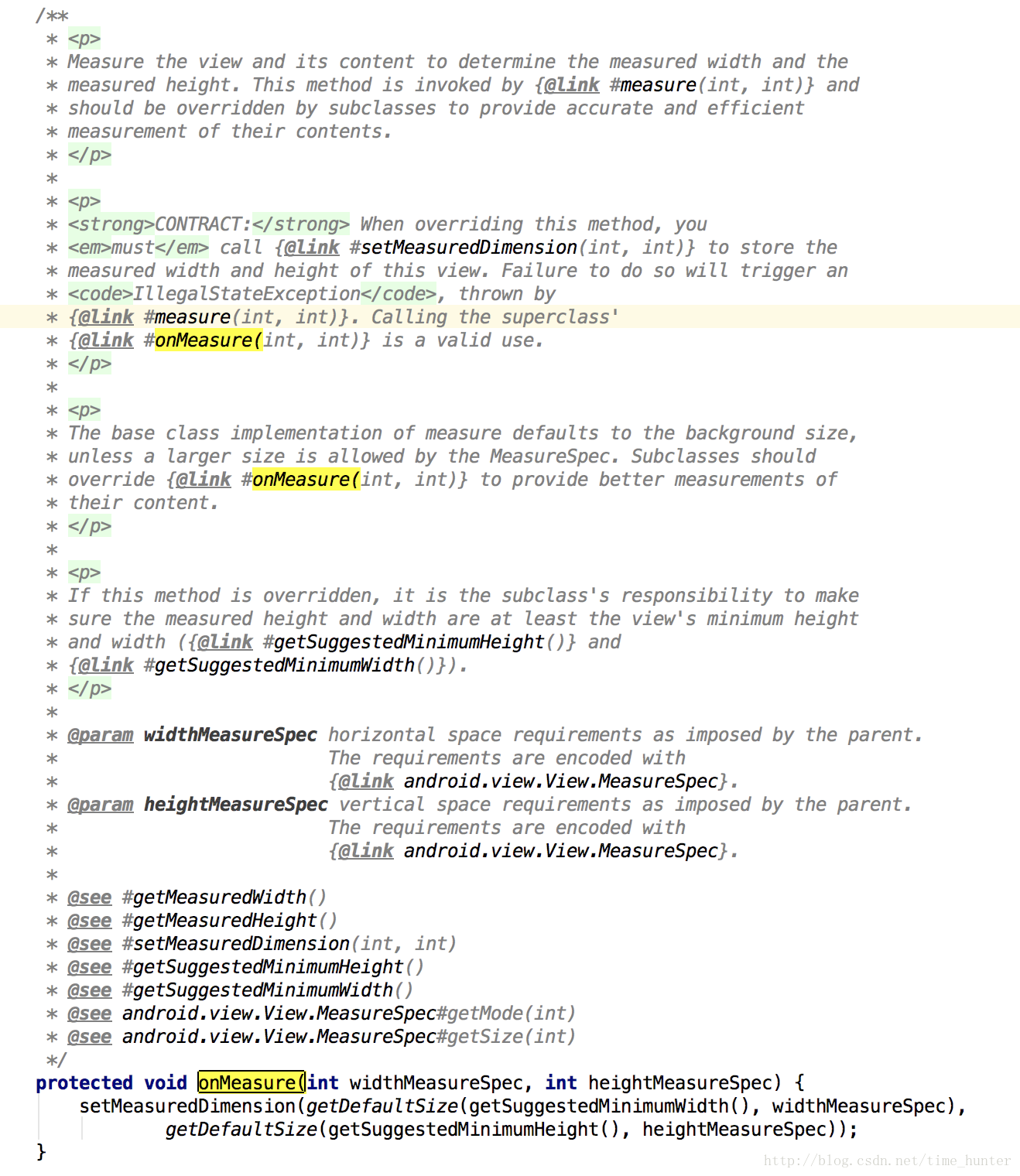

onMeasure方法

可知：

1. 测试当前view 以及 其内容，来得出实际的宽 和 高。
2. 这个方法被measure调用。
3. 当override这个方法的时候，需要调用setMeasuredDimension方法去记录这个view的实际宽高。如果没有执行这个方法，会抛出异常。

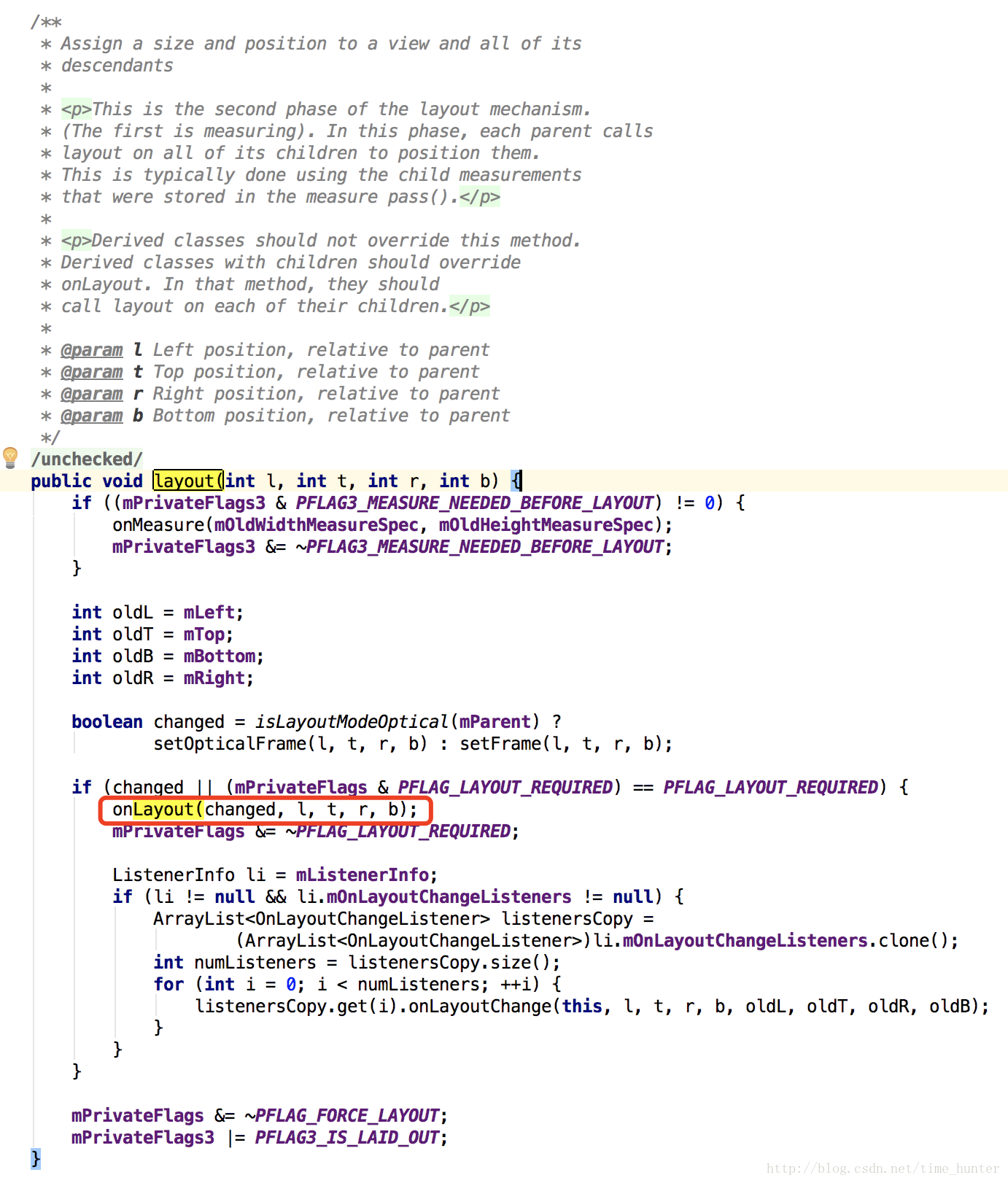

View的layout方法

可知：

1. 设定一个view及其子视图的大小 和 位置（相对于父容器的位置）。
2. layout是布局机制的第二步，第一步是测量measure。
3. 每个父容器，对其子view调用layout方法，给子view指定位置。
4. view的子类不能覆盖这个方法，而应该覆盖onLayout方法，对于每一个子view，都应该调用子view的layout方法。
5. layout方法调用onLayout方法。

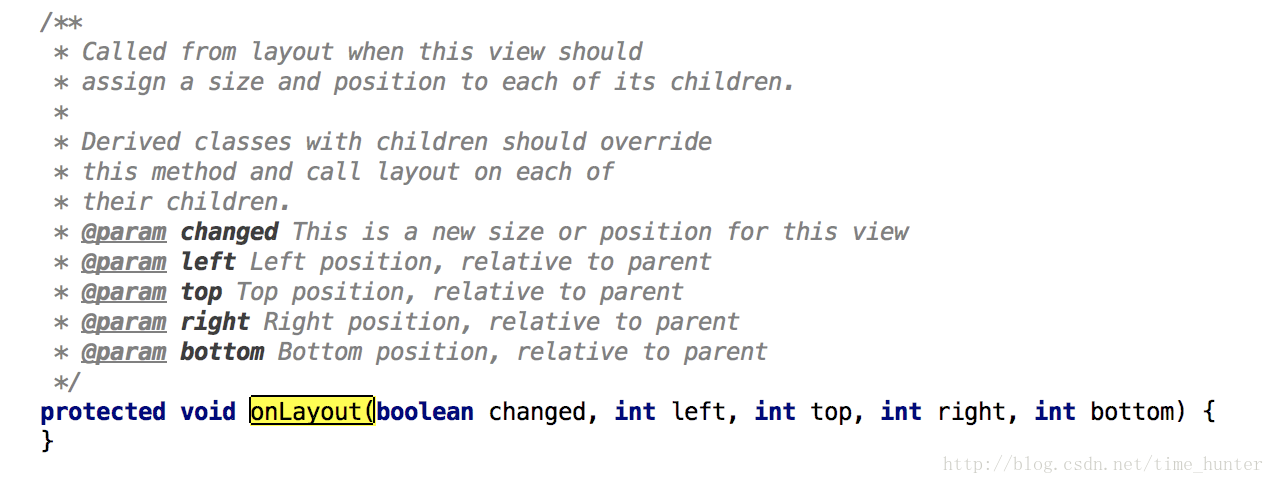

View的onLayout方法

可知：

1. View的onLayout方法，并没有实现任何代码。
2. 在layout方法中被调用。
3. 含有子view的类(即ViewGroup的子类)，应该override这个方法，然后对每一个子view调用layout。

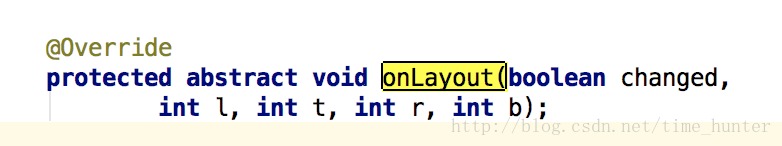

ViewGroup的layout方法

可知

1. ViewGroup里的onLayout方法是抽象的。（因为事实上ViewGroup并不能确定如何摆放子视图）

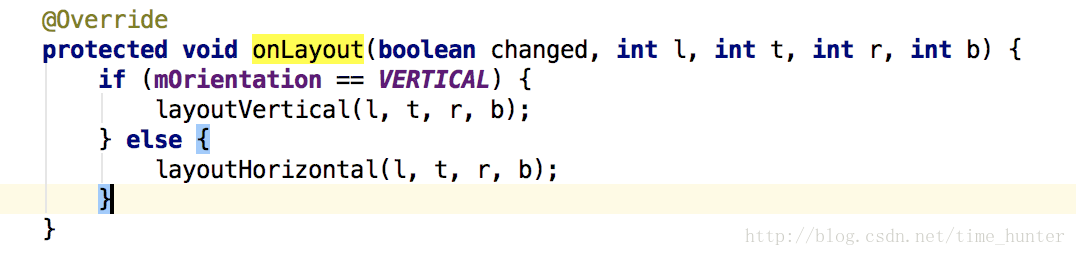

LinearLayout的onLayout方法

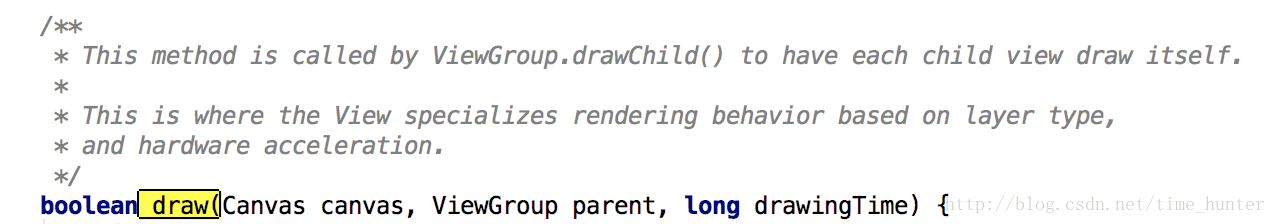

View的draw方法

可知：

1. 这个方法在ViewGroup的drawChild里被调用。
2. ViewGroup的每个子View都负责自己绘制自己。

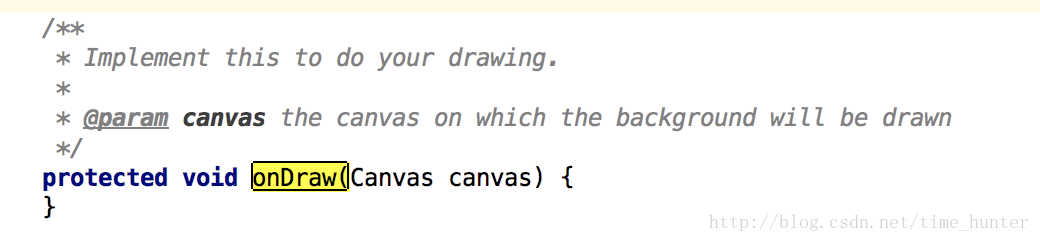

View的onDraw方法

可知：

1. onDraw空实现。
2. 子类可以自己实现。

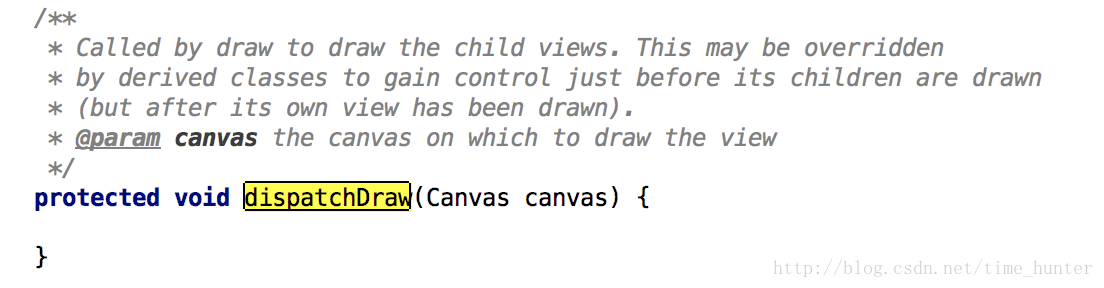

View的dispatchDraw

可知：

1. 被draw方法调用，用于绘制子view。
2. 这个方法可能被子类覆盖。
