陶瓷电容器直流的漏电流标准值的方法

陶瓷电容器直流的漏电流标准值的方法

直流的漏电流标准值并非规定的，但绝缘电阻值为规定值。可通过绝缘电阻的规定值及产品额定电压，利用算式I=V/R推算漏电流。但是，依据村田规定的绝缘电阻标准值计算出值，所谓保障也只限绝缘电阻产品。

1. 绝缘电阻标准值计算漏电流的方法
例：GRM155B31H103KA88

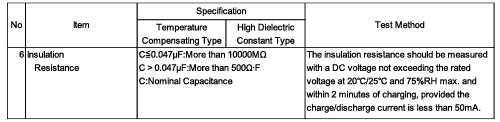

(1) 确认GRM155B31H103KA88的保证性能的绝缘电阻标准值。

(2) GRM155B31H103KA88的容量小于0.047μF，绝缘电阻的标准值则大于10000MΩ。
(3) I=V/R中代入绝缘电阻标准值的10000MΩ及品名GRM155B31H103KA88的额定电压50V。
(4) I=50/10000M
(5) I（漏电流）=0.0005μA以下

2. 由ΩF推算绝缘电阻的标准值，计算漏电流的方法
例：GRM188B30J106ME47
(1) 确认GRM188B30J106ME47品名的保证性能的绝缘电阻标准值。

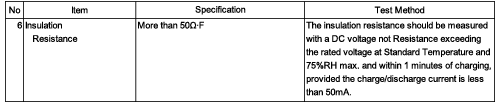

(2) 根据下表GRM188B30J106ME47的绝缘电阻标准值为50ΩF以上。
(3) 单位ΩF为电阻及静电容量的乘积，50ΩF除以品名的静电容量值得绝缘电阻标准值。
(4) 绝缘电阻=50ΩF/10μF
(5) 绝缘电阻=5MΩ（μ=10-6、M=106）
(6) I=V/R中代入绝缘电阻标准值的5MΩ及品名GRM188B30J106ME47的额定电压6.3V。
(7) I=6.3/5M
(8) I（漏电流）=1.26μA以下

*何为ΩF
绝缘电阻单位之一。
规定绝缘电阻的标准值为标称静电容量值及绝缘电阻的乘积（CR积），单位为ΩF。
一般而言，单位容量（μF）决定绝缘电阻，根据容量，绝缘电阻变动的大容量电容器，使用单位ΩF，由静电容量值决定绝缘电阻标准值。
