带状线、微带线及传输延时

1.微带线(microstrip)是一根带状导(信号线)．与地平面之间用一种电介质隔离开。如果线的厚度、宽度以及与地平面之间的距离是可控制的，则它的特性阻抗也是可以控制的。

2.带状线(stripline)是一条置于两层导电平面之间的电介质中间的铜带线。如果线的厚度和宽度、介质的介电常数以及两层导电平面间的距离是可控的，那么线的特性阻抗也是可控的.

3.表层共面线，与微带线相似。

微带线(microstrip)一面是FR4（或者其他电介质）一面是空气（介电常数低）因此速度很快，延时较低，利于走对速度要求高的信号，相同阻抗线宽相对较大。

带状线(stripline)两边都有电源或者底层，因此阻抗容易控制，同时屏蔽较好，但是信号速度慢些，相同阻抗线宽相对较小。

单位长度微带线的传输延迟时间，主要取决于信号线周围介质的介电常数（信号线的走法）而与线的宽度或间隔影响比较小。

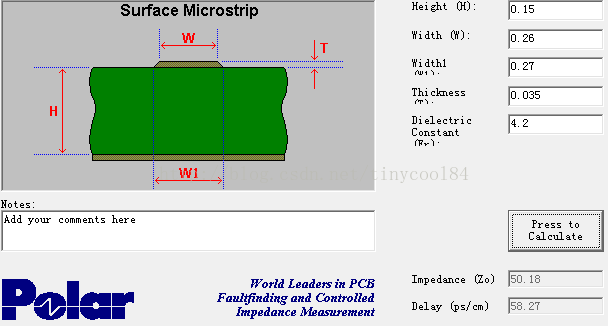

微带线：

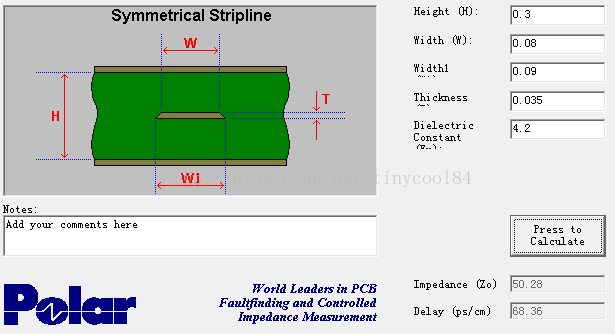

带状线：

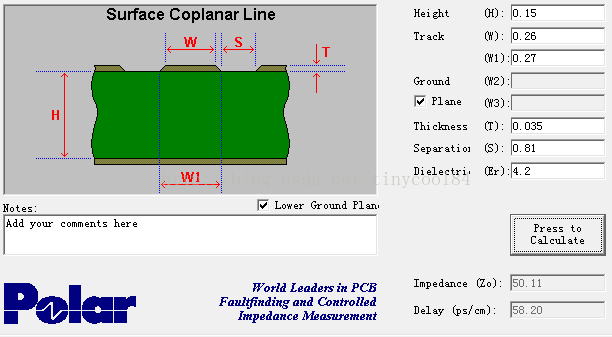

表层共面线：
