一、背景

想在没有开发板的基础上形象逼真仿真基于STM32的设计，除了Proteus无出之右了吧，但目前没有很好地指导直接在Proteus中C编程来仿真STM32设计的帖子供参考，绝大部分的帖子还是借助于Keil MDK或者STM32CubeMX之类的工具，编译成HEX文件之后导入Proteus仿真，程序需要修改时，就得来回切换，反复修改程序、编译程序、导入HEX文件，调试起来非常不方便，也没有充分利用Proteus的优势，费时费力，降低调试效率。

二、STM32开发简介

STM32开发可以分别基于HAL库、库函数或寄存器编程来进行，而基于Proteus链接的Keil for ARM编译器生成的代码(如图1），相比HAL和库函数不具有优势，但HAL(硬件抽象层)和库函数也无非是寄存器软件化，使软件编程更方便，可读性更强，但基于寄存器编程也有代码简略，可以清晰了解编程意图的优点，下面我们以寄存器编程为主导举一个例子来介绍一下在Proteus内部C语言编程仿真STM32设计的实际应用。

图1 Proteus Keil for ARM编译器生成的代码

三、STM32实例简述

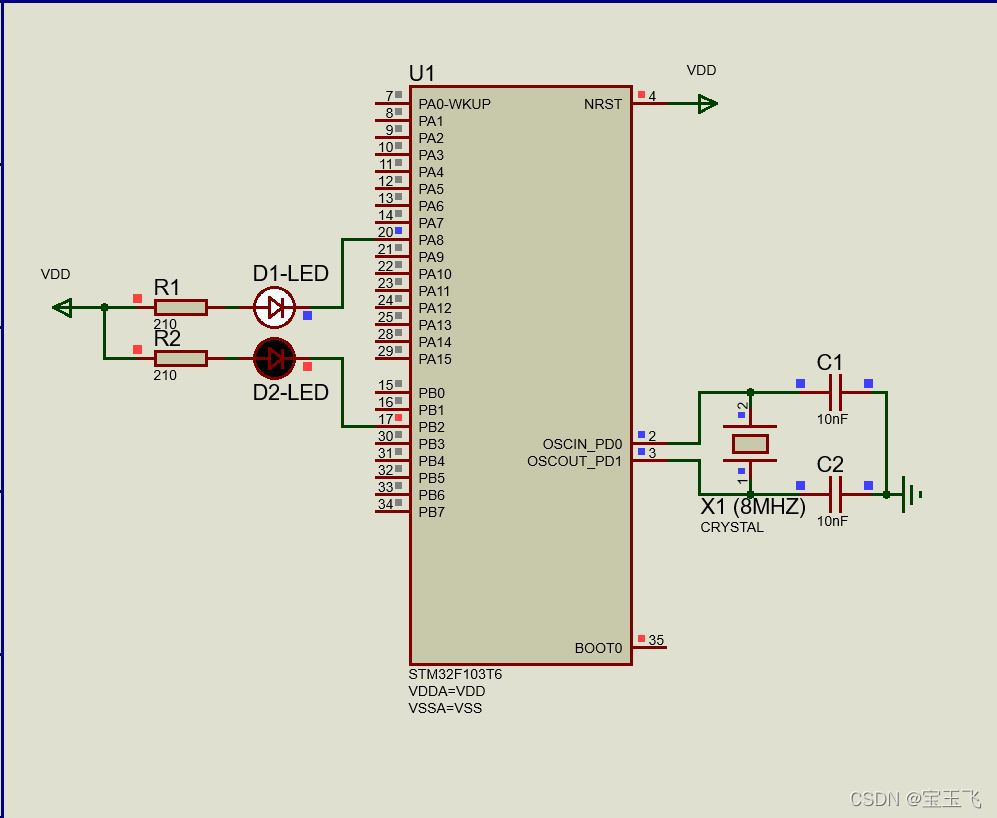

选用STM32F103T6芯片，利用PA8/PB2的推挽输出以1秒为周期交替点亮熄灭白色LED灯，系统时钟采用PLL锁相环9倍频8MHz的HSE外部晶振源来获得，电路原理如下图2，Keil for ARM编译器的设置，可以参考Keil for C51的指导设置，详情请参看下面我之前的帖子，链接如下：

Proteus和Keil C51联调仿真完整解析(附程序)_宝玉飞的博客-CSDN博客
