制图之徒手绘制齿轮

使用solidworks工具绘制齿轮多了，忘记了基本的手绘了。还是记录了一番好。

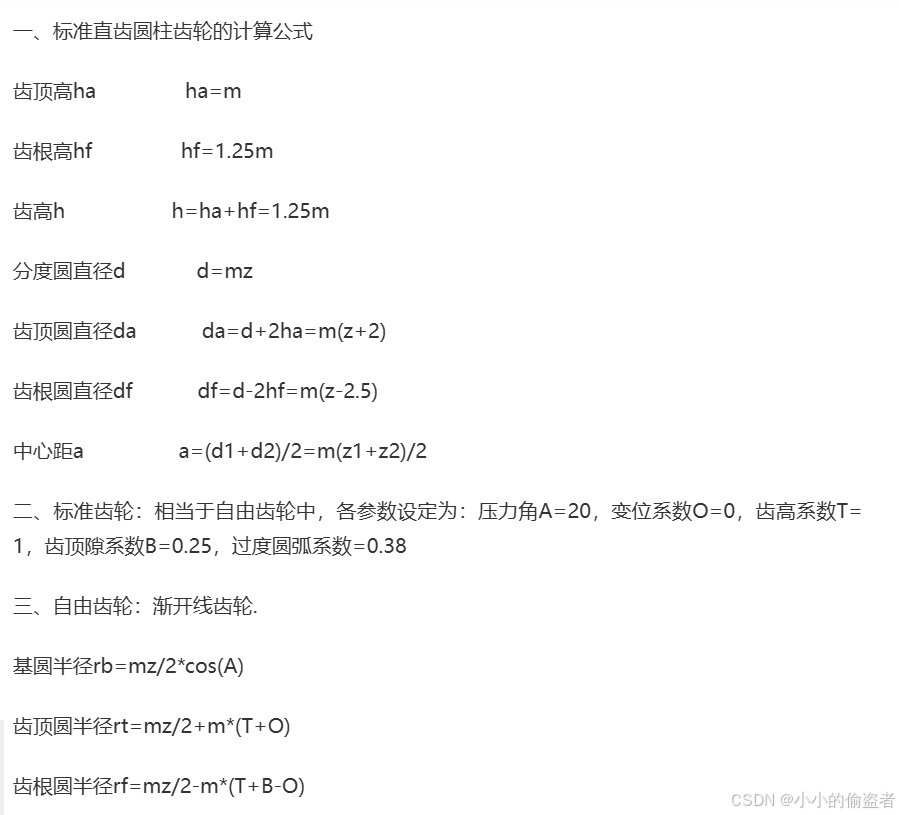

齿顶圆、分度圆、齿根圆是计算齿轮几何参数时常用的基本参数。

1. 齿顶圆（Pitch Circle）：齿顶圆是齿轮上各齿的齿顶所在的一个圆，也是齿轮传动时有效接触的圆。它的直径可以通过公式计算，公式为：
   齿顶圆直径 = 模数 × 齿数+2
   Da =m⋅(z+2)

2. 分度圆（Pitch Diameter）：分度圆是齿轮齿距（齿之间的距离）的理论参考圆，也是计算齿轮尺寸和齿轮传动比的基准圆。它的直径可以通过公式计算，公式为：
   分度圆直径 = 模数 × 齿数
   Dp =m⋅z

3. 齿根圆（Root Circle）：齿根圆是齿轮上各齿的齿根所在的一个圆。它的直径可以通过公式计算，公式为：
   齿根圆直径 = 分度圆直径 - 2 × 渐开线促动系数 × 模数
   Df=m⋅(z−2⋅h a)
   其中，h a 是齿形高度，一般取 ha=1ha=1（对于标准齿轮）。

4. 切线角度a=360/（Z*4）

   图中的m为模数，所以ha为模数

我使用的
模数为1
齿数为26

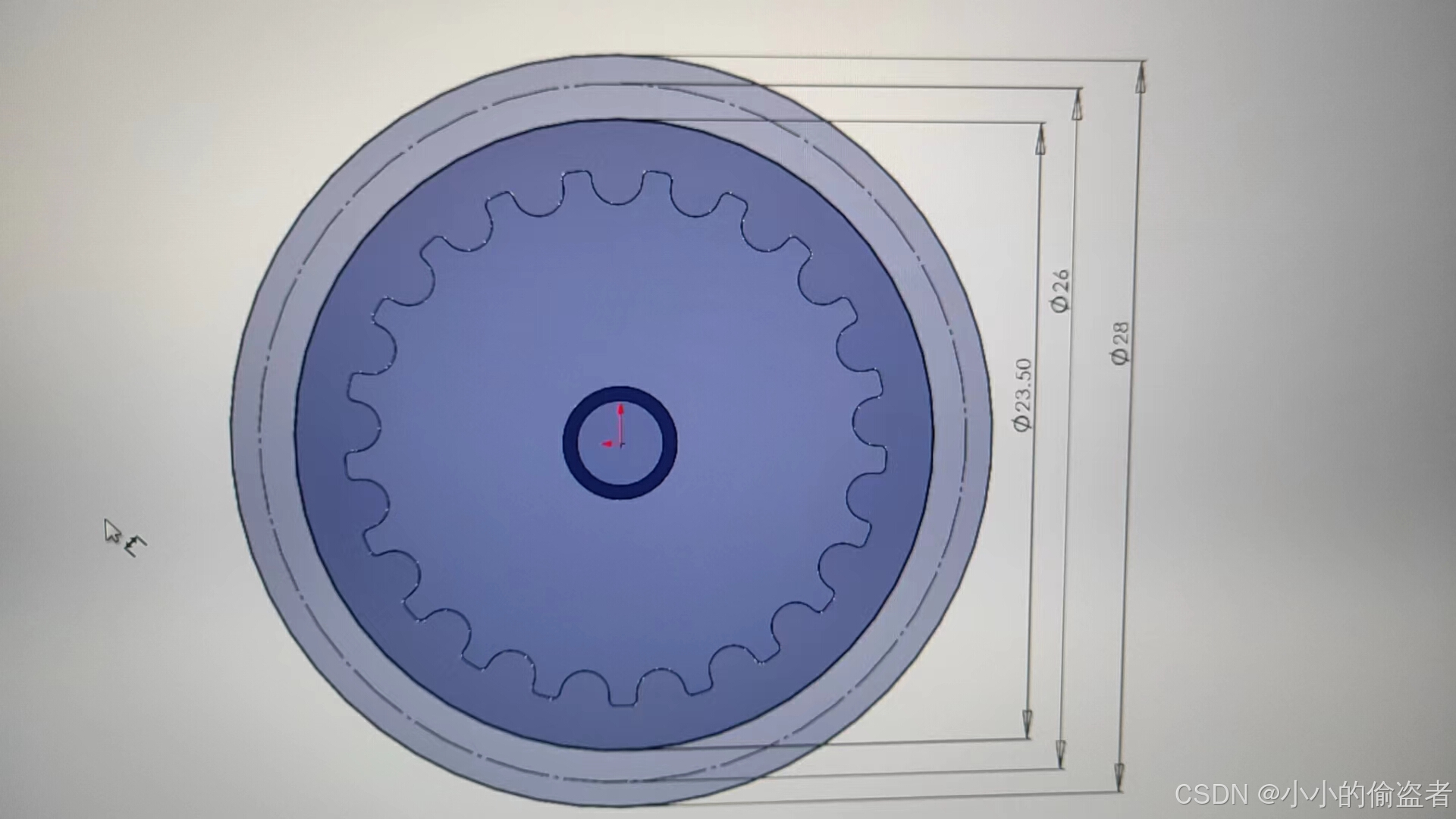

绘制好草图：

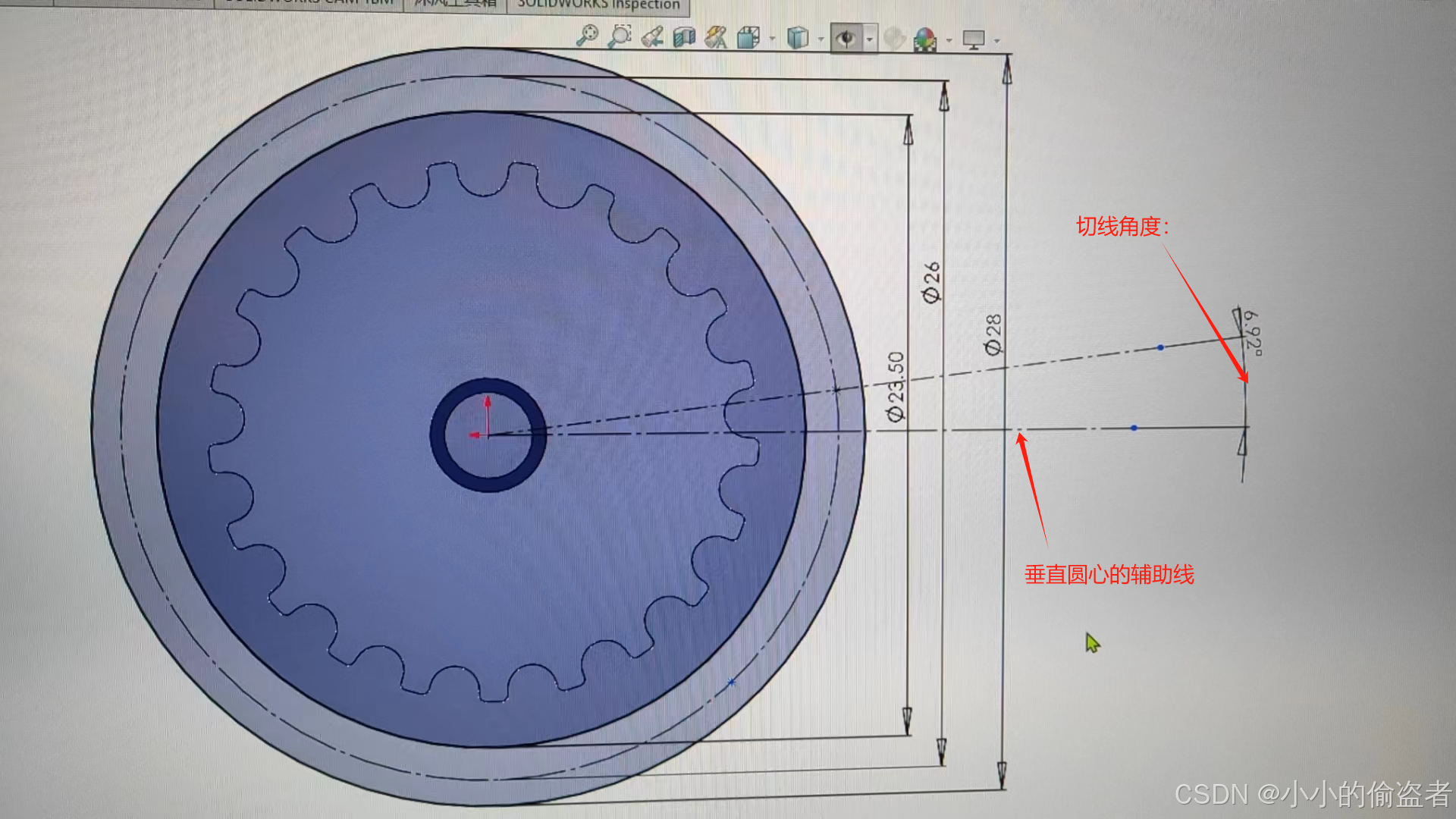

绘制角切线

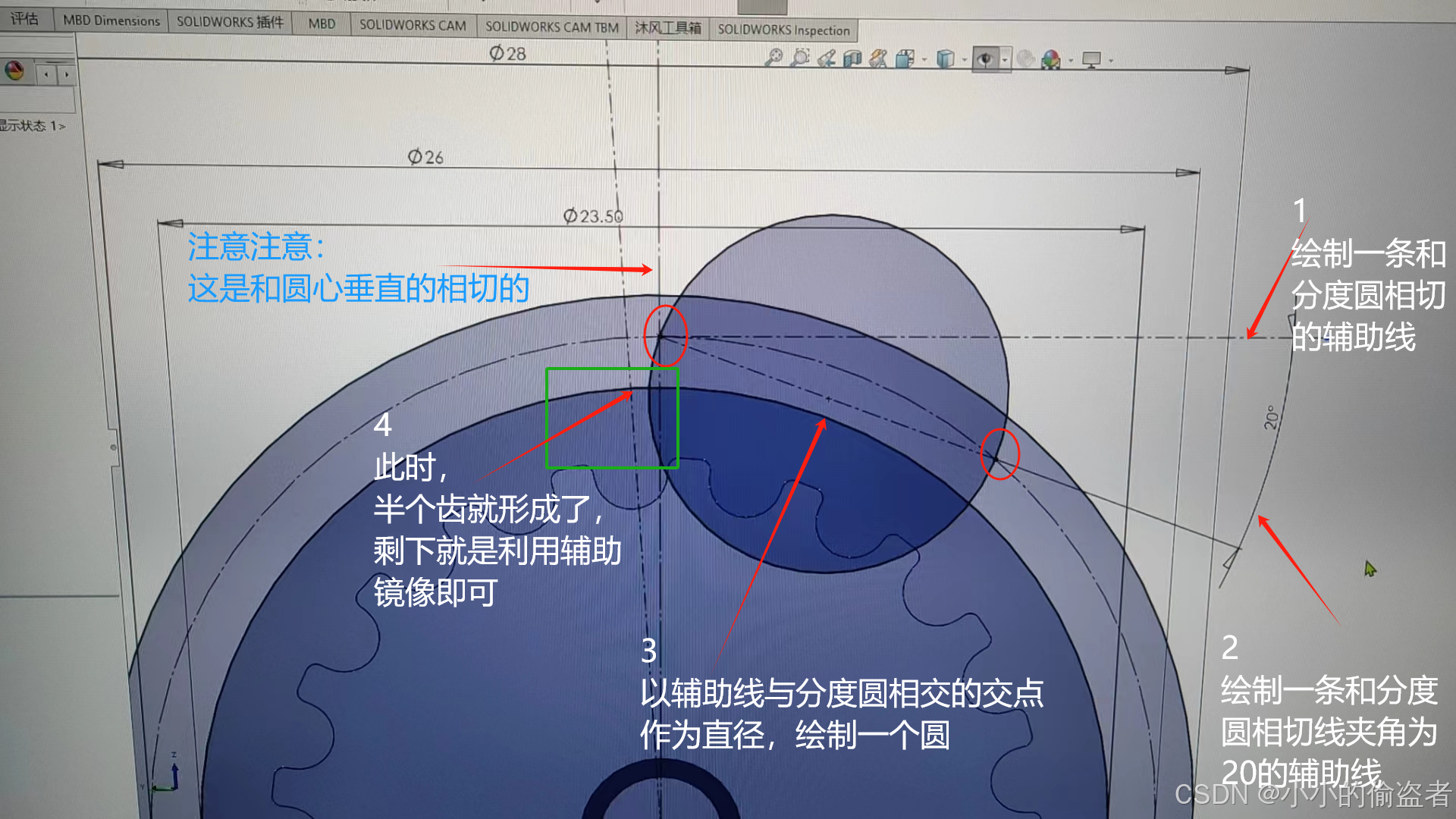

具体步骤：

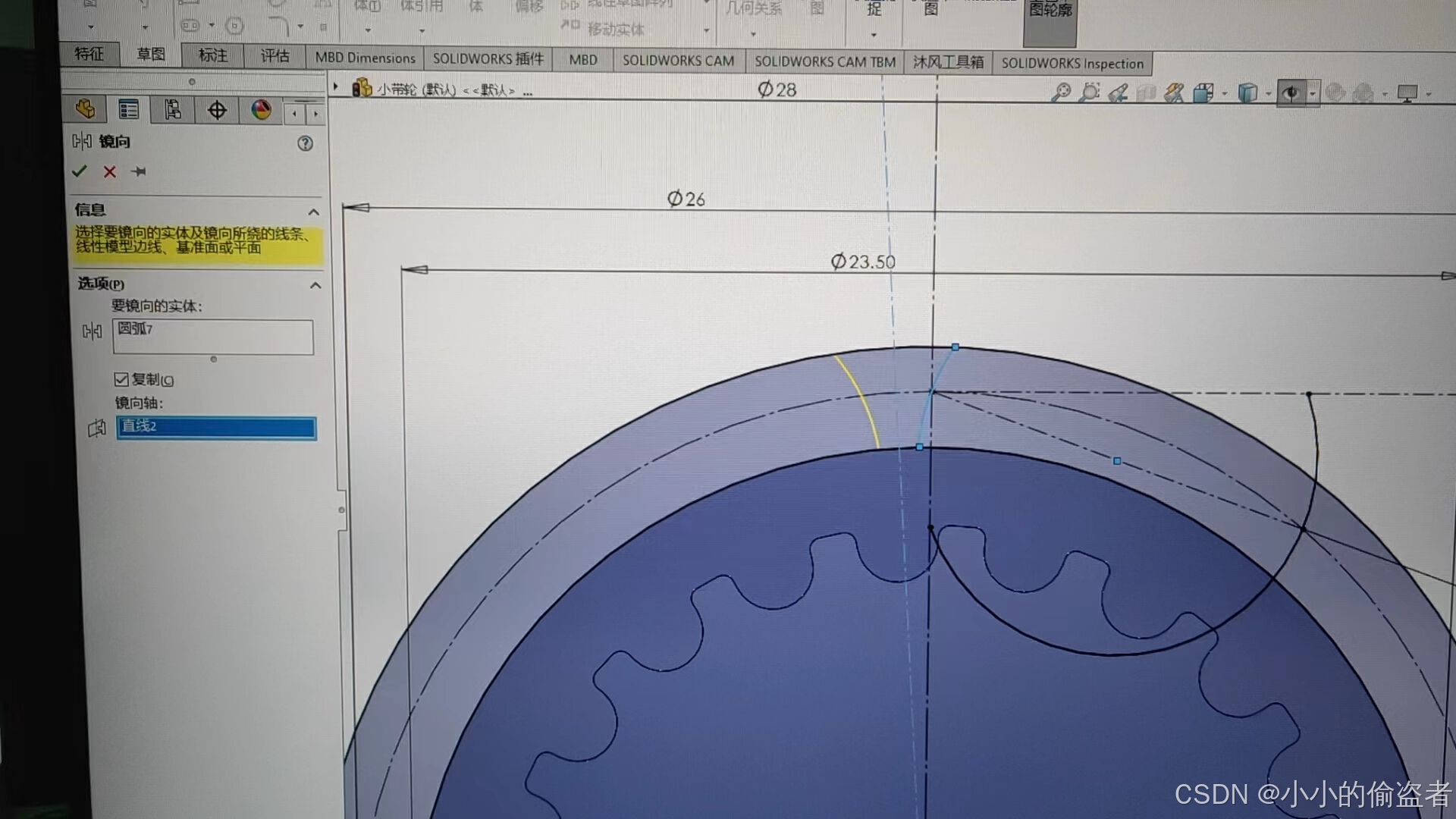

进行镜像

最后拉伸切除就行。
