一种多层级机构数据库表设计的思路及组织机构树数据库表设计

在实际开发过程中，经常存在多个层级结构的设计，而且多个层级结构还需要排序。这里通过将多级结构的数据在同一张表中（无需多张表进行关联），并通过level的巧妙设计来实现单表查询。

level的设计原则：0.*.* 其中，0是顶级结构，第一个*是顶级结构下的结构，第二个*是顶级结构下的结构下的结构。

举个栗子：

1、创建部门架构表：

CREATE TABLE department (
	`id` BIGINT UNSIGNED  NOT NULL AUTO_INCREMENT,
	`name` VARCHAR(255) NOT NULL DEFAULT '' COMMENT '部门名称或下属机构名称',
	`level` VARCHAR(255) NOT NULL DEFAULT '0' COMMENT '部门级别字符串',
	`parent_id` BIGINT UNSIGNED NOT NULL COMMENT '父级主键id',
	`seq` BIGINT UNSIGNED NOT NULL DEFAULT 0 COMMENT '排序号',
	`mtime` INT UNSIGNED NOT NULL DEFAULT 0 COMMENT '更新时间',
	`ctime` INT UNSIGNED NOT NULL DEFAULT 0 COMMENT '创建时间',
	`muser_id` INT UNSIGNED NOT NULL DEFAULT 0 COMMENT '修改人',
	`cuser_id` INT UNSIGNED NOT NULL DEFAULT 0 COMMENT '创建人',
	PRIMARY KEY(`id`)，
KEY `idx_level` (`level`)
)ENGINE=INNODB DEFAULT CHARSET=utf8mb4 COMMENT '部门架构表';

2、生成如下数据

3、业务图对应如下

level说明：

UE（id是6）是属于前端开发（id是3），而前端开发是属于技术组（id是1），因此，UE的level是0.1.3 依次为顶级的id到最靠近自己的id。



使用场景：

比如：

（1）如果想查询所有技术组下一级的架构，可以用如下sql语句：

SELECT * FROM department WHERE `level` LIKE '0.1';

（2）查询所有技术组下所有的架构包括下一级的下一级等等

SELECT * FROM department WHERE `level` LIKE '0.1%';

————————————————
版权声明：本文为CSDN博主「timchen525」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/timchen525/article/details/81175224



其他思路

组织机构树数据库表设计

公司需要做一个组织机构管理的系统，但是现有的数据库中存储的方式，机构之间的关联只是通过parent_id关联的，这样在查询的时候需要不断的递归查询表数据，性能很差，逻辑也不清晰。所以在网上找到了几种针对这种树状结构存储，查询插入的优化方法

1.发现几种树结构数据库存储方案

2.聊聊树状结构如何在数据库中存储

3.组织机构树设计

1.2两种有点复杂了，第三个连接有一位答主介绍了一种快捷查询的方法

 1 很麻烦的做法。
 2 简单的只需要在原表里加一列就行了:
 3
 4 组织机构简洁字段设计:
 5
 6 （ogran_code是组织机构唯一代码，真正的系统里都会有这东西的）
 7
 8 id,name,ogran_code,parent_id
 9
10 快速查询字段设计:
11
12 id,name,ogran_code,parent_id,code_link
13
14 （code_link是从根到该机构的整个code链条，例如： "root_code"+"first_code"+"child_code"）
15 分隔符自定义即可
16 添加编辑机构时只关注该机构的父机构，在父机构的link上添加本机构的部分：  "pareat_code_link"+"local_code"
17
18 任何查询都可以通过这个字段快速完成。
19
20 1，某机构所有子机构，查询所有包含某机构CODE的CODE_LINK即可。可以使用like，超级简单。
21 2，查询Level，拆分该字段即可。
22
23 总之，很方便记录的一个链路LINK，可以做到任意需要递归才可以完成的查询。

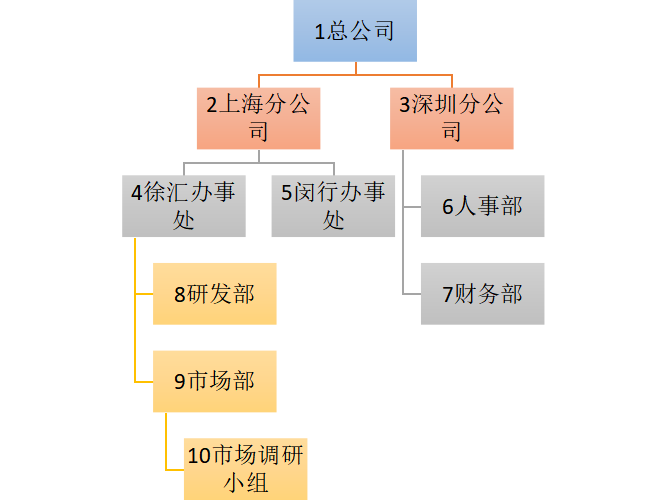

　用图表分析了一下



• 当插入(1总公司)

　　id　　code_link

　　1　　0_null_null

• 在(1总公司)下插入(2上海分公司),总公司的child_code为2，上海分公司的root_code为1

　　id　　code_link

　　1　　0_null_2

　　2　　1_null_null

• 在(1总公司)下插入(3深圳分公司),总公司的child_code为2,3，上海分公司的root_code为1

　　id　　code_link

　　1　　0_null_2,3

　　2　　1_null_null

　　3　　1_null_null

• 在(2上海分公司)下插入(4徐汇办事处),上海分公司的child_code为4，徐汇办事处的first_code为2

　　id　　code_link

　　1　　0_null_2,3

　　2　　1_null_4

　　3　　1_null_null

　　4　　1_2_null

• 在(2上海分公司)下插入(5闵行办事处),上海分公司的child_code为4，5，闵行办事处的first_code为2

　　id　　code_link

　　1　　0_null_2,3

　　2　　1_null_4,5

　　3　　1_null_null

　　4　　1_2_null

　　5　　1_2_null

• 在(3深圳分公司)下插入(6人事部),深圳分公司的child_code为6，人事部的first_code为3

　　id　　code_link

　　1　　0_null_2,3

　　2　　1_null_4,5

　　3　　1_null_6

　　4　　1_2_null

　　5　　1_2_null

　　6　　1_3_null

• 在(3深圳分公司)下插入(7财务部),深圳分公司的child_code为6，7，财务部的first_code为3

　　id　　code_link

　　1　　0_null_2,3

　　2　　1_null_4,5

　　3　　1_null_6,7

　　4　　1_2_null

　　5　　1_2_null

　　6　　1_3_null

　　7　　1_3_null

• 在(4徐汇办事处)下插入(8研发部),徐汇办事处的child_code 为8，研发部的first_code为2,4（带上徐汇办事处的first_code 2）

　　id　　code_link

　　1　　0_null_2,3

　　2　　1_null_4,5

　　3　　1_null_6,7

　　4　　1_2_8

　　5　　1_2_null

　　6　　1_3_null

　　7　　1_3_null

　　8　　1_2，4_null

• 在(4徐汇办事处)下插入(9市场部),徐汇办事处的child_code 为8，9,市场部的first_code为2,4（带上徐汇办事处的first_code 2）

　　id　　code_link

　　1　　0_null_2,3

　　2　　1_null_4,5

　　3　　1_null_6,7

　　4　　1_2_8，9

　　5　　1_2_null

　　6　　1_3_null

　　7　　1_3_null

　　8　　1_2，4_null

　　9　　1_2,4_null

• 在(9市场部)下插入(10市场调研小组),市场部的child_code为10，市场调研小组的first_code为2,4,9（带上市场部的first_code）

　　id　　code_link

　　1　　0_null_2,3

　　2　　1_null_4,5

　　3　　1_null_6,7

　　4　　1_2_8,9

　　5　　1_2_null

　　6　　1_3_null

　　7　　1_3_null

　　8　　1_2，4_null

　　9　　1_2,4_10

　　10　  1_2,4，9_null



至此，查询一个机构的子机构只需查询root_code和first_code中含有此节点id的数据

例如，查询（2上海分公司）的子机构，则为4,5,8,9,10

查询（4徐汇办事处）的子机构，则为8,9,10
