基于树莓派的空气监测系统（1）项目介绍

基于树莓派的空气监测系统（1）项目介绍

项目开发使用的知识点包括：Qt程序设计，Python编程，文件编程，串口编程，树莓派驱动程序开发。

嵌入式系统学习 视频地址

嵌入式学习资料 资料地址

项目参考代码 下载

（编译运行环境x86平台，程序中设置液晶屏分辨率1024x600，可根据你的树莓派连接的具体的液晶屏分辨率修改程序中控件布局坐标。）

项目文档目录

因前期在其他ARM开发板进行过本系统的开发，Qt部分的开发可参考下面文档5-10部分。

（1）项目介绍
（2）Qt运行环境
（3）PM2.5模块程序
（4）DHT11模块驱动

（5）天气预报接口
（6）系统主界面
（7）今日天气
（8）一周天气
（9）空气质量
（10）系统设置

系统功能

• 室内PM2.5数据采用红外版传感器进行采集（精度不是很高，如果要求高精度可使用激光版）,室内温湿度通过DHT11模块实时采集。
• 室外的空气数据通过网络从阿里云提供的天气接口获取，数据包括实时天气气温、最高最低温度、风级、风力、湿度、气压，空气质量指数、PM2.5指数、主要污染物等信息。

系统功能界面实现：

1. 今日天气：显示当前城市室外实时天气气温、最高最低温度、风级、风力、湿度、PM2.5，室内实时温湿度、PM2.5指数。

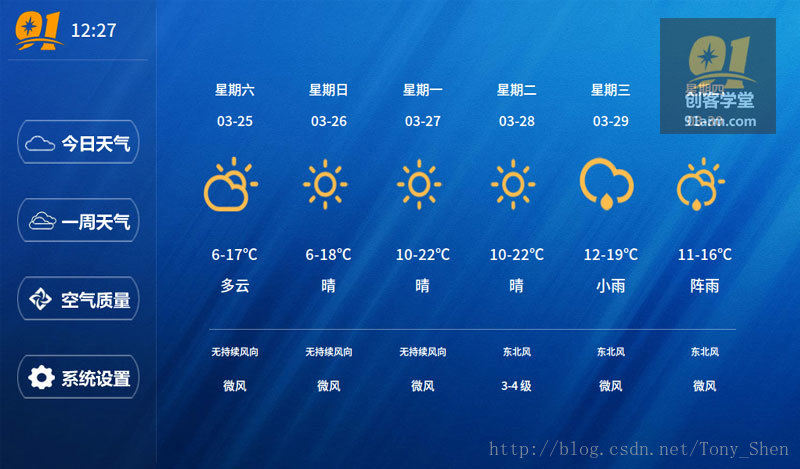

2. 一周天气：显示今日开始的6天的天气情况，最高最低温度、风级、风力。

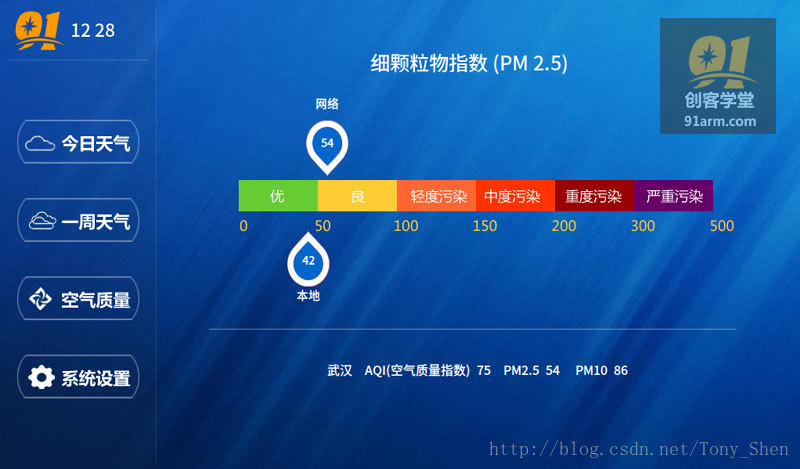

3. 空气质量：通过图形化界面显示实进的室内外PM2.5指数，室外空气质量指数。

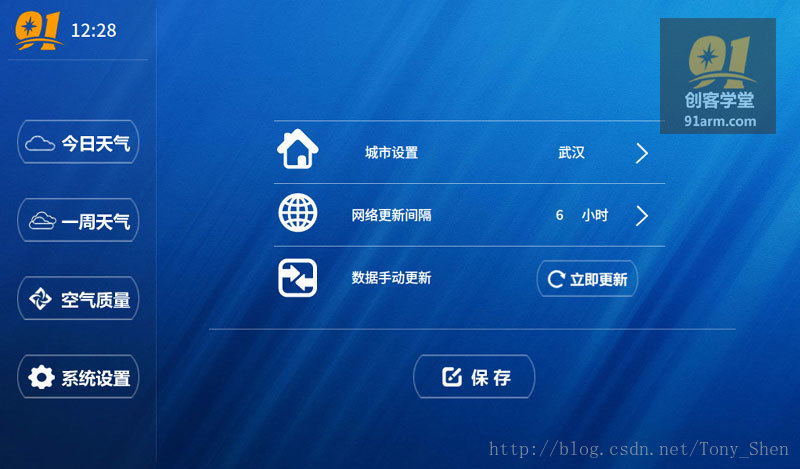

4. 系统设置：可设置网络获取天气数据的城市，网络数据更新时间，手动更新网络数据。

系统硬件

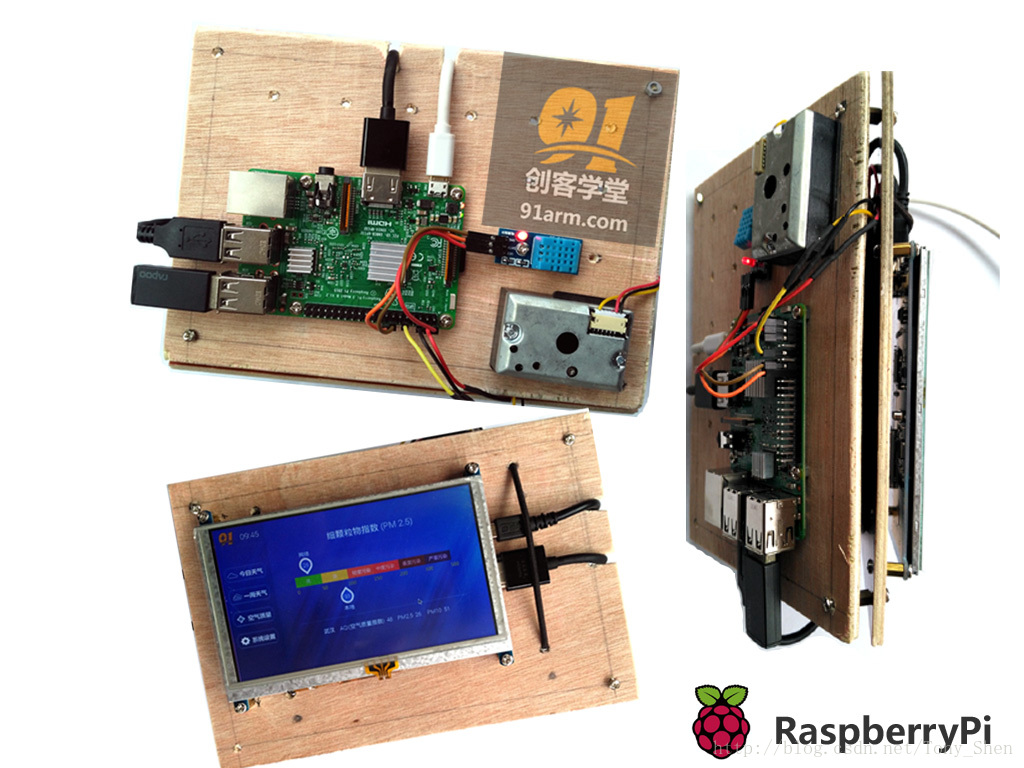

系统硬件（树莓派3B开发板+LCD+PM2.5模块+DHT11传感器，硬件成本500）

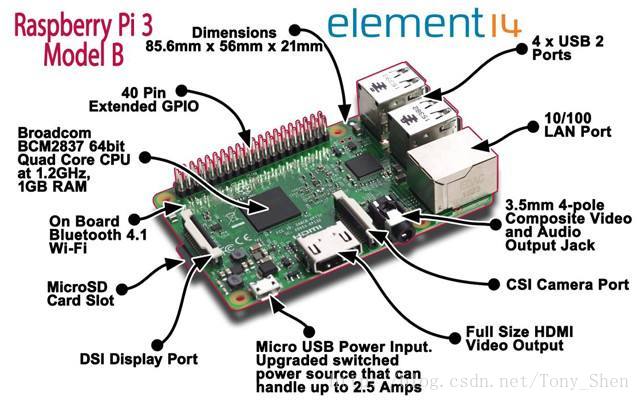

• 树莓派3

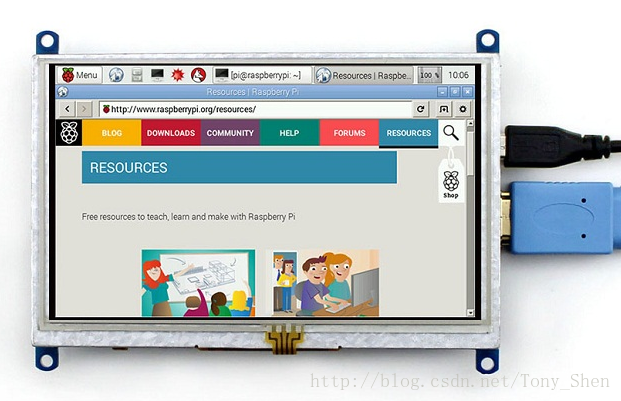

• 微雪 5寸 HDMI LCD 显示屏
  -

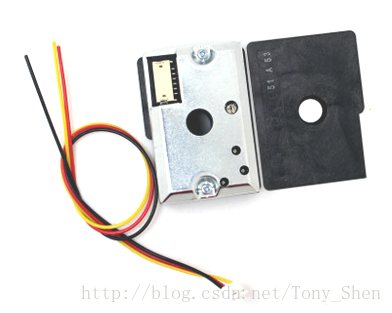

• PM2.5模块（灰尘传感器GP2Y1051AU0F）


• 温湿度传感器(DHT11)


系统软件

系统软件全部在开发板运行。 Qt程序实现界面数据显示，从串口读取PM2.5数据，从设备文件读取温湿度数据。
python程序天气API接口从网络获取天气预报数据。
