VS Code + PlantUML搭建UML编写环境

1.VS Code安装

VS Code是微软的一款轻量级编辑器，甚至可以算的上一款轻量级的IDE，支持大量的插件工具，除了可以用来写代码外，用来写各种技术文档也是极为方便。

VS code 下载地址：https://code.visualstudio.com/

VS code 安装没什么比较复杂的步骤，直接小白式安装，不想自定义一些配置的话一直下一步到结束即可。

2.PlantUML安装

PlantUML不需要额外进行下载安装，可在VS Code的扩展市场中直接搜索进行安装。

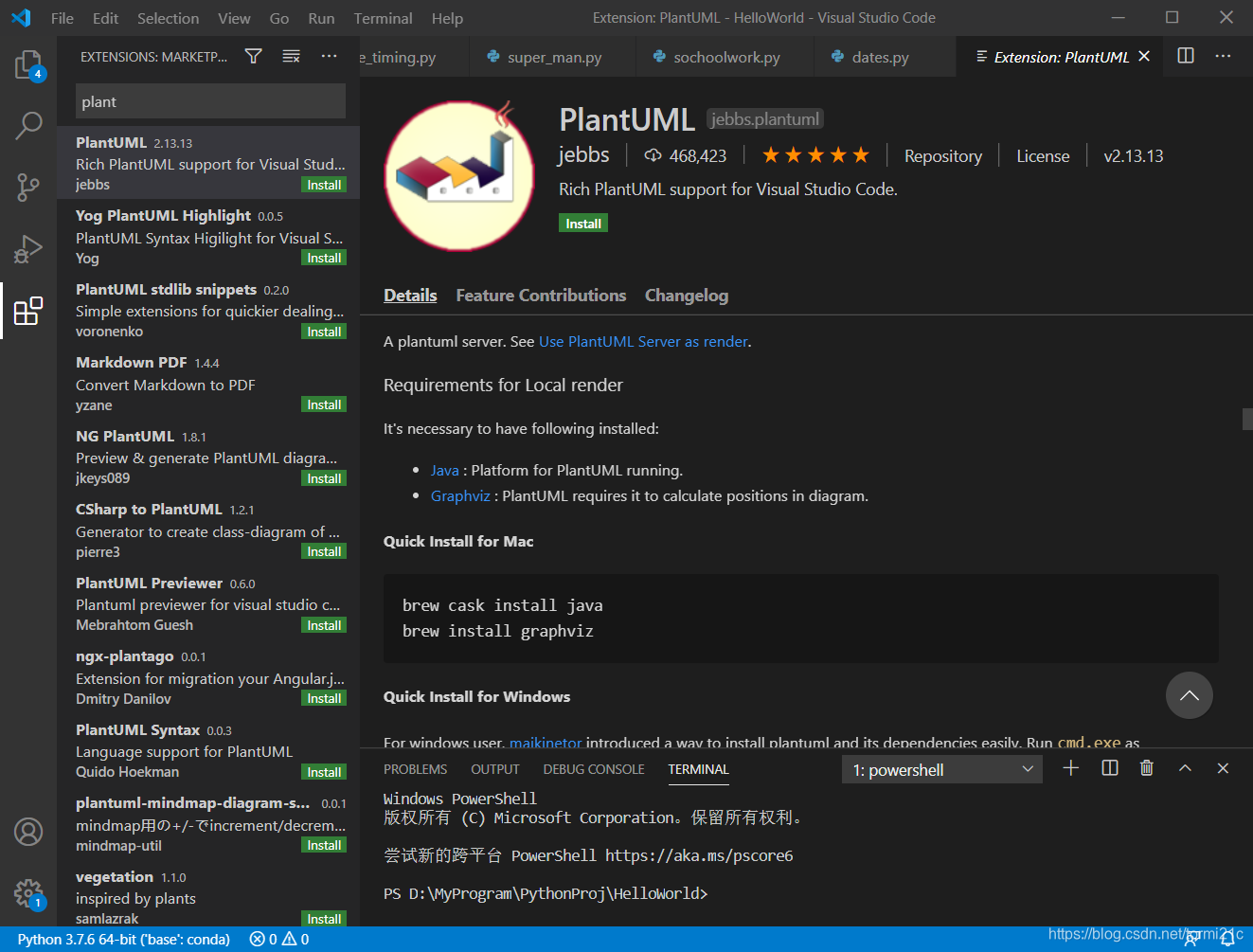

Ctrl+Shift+X打开扩展市场搜索页面，输入PlantUML，点击一下即可看其相关介绍，然后点击“Install”进行安装即可。（对安装路径没什么要求）

3.JAVA安装

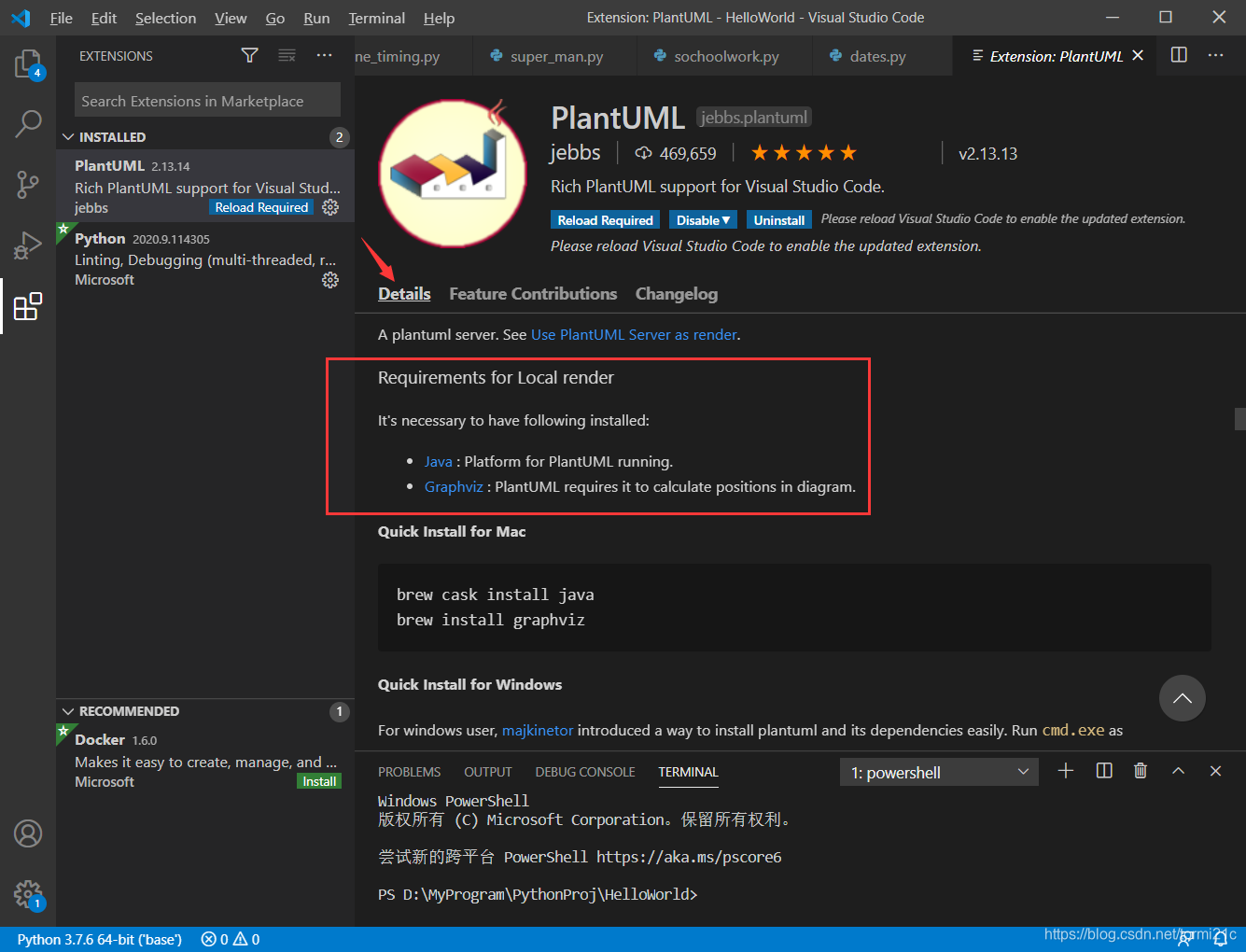

安装PlantUML时气门可以看到Details中说到需要安装Java以及Graphviz以支持PlantUML的使用。

可点击Details页面中的高亮“Java”，也可以点击该链接:https://java.com/en/download/

进入下载页面

下载完后直接进行安装即可，直接小白式安装，不想自定义一些如安装路径配置的话一直下一步到结束即可。（对安装路径没什么要求）

4.Graphviz安装

可点击Details页面中的高亮“Graphviz”，也可以点击该链接:http://www.graphviz.org/download/

进入下载页面

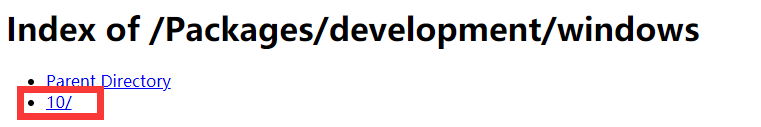

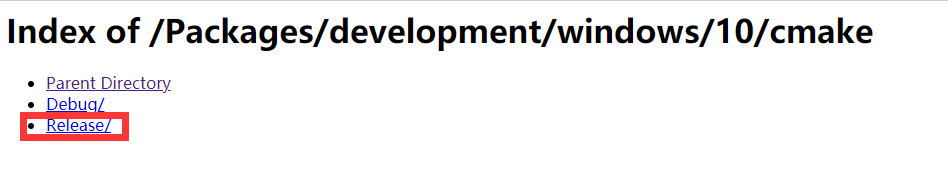

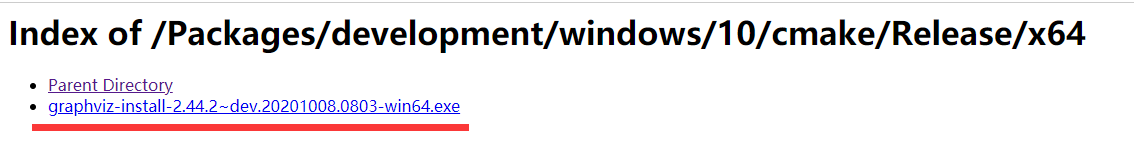

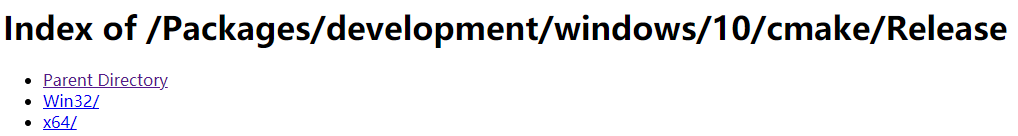

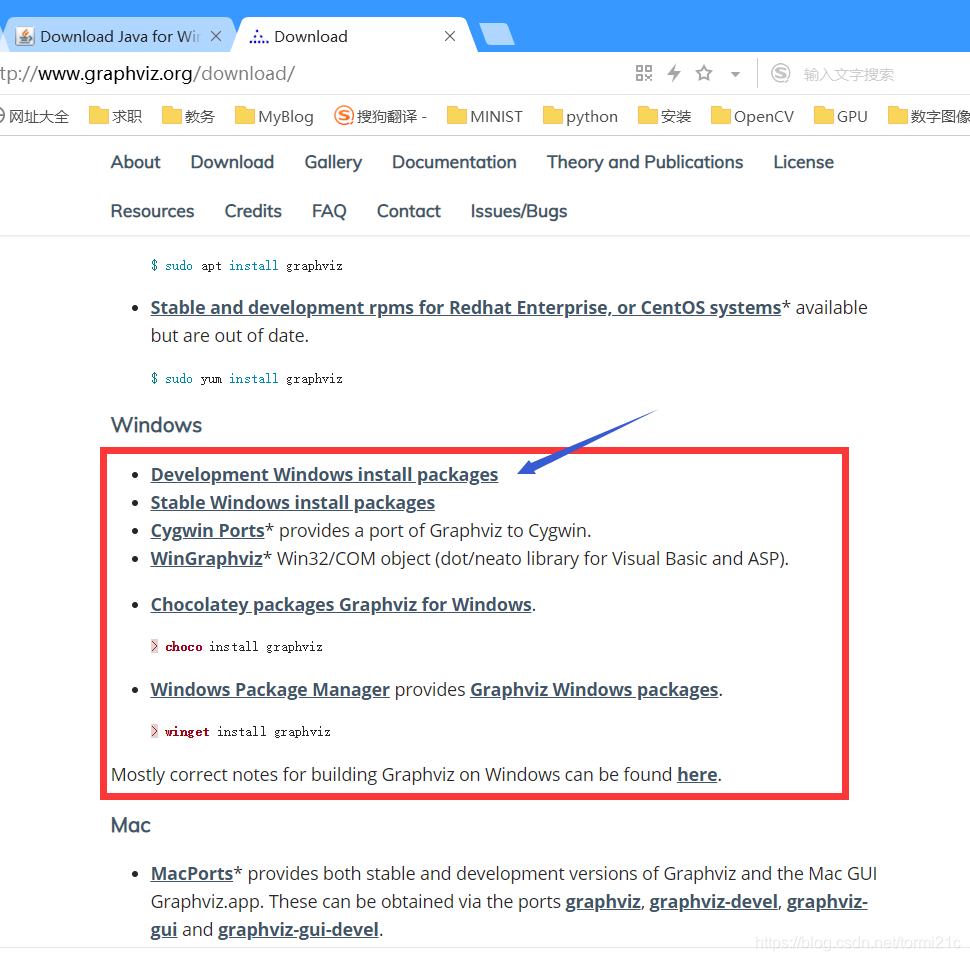

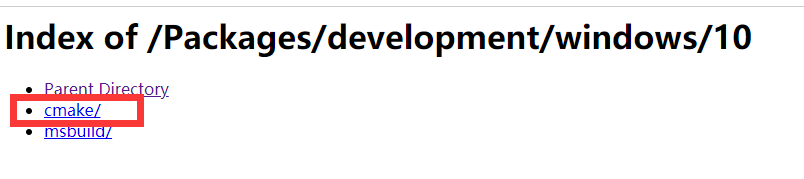

然后根据自己的操作系统进行选择合适的版本，例如博主的是win10系统，就选择windows系列的版本进行下载，博主选择的是Development Windows install packages中的版本进行下载，

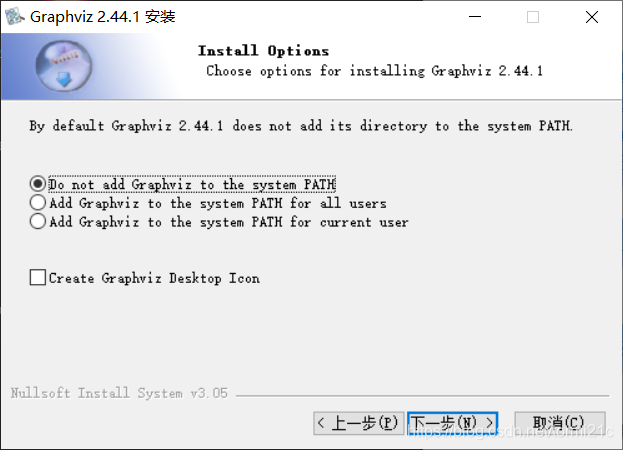

下载完后直接手动进行安装即可，安装路径也没什么要求，其中有一步会问是否配置到系统环境变量中，

这里不配置后面进行手动配置也是可以的，一开始时博主想偷个懒，选择自动添加到环境变量中，但是很遗憾自动配置失败，不过没关系，后面进行统一手动配置就好了。

5.环境变量配置

需要配置的环境变量有三个，分别是：

①PlantUML的plantuml.jar路径

②Java的安装路径

③Graphviz的dot.exe路径

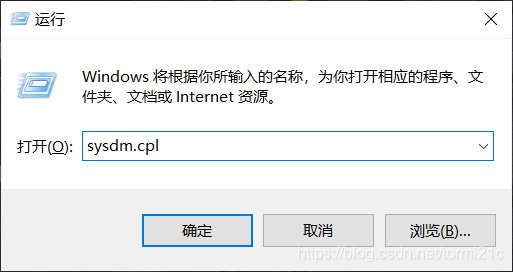

WIN+R快速打开运行界面，输入sysdm.cpl进入到系统属性页面：

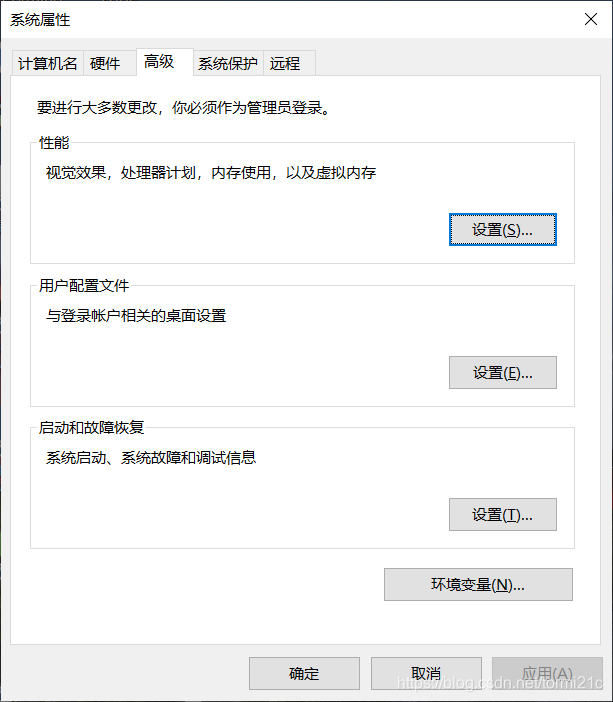

然后“高级”——>“环境变量”，进入到环境变量配置页面

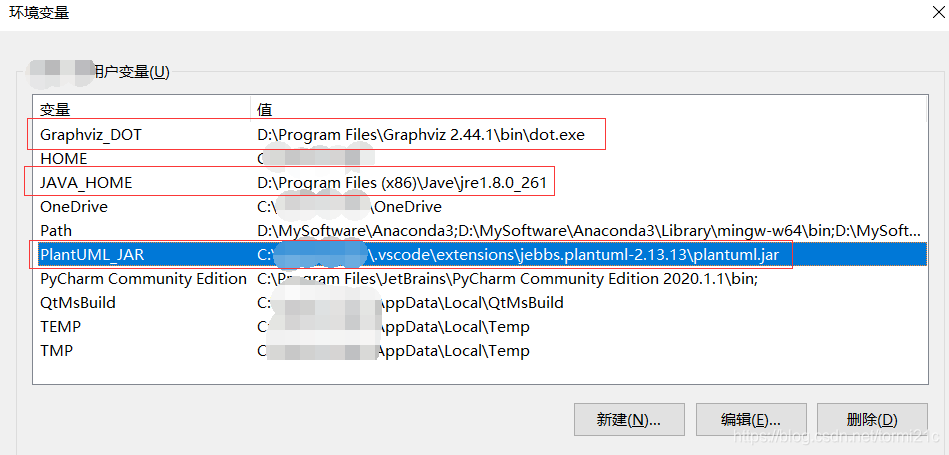

在这里可以进行系统变量或用户变量配置，博主这里是配置到了用户变量中

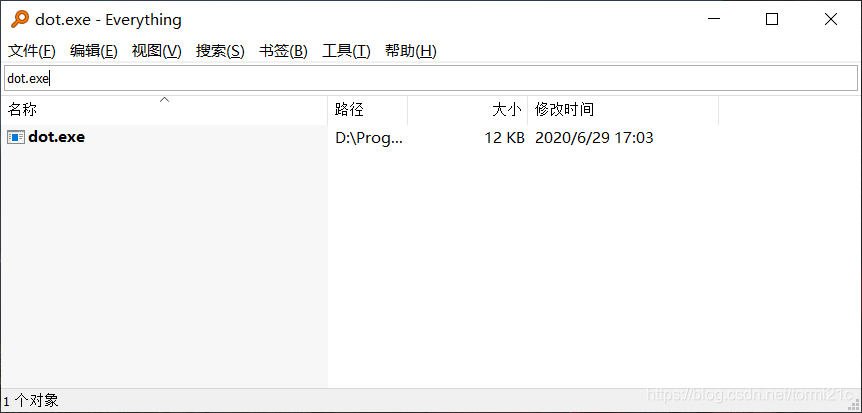

可能有些小伙伴在到了这步时会一脸懵逼，因为安装时都没留意过究竟安装在了哪里，现在不知道去哪找这些路径。没关系，这里推荐一款神器，搜一下立马知道在哪里了。这款神器叫做Everything，下载地址：https://everything.en.softonic.com/

配置好环境变量后，有一件非常重要的事不要忘了，那就是重启电脑！！！

6.小试牛刀

PlantUML有它自成体系的语法，学起来也是比较容易上手的，关键是多练就好了，在官方网站中列出了大量的用例，小伙伴们可尽情浏览学习。

PlantUML官方网站：https://plantuml.com/zh/

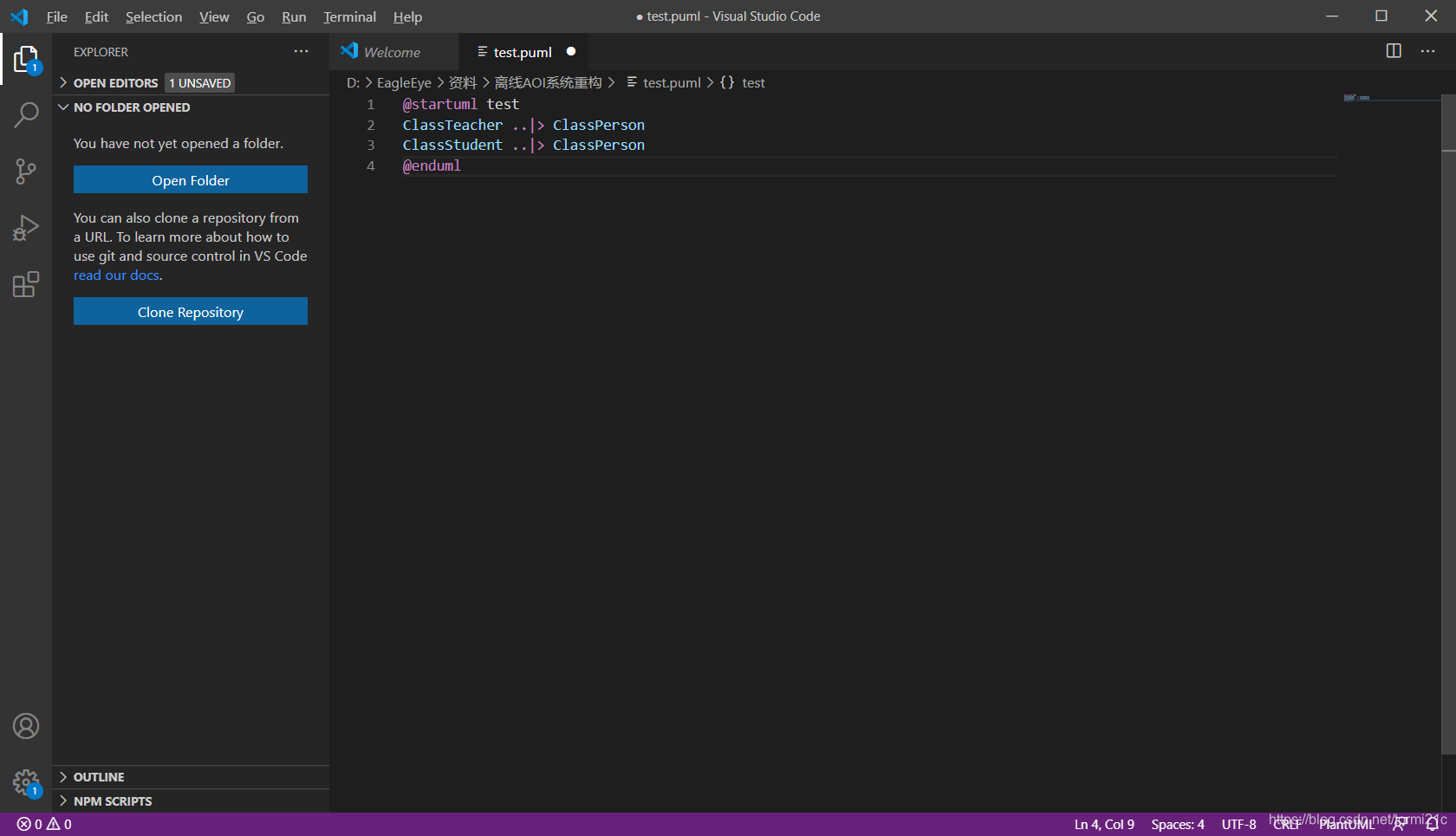

下面我们来编写一个简单的测试：

@startuml test
ClassTeacher ..|> ClassPerson
ClassStudent ..|> ClassPerson
@enduml

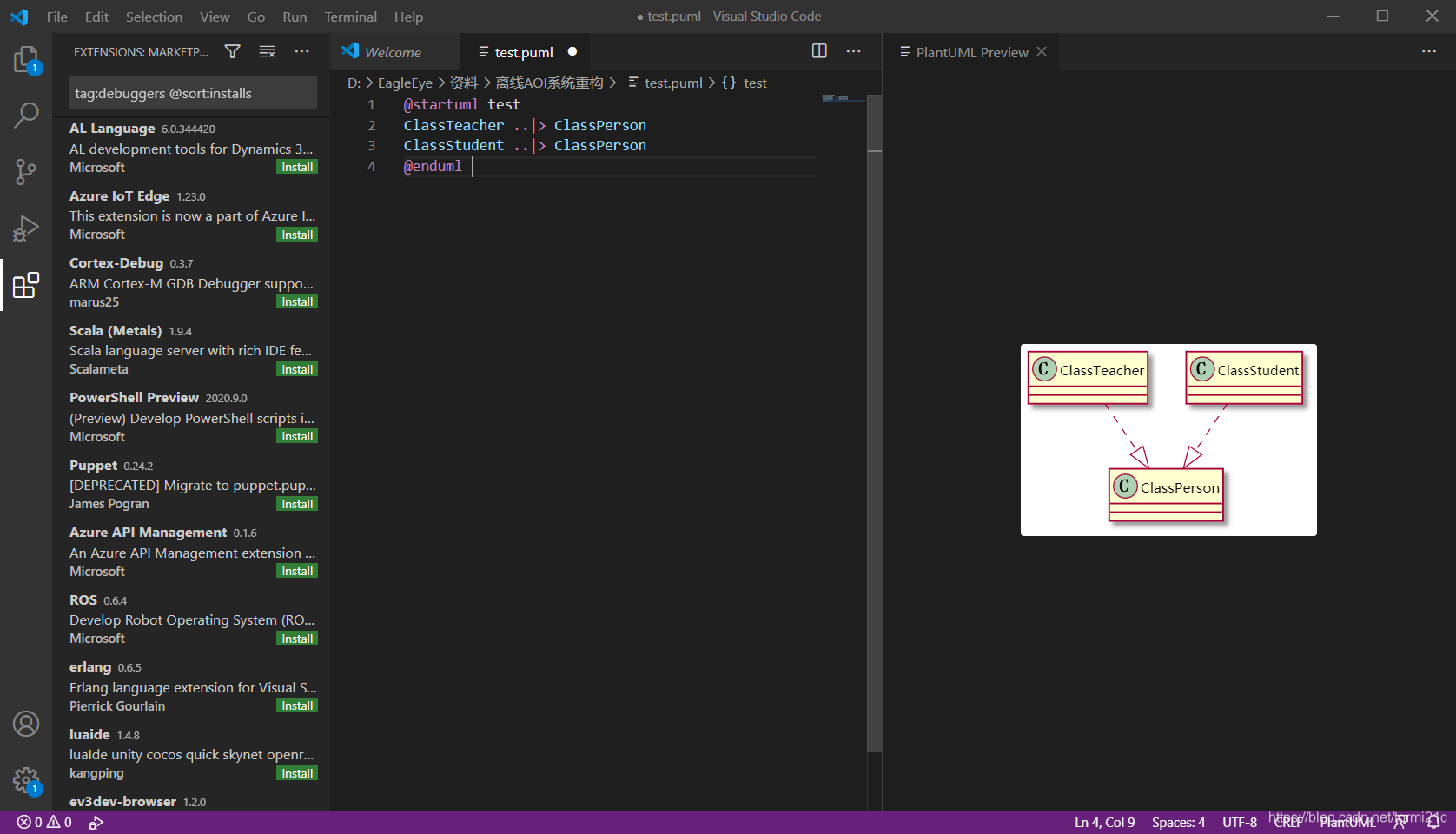

然后Alt+D即可在窗口右侧生成对应的UML图

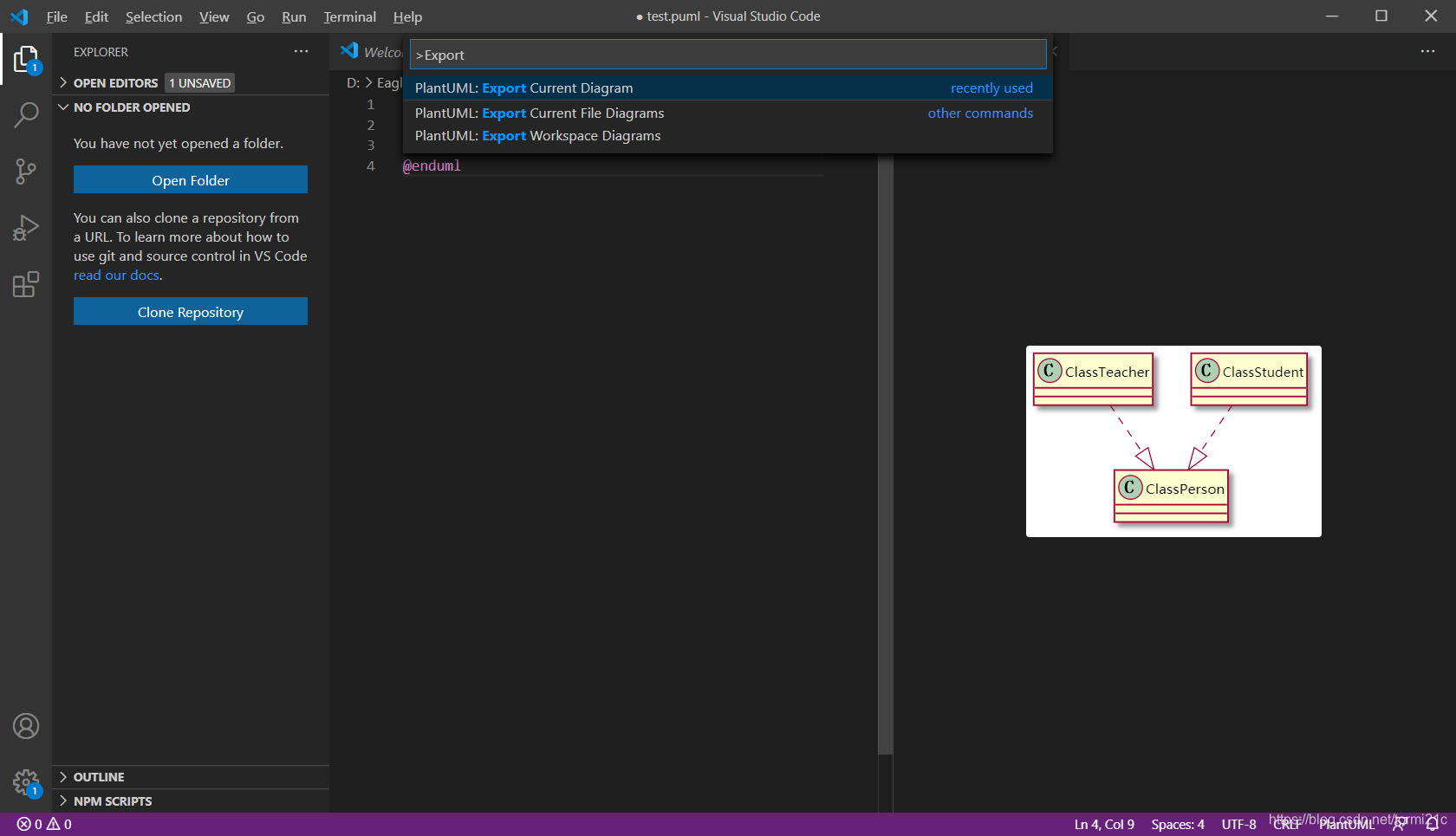

接下来就是要将绘制好的UML图进行导出了，Ctrl+Shift+P打开主命令面板，输入Export，点击"Export Current Diagram"

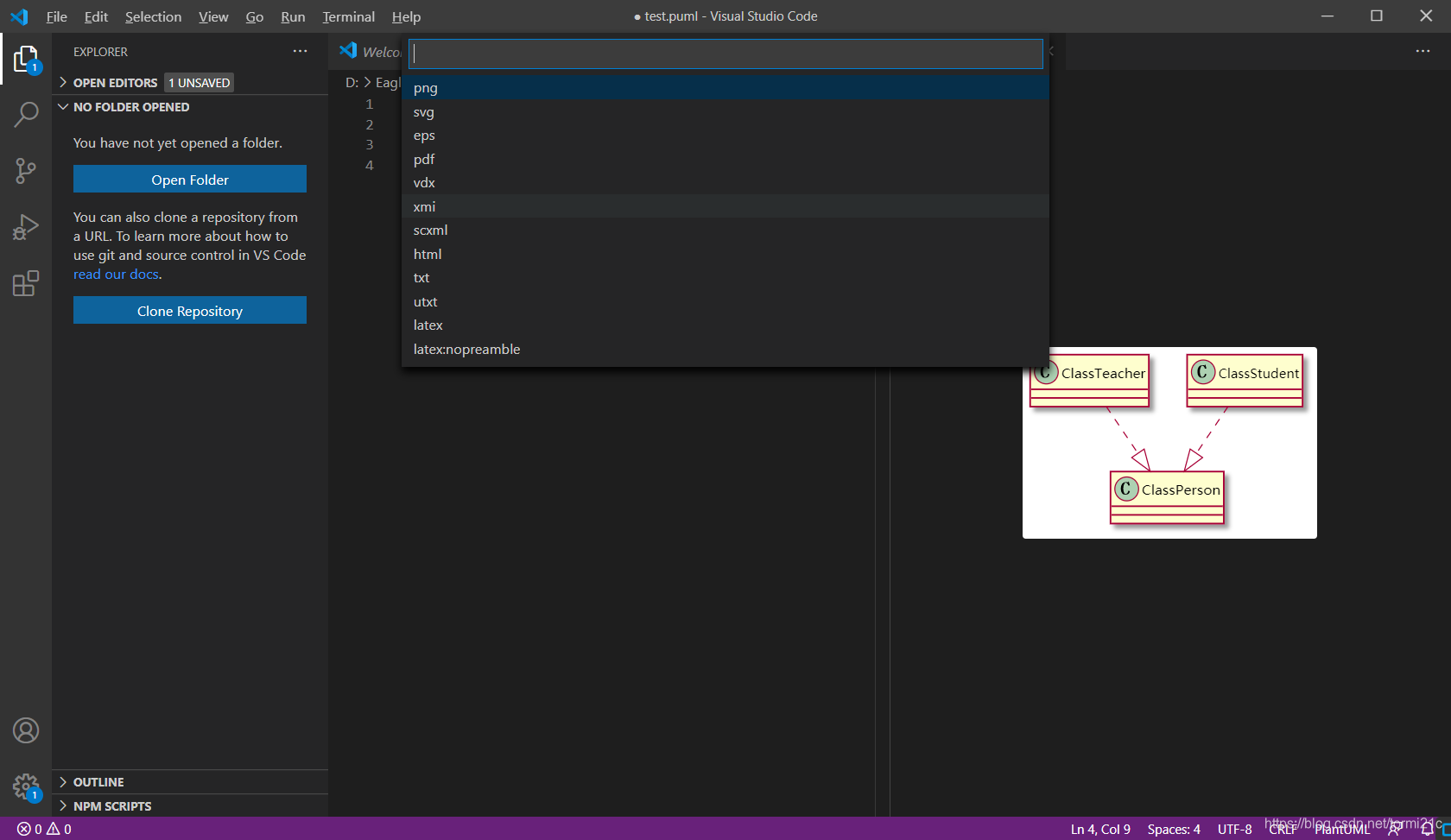

可看到有多种格式进行导出，这里以图片形式导出作为示范，选中png

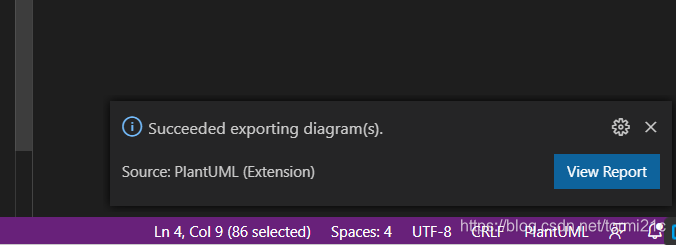

导出成功后在窗口右下角可看到以下提示

点击"View Report"可查看导出报告，一般包含导出时间、路径等信息。

打开目标文件的导出目录，即可看到对应的导出文件了。



7.错误解决指南

要知道很难做到每次安装软件或配置环境都一路顺风的，难免会遇到各种各样的挫折。没关系问题就是为了解决问题而生的，出现了那就去解决它。

可能有些小伙伴按照上面的教程一步一步走下来发现到生成UML前都没问题，但是到了"Alt+D"时报错了，一般这种情况都是安装的版本不匹配，或者Graphviz安装不完整，就像衣服嘛，随手拿的衣服、裤子、鞋子等等穿起来也能凑成一身，但是这并不意味着就合穿了，是舒适的、好看的，对吧，软件也一样，配套的软件总有它需要配套的道理。

像如果安装的Graphviz是2.44版本，在https://plantuml.com/zh/graphviz-dot中就有说到需要多做一步完成安装。

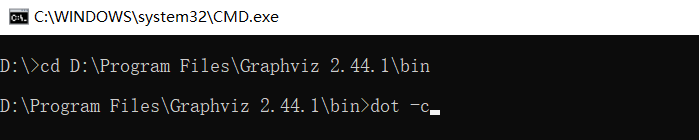

"WIN+R"打开运行界面，输入cmd打开控制台窗口，然后cd到Graphviz安装目录下的bin目录中，然后输入dot -c

然后Enter执行一下完成Graphviz的安装，

一般报错的时候都会提到有相应的出错信息提示的，需要耐心点去找一下，一般都能找到问题的原因，只要原因清楚了，问题就好解决了。

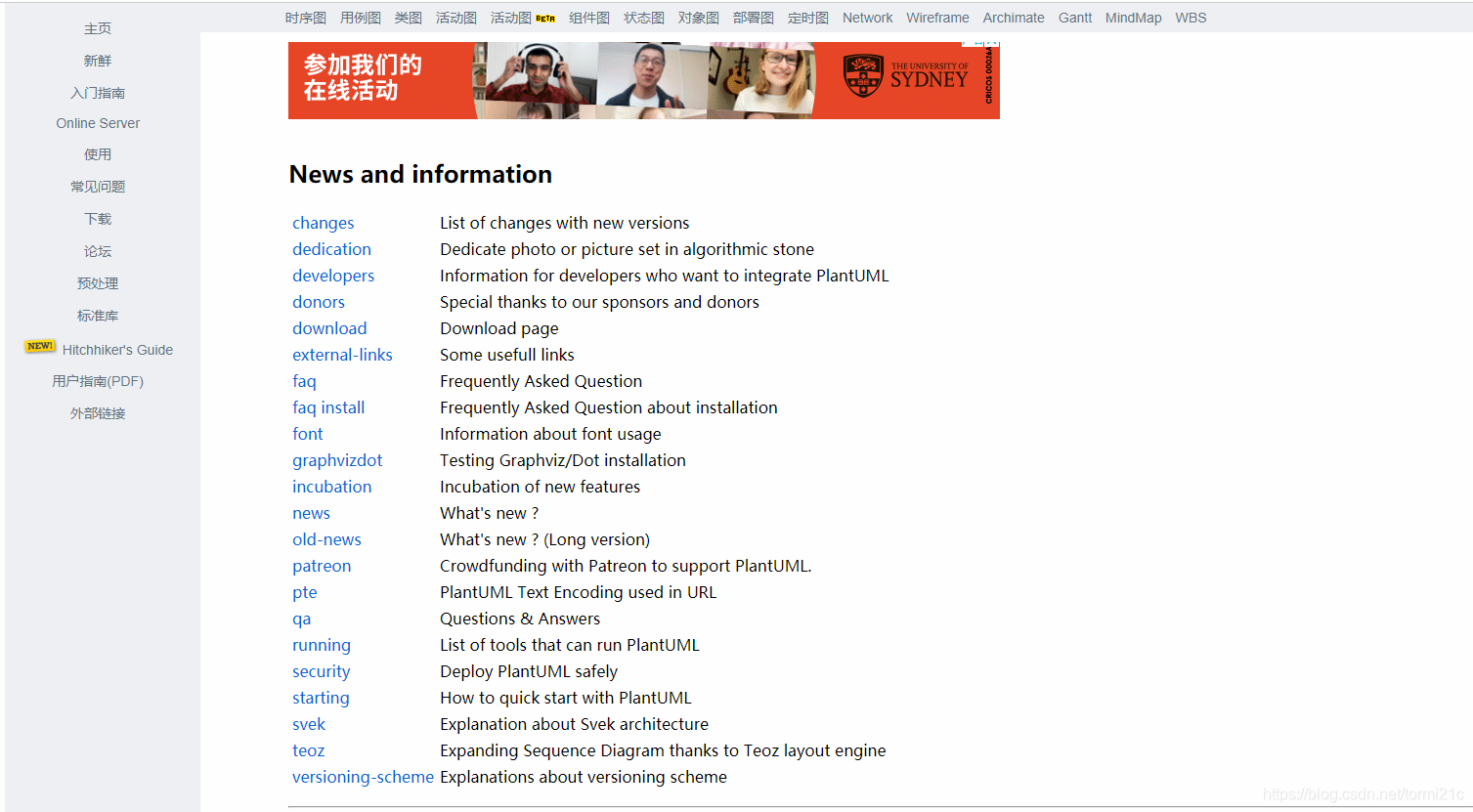

很多信息可以在这里找到答案：https://plantuml.com/zh/sitemap-news-and-information

好了，到这里就结束了！加油！！！
