【射频】开关乘法器在射频电路当中的应用



前言

主要针对西安电子科技大学教材中的几个关于 AM, 混频等相关电路的考点进行整理


调幅

  • 普通 AM
AM信号
输出AM信号
调制信号
相乘x
载波信号
加法器
直流分量
F
  • DSB
输出DSB信号
调制信号
相乘x
载波信号
D
  • SSB(相乘滤波生成方法)
DSB信号
输出SSB信号
调制信号
相乘x
载波信号
滤波器
E

同步检波

  • 同步检波的同步指的是本地震荡信号与高频载波的频率保持一致
  • 普通AM 信号可以使用包络检波,但是 DSB,SSB 信号的包络不能反映出原始信号的性质。
  • 与以 RC 回路快速充放电进行整流获取包络为原理的包络检波不同,同步检波使用了开关型乘法器对已调波的波形频率进行计算。
  • 这种乘法运算可以产生一个包含原始调制信号频率的混频输出,然后通过低通滤波器去除不需要的高频分量,从而获得基带信号。.
u_o1=k_m * u_s * u_l
已调信号u_s
相乘x
本振信号U_l
LPF滤波
u_o

混频

乘法器实现混频的基本原理是通过将两个不同频率的信号相乘,从而产生新的频率分量。具体来说,当两个信号 v 1 = A 1 cos ⁡ ( ω 1 t + ϕ 1 ) v_1 = A_1 \cos(\omega_1 t + \phi_1) v1=A1cos(ω1t+ϕ1) v 2 = A 2 cos ⁡ ( ω 2 t + ϕ 2 ) v_2 = A_2 \cos(\omega_2 t + \phi_2) v2=A2cos(ω2t+ϕ2) 通过乘法器相乘时,输出信号会包含和频和差频成分。这些成分可以通过以下公式表示:

v out = A 1 A 2 cos ⁡ ( ω 1 t + ϕ 1 ) cos ⁡ ( ω 2 t + ϕ 2 ) v_{\text{out}} = A_1 A_2 \cos(\omega_1 t + \phi_1) \cos(\omega_2 t + \phi_2) vout=A1A2cos(ω1t+ϕ1)cos(ω2t+ϕ2)

展开后得到:

v out = A 1 A 2 2 [ cos ⁡ ( ( ω 1 + ω 2 ) t + ( ϕ 1 + ϕ 2 ) ) + cos ⁡ ( ( ω 1 − ω 2 ) t + ( ϕ 1 − ϕ 2 ) ) ] v_{\text{out}} = \frac{A_1 A_2}{2} \left[ \cos((\omega_1 + \omega_2)t + (\phi_1 + \phi_2)) + \cos((\omega_1 - \omega_2)t + (\phi_1 - \phi_2)) \right] vout=2A1A2[cos((ω1+ω2)t+(ϕ1+ϕ2))+cos((ω1ω2)t+(ϕ1ϕ2))]

其中, cos ⁡ ( ( ω 1 + ω 2 ) t + ( ϕ 1 + ϕ 2 ) ) \cos((\omega_1 + \omega_2)t + (\phi_1 + \phi_2)) cos((ω1+ω2)t+(ϕ1+ϕ2)) 是和频成分,而 cos ⁡ ( ( ω 1 − ω 2 ) t + ( ϕ 1 − ϕ 2 ) ) \cos((\omega_1 - \omega_2)t + (\phi_1 - \phi_2)) cos((ω1ω2)t+(ϕ1ϕ2)) 是差频成分。在混频器中,通常通过滤波器去除不需要的频率成分,保留所需的频率成分,例如差频成分,从而实现频率的转换。

u_o1
已调信号u_s
相乘x
本振信号U_l
LPF滤波
u_o

乘积型鉴相

u_o1=k_m * u_i * u_r
输入信号u_i
相乘x
参考信号U_r
LPF滤波
u_o

滤波过程的注意事项

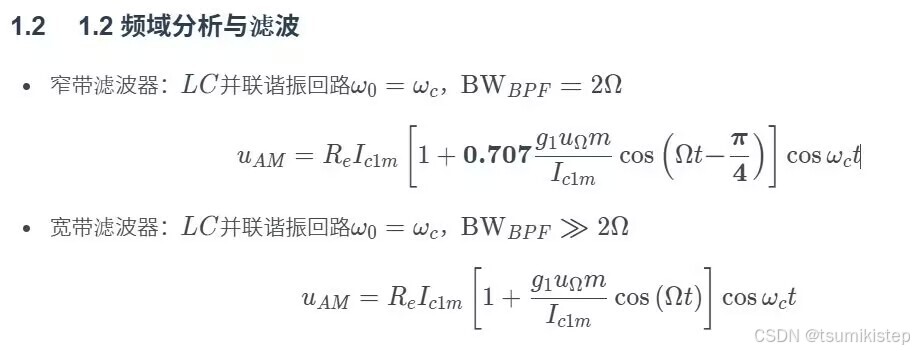

  • 滤波器分为窄带和宽带,窄带滤波器会对低频分量的幅度和相位产生影响,在题目中的具体影响如下[1]:
    在这里插入图片描述

  • 参考文献

[1] https://levitate-qian.github.io/2020/10/29/RF-multiplier/
