手机耳机

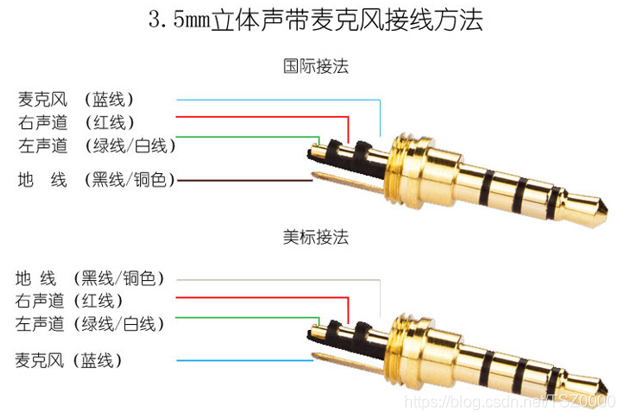

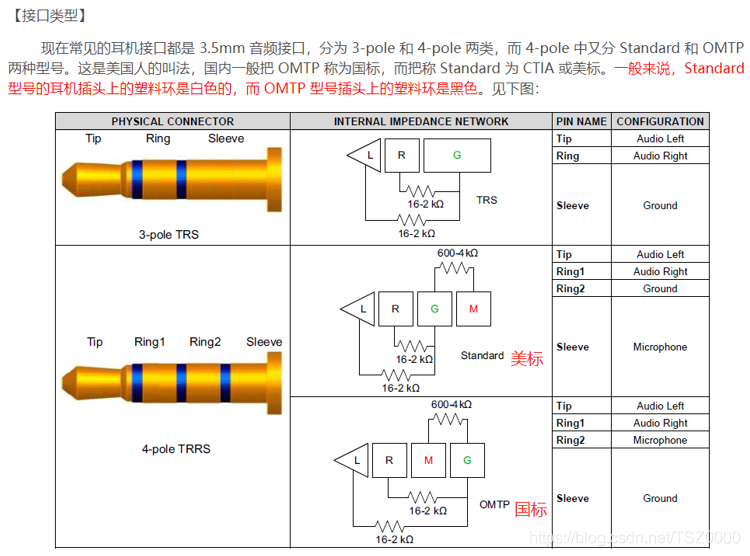

手机耳机的3.5mm接头一般是4段式的,包含左右声道和麦克风,有美标和国标两种接口类型,如下所示:

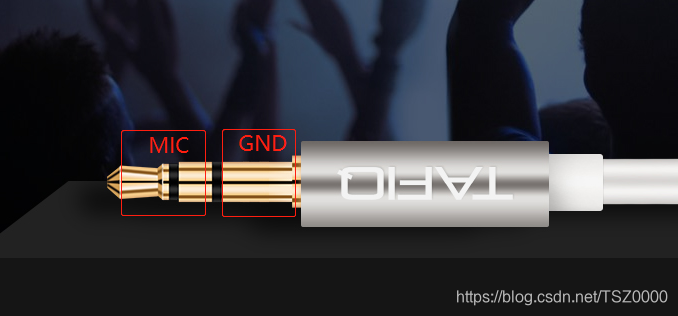

两种接口类型只有麦克与GND有差异,好一点的设置内置了检测芯片电路能够识别。

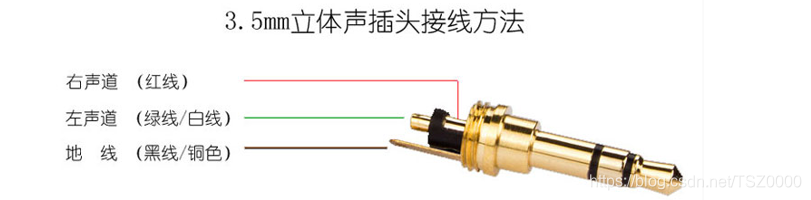

还有一种3段的耳机插头不带麦克风的,接线图如下:
麦克风
单纯的麦克风设备,一般是3段,2段是6.5mm的,

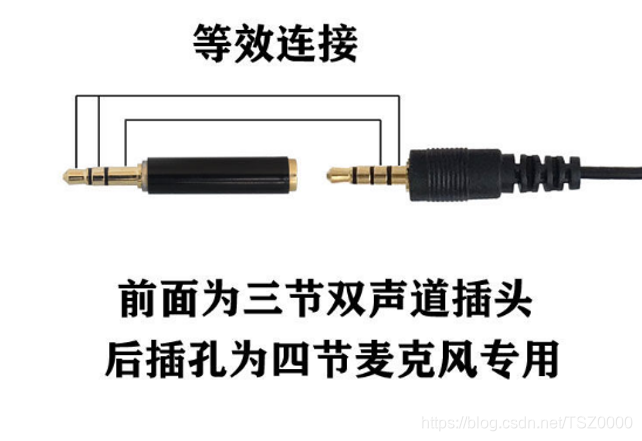

如果是手机用的麦克风需要使用转接头:

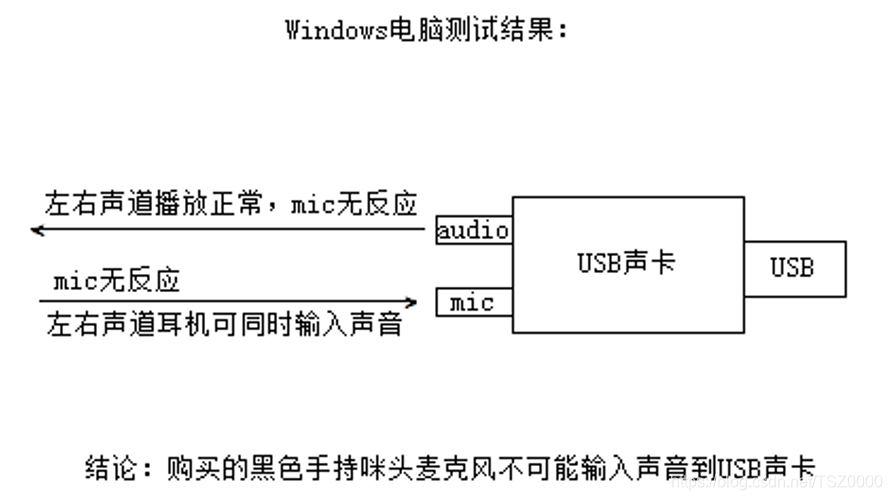

如果用手机耳机调试音频发现声音是从耳机传入,说明线序错误。
