玩转语音合成芯片（TTS芯片），看这一篇就够了

前言
什么是语音合成芯片：语音合成芯片也称为TTS芯片，即文字转语音芯片，是一种能够将输入的文字信息转换为语音输出的芯片。通过TTS芯片，我们可以将文字信息转化为自然语音，实现人机语音交互。
语音合成芯片的应用非常广泛。例如，在智能家居领域，它可以用于语音控制家电设备；在车载设备中，它可以实时播报导航信息或交通提醒；在医疗设备中，它可以帮助医生或患者获取语音形式的医疗信息；在机器人领域，它使得机器人能够与人类进行语音交互，提高人机交互的便捷性和自然性。

一、芯片介绍
我们以市场中主流的TTS芯片SYN8086为例，它是一款性/价比更高，效果更自然的一款高端语音合成芯片。本芯片通过UART接口，接收待合成的文本数据，实现文本到语音（或TTS语音）的转换。
二、功能介绍
①、支持清晰、自然、准确的任意中文文本的合成，文本编码可采用GB2312、GBK、Unicode和UTF8四种编码方式。
②、芯片支持文本智能分析处理功能，对常见的数值、电话号码、时间日期、度量衡符号等格式的文本，芯片能够根据内置的文本匹配规则进行正确的识别和处理。
③、支持多音字和姓氏处理、多个发音人、音量、语速、语调调整、提示音等
④、支持低功耗模式、UART通讯方式。支持多种控制命令等
三、应用场景

• 车载终端 智慧停车 智能家居 智能闹钟
• 考勤终端 公交报站 智能手表 智能家电
• 排队叫号 预警终端 智能门铃 智能药盒
• 仪器仪表 智能玩具 智能门锁 智能穿戴
• 语音对讲 自助终端 血压计   充电桩

四、最小系统

• 最小系统包括：控制器模块、语音合成芯片、功放模块和喇叭。
• 主控制器和语音合成芯片之间通过UART接口连接，主控芯片UART接口向语音合成芯片发送控制命令和文本，语音合成芯片把接收到的文本合成为语音信号输出，输出的信号经功率放大器进行放大后连接到喇叭进行播放。

五、软件设计
1、串口命令
说明：上位机通过串口发送给语音合成芯片的所有命令和数据都需要用“帧”的方式进行封装后传输。

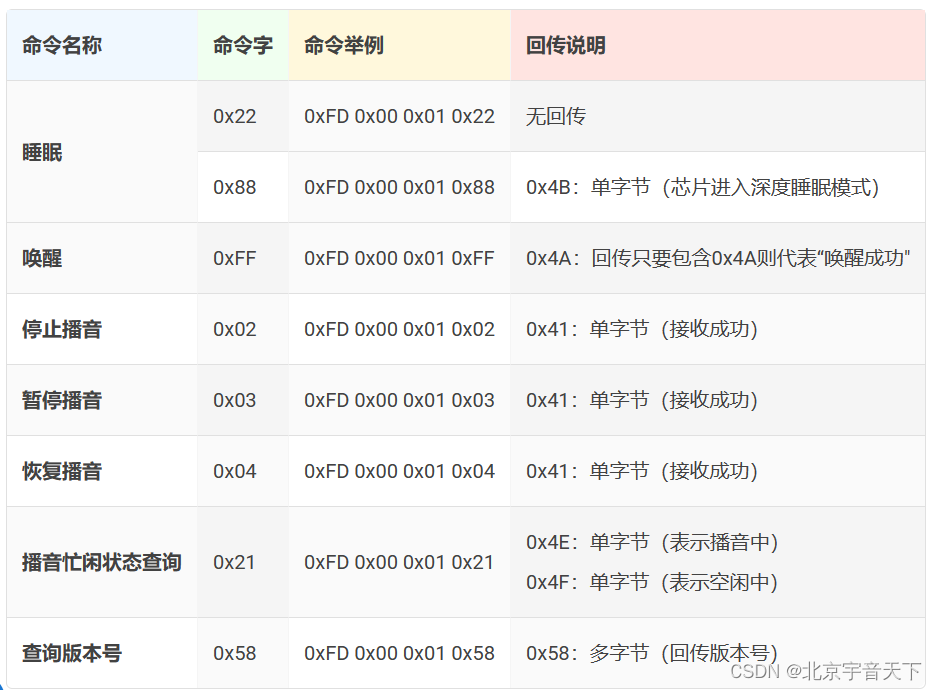

• 公共命令汇总

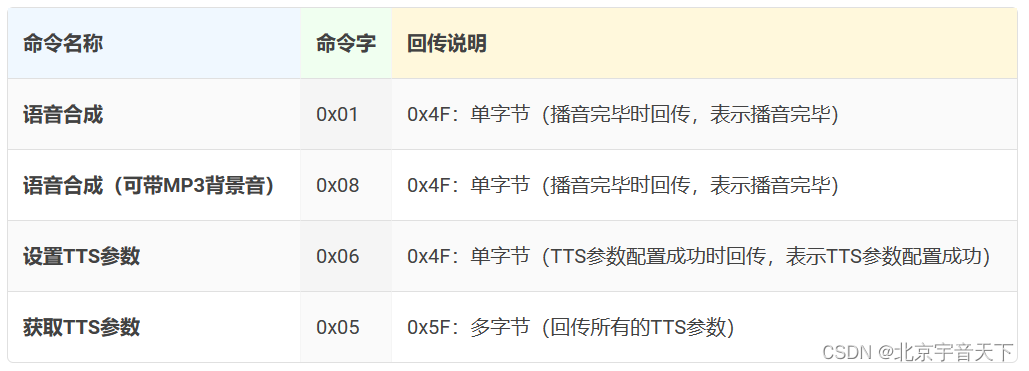

• 语音合成命令汇总

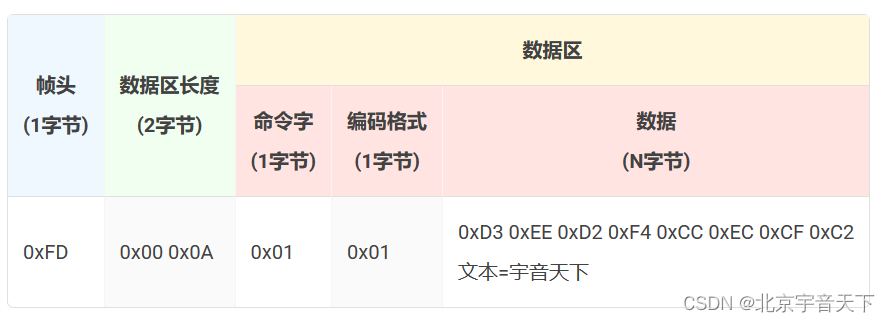

举例：播放文本编码格式为 “GBK” 的文本“宇音天下”
命令帧：0xFD 0x00 0x0A 0x01 0x01 0xD3 0xEE 0xD2 0xF4 0xCC 0xEC 0xCF 0xC2

2、控制标记
说明：汉字博大精深的文化底蕴，和当前技术发展的限制，语音合成还不能做到百分之百的准确。为满足客户在各种复杂环境的个性化需求，特推出以下文本控制标记，用于灵活控制汉字发音的变化。

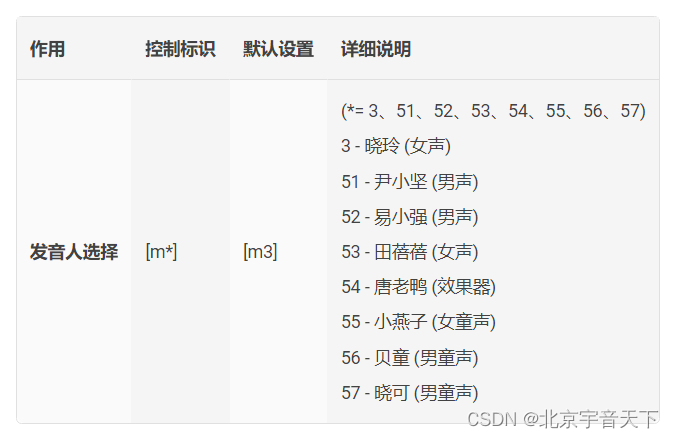

• 部分控制标记

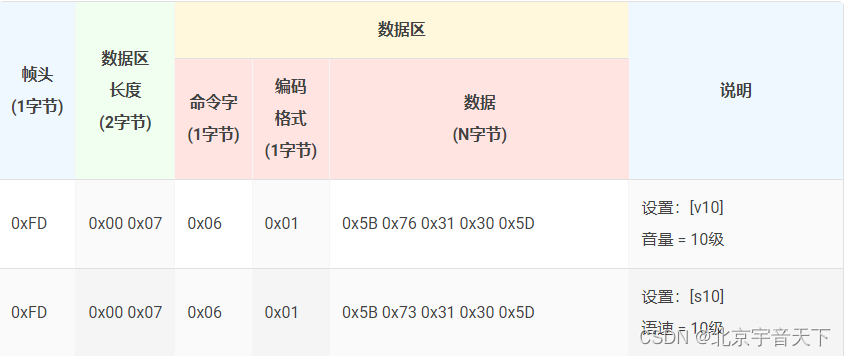

• 控制标记举例：

举例：设置TTS音量为10级
命令帧：0xFD 0x00 0x07 0x06 0x01 0x5B 0x76 0x31 0x30 0x5D
举例：设置TTS语速为10级
命令帧：0xFD 0x00 0x07 0x06 0x01 0x5B 0x73 0x31 0x30 0x5D

3、提示音
SYN8086语音合成芯片内集成了多首声音提示音，可用于不同行业不同场合的信息提醒、报警等功能。例如：刷卡音，门铃音，警报音等。

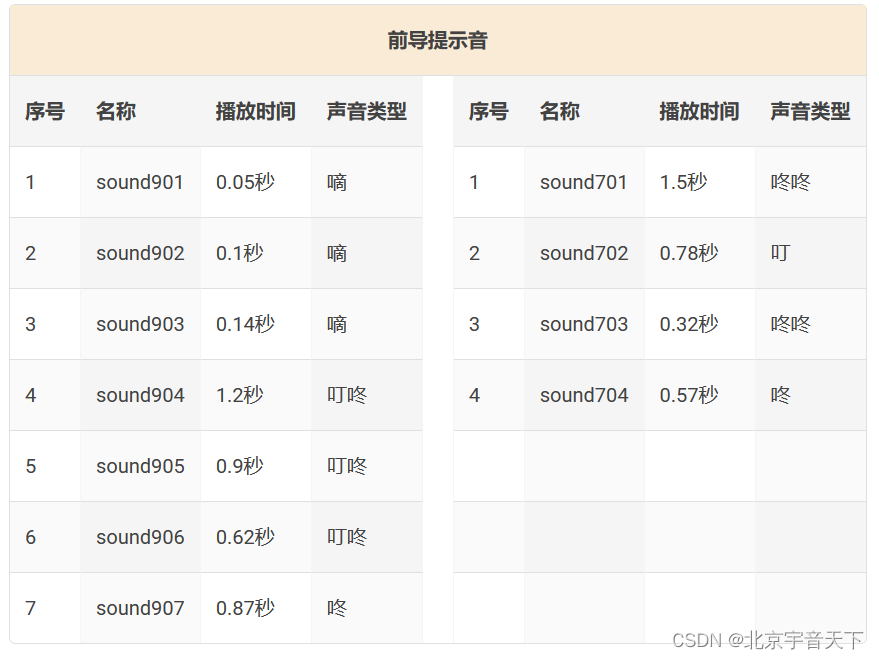

• 部分提示音举例

举例：播放名称为“sound901”的提示音
命令帧：FD 00 0A 01 01 73 6F 75 6E 64 39 30 31

4、C语言范例

#include <reg51.h>
#include <string.h>

void  main(void)
{
/需要发送的文本******************/
            char code text[ ] =  {"欢迎使用宇音天下研发的语音合成芯片"};
            unsigned  char  headOfFrame[5];
            unsigned  char  length ;
            unsigned  int   i = 0;
            length =  strlen(text);       //需要发送文本的长度

/串口的初始化********************/
            TL1 = 0xFA;        // 在11.0592MHz 下，设置波特率9600bps，工作方式2
            TH1 = 0xFA;
            TMOD = 0x20;
            SCON = 0x50;       // 串口工作方式1，允许接收
            PCON = 0x80;
            EA  = 0;
            REN = 1;
            TI = 0;            //发送中断标志位置零
            RI = 0;            //接收中断标志位置零
            TR1 = 1;           //定时器1 用作波特率发生

/发送过程*********************/
         headOfFrame[0] = 0xFD ;       //构造帧头FD
         headOfFrame[1] = 0x00 ;       //构造数据区长度的高字节
         headOfFrame[2] = length + 2;     //构造数据区长度的低字节
         headOfFrame[3] = 0x01 ;       //构造命令字：合成播放命令
         headOfFrame[4] = 0x01 ;       //构造命令参数：编码格式为GBK

         for(i = 0; i<5; i++)           //依次发送构造好的5个帧头字节
         {
             SBUF = headOfFrame[i];
             while (TI== 0) {;}         //等待发送中断标志位置位
             TI = 0;             //发送中断标志位清零
         }

          for(i = 0; i<length; i++)       //依次发送待合成的文本数据
         {
             SBUF = text[i];
             while (TI== 0) {;}
             TI = 0;
         }

      //  while(1);
}

六、硬件设计

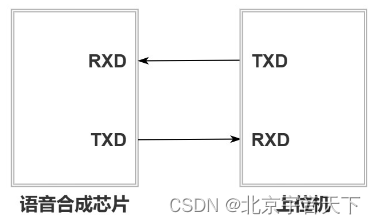

1、通讯方式
语音合成芯片支持UART接口通讯方式，可通过UART 接口接收上位机发送的命令和数据。

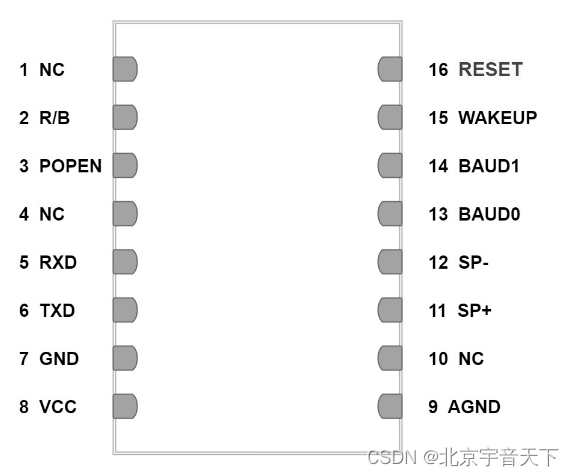

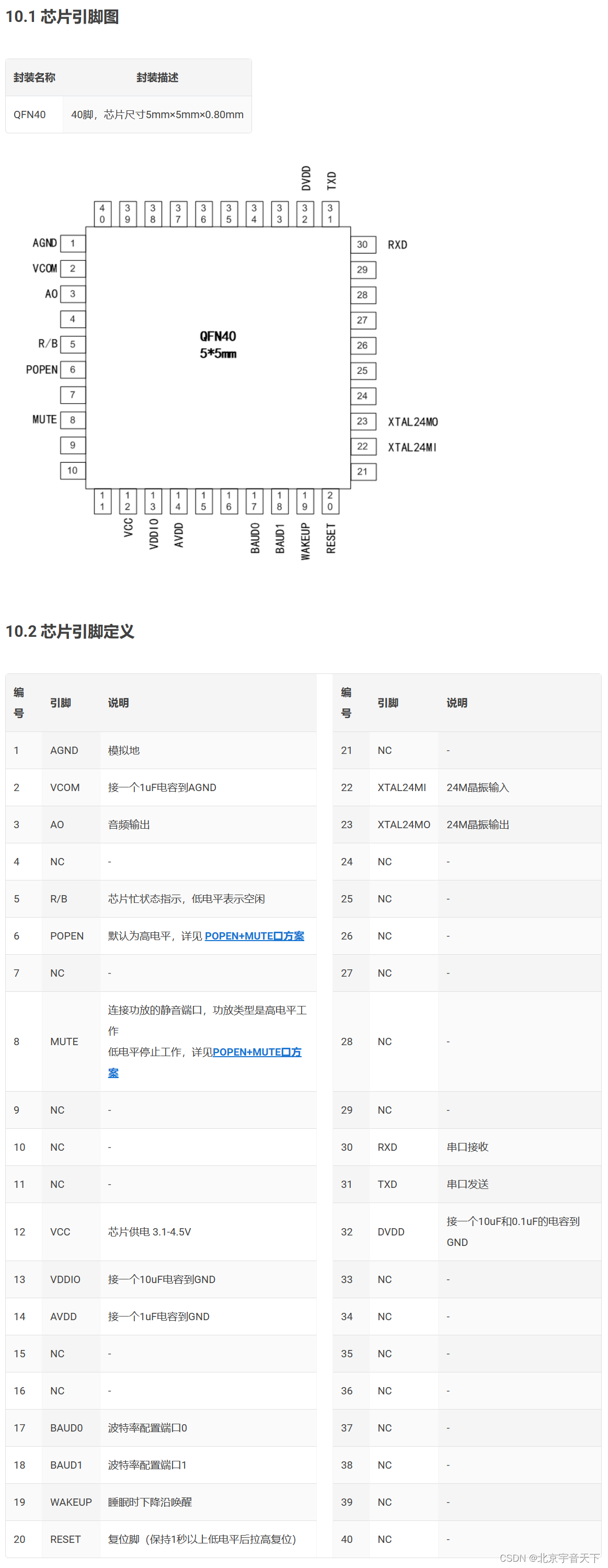

2、引脚定义

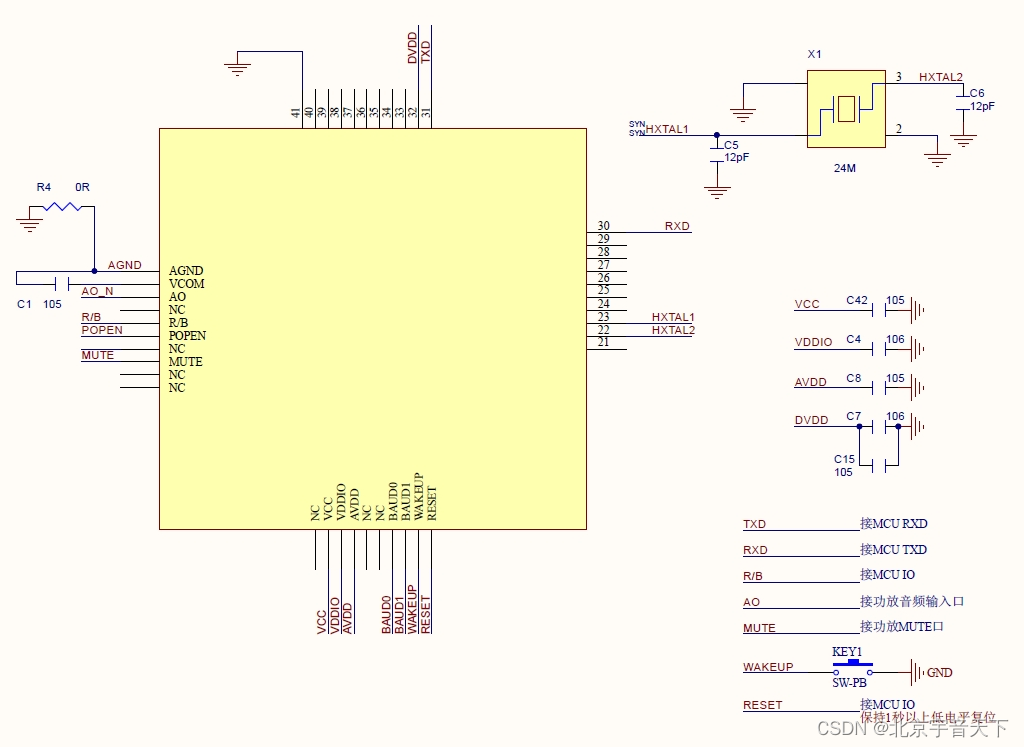

3、参考电路

4、电源电路设计
3.1V-4.2V单独供电，接VCC口。POPEN、BAUD0、BAUD1、WAKEUP默认均有上拉电阻，如果IO需要上拉请上拉到VDDIO，而不是VCC。

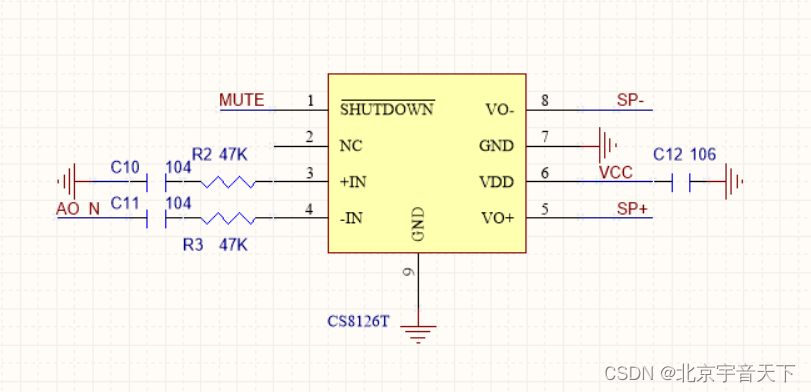

• 功放参考电路

以CS8126T为参考
5、芯片参数

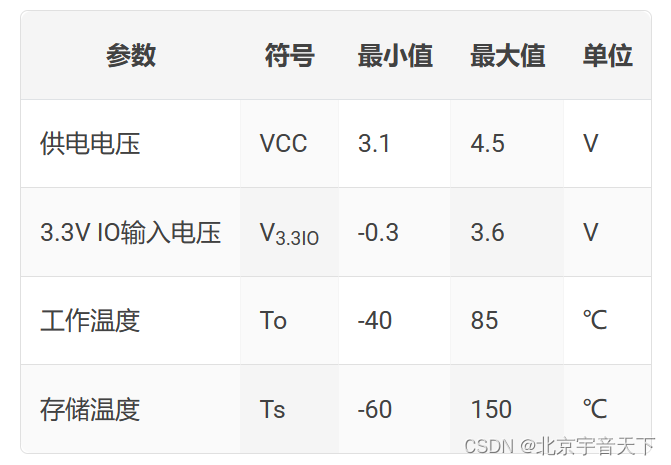

• 特性极限值

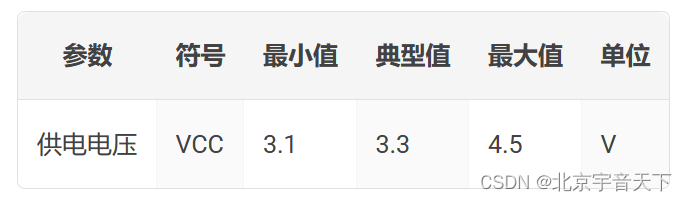

• 电压工作范围

6、模块说明

• 模块实物图

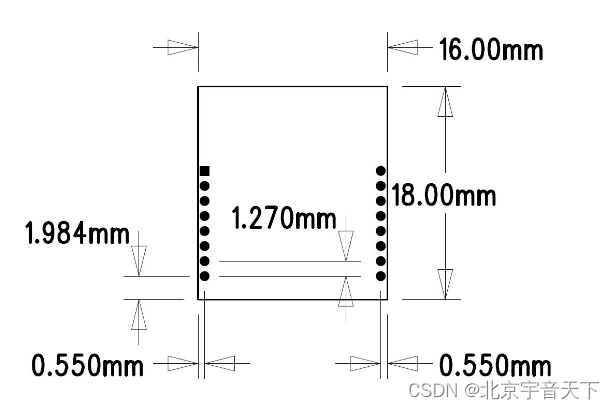

• 模块尺寸

• 模块引脚图

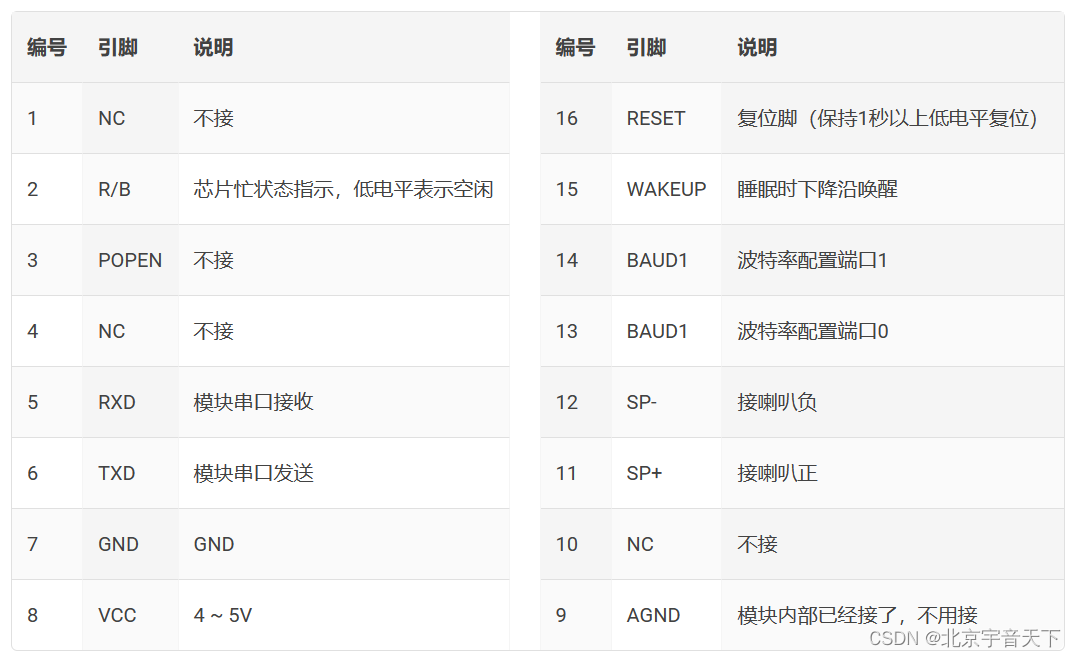

• 模块引脚定义

结语
智能语音技术正在引领人机交互进入全新的时代。其卓越的语音处理能力、高度集成化和小型化设计，以及不断优化的低功耗特性，使得语音合成芯片在智能家居、智能车载、可穿戴设备等多个领域展现出广阔的应用前景。
在此，我们期待语音合成芯片技术的不断创新与发展，为人与人、人与机器之间的沟通搭建起更加便捷、高效的桥梁，共同开启智能语音交互的新篇章。
