VxLAN技术基本原理

VxLAN基本概念：

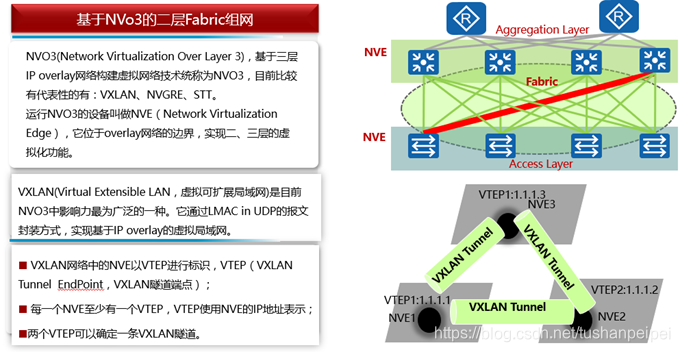

NOV3技术的实现原理其实非常简单，VxLAN=MAC in UDP 、NvGRE = MAC in GRE、STT = MAC in TCP（伪TCP），显而言之都是一种再封装技术，基于新的头部实现隧道互联。使用这些隧道组成的逻辑网络就是数据中心的overlay。

VTEP：

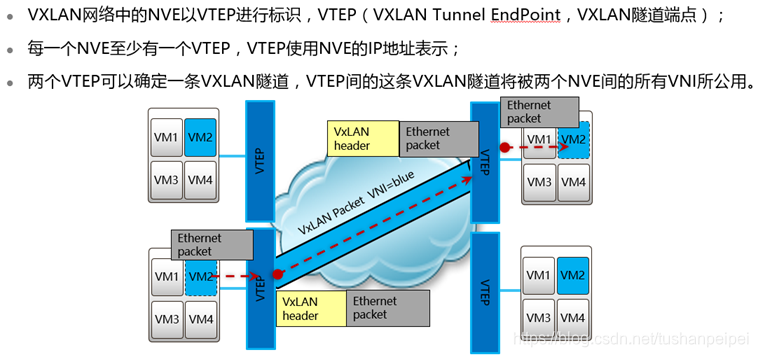

VTEP隧道其实可以理解为一个trunk口，不过这个trunk运行的是不同的VNI通过。

VNI：

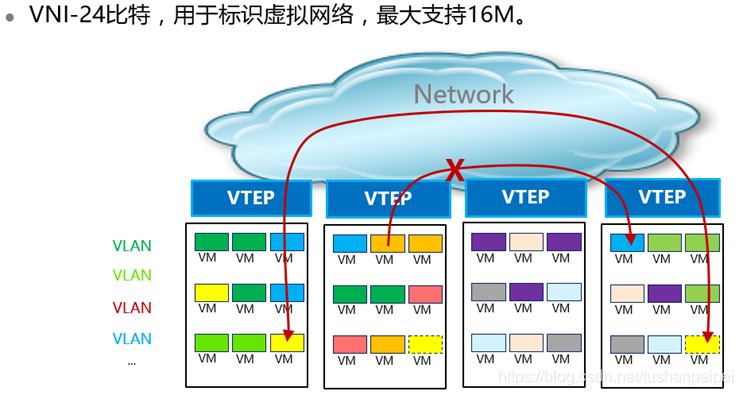

由于vlan Header头部限长是12bit，导致vlan的限制个数是2的12次方 等于4096个无法满足日益增长的需求。目前 VXLAN 的报文 Header 内有 24 bit，可以支持 2的24次方的 VNI 个数(VXLAN中通过 VNI 来识别，相当于VLAN ID)。相同VLAN ID可以映射到不同的VNI上。

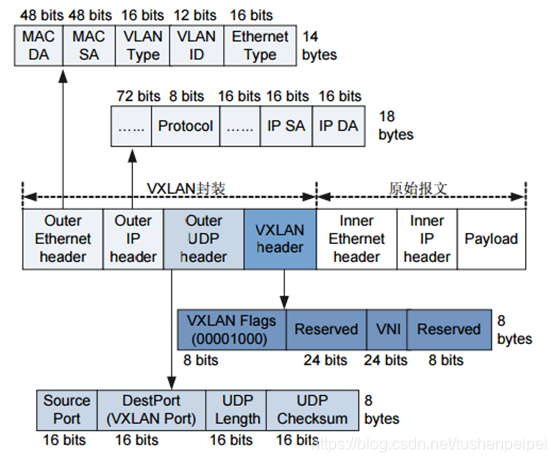

VxLAN报文格式：

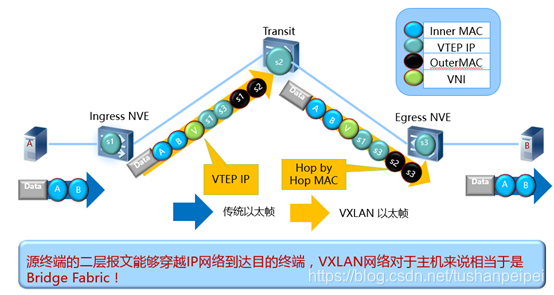

数据转发时，封装如下所示：

注意：在大二层网络传输的过程中，会变化的只有外层MAC地址，外层MAC地址为其二层网关的MAC地址（或者直接目的NVE的MAC地址）。

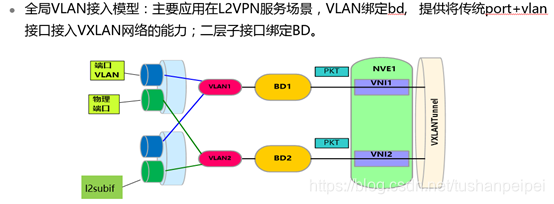

VxLAN接入模型：
VXLAN接入业务模型1：

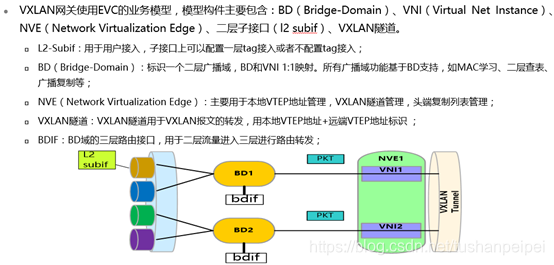

BD类似于VLAN，BDIF其实功能就相当于VLANIF接口。

VXLAN接入业务模型2：

流量转发模型：

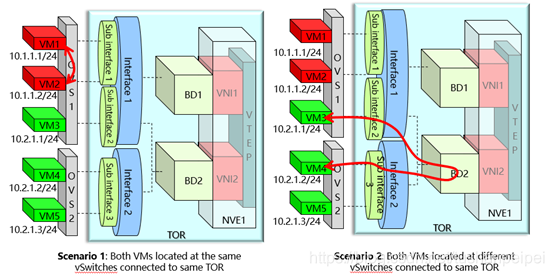

VXLAN转发模型之相同网段VM互访 (1)：

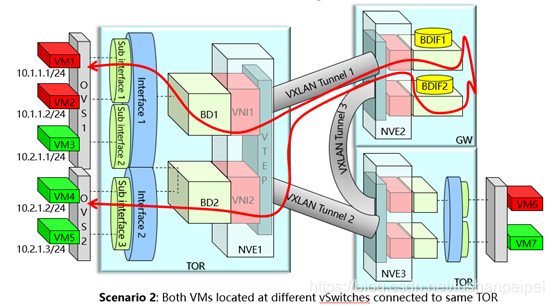

一个OVS表示一个服务器，interface表示交换机的接口，sub interface表示一个VLAN的子接口。如果两个虚拟机在同一个子接口下，直接在虚拟机环境中互访，如果两个虚拟机处于不同的物理接口连接，则需要通过BD进行同一个交换机中的自行转化。

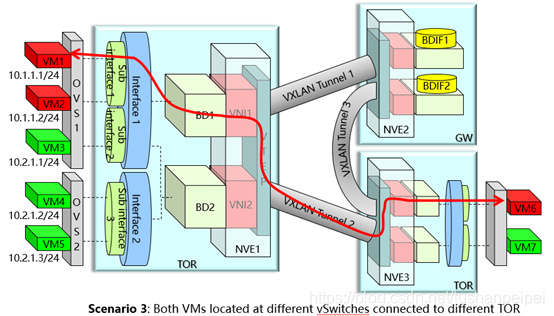

VXLAN转发模型之相同网段VM互访 (2)：

如果两个虚拟机在VTEP隧道的两端，则需要通过中间的大二层网络进行转发了，先通过sub子接口进入对应的BD1，打上BD1对应的VNI1，通过VNI1匹配到对应的隧道tunnel2，并打上NVE1和NVE3的MAC作为外层MAC地址和IP地址，最后转发到NVE3，NV3解封装后通过VNI进行匹配到BD，查看内层MAC，匹配到出接口，通过VLAN ID从对于的子接口发送出去，到达VM6。

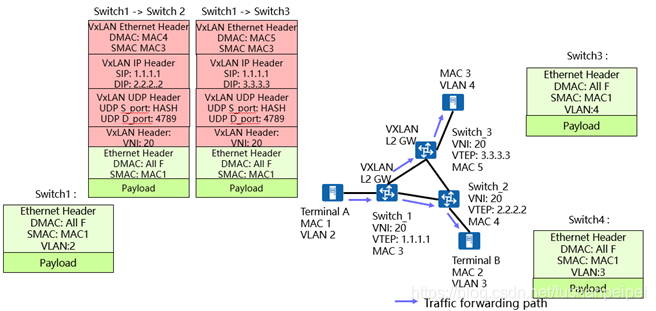

转发广播报文：

给每个匹配的隧道都发送一个外部不同，内部相同的报文。外部目的MAC是VXLAN二层网关，外部目的IP地址是目的隧道的IP地址。

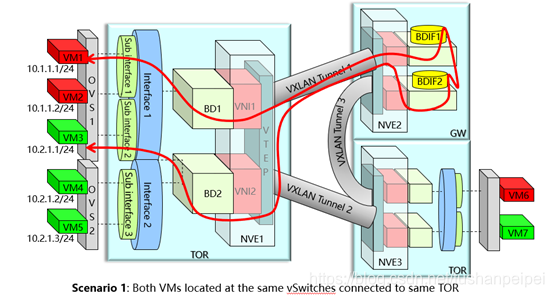

VXLAN转发模型之不同网段VM互访 (1)：

不同网段的VM需要通过其网关进行转发，先将报文发送给自己的二层网关，网关拆包后发现目的IP地址不是自己，所以然后进行三层转发，三层转发在BDIF进行，通过VNI匹配到BDIF，通过目的隧道目的IP查看对应的隧道，重新封装VNI2，匹配VXLAN隧道发送到回NVE1，再通过VNI2拆封装，发送到VNI2，查找MAC地址和内层VLAN发送到VM3。

VXLAN转发模型之不同网段VM互访 (2)：

其过程第一种模型相似，不过目的地址在不同的虚拟机上。

VXLAN转发模型之不同网段VM互访 (3)：

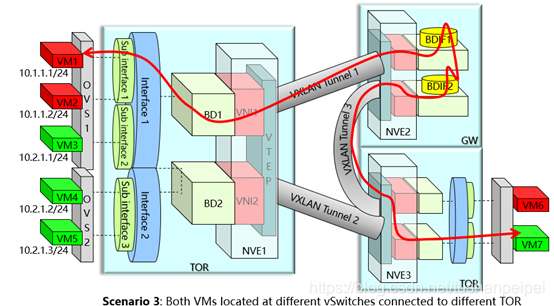

与之前两种情况不同的是，在NVE2上查看外层目的IP后匹配到的隧道是tunnel3，所以最后发送到了NVE3，NVE3发送目的隧道的MAC是自己，并且IP地址也是自己，所以拆包，匹配对于的VNI，查看MAC地址和内部VLAN ID从对应的子接口发送到VM7。

VxLAN网关部署方式：

两种网关部署方案：

集中式和分布式部署，集中网关能够方便管理，但是路径较长，可能延迟较大。

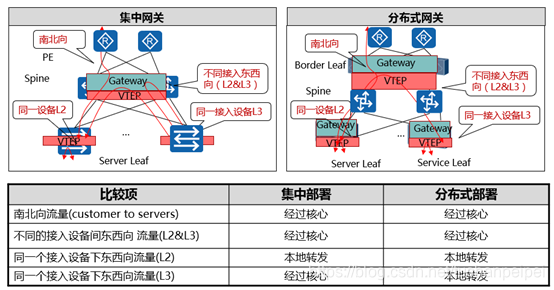

两种方式部署的对比：

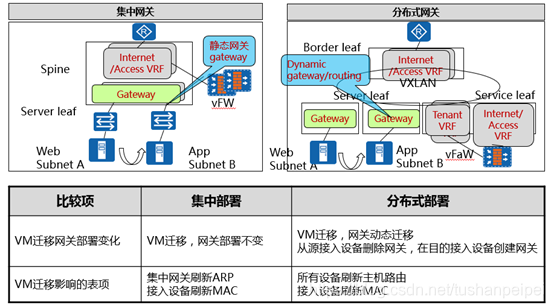

服务器网关部署对比：

转发路径优化对比：

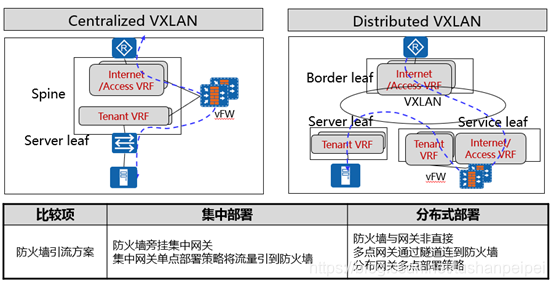

防火墙流量过滤对比：

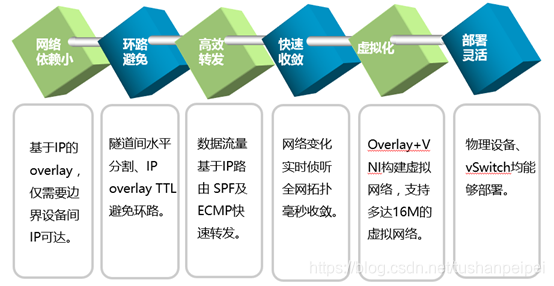

VxLAN优点：
