二十二、K8s集群设置4-网络策略与校验和

一、集群环境

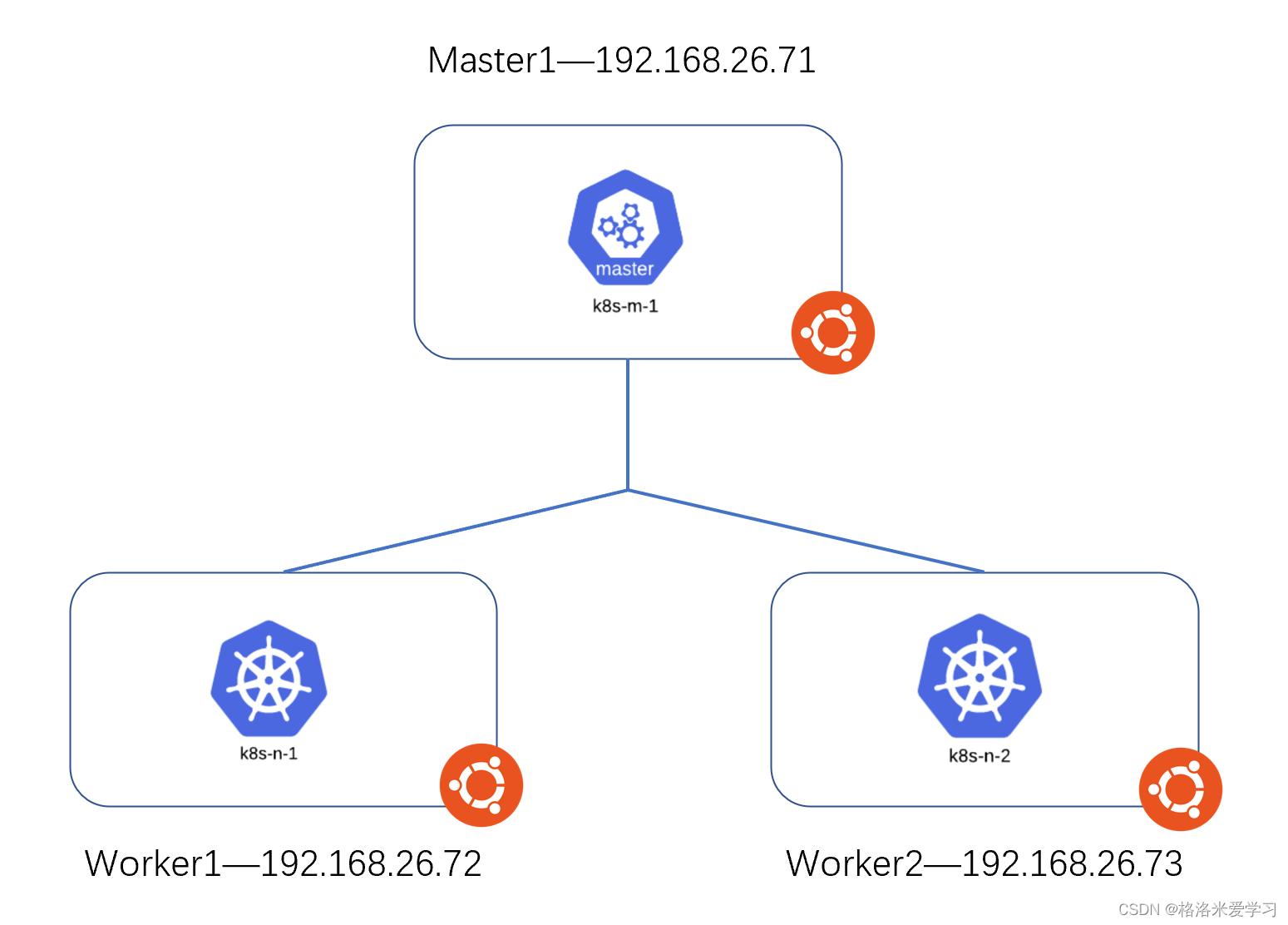

底层系统为ubuntu18.04，然后在每个node上安装k8s，并构建集群。Master node的IP地址为192.168.26.71/24，两个Worker node的IP地址为192.168.26.72/24、192.168.26.73/24。部署Calico网络插件，保证Node之间能够正常通信。

二、部署网络策略

Network Policy是kubernetes中的一种资源类型，可以理解为一个简单的防火墙，它从属于某个Namespace。其内容从逻辑上看包含两个关键部分，一是pod选择器，基于标签选择相同Namespace下的pod，将其中定义的规则作用于选中的pod。另一个就是规则了，就是网络流量进出pod的规则，其采用的是白名单模式，符合规则的通过，不符合规则的拒绝。

注：相对于网络策略，istio能够做到更细致的网络访问控制。

步骤1：实验环境规划

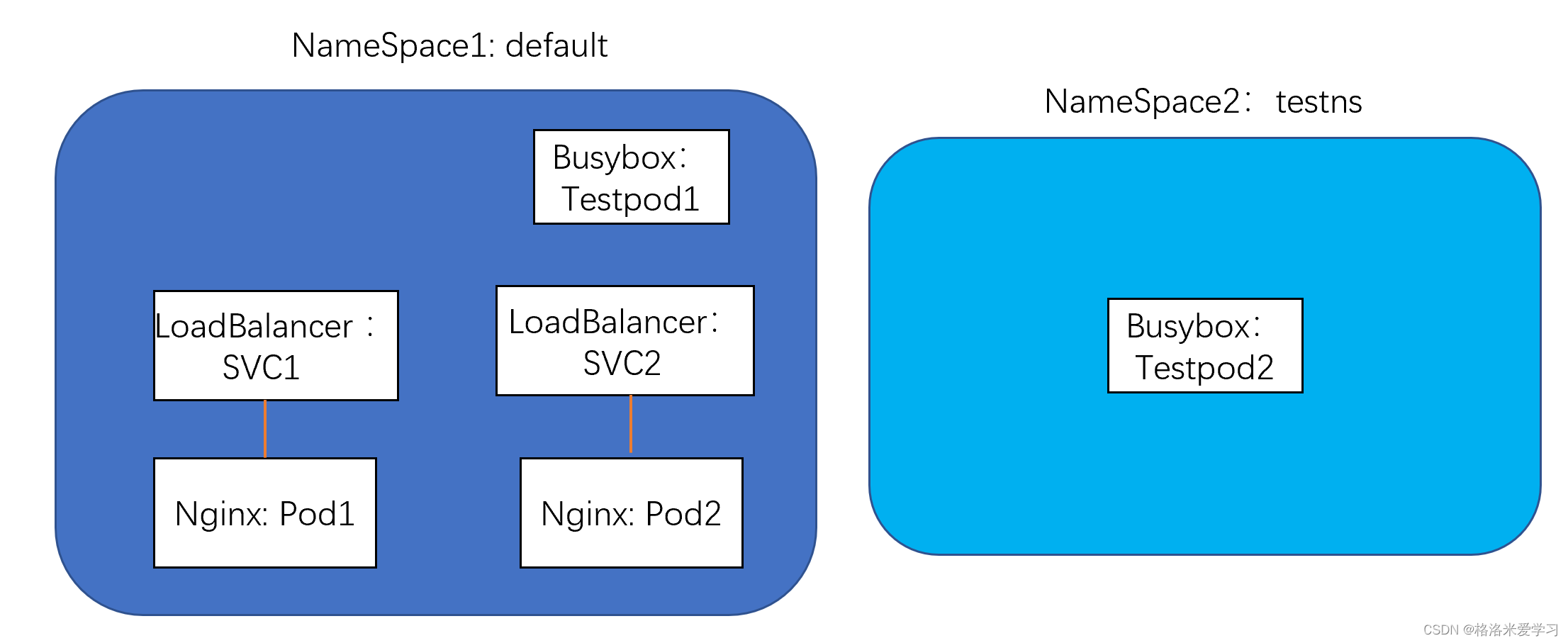

在我们集群中设置另外一个NameSpace，testns。然后在default的ns中创建2个nginx的pod，和对应的SVC。同时分别使用busybox镜像在两个NS内创建两个testpod。后续，当我们部署网络策略后，可以使用两个testpod来访问pod1和pod2，验证网络策略是否生效。

步骤2：安装metallb服务，以提供网络负载平衡器（Loadbalance）类型的SVC

官网安装步骤：https://metallb.universe.tf/installation/

首先在master上创建命名空间：

kubectl create ns metallb-system

在官网安装步奏中有最新版本的yaml文件。下载metallb.yaml文件，v0.11.0下载地址如下：
https://raw.githubusercontent.com/metallb/metallb/v0.11.0/manifests/metallb.yaml

修改metallb.yaml文件中两个镜像拉取的策略为IfNotPresent。然后再集群环境（所有Node）中下载需要使用的两个镜像：

root@vms71:~/route-policy# grep image metallb.yaml
        image: quay.io/metallb/speaker:v0.11.0
        imagePullPolicy: IfNotPresent
        image: quay.io/metallb/controller:v0.11.0
        imagePullPolicy: IfNotPresent

部署metallb：

 kubectl apply -f metallb.yaml

使用如下yaml文件创建Loadbalance的地址池，下载地址：https://metallb.universe.tf/configuration/。地址池需要和自己Node在同一网段。

apiVersion: v1
kind: ConfigMap
metadata:
  namespace: metallb-system
  name: config
data:
  config: |
    address-pools:
    - name: default
      protocol: layer2
      addresses:
      - 192.168.26.240-192.168.26.250

步骤3：部署测试使用的pod和loadbalance类型的SVC

在master上创建测试使用的NameSpace：

kubectl create ns TestNs

在集群设备中下载所需的Nginx和yauritux/busybox-curl镜像：

 docker pull nginx
 docker pull yauritux/busybox-curl

在default namespace中创建pod1和pod2，yaml文件分别如下：

apiVersion: v1
kind: Pod
metadata:
  creationTimestamp: null
  labels:
    run: pod1
  name: pod1
spec:
  terminationGracePeriodSeconds: 0
  containers:
  - image: nginx
    imagePullPolicy: IfNotPresent
    name: pod1
    resources: {}
  dnsPolicy: ClusterFirst
  restartPolicy: Always
status: {}

apiVersion: v1
kind: Pod
metadata:
  creationTimestamp: null
  labels:
    run: pod2
  name: pod2
spec:
  terminationGracePeriodSeconds: 0
  containers:
  - image: nginx
    imagePullPolicy: IfNotPresent
    name: pod2
    resources: {}
  dnsPolicy: ClusterFirst
  restartPolicy: Always
status: {}

修改pod1主页为11111：

kubectl exec -it pod1 -- sh -c "echo 11111 > /usr/share/nginx/html/index.html"

pod2主页为22222：

kubectl exec -it pod1 -- sh -c "echo 22222 > /usr/share/nginx/html/index.html"

查看pod1和pod2是否正常运行：

root@vms71:~/route-policy# kubectl get  pods -owide
NAME   READY   STATUS    RESTARTS   AGE   IP             NODE            NOMINATED NODE   READINESS GATES
pod1   1/1     Running   0          20m   10.244.5.205   vms72.rhce.cc   <none>           <none>
pod2   1/1     Running   0          20m   10.244.5.204   vms72.rhce.cc   <none>           <none>

创建Loadbalance类型的svc1和svc2：

 kubectl expose --name=svc1 pod pod1 --port=80 --type=LoadBalancer
 kubectl expose --name=svc2 pod pod2 --port=80 --type=LoadBalancer

查看是否创建成功，获取到地址：

root@vms71:~/route-policy# kubectl get svc
NAME         TYPE           CLUSTER-IP       EXTERNAL-IP      PORT(S)        AGE
kubernetes   ClusterIP      10.96.0.1        <none>           443/TCP        10d
svc1         LoadBalancer   10.101.126.242   192.168.26.240   80:31482/TCP   2m34s
svc2         LoadBalancer   10.105.233.117   192.168.26.241   80:31075/TCP   2m25s
root@vms71:~/route-policy# curl 192.168.26.240
11111
root@vms71:~/route-policy# curl 192.168.26.241
22222

创建Namespac：testns：

kubectl create ns testns

分别在两个Namespace中创建2个testpod1和testpod2：

kubectl run testpod1 --image=yauritux/busybox-curl -it --rm --image-pull-policy=IfNotPresent -- sh
kubectl run testpod2 -n=testns --image=yauritux/busybox-curl -it --rm --image-pull-policy=IfNotPresent -- sh

测试目前两个testpod是否能够访问pod1和pod2：结果是都可以访问。注意，如果访问不同NameSpace中的SVC，需要在后面指明具体的NameSpace。

/home # curl svc1.default
11111
/home # curl svc2.default
22222

步骤4：创建并测试网络策略

在应用网络策略时需要注意三点：

1. 应用到哪个pod上去，也就是去保护哪一个pod；
2. 需要设置允许哪些客户端能访问被保护的pod；
3. 设置保护的pod能够访问哪些客户端。

在官方网站上可以找到网络策略的模板：https://kubernetes.io/docs/concepts/services-networking/network-policies/。策略的模板同时激活了Ingress和Egress策略。

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: test-network-policy
  namespace: default
spec:
  podSelector:
    matchLabels:
      role: db
  policyTypes:
  - Ingress
  - Egress
  ingress:
  - from:
    - ipBlock:
        cidr: 172.17.0.0/16
        except:
        - 172.17.1.0/24
    - namespaceSelector:
        matchLabels:
          project: myproject
    - podSelector:
        matchLabels:
          role: frontend
    ports:
    - protocol: TCP
      port: 6379
  egress:
  - to:
    - ipBlock:
        cidr: 10.0.0.0/24
    ports:
    - protocol: TCP
      port: 5978

网络策略首先需要设定作用的Namespace：

  namespace: default

其中的podSelector表示作用于namespace中的哪个pod，使用标签的方式进行匹配。如果不写的话，表示作用于namespace中的所有pods。

  podSelector:
    matchLabels:
      role: db

policyType有两种，分别表示匹配入方向或者出方向的流量（以被保护的pod为基础），只有在这里激活了对应的type，后续设置的策略才会生效。

  policyTypes:
  - Ingress
  - Egress

以其中演示的ingress策略为例子（允许谁能够访问被保护的pod）：

 ingress:
  - from:
    - ipBlock:
        cidr: 172.17.0.0/16
        except:
        - 172.17.1.0/24
    - namespaceSelector:
        matchLabels:
          project: myproject
    - podSelector:
        matchLabels:
          role: frontend
    ports:
    - protocol: TCP
      port: 6379

其中有三种设置策略的方式：

1. ipBlock：匹配到的IP地址可以访问，except匹配到的无法访问 ；注意， 这些应该是集群外部 IP，因为 Pod IP存在时间短暂的且随机产生。例如，所作用的源IP则可能是LoadBalancer或Pod的node等。
2. podSelector：指定匹配到label的pod能够访问被保护的pod；
3. namespaceSelector：指定具体命名空间内的pod能够访问被保护的pod。

注意，在 from 数组中仅包含一个元素，只允许来自标有 role=client 的 Pod 且 该 Pod 所在的NameSpace中标有 user=alice 的连接。如下：

  ingress:
  - from:
    - namespaceSelector:
        matchLabels:
          user: alice
      podSelector:
        matchLabels:
          role: client

在 from 数组中包含两个元素，允许来自本地NameSpace标有 role=client 的 Pod 的连接（默认为本NameSpace，也就是此策略所在的NameSpace），或 来自任何名字空间中标有 user=alice 的任何Pod的连接：

  ingress:
  - from:
    - namespaceSelector:
        matchLabels:
          user: alice
    - podSelector:
        matchLabels:
          role: client

egress规则同理。

策略一：在pod1上启用ingress的policy，保证只有192.168.26.0/24且非192.168.26.71/32（master地址）能够访问。

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: test-network-policy
  namespace: default
spec:
  podSelector:
    matchLabels:
      run: pod1
  policyTypes:
  - Ingress
  ingress:
  - from:
    - ipBlock:
        cidr: 192.168.26.0/24
        except:
        - 192.168.26.71/32
    ports:
    - protocol: TCP
      port: 80

在master和worker上分别做测试：

root@vms71:~/route-policy# curl 192.168.26.240
^Z
[1]+  Stopped                 curl 192.168.26.240
root@vms72:~# curl 192.168.26.240
11111

测试结果可以看到，master无法访问当前的pod1。

策略二：在pod1上启用ingress的policy，保证只有当前NameSpace的pod能够访问。

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: test-network-policy
  namespace: default
spec:
  podSelector:
    matchLabels:
      run: pod1
  policyTypes:
  - Ingress
  ingress:
  - from:
    - namespaceSelector:
        matchLabels:
          kubernetes.io/metadata.name: default #default空间的lable
    ports:
    - protocol: TCP
      port: 80

如果不写NameSpace的Labels的标签，表示的是任意NameSpace。分别用testpod1和testpod2进行访问。

testpod1上，可以正常访问：

/home # curl svc1
11111

testpod2上，不可以正常访问：

/home # curl svc1.default
curl: (7) Failed connect to svc1.default:80; Connection timed out

如果NameSpace写成如下的形式，则表示所有的NameSpace都可以访问

    - namespaceSelector:
        matchLabels:

策略三：在testpod2上启用egress的policy，保证只能够访问default空间内的pod2。

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: test-network-policy
  namespace: testns
spec:
  podSelector:
    matchLabels:
      run: testpod2
  policyTypes:
  - Egress
  egress:
  - to:
    - podSelector:
        matchLabels:
          run: pod2
      namespaceSelector:
        matchLabels:
           kubernetes.io/metadata.name: default
    ports:
    - protocol: TCP
      port: 80
  - to:
    - namespaceSelector:
        matchLabels:
          kubernetes.io/metadata.name: kube-system
    ports:
    - protocol: UDP
      port: 53

注意写第二个-to策略（每个-to策略之间的关系为或）放行去往kube-system的流量DNS流量。在testpod2中，测试结果如下，说明网络策略运行正常。

/home # curl svc2.default
22222
/home # curl svc1.default
curl: (7) Failed connect to svc1.default:80; Connection timed out

策略四：如果想要保证testpod1能够访问pod1的80端口，testpod2能够访问pod1的8080端口，可以通过写两个from完成。

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: test-network-policy
  namespace: default
spec:
  podSelector:
    matchLabels:
      run: pod1
  policyTypes:
  - Ingress
  ingress:
  - from:
    - podSelector:
        matchLabels:
          run: testpod1
    ports:
    - protocol: TCP
      port: 80
  - from:
    - podSelector:
        matchLabels:
          run: testpod2
      namespaceSelector:
        matchLabels:
          kubernetes.io/metadata.name: testns
    ports:
    - protocol: TCP
      port: 8080

步骤5：默认策略
默认情况下，如果名字空间中不存在任何策略，则所有进出该名字空间（NameSpace）中 Pod 的流量都被允许。 以下示例使我们可以更改该名字空间中的默认行为。（注意仅作用于策略所在的NameSpace）

1.默认拒绝所有入站流量：

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: default-deny-ingress
spec:
  podSelector: {}
  policyTypes:
  - Ingress

这样可以确保即使容器没有选择其他任何 NetworkPolicy，也仍然可以被隔离。 此策略不会更改默认的出口隔离行为。

2.默认允许所有入站流量：

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: allow-all-ingress
spec:
  podSelector: {}
  ingress:
  - {}
  policyTypes:
  - Ingress

如果要允许所有流量进入某个名字空间中的所有 Pod（即使添加了导致某些 Pod 被视为 “隔离”的策略），则可以创建一个策略来明确允许该名字空间中的所有流量。

3.默认拒绝所有出站流量：

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: default-deny-egress
spec:
  podSelector: {}
  policyTypes:
  - Egress

此策略可以确保即使没有被其他任何 NetworkPolicy 选择的 Pod 也不会被允许流出流量。 此策略不会更改默认的入站流量隔离行为。

4.默认允许所有出站流量：

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: allow-all-egress
spec:
  podSelector: {}
  egress:
  - {}
  policyTypes:
  - Egress

如果要允许来自名字空间中所有 Pod 的所有流量（即使添加了导致某些 Pod 被视为“隔离”的策略）， 则可以创建一个策略，该策略明确允许该名字空间中的所有出站流量。

5.默认拒绝所有入口和所有出站流量：

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: default-deny-all
spec:
  podSelector: {}
  policyTypes:
  - Ingress
  - Egress

我们以通过在该名字空间中创建以下 NetworkPolicy 来阻止所有入站和出站流量。此策略可以确保即使没有被其他任何 NetworkPolicy 选择的 Pod 也不会被允许入站或出站流量。

三、校验和

为了保证k8s中流量传输过程中没有被更改或者出现传输错误，我们可以使用校验和来检查。

一般来说，当我们下载文件时，在下载页面都附有对应正确的校验和值和所使用的HASH函数。我们当下载完成后，我们可以在Linux系统上重新计算校验和来对比是否有修改。

例如，我们可以使用Linux自带的MD5或者SHA校验软件来校验：

root@vms71:~/route-policy# md5sum metallb.yaml
6313083a000cfeae5403b8bcf96cc7f5  metallb.yaml
root@vms71:~/route-policy# sha512sum metallb.yaml
6ebc53703d23841fe805f2d329da95bc3a4af442eed3823f70c0a6ba9d298e85f8c3f25f0cdea2057d819d7737834a369f4267c597a834913b9c4f91a108b5ff  metallb.yaml

如果和官网显示的校验值不同，则删除掉内容被修改或传输出错的文件。

整理资料来源：
《老段CKS课程》
K8s官网资料：https://kubernetes.io/zh/docs/concepts/services-networking/network-policies/
