实验场景1：VXLAN-EVPN集中式网关

在这里插入图片描述
环境说明：

  1. Underlay通过OSPF互联，Overlay通过BGP EVPN建立隧道；Leaf1和Leaf2分别与Spine建立IBGP邻居关系，Spine作为路由反射器。
  2. Leaf1，Leaf2和Spine分别使用L0接口地址作为VTEP地址和BGP EVPN源地址。Leaf1的VTEP地址为1.1.1.1/32，Leaf2的VTEP地址为2.2.2.2/32，Spine的VTEP地址为3.3.3.3/32。
  3. Vlan10的子网范围为10.1.10.0/24，网关地址为10.1.10.254；Vlan20的子网范围为10.1.20.0/24，网关地址为10.1.20.254。且网关部署在spine上。
  4. Vlan10子网对应的VNI为10，Vlan20子网对应的VNI为20。
  5. 双方Vlan20子网设备（PC2和PC3）能够直接通过Leaf1和Leaf2建立的VXLAN隧道通信；双方VLAN10和VLAN20（PC1和PC3）的通信则需要通过Spine集中式网关进行转发。
  6. RD值和RT值规划请参考实验图。

ENSP CE12800使用镜像下载链接：
链接：https://pan.baidu.com/s/1VIfaTwWJfNzIG6XuATGRdA
提取码：ahek

此镜像需要在输入完成命令后commit命令使之生效。

实验步骤：

1.完成underlay配置
首先配置两台接入交换机，创建Vlan和接口划分
SW1：

vlan 10
vlan 20

interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094

interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 10

interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 20

SW2：

vlan20
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094

interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 20

接着初始化三台PC（略）。

完成后配置Leaf1、Spine、Leaf2的接口IP地址：
Leaf1：

interface GE1/0/0
 undo portswitch
 undo shutdown
 ip address 13.13.13.1 255.255.255.0

interface LoopBack0
 ip address 1.1.1.1 255.255.255.255

Spine：

interface GE1/0/0
 undo portswitch
 undo shutdown
 ip address 13.13.13.3 255.255.255.0

interface GE1/0/1
 undo portswitch
 undo shutdown
 ip address 23.23.23.3 255.255.255.0

interface LoopBack0
 ip address 3.3.3.3 255.255.255.255

Leaf2：

interface GE1/0/0
 undo portswitch
 undo shutdown
 ip address 23.23.23.2 255.255.255.0

interface LoopBack0
 ip address 2.2.2.2 255.255.255.255

在三台设备上企业OSPF，并配置接口类型为P2P加快收敛
Leaf1：

ospf 1 router-id 1.1.1.1
 area 0.0.0.0
  network 1.1.1.1 0.0.0.0
  network 13.13.13.1 0.0.0.0

interface GE1/0/0
 ospf network-type p2p

Spine：

ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 13.13.13.3 0.0.0.0
  network 23.23.23.3 0.0.0.0

interface GE1/0/0
 ospf network-type p2p
 interface GE1/0/1
 ospf network-type p2p

Leaf2：

ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 2.2.2.2 0.0.0.0
  network 23.23.23.2 0.0.0.0

interface GE1/0/0
 ospf network-type p2p

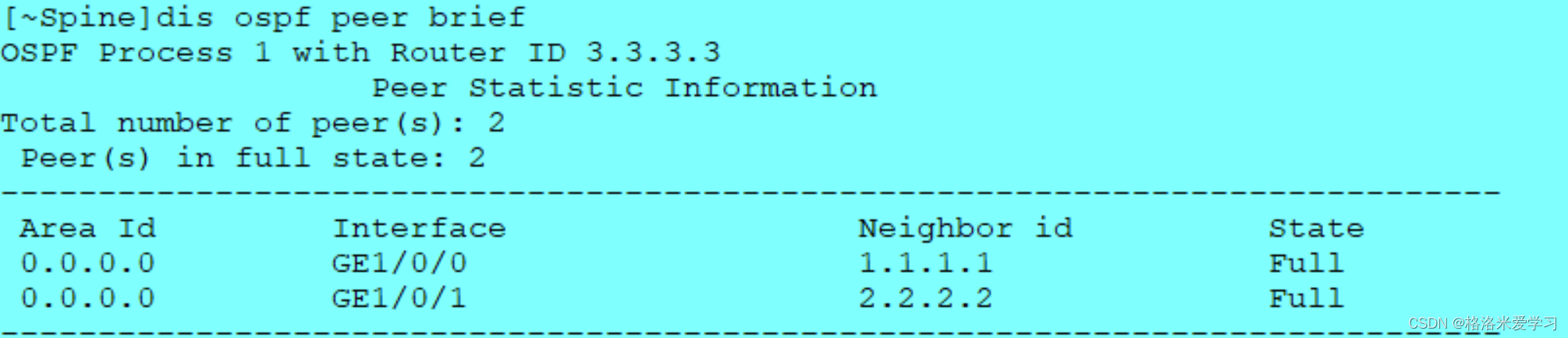

配置完成后在Spine上检查OSPF邻居是否正常建立：成功
在这里插入图片描述
2.完成BGP EVPN邻居关系建立
首先在三台设备上开启EVPN功能：

evpn-overlay enable

Leaf1上配置EVPN对等体，使用自己的L0接口建立连接，并且关闭ipv4 unicast地址族的对等体关系建立：

bgp 100
 peer 3.3.3.3 as-number 100
 peer 3.3.3.3 connect-interface LoopBack0

 ipv4-family unicast
  undo peer 3.3.3.3 enable

 l2vpn-family evpn
  policy vpn-target
  peer 3.3.3.3 enable

Spine使用L0接口与Leaf1和Leaf2建立IBGP对等体关系，并启动路由反射器：

bgp 100
 peer 1.1.1.1 as-number 100
 peer 1.1.1.1 connect-interface LoopBack0
 peer 2.2.2.2 as-number 100
 peer 2.2.2.2 connect-interface LoopBack0

 ipv4-family unicast
  undo peer 1.1.1.1 enable
  undo peer 2.2.2.2 enable

 l2vpn-family evpn
  undo policy vpn-target
  peer 1.1.1.1 enable
  peer 1.1.1.1 reflect-client
  peer 2.2.2.2 enable
  peer 2.2.2.2 reflect-client

Leaf2与Leaf1同理：

bgp 100
 peer 3.3.3.3 as-number 100
 peer 3.3.3.3 connect-interface LoopBack0

 ipv4-family unicast
  undo peer 3.3.3.3 enable

 l2vpn-family evpn
  policy vpn-target
  peer 3.3.3.3 enable

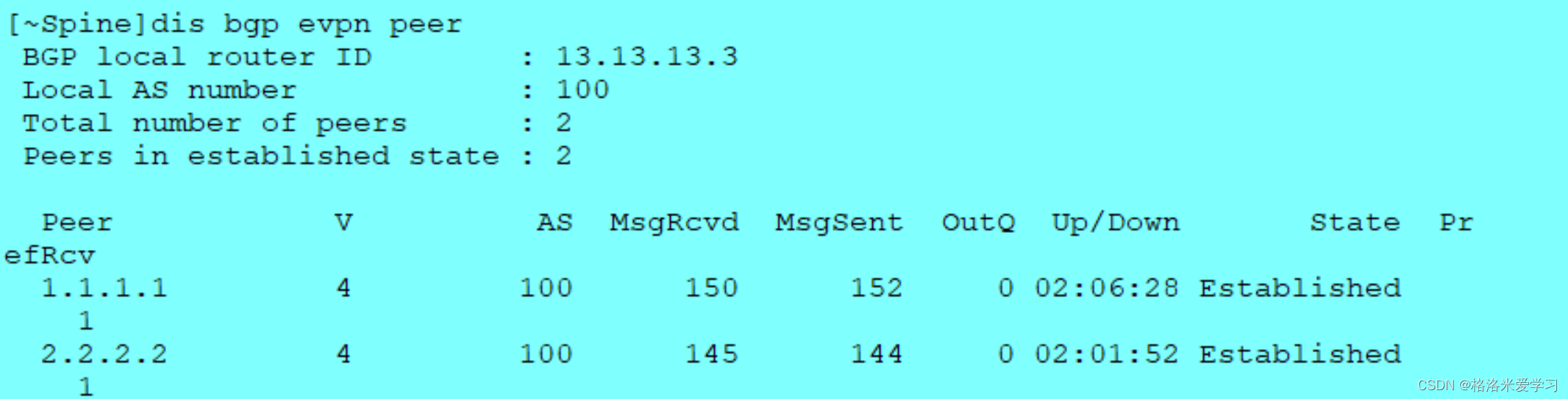

配置完成后Spine上查看BGP EVPN邻居关系建立情况：成功
在这里插入图片描述
3. 配置同子网通信Vxlan隧道：

首先在Leaf1上配置bridge-domain，这里为了方便记忆，brige-domain和vni的值设置为和Vlan20相同的20。此外，再配置RD和RT值。

bridge-domain 20
 vxlan vni 20
 evpn
  route-distinguisher 20:1
  vpn-target 20:1 export-extcommunity
  vpn-target 20:2 import-extcommunity

接着在配置子接口，接收vlan20 tag的报文，并且绑定到bridge-domain20中：

interface GE1/0/1.20 mode l2
 encapsulation dot1q vid 20
 bridge-domain 20

最后配置VXLAN隧道接口地址围殴L0接口和使用BGP-EVPN建立动态隧道：

interface Nve1
 source 1.1.1.1
 vni 20 head-end peer-list protocol bgp

完成后，我们可以在Leaf2上通过相同的步骤配置VXLAN隧道，注意RT值需要和Leaf1的相反：

bridge-domain 20
 vxlan vni 20
 evpn
  route-distinguisher 20:2
  vpn-target 20:2 export-extcommunity
  vpn-target 20:1 import-extcommunity

interface GE1/0/1
 undo shutdown

interface GE1/0/1.20 mode l2
 encapsulation dot1q vid 20
 bridge-domain 20

interface Nve1
 source 2.2.2.2
 vni 20 head-end peer-list protocol bgp

双方VTEP在收到对端发来的BGP EVPN路由后，首先检查该路由携带的EVPN实例的出方向VPN-Target，如果与本端EVPN实例的入方向VPN-Target相等，则接收该路由，否则丢弃该路由。在接收该路由后，两个VTEP将获取其中携带的对端VTEP IP地址和VNI，如果对端VTEP IP地址是三层路由可达的，则建立一条到对端的VXLAN隧道；同时，如果对端VNI与本端相同，则创建一个头端复制表，用于后续BUM报文转发。

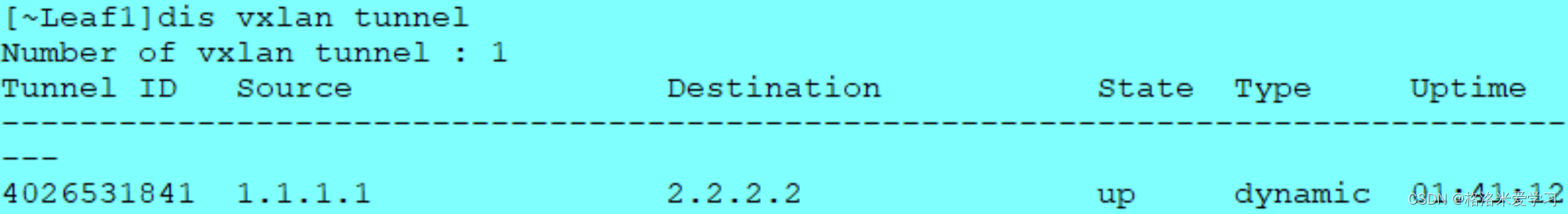

配置完成后检查VXLAN隧道建立情况和学习到的路由，在Leaf1上：
在这里插入图片描述
在这里插入图片描述
可以看到Leaf1和Leaf2 VNI 20之前的隧道已经建立，并且能够通过BGP-EVPN学习到对方隧道口的type3（Inclusive Multicast）路由。

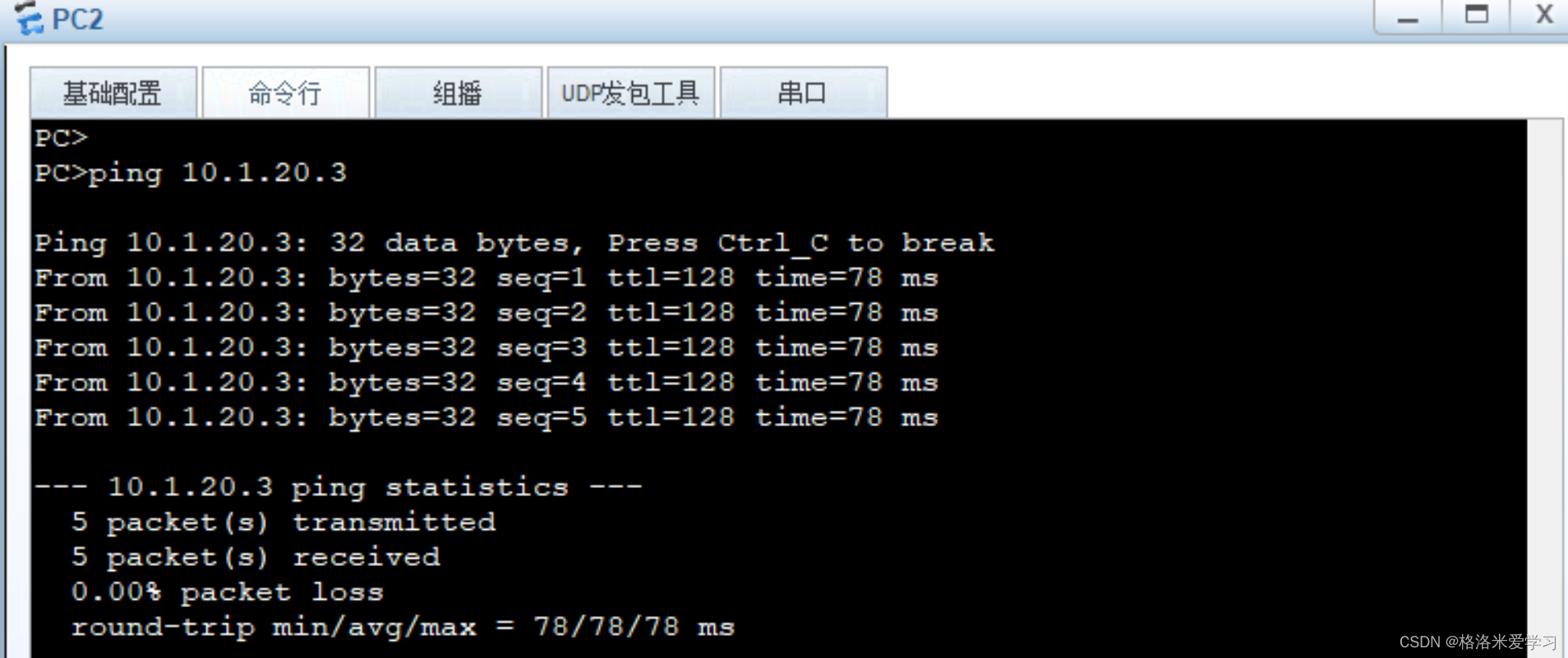

4.测试PC2和PC3之间的通信：成功
在这里插入图片描述
5.配置集中式网关跨网段通信
前面的步骤中，我们完成了PC2和PC3的直接通信，并不需要网关的介入。但是如果想要PC1和PC3能够互相跨子网通信，则需要配置网关，类似与Vlanif。首先，在Leaf1上建立与Spine的VNI 10的隧道：

bridge-domain 10
 vxlan vni 10
 evpn
  route-distinguisher 10:1
  vpn-target 10:1 export-extcommunity
  vpn-target 10:3 import-extcommunity

interface Nve1
 source 1.1.1.1
 vni 10 head-end peer-list protocol bgp
 vni 20 head-end peer-list protocol bgp

interface GE1/0/1
 undo shutdown

interface GE1/0/1.10 mode l2
 encapsulation dot1q vid 10
 bridge-domain 10

注意RT值export(ERT)方向为10:1，import方向(IRT)为10:3。接下来，在Spine上建立VNI 10和VNI 20的隧道：

bridge-domain 10
 vxlan vni 10
 evpn
  route-distinguisher 10:3
  vpn-target 10:3 export-extcommunity
  vpn-target 10:1 import-extcommunity

bridge-domain 20
 vxlan vni 20
 evpn
  route-distinguisher 20:3
  vpn-target 20:3 export-extcommunity
  vpn-target 20:2 import-extcommunity

interface Nve1
 source 3.3.3.3
 vni 10 head-end peer-list protocol bgp
 vni 20 head-end peer-list protocol bgp

interface Vbdif10
 ip address 10.1.10.254 255.255.255.0

interface Vbdif20
 ip address 10.1.20.254 255.255.255.0

其中，VNI 10隧道ERT为10:3，IRT为10:1，与Leaf1相反。同理，VNI 20隧道ERT为20:3，IRT为20:2，与Leaf2相反。此外，自己的VXLAN隧道源地址为为3.3.3.3，并通过bgp建立两个VXLAN隧道。最后Vbdif10与20分别作为2个bridge-domain的网关。

最后配置Leaf2能够与Spine建立隧道，仅仅需要在bridge-domain 20中添加一条IRT条目即可，接收Spine发送来的BGP EVPN路由信息：

bridge-domain 20
 evpn
  route-distinguisher 20:2
  vpn-target 20:3 import-extcommunity

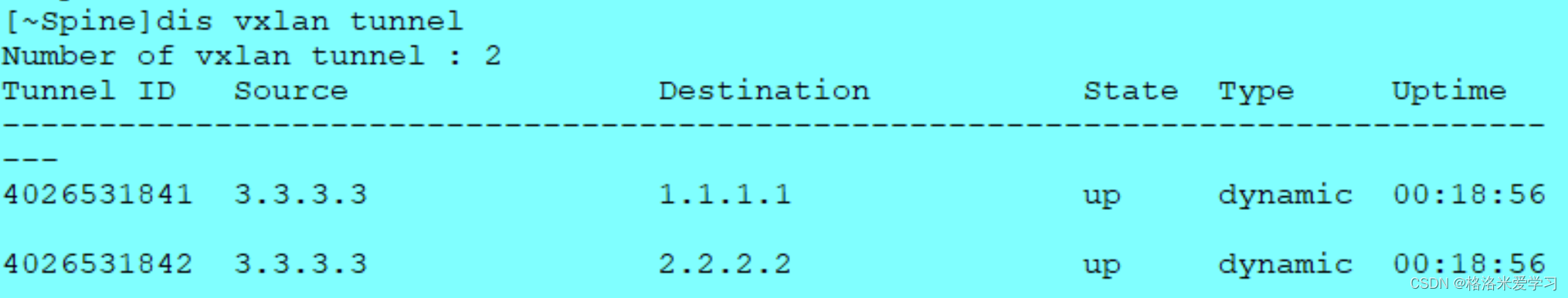

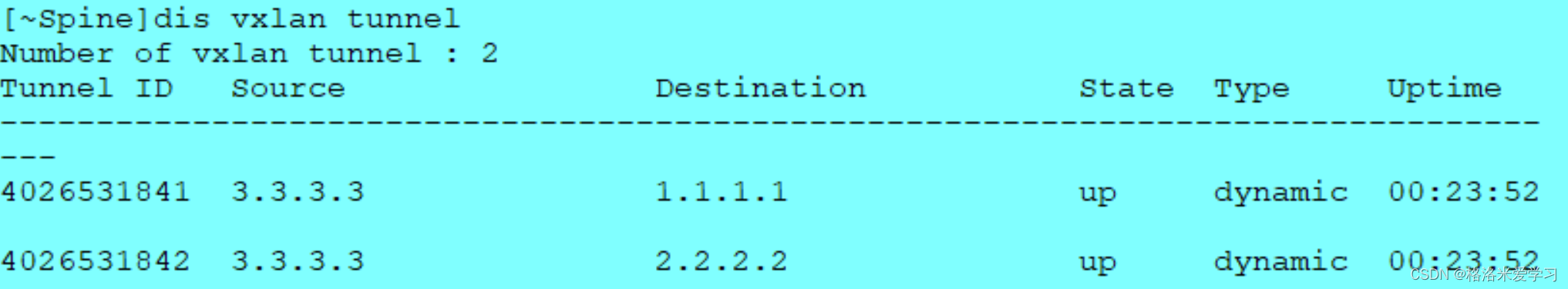

完成后在Spine上查看隧道建立情况：成功与Leaf1和Leaf2建立隧道
在这里插入图片描述

6.测试PC1和PC3之间的通信：

这里需要注意的是，因为ENSP存在BUG，当一个bridge-domain下存在2个import方向的RT值时，无法正常工作，所以我们需要在Leaf2上删除掉同子网通信的IRT值：

bridge-domain 20
 evpn
 undo vpn-target 20:1 import-extcommunity

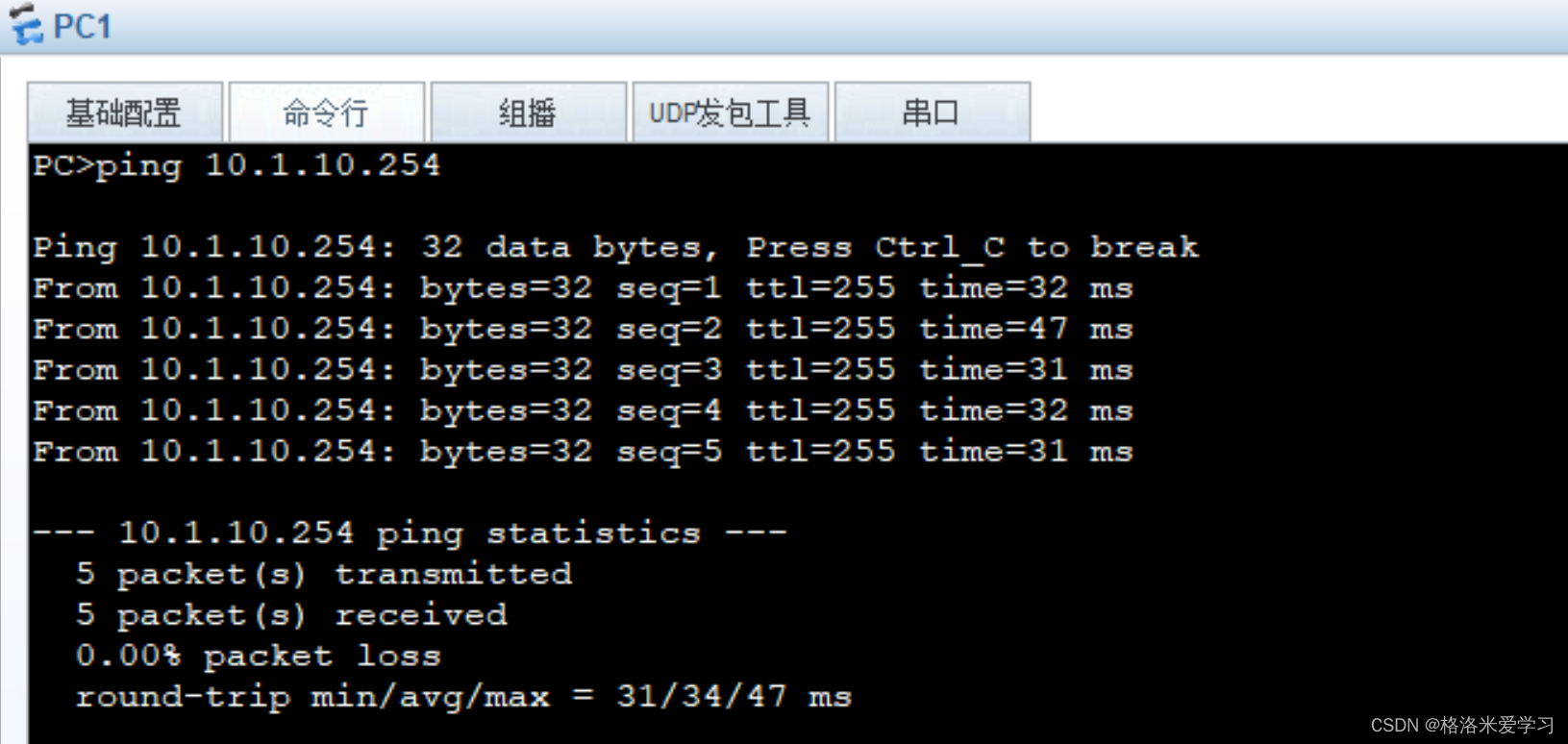

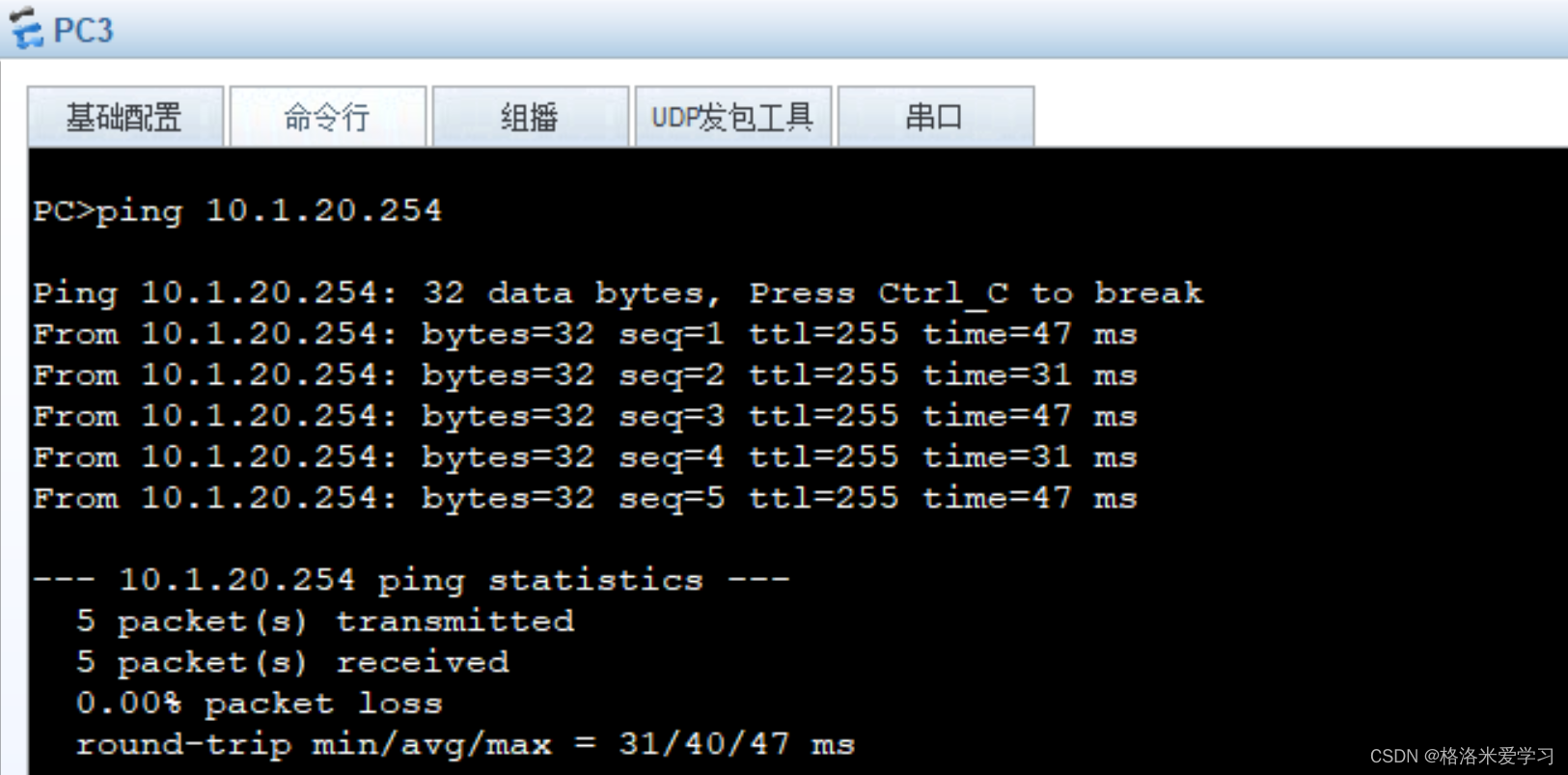

修改完成后，首先测试PC1，PC3与网关的通信：通信成功
在这里插入图片描述
在这里插入图片描述

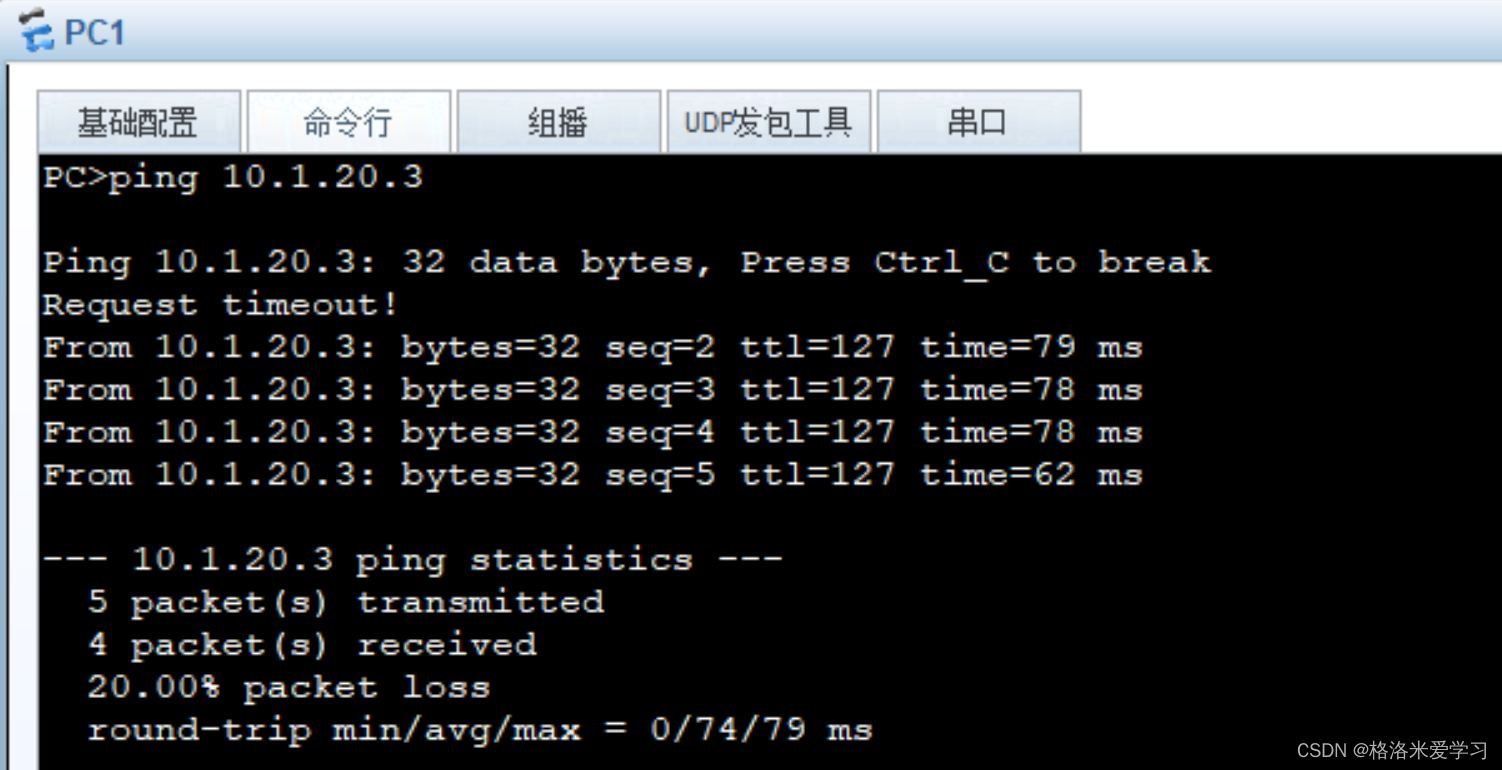

接着测试PC1和PC3之间的通信：集中式网关跨子网通信成功。
在这里插入图片描述
跨子网通信具体流程分析（PC1->PC3）：

  1. 后续当PC1访问PC3时，报文到达了本端VTEP，根据报文中接入的端口和VLAN信息获取对应的二层广播域，在对应的二层广播域内查找出接口和封装信息。
  2. 本端VTEP根据查找到的出接口和封装信息进行VXLAN封装，向Spine转发报文。
  3. Spine收到VXLAN报文后进行解封装，发现内层报文中的目的MAC是三层网关接VBDIF10的MAC地址，判断需要进行三层转发。
  4. 接着剥除内层报文的以太封装，解析目的IP。根据目的IP查找路由表，找到目的IP的下一跳地址，再根据下一跳地址查找ARP表项，获取目的MAC、VXLAN隧道出接口及VNI等信息。
  5. 然后Spine重新封装VXLAN报文，向Leaf2转发。其中内层报文以太头中的源MAC是三层网关接口VBDIF20的MAC地址。
  6. Leaf2收到VXLAN报文后，根据UDP目的端口号、源/目的IP地址、VNI判断VXLAN报文的合法有效性。依据VNI获取对应的二层广播域，然后进行VXLAN解封装，获取内层二层报文，并在对应的二层广播域内查找出接口和封装信息。
  7. Leaf2根据查找到的出接口和封装信息，对报文进行VLAN Tag的相应处理，转发给对应的PC3。

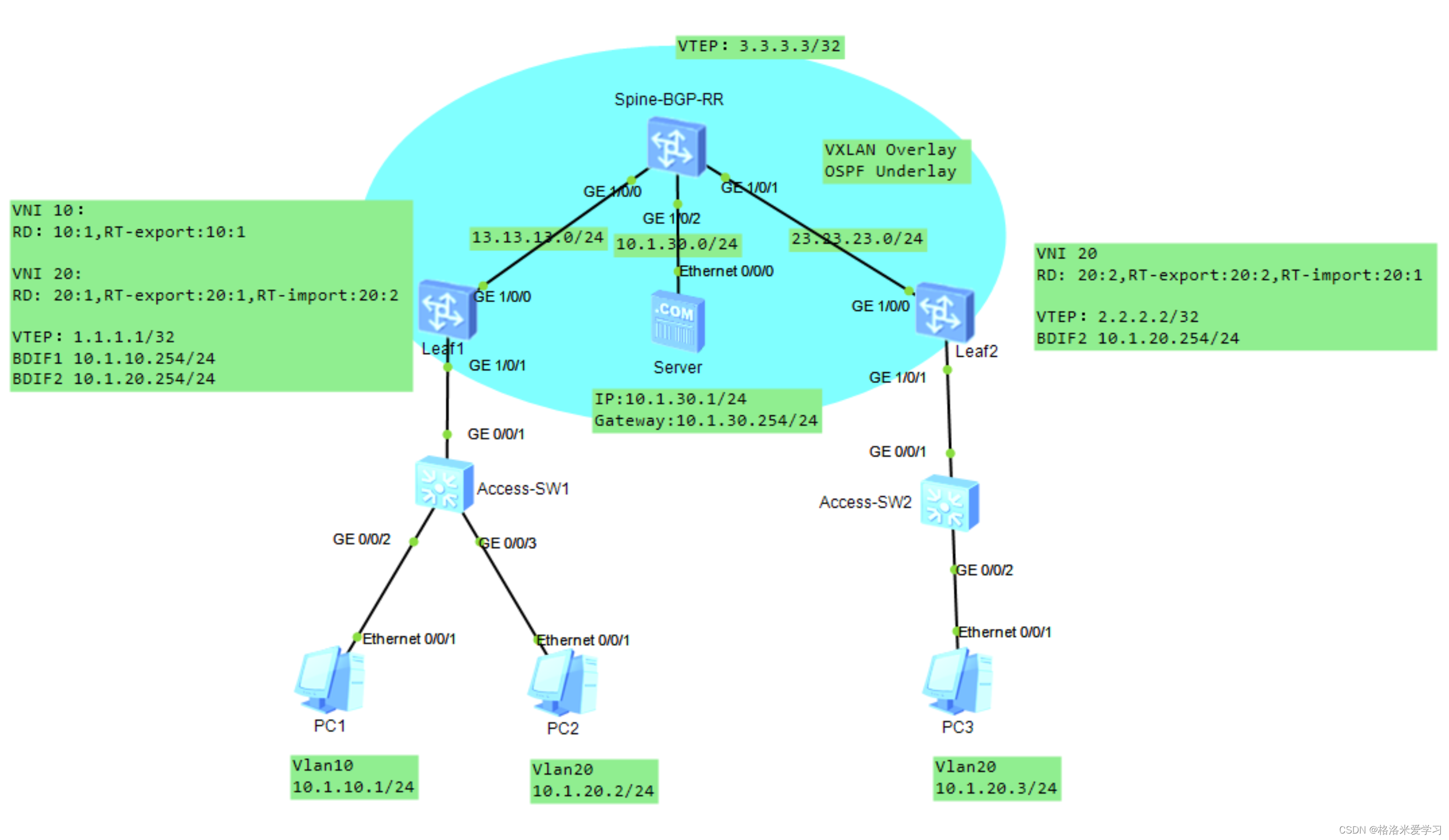

实验场景2：VXLAN-EVPN分布式网关

在这里插入图片描述

环境说明：

  1. Underlay通过OSPF互联，Overlay通过BGP EVPN建立隧道；Leaf1和Leaf2分别与Spine建立IBGP邻居关系，Spine作为路由反射器。
  2. Leaf1、Leaf2、Spine分别使用L0接口地址作为VTEP地址和BGP EVPN源地址。Leaf1的VTEP地址为1.1.1.1/32，Leaf2的VTEP地址为2.2.2.2/32，Spine的VTEP地址为3.3.3.3/32。
  3. Vlan10的子网范围为10.1.10.0/24，网关地址为10.1.10.254；Vlan20的子网范围为10.1.20.0/24，网关地址为10.1.20.254。且网关部署在spine上。
  4. Vlan10子网对应的VNI为10，Vlan20子网对应的VNI为20。
  5. 双方Vlan20子网设备（PC2和PC3）能够直接通过Leaf1和Leaf2建立的VXLAN隧道通信；双方VLAN10和VLAN20（PC1和PC3）的通信则需要通过Leaf1和Leaf2分布式网关进行转发。

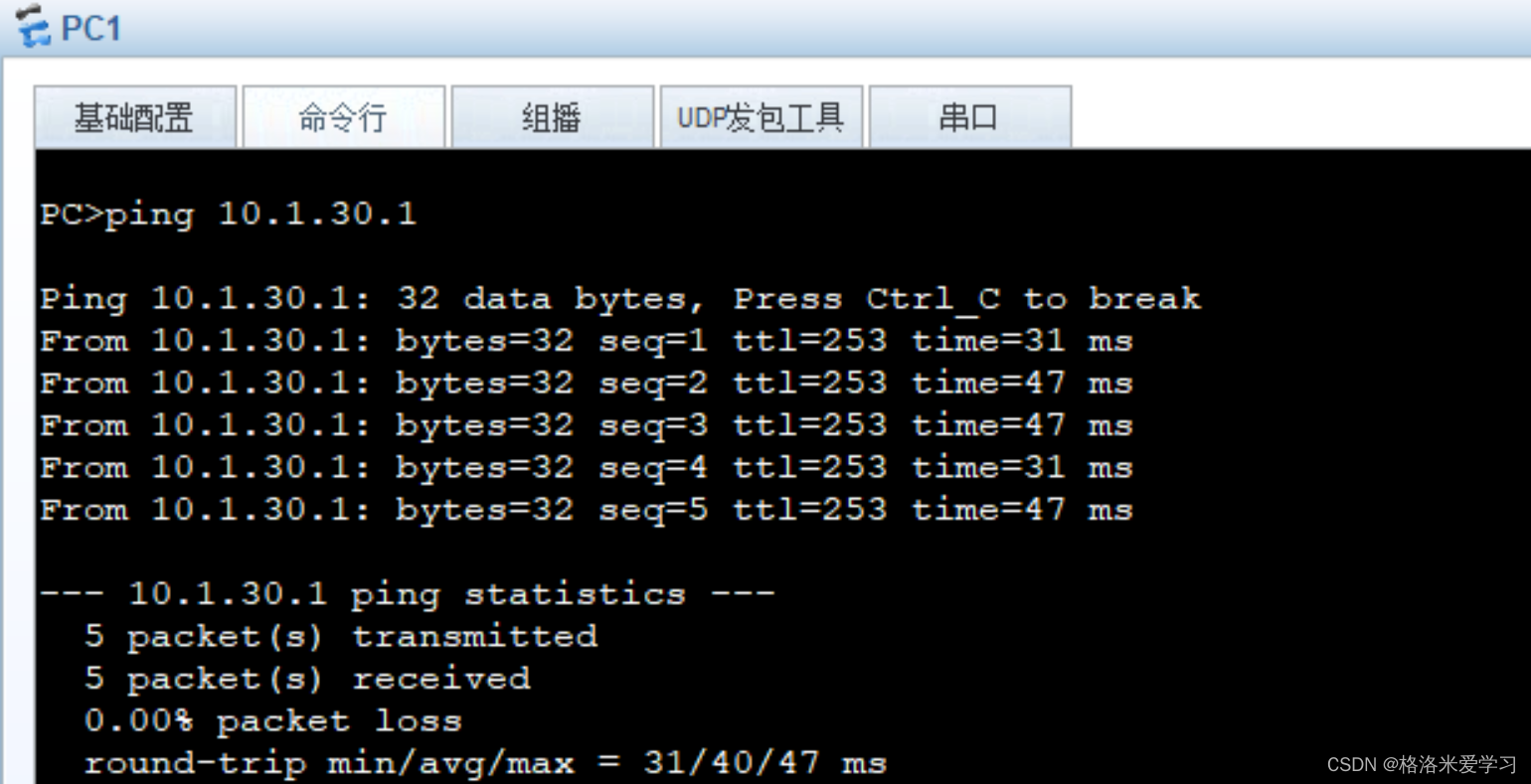

  6. Server在VXLAN网络外部，其IP地址为10.1.30.1。该Server需要与三个PC通信。
  7. RD值和RT值规划请参考实验图。

实验步骤：
1.配置Underlay环境（略，请按照实验场景1配置）

2.建立Overlay的BGP EVPN邻居关系（略，请按照实验场景1配置）

3.配置分布式网关

首先在Leaf1上创建2个子网的bridge-domain，并将接口G1/0/1与之绑定：

bridge-domain 10
 vxlan vni 10
 evpn
  route-distinguisher 10:1

bridge-domain 20
 vxlan vni 20
 evpn
  route-distinguisher 20:1

interface GE1/0/1
 undo shutdown

interface GE1/0/1.10 mode l2
 encapsulation dot1q vid 10
 bridge-domain 10

interface GE1/0/1.20 mode l2
 encapsulation dot1q vid 20
 bridge-domain 20

注意我们后续配置VXLAN隧道时再补充上bridge-domain的RT值。紧接着，创建VPN实例，同样目前不需要配置RT值，并将VPN实例绑定到指定二层广播域的VBDIF接口（网关）上：

ip vpn-instance VPN_A
 ipv4-family
  route-distinguisher 100:1

interface Vbdif10
 ip binding vpn-instance VPN_A
 ip address 10.1.10.254 255.255.255.0

interface Vbdif20
 ip binding vpn-instance VPN_A
 ip address 10.1.20.254 255.255.255.0

同理，在Leaf2上创建分布式网关：

bridge-domain 20
 vxlan vni 20
 evpn
  route-distinguisher 20:2

interface GE1/0/1
 undo shutdown

interface GE1/0/1.20 mode l2
 encapsulation dot1q vid 20
 bridge-domain 20

ip vpn-instance VPN_A
 ipv4-family
  route-distinguisher 100:2

interface Vbdif20
 ip binding vpn-instance VPN_A
 ip address 10.1.20.254 255.255.255.0

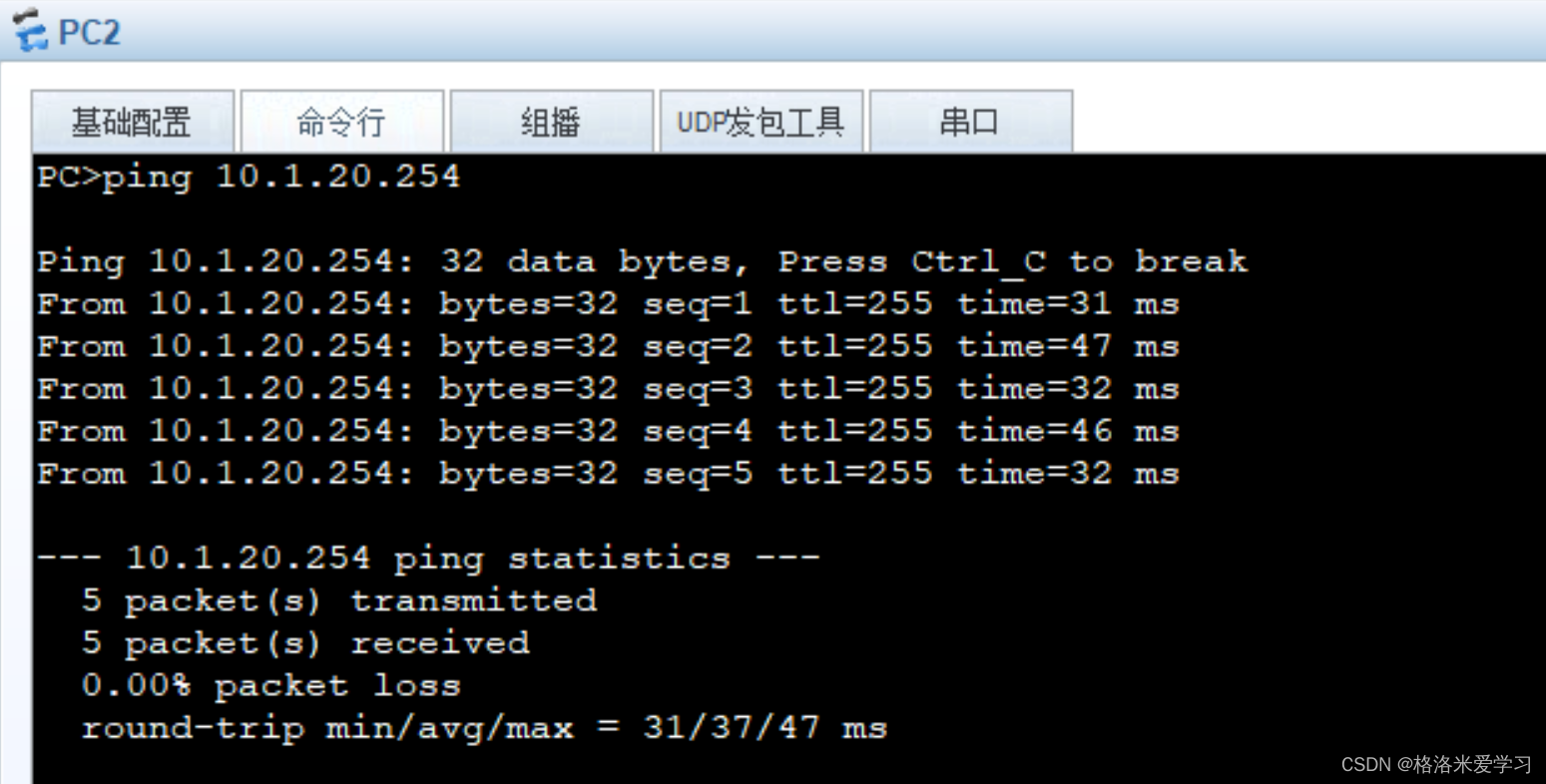

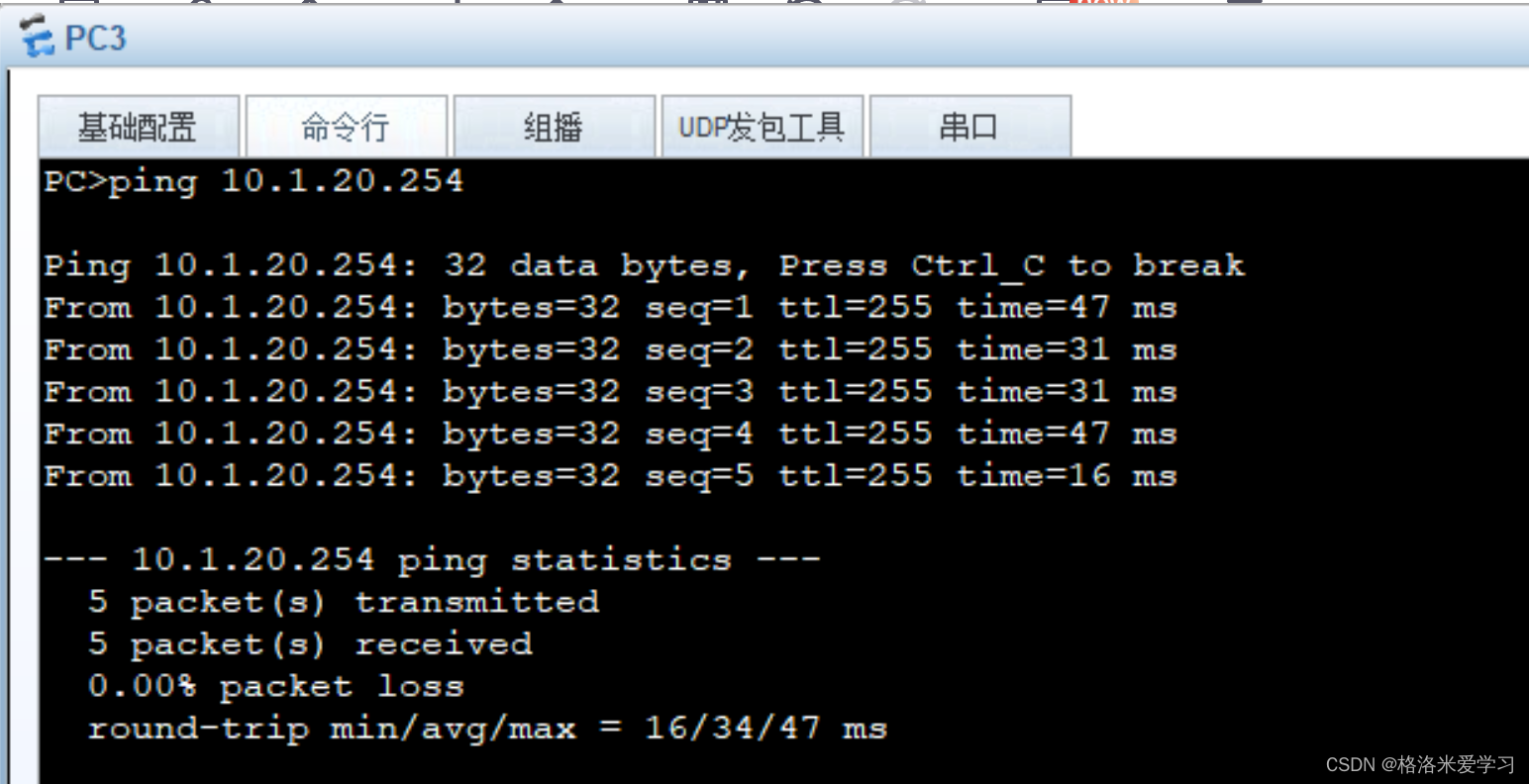

其中，VPN实例用于区分和隔离不同租户的IP路由表。配置完成后测试PC1、PC2、PC3是否能够访问网关。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

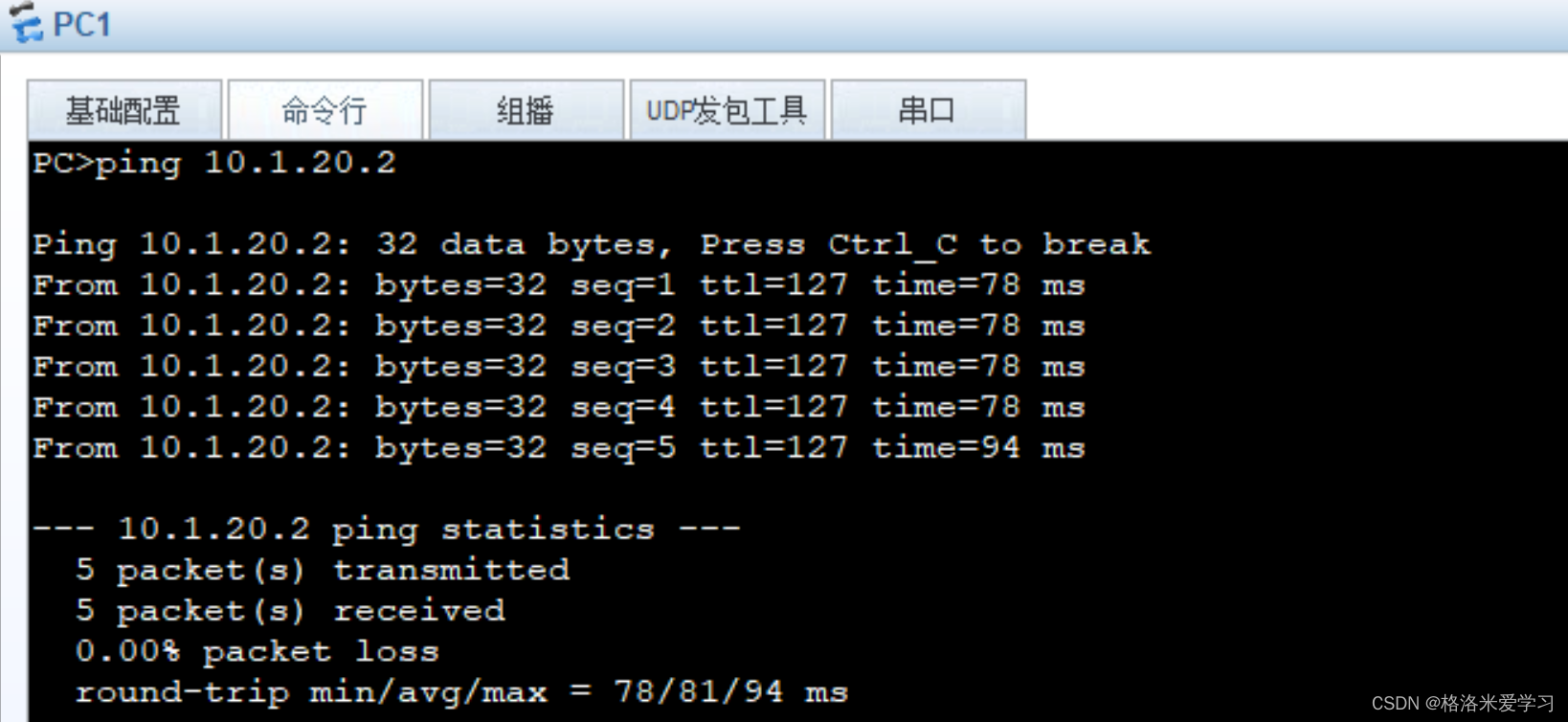

可以看到，三个PC都能够访问分布式网关了，同时PC1和PC2目前可以通过Leaf1的分布式网关进行通信：
在这里插入图片描述
4.配置同子网通信VXLAN隧道

同子网（bridge-domain 20）通信的隧道隧道在Leaf1和Leaf2之间建立。首先配置Leaf1的bridge-domain下的RT值：

bridge-domain 20
 vxlan vni 20
 evpn
  route-distinguisher 20:1
  vpn-target 20:1 export-extcommunity
  vpn-target 20:2 import-extcommunity

接着配置VNI 20的隧道源地址和以BGP EVPN建立动态隧道：

interface Nve1
 source 1.1.1.1
 vni 20 head-end peer-list protocol bgp

Leaf2同理，注意RT值与Leaf1的相反：

bridge-domain 20
 vxlan vni 20
 evpn
  route-distinguisher 20:2
  vpn-target 20:2 export-extcommunity
  vpn-target 20:1 import-extcommunity

interface Nve1
 source 2.2.2.2
 vni 20 head-end peer-list protocol bgp

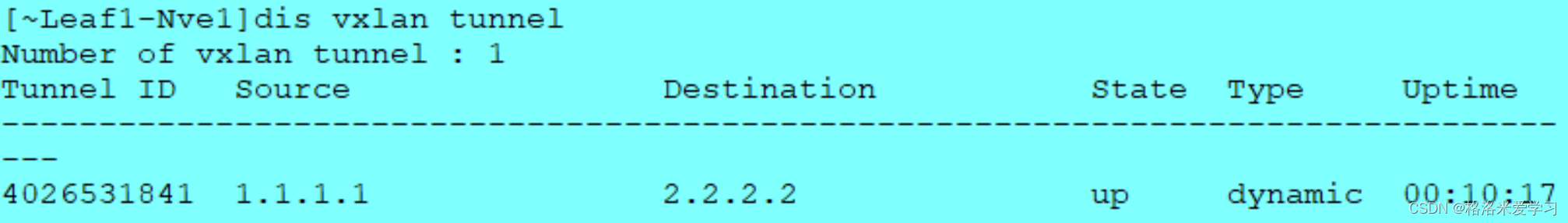

在Leaf1上查看隧道是否建立成功：成功建立
在这里插入图片描述
测试PC2和PC3的通信：成功
在这里插入图片描述
5.配置跨子网通信VXLAN隧道

首先为Leaf1和Leaf2上的VPN实例指定关联的三层VPN，双方的三层VNI需要相同。这一步的作用是用于VTEP节点在收到数据报文时判断使用哪个VPN实例的路由表指导转发：

ip vpn-instance VPN_A
 vxlan vni 100

接着配置L3VPN实例（本实验中的VPN_A）中的VPN-Tag (eERT或者eIRT）。这一步的目的是用于控制本端VPN实例与对端EVPN实例之间BGP EVPN路由的发布和接收。在本次实验中，在Leaf1上的VPN_A上配置eIRT，需要与Leaf2上EVPN的ERT（20:2）对应，以接收对方发送的路由信息：

ip vpn-instance VPN_A
 ipv4-family
  vpn-target 20:2 import-extcommunity evpn

接着，补充配置Leaf1上的bridge-domain 10 evpn实例中的ERT值，以向外发送该bridge-domain的路由信息：

bridge-domain 10
 evpn
  route-distinguisher 10:1

然后在Leaf2上的VPN_A实例中配置eIRT，需要与Leaf1上配置的2个ERT对应，分别是10:1和20:1：

ip vpn-instance VPN_A
 ipv4-family
  vpn-target 10:1 import-extcommunity evpn
  vpn-target 20:1 import-extcommunity evpn

这一步配置完成后，我们还需要在三台设备的BGP中使能传递

注意，以下是一些与RT值运用相关的信息：

  1. EVPN实例中的RT值根据方向称为ERT或者IRT，而L3VPN实例中的RT值根据方法称为eIRT或者eERT。
  2. 检查该路由的ERT与接收端EVPN实例的IRT是否相同。如果相同，则接收该路由，同时EVPN实例提取其中包含的主机IP+MAC信息，用于主机ARP通告。
  3. 检查该路由的ERT与接收端L3VPN实例的eIRT是否相同。如果相同，则接收该路由，同时L3VPN实例提取其中的主机IP地址+三层VNI信息，在其路由表中生成Host的路由。该路由的下一跳会被设置为对端Leaf的VXLAN隧道接口。
  4. 接收端EVPN实例或L3VPN实例接收该路由后会通过下一跳获取对端Leaf的VTEP IP地址，如果该地址三层路由可达，则建立一条到对端Leaf的VXLAN隧道。

接下来配置Leaf1和leaf2双方传递路由的类型，有IRB和IP前缀两种路由类型。这里选择以IRP方式进行传递，所以需要在三台设备的BGP中激活IRP路由传递的功能：

在Leaf1上：

bgp 100
 l2vpn-family evpn
  peer 3.3.3.3 advertise irb

在Spine上：

bgp 100
 l2vpn-family evpn
  peer 1.1.1.1 advertise irb
  peer 2.2.2.2 advertise irb

在Leaf2上：

bgp 100
 l2vpn-family evpn
  peer 3.3.3.3 advertise irb

然后在2个网关设备处收集arp信息，并通过BGP EVPN type 2路由进行传递，Leaf1上：

interface Vbdif10
 arp collect host enable

interface Vbdif20
 arp collect host enable

Leaf2上：

interface Vbdif20
 arp collect host enable

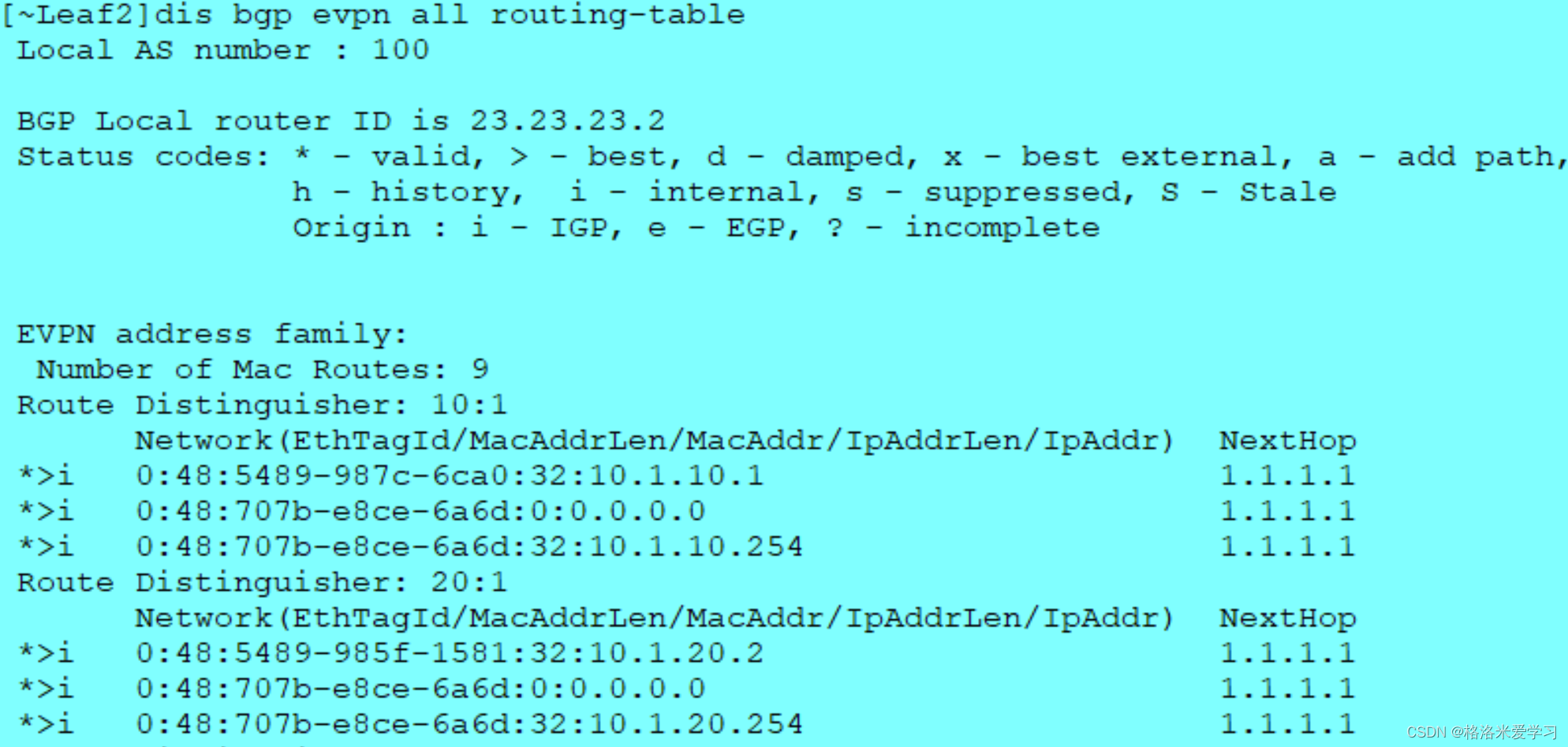

完成这一步后我们可以在leaf上查看是否学习到了对端的type2路由信息，以leaf2为例：
在这里插入图片描述
可以看到，Leaf2已经学习到了PC1和PC2的MAC和IP信息，并且也标明的下一跳的地址为Leaf1上VTEP的地址1.1.1.1。

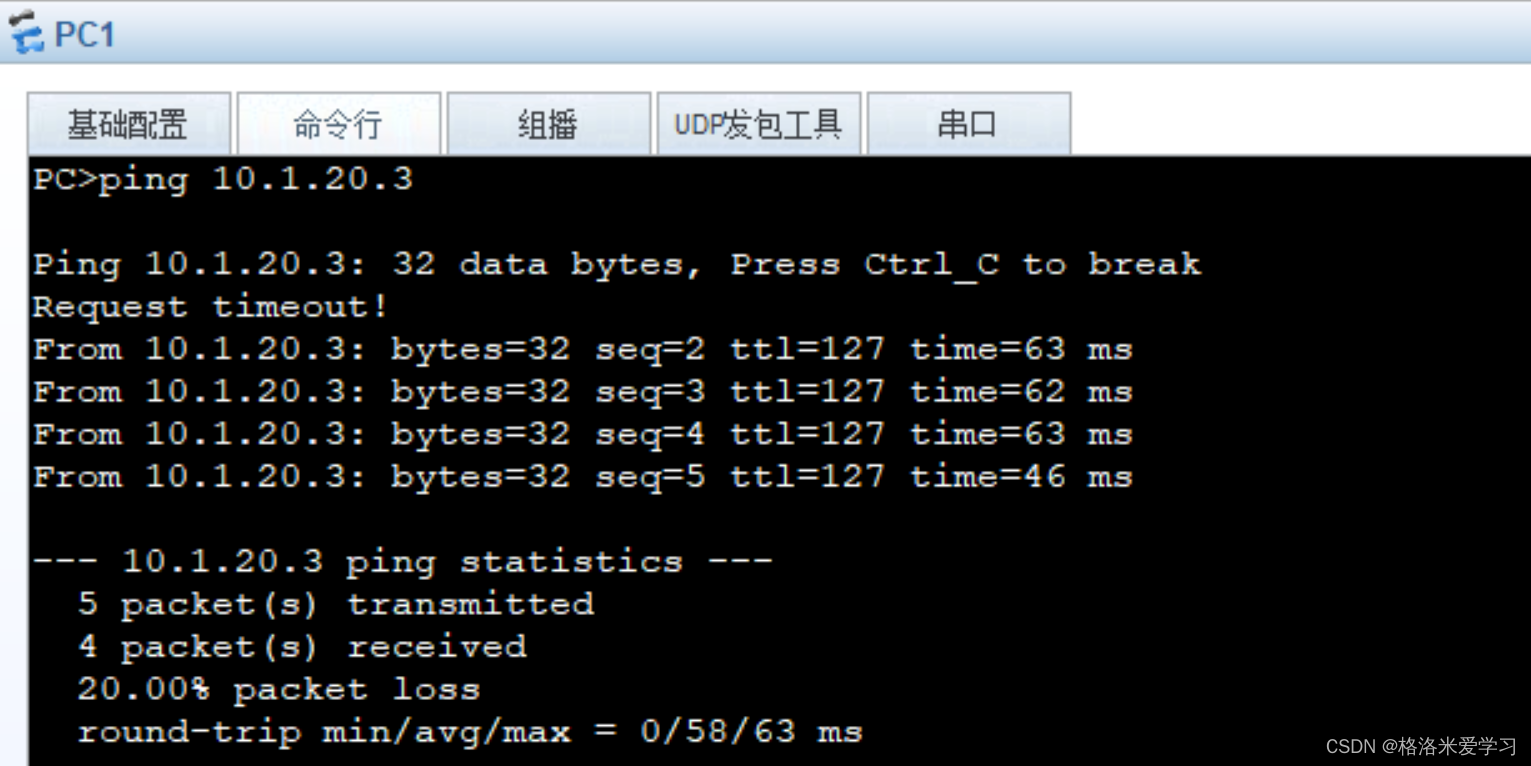

最后，可以检查PC1和PC3能否跨子网通信：成功
在这里插入图片描述
跨子网通信具体流程分析（PC1->PC3）：

  1. Leaf1收到来自PC1的报文，检测到报文的目的MAC是网关接口MAC，判断该报文需要进行三层转发。
  2. Leaf1根据报文的入接口找到对应的二层广播域，然后找到绑定该广播域VBDIF接口的VPN实例。根据报文的目的IP地址，查找该VPN实例下的路由表，获取该路由对应的三层VNI，以及下一跳地址。再根据出接口是VXLAN隧道，判断需要进行VXLAN封装：
 1.根据VXLAN隧道的目的IP和源IP地址，获取对应的MAC地址，并将内层目的MAC和源MAC替换。

 2.将三层VNI封装到报文中。

 3.外层封装VXLAN隧道的目的IP和源IP地址，源MAC地址为Leaf1的VBDIF接口MAC地址，目的MAC地址为网络下一跳的MAC地址。
  1. 封装后的报文根据外层MAC和IP信息在IP网络中传输，送达Leaf2。
  2. Leaf2收到VXLAN报文后进行解封装，检测到报文的目的MAC是自己的MAC地址，判断该报文需要进行三层转发。
  3. Leaf2根据报文携带的三层VNI找到对应的VPN实例，通过查找该VPN实例下的路由表，获取报文的下一跳是网关接口地址，然后将目的MAC地址替换为PC3的MAC地址，源MAC地址替换为Leaf2的MAC地址，转发给PC3。

补充：（可选）对分布式网关的优化配置：

  1. 在网关设备的bridge-domain下将ARP报文广播修改为单播：
bridge-domain x
 arp broadcast-suppress enable
  1. 在网关设备的网关接口下使能anycast，并修改同一网关的MAC地址为相同：
interface Vbdif x
 mac-address xxxx-xxxx-xxxx
 vxlan anycast-gateway enable

6.配置与与外部网络进行访问

为了保证3个PC能够与外部的Server互访，我们需要将Server所在的网络使用BGP EVPN type 5的形式通告进入VXLAN网络。首先，需要在spine上配置VPN-instance，并设置三层VPN为100，与Leaf1，Leaf2保持一致。此外，还需要设置合适的RT值：

ip vpn-instance VPN_A
 ipv4-family
  route-distinguisher 100:3
  vpn-target 100:3 export-extcommunity evpn
  vpn-target 10:1 import-extcommunity evpn
  vpn-target 20:1 import-extcommunity evpn
  vpn-target 20:2 import-extcommunity evpn
 vxlan vni 100

这里将RD值设置为了100:3，eERT为100:3，eIRT分别为10:1，20:1，20:2。eIRT分别对应Leaf1和Leaf2上设置的ERT值，目的是接收这些EVPN实例发送的路由信息。

同样的，为了接收Spine发送的type 5路由，Leaf1和Leaf2的L3VPN实例上也要设置eIRT为100:3：

ip vpn-instance VPN_A
 ipv4-family
  vpn-target 100:3 import-extcommunity evpn

完成后，需要将spine连接服务器的端口绑定VPN_A实例：

interface GE1/0/2
 undo portswitch
 undo shutdown
 ip binding vpn-instance VPN_A
 ip address 10.1.30.254 255.255.255.0

绑定后，进入BGP的vpn-instance中，通告服务器网段，并发布到VXLAN环境中：

bgp 100
 ipv4-family vpn-instance VPN_A
  network 10.1.30.0 255.255.255.0
  advertise l2vpn evpn

最后，配置Spine上VXLAN隧道的源地址为L0：3.3.3.3/32：

interface Nve1
 source 3.3.3.3

完成所有配置后，可以进行最后的测试。首先在Spine上查看VXLAN隧道建立情况：
在这里插入图片描述

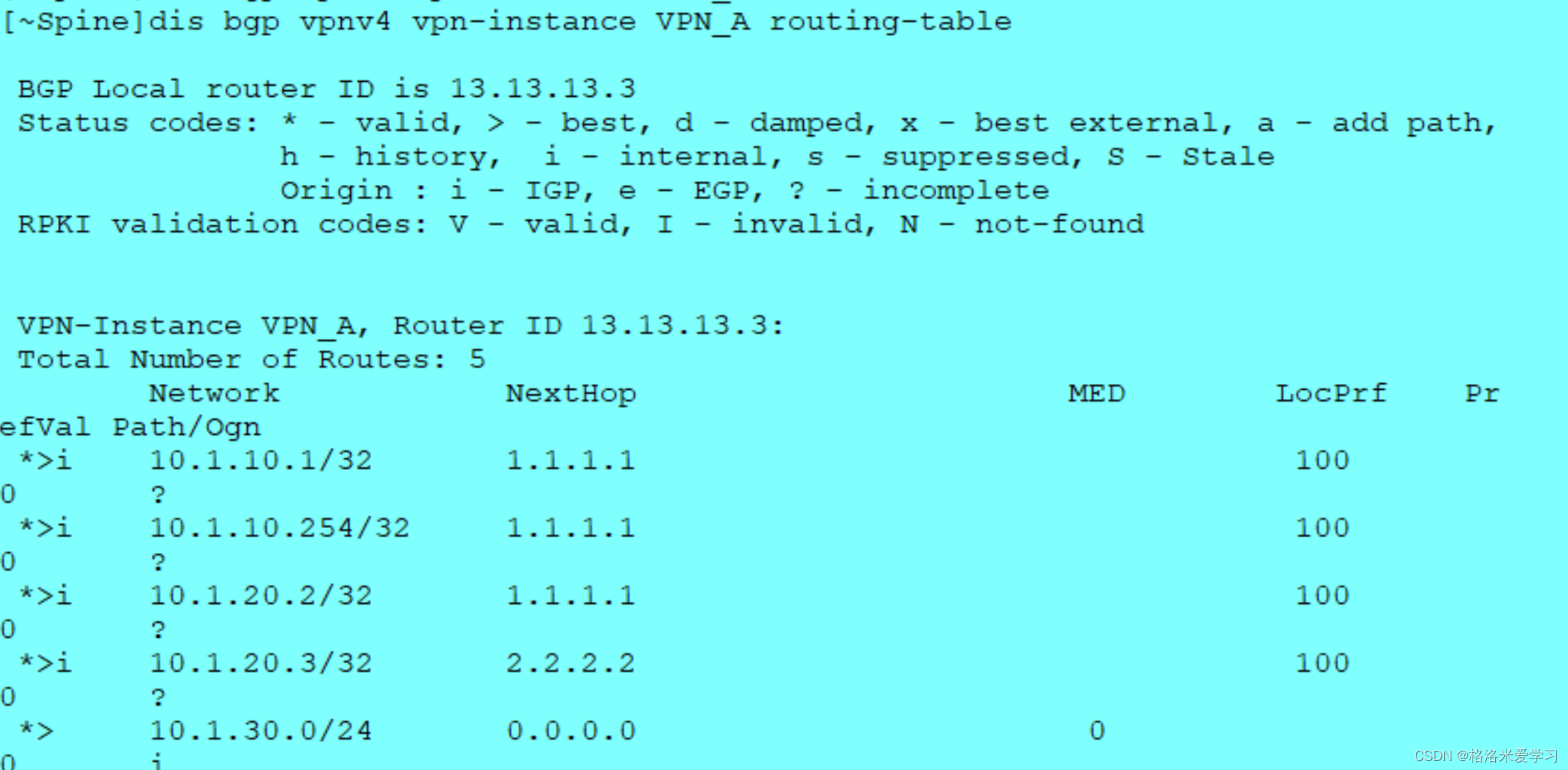

可以看到与Leaf1和Leaf2上的VTEP地址已经成功建立了动态隧道。接着，在Spine上可以查查看VPN_A的路由条目：
在这里插入图片描述

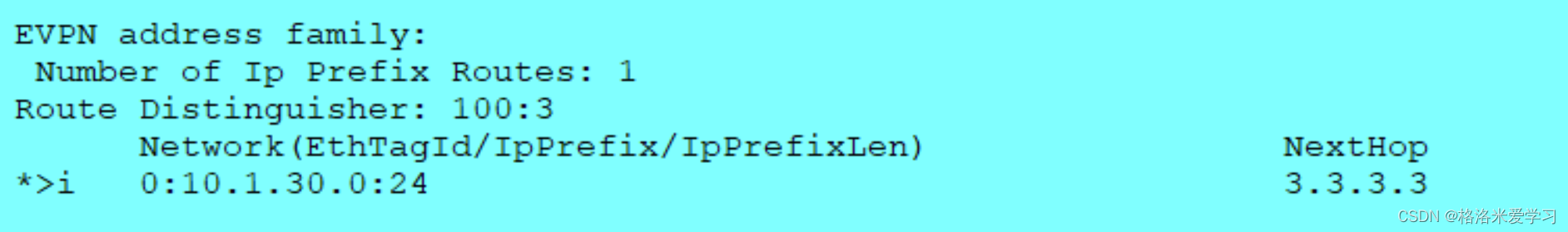

可以看到其已经学习到了去往3台PC的路由条目。我们可以继续检查Leaf1和Leaf2上是否已经通过BGP EVPN学习到了服务器网点的type 5路由：
在这里插入图片描述
最后测试PC能否和服务器通信，这里以PC1为例：成功。
在这里插入图片描述

参考资料：
华为文档：
https://support.huawei.com/enterprise/zh/doc/EDOC1100065715/84b90d20
https://support.huawei.com/enterprise/zh/doc/EDOC1100164807
案例视频：
https://www.bilibili.com/video/BV1Ai4y1C7mn?

格洛米爱学习
关注
  • 8
    点赞
  • 踩
  • 69
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 9
    评论
专栏目录
华为vxlan配置案例_【小盟做实验】华为设备Vxlan构建大二层网络的实验配置
weixin_39533896的博客
12-15 851
点击蓝字关注我们vxlan低级点来说是一种隧道技术，高级点来说是一种网络虚拟化技术。vxlan最大的作用当然是对于数据中心网络服务器的迁移(vmotion)。随着sdn时代的深入，控制层面和数据层面分离的sdn模型基本已经胎死腹中，业务型的sdn(可以说(sdn第二代)应该是各大厂家发展的重点。vxlan的应用构建了大二层的网络，对于sdn的推动也起到了积极的作用。实验目的和步骤：1、两...
华为VXLAN集中式网关部署实验——BGP 动态方式
01-20
文章目录@[toc] 实现拓扑图步骤一：实验前准备步骤二：设备配置步骤三：配置验证 实现拓扑图 步骤一：实验前准备 ​ 本实验使用的是eNSP v1.2.00.500，CE12800系统版本Version 8.130 (CE12800 V800R013C00SPC560B560)，这个版本我已经测试可成功做VXLAN实验，其它版本做VXLAN可能会出现Ping不通的BUG，如果需要下载本实验所用eNSP版本，请关注微信公众号“IT后院”回复“B500”获取下载链接。 步骤二：设备配置 interface LoopBack1 ip address 3.3.3.3 255.255.255.25
VirtualPrivate Network v2rayN
最新发布
DavidsonGong的博客
05-10 289
https://dotnet.microsoft.com/en-us/download/dotnet/thank-you/runtime-desktop-8.0.4-windows-x64-installer?cid=getdotnetcore
华为Vxlan-EXXX+集中式网关实验
weixin_45123715的博客
01-18 4001
Vxlan的控制平面就是EVPN，EVPN帮助Vxlan建立控制平面，单独的vxlan只有转发（数据）平面，没有控制平面 EVPN其实就是BGP的扩展 EVPN介绍： EVPN（Ethernet Virtual Private Network）是一种用于二层网络互联的VPN技术。EVPN技术采用类似于BGP/MPLS IP VPN的机制，在BGP协议的基础上定义了一种新的NLRI（Network Layer Reachability Information，网络层可达信息）即EVPN NLRI，EVPN N
华为VXLAN最佳实践
08-24
华为CloudEngine 12800, 12800E, 8800, 7800, 6800, 5800系列交换机 VXLAN最佳实践
VXLAN基础实验
qq_63540264的博客
04-01 388
采用静态的方式部署VXLAN,实现同一子网内的终端跨越三层IP的互访
VXLAN跨网段集中式网关配置实例
weixin_45457085的博客
02-28 2232
拓扑 两个部门分别属于VLAN10和VLAN20要实现通过VXLAN跨网段互访 配置思路 1、底层underlay通过OSPF跑通CE1/CE2/CE3 2、配置VXLAN隧道使CE1-CE2搭建一条，CE3-CE2搭建一条 3、CE2上起两端网段的网关VBDIF 4、通过子接口绑定BD接入方式，相对于基于VLAN优势更大 注意点 1、BD与Nve进程仅仅具有本地属性用于本地区分VLAN； 2、vni具有全局属性，通过vni参数，设备选择将决定将报文放入那一条VXLAN隧道； 配置开..
华为交换机配置集中式网关部署方式的VXLAN示例.doc
09-22
根据三层网关部署方式的不同，VXLAN三层网关又可以分为集中式网关和分布式网关。集中式网关是指将三层网关集中部署在一台设备上，所有跨子网的流量都经过三层网关进行转发，实现流量的集中管理。
华为设备Vxlan构建大二层网络的实验配置.doc
09-16
华为设备在构建VXLAN网络时，通常使用NVE（Network Virtualization Edge）角色的设备，例如实验中的CE2和CE3，它们作为VXLAN隧道的两端点。NVE设备上的逻辑接口（Loopback接口，如CE2的Lo0和CE3的Lo0）作为VXLAN ...
VXLAN基础配置（二层网关）【基于华为ensp】
04-17
3. **设置VXLAN学习模式**：VXLAN支持两种学习模式，即集中式和分布式。集中式学习模式下，VXLAN流量通过一个中心控制器，如SDN控制器，进行MAC地址学习和泛洪。分布式模式下，每个VTEP都负责自己的MAC地址学习，更...
高教智简园区网络部署最佳实践（集中式VXLAN网关，随板AC，VXLAN到汇聚）
07-12
"高教智简园区网络部署最佳实践"聚焦于采用集中式VXLAN网关、随板AC（Access Controller）以及VXLAN到汇聚层的设计策略，旨在提供一种优化的网络架构，以满足高校对高速、灵活和安全网络的需求。华为的企业网络解决...
华为vxlan技术详解及配置手册
03-19
华为官方vxlan技术详解及配置手册，涵盖了vxlan的所有配置模式与配置方法，详细解读VXLan
华为CE12800镜像
04-05
华为CE12800镜像， 解压即可使用
华为ensp兼容安装包
04-19
华为ensp兼容安装包
华为CE12800系列交换机产品文档（V100R003C00）
01-24
华为CE12800系列交换机产品文档（V100R003C00） 包括设备安装、配置、维护、命令参考等内容。
华为HCIE 动态BGP EVPN—VXLAN隧道实验3(不同子网互访，分布式网关)
m0_74169440的博客
01-25 659
华为HCIE 动态BGP EVPN——VXLAN隧道实验3(不同子网互访，分布式网关)
1.1 HCIE-DCN VXLAN分布式网关实验小结
qq_43470320的博客
08-10 432
跟着华为实验手册做实验,自己也跟着写脚本整体实验环境。
华为ENSP模拟器CE12800 CE6800设备包
热门推荐
weixin_45409109的博客
10-31 2万+
华为ENSP模拟器CE12800 CE6800设备包
ENSP模拟CE12800 SSH一键配置小工具
l765692971的博客
10-27 714
1.小工具图2.拓扑图拓扑图 保证1/0/0口和云连接3.小工具各个控件介绍。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 9
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

格洛米爱学习

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
