1.齿轮相关参数
1.1 模数
,
因为 齿数*齿距 = Pi*直径
所以:直径/齿数 = 齿距/PI = 模数
国标现行标准(截止2024/5)是:

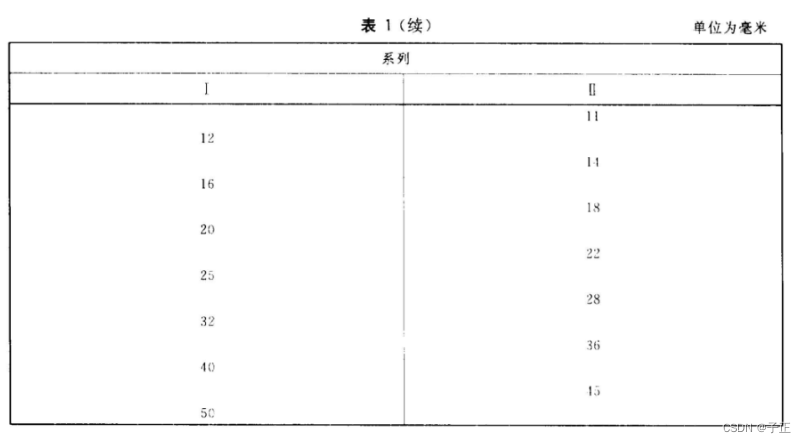

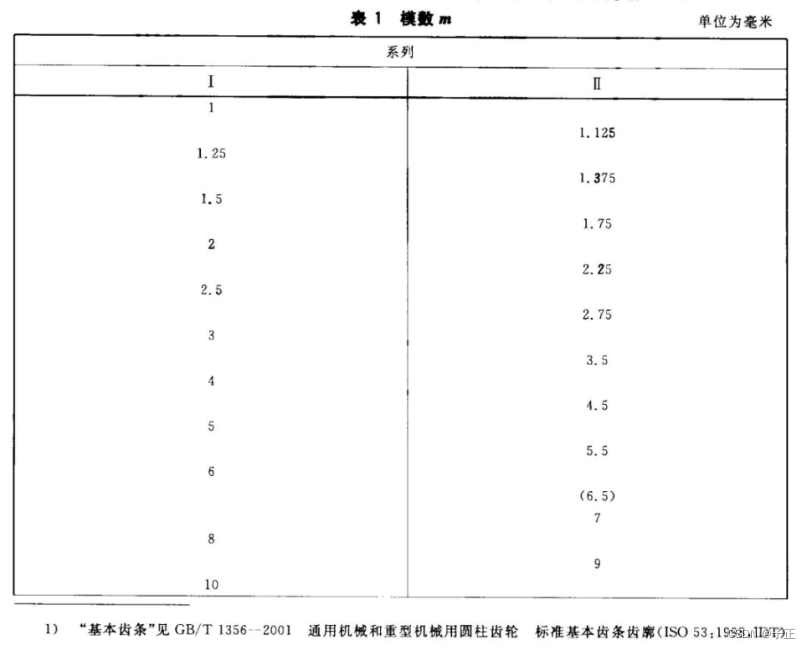

模数有国标的一个序列标准:
1.2.轴径
轴径的国标是:GB/T 1800 公差、偏差和配合的基础
这个标准有两卷。原文在国家数字馆可以查阅,但无法全文查阅,
1.3 齿数序列
1.3.1 iso标准(未经确认)
iso_sequence = [8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 24, 25, 26, 28, 30, 32, 34, 36, 38, 40, 42, 44, 46, 48, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 450, 500, 550, 600]
1.3.2 德标
din_sequence = [12, 17, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500]
1.4 其他信息
1.4.1 其他
来源:微信公众号:金属加工
传动轴的规格标准据说是这样的:
轴的标准尺寸-步长;
25毫米至60毫米-5毫米步长;
60毫米至100毫米-10毫米步长;
110毫米至140毫米-15毫米步长;
140毫米至500毫米-20毫米步长。

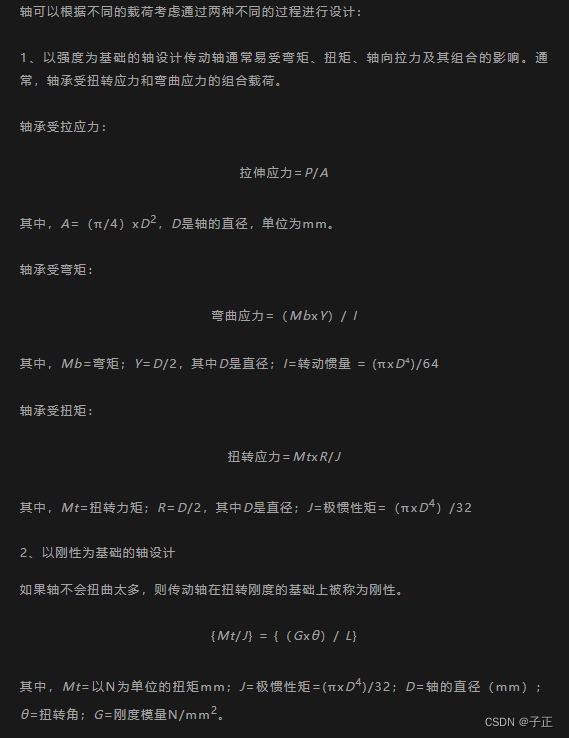

然后轴的设计原则是:
2. 实例:

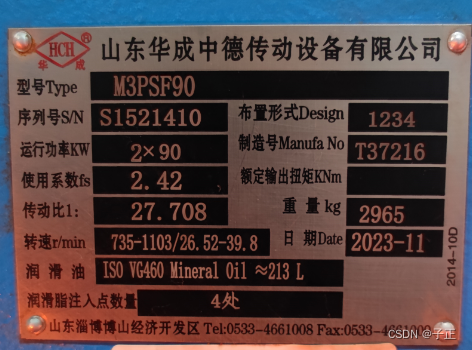

这个名牌好奇怪,没有标记依从的国家标准。
3 穷举程序
import itertools
import numpy as np
from datetime import datetime
#adjust here please:
shaft_cnts = 3
gearbox_ratio = 27.71
error = 0.01
#do not modify this number list.
iso_tooth_list = [8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 24, 25, 26, 28, 30, 32, 34, 36, 38, 40, 42, 44, 46, 48, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 450, 500, 550, 600]
def print_time(msg):
current_time = datetime.now().strftime("%H:%M:%S")
print(msg, ":", current_time)
def calcRatio(dumb):
result = 1;
for i in np.arange(len(dumb)):
if(i%2==0):
result *= dumb[i+1]/dumb[i]
return result;
def calc_maybe_tooth(shaftNumber, ratio, error, tooth_list):
results = []
print_time("start calc");
for combo in itertools.combinations(tooth_list, shaftNumber*2):
if combo[1] > combo[0] and combo[3] > combo[2] and combo[5] > combo[4]:
product = (combo[1] * combo[3] * combo[5]) / (combo[0] * combo[2] * combo[4])
if(combo[1]<=2*combo[0]):
continue;
if(combo[3]<=2*combo[2]):
continue;
if(combo[5]<=2*combo[4]):
continue;
if abs(product - ratio) < error:
results.append(combo)
print_time("end calc");
for result in results:
print(result, calcRatio(result))
def test_calc_maybe_tooth():
calc_maybe_tooth(shaft_cnts, gearbox_ratio, error, iso_tooth_list)
test_calc_maybe_tooth()
3.1 结果
start calc : 20:38:49
end calc : 20:39:03
(8, 17, 18, 44, 60, 320) 27.703703703703702
(8, 17, 18, 44, 75, 400) 27.703703703703702
(8, 17, 18, 55, 75, 320) 27.703703703703702
(8, 17, 18, 110, 150, 320) 27.703703703703702
(8, 17, 24, 70, 85, 380) 27.708333333333332
(8, 17, 24, 140, 170, 380) 27.708333333333332
(8, 18, 19, 65, 100, 360) 27.710526315789476
(8, 18, 19, 90, 100, 260) 27.710526315789473
(8, 18, 20, 44, 50, 280) 27.72
(8, 18, 20, 65, 95, 360) 27.710526315789473
(8, 18, 20, 90, 95, 260) 27.710526315789476
(8, 18, 24, 70, 90, 380) 27.708333333333336
(8, 18, 24, 140, 180, 380) 27.708333333333336
(8, 18, 25, 65, 95, 450) 27.710526315789473
(8, 18, 25, 130, 190, 450) 27.710526315789473
(8, 18, 46, 170, 180, 600) 27.717391304347828
(8, 19, 20, 42, 90, 500) 27.708333333333332
(8, 19, 20, 50, 60, 280) 27.708333333333336
(8, 19, 20, 70, 90, 300) 27.708333333333336
(8, 19, 20, 70, 120, 400) 27.708333333333336
(8, 19, 20, 70, 150, 500) 27.708333333333336
(8, 19, 20, 70, 180, 600) 27.708333333333336
(8, 19, 20, 75, 90, 280) 27.708333333333332
(8, 19, 20, 100, 120, 280) 27.708333333333336
(8, 19, 21, 70, 80, 280) 27.708333333333336
(8, 19, 22, 55, 60, 280) 27.708333333333336
(8, 19, 22, 70, 150, 550) 27.708333333333332
(8, 19, 22, 110, 120, 280) 27.708333333333336
(8, 19, 24, 70, 75, 300) 27.708333333333332
(8, 19, 24, 70, 80, 320) 27.708333333333332
(8, 19, 24, 70, 85, 340) 27.708333333333332
(8, 19, 24, 70, 90, 360) 27.708333333333332
(8, 19, 24, 70, 95, 380) 27.708333333333332
(8, 19, 24, 70, 100, 400) 27.708333333333332
(8, 19, 24, 70, 150, 600) 27.708333333333332
(8, 19, 25, 70, 120, 500) 27.708333333333332
(8, 19, 25, 140, 240, 500) 27.708333333333332
(8, 19, 30, 70, 80, 400) 27.708333333333336
(8, 19, 30, 70, 90, 450) 27.708333333333336
(8, 19, 30, 70, 100, 500) 27.708333333333336
(8, 19, 30, 70, 110, 550) 27.708333333333336
(8, 19, 30, 70, 120, 600) 27.708333333333336
(8, 19, 30, 140, 160, 400) 27.708333333333336
(8, 19, 30, 140, 180, 450) 27.708333333333336
(8, 19, 30, 140, 200, 500) 27.708333333333336
(8, 19, 30, 140, 220, 550) 27.708333333333336
(8, 19, 30, 140, 240, 600) 27.708333333333336
(8, 19, 32, 70, 75, 400) 27.708333333333332
(8, 19, 32, 140, 150, 400) 27.708333333333332
(8, 19, 36, 140, 150, 450) 27.708333333333332
(8, 19, 36, 140, 200, 600) 27.708333333333332
(8, 19, 40, 140, 150, 500) 27.708333333333336
(8, 19, 40, 140, 180, 600) 27.708333333333336
(8, 19, 44, 140, 150, 550) 27.708333333333332
(8, 19, 46, 170, 190, 600) 27.717391304347828
(8, 19, 48, 140, 150, 600) 27.708333333333332
(8, 20, 21, 55, 130, 550) 27.7014652014652
(8, 20, 21, 80, 110, 320) 27.705627705627705
(8, 20, 21, 110, 260, 550) 27.7014652014652
(8, 20, 24, 70, 100, 380) 27.70833333333333
(8, 20, 24, 95, 100, 280) 27.708333333333332
(8, 20, 30, 70, 80, 380) 27.708333333333336
(8, 20, 30, 140, 160, 380) 27.708333333333336
(8, 20, 32, 70, 75, 380) 27.708333333333332
(8, 20, 32, 140, 150, 380) 27.708333333333332
(8, 20, 38, 80, 95, 500) 27.700831024930746
(8, 20, 38, 160, 190, 500) 27.700831024930746
(8, 20, 42, 110, 130, 550) 27.7014652014652
(8, 20, 42, 220, 260, 550) 27.7014652014652
(8, 20, 46, 170, 200, 600) 27.717391304347828
(8, 21, 22, 55, 90, 380) 27.708333333333336
(8, 21, 22, 110, 180, 380) 27.708333333333336
(8, 21, 24, 50, 75, 380) 27.708333333333332
(8, 21, 24, 60, 90, 380) 27.708333333333336
(8, 21, 24, 80, 120, 380) 27.708333333333332
(8, 21, 24, 95, 120, 320) 27.708333333333332
(8, 21, 24, 95, 150, 400) 27.708333333333332
(8, 21, 24, 100, 150, 380) 27.708333333333332
(8, 21, 24, 120, 180, 380) 27.708333333333336
(8, 21, 25, 55, 75, 360) 27.720000000000002
(8, 21, 25, 95, 180, 500) 27.708333333333332
(8, 21, 25, 110, 150, 360) 27.720000000000002
(8, 21, 26, 65, 90, 380) 27.708333333333336
(8, 21, 26, 130, 180, 380) 27.708333333333336
(8, 21, 28, 70, 90, 380) 27.708333333333336
(8, 21, 28, 140, 180, 380) 27.708333333333336
(8, 21, 30, 75, 90, 380) 27.708333333333336
(8, 21, 30, 95, 120, 400) 27.708333333333336
(8, 21, 30, 95, 150, 500) 27.708333333333336
(8, 21, 30, 95, 180, 600) 27.708333333333336
(8, 21, 30, 100, 120, 380) 27.708333333333332
(8, 21, 30, 150, 180, 380) 27.708333333333336
(8, 21, 32, 80, 90, 380) 27.708333333333336
(8, 21, 32, 160, 180, 380) 27.708333333333336
(8, 21, 34, 85, 90, 380) 27.708333333333336
(8, 21, 34, 170, 180, 380) 27.708333333333336
(8, 21, 36, 95, 100, 400) 27.708333333333332
(8, 21, 36, 95, 150, 600) 27.708333333333332
(8, 22, 24, 70, 110, 380) 27.70833333333333
(8, 22, 24, 95, 110, 280) 27.708333333333336
(8, 22, 25, 70, 100, 360) 27.72
(8, 22, 25, 90, 100, 280) 27.72
(8, 22, 30, 80, 90, 340) 27.703703703703702
(8, 22, 30, 85, 90, 320) 27.703703703703702
(8, 22, 42, 100, 130, 550) 27.7014652014652
(8, 22, 42, 110, 130, 500) 27.701465201465204
(8, 22, 42, 200, 260, 550) 27.7014652014652
(8, 22, 46, 170, 220, 600) 27.717391304347824
(8, 24, 32, 70, 90, 380) 27.708333333333336
(8, 24, 32, 140, 180, 380) 27.708333333333336
(8, 24, 36, 140, 160, 380) 27.708333333333332
(8, 24, 46, 170, 180, 450) 27.717391304347828
(8, 24, 46, 170, 200, 500) 27.717391304347828
(8, 24, 46, 170, 220, 550) 27.717391304347828
(8, 24, 46, 170, 240, 600) 27.717391304347828
(8, 25, 26, 70, 85, 280) 27.71493212669683
(8, 25, 30, 70, 100, 380) 27.708333333333332
(8, 25, 30, 95, 100, 280) 27.70833333333333
(8, 25, 38, 80, 95, 400) 27.700831024930746
(8, 25, 38, 160, 190, 400) 27.700831024930746
(8, 25, 40, 140, 150, 380) 27.708333333333332
(8, 26, 38, 90, 100, 360) 27.710526315789473
(8, 26, 40, 90, 95, 360) 27.710526315789473
(8, 26, 46, 170, 260, 600) 27.71739130434782
(8, 26, 50, 180, 190, 450) 27.710526315789473
(8, 28, 30, 75, 120, 380) 27.708333333333332
(8, 28, 30, 95, 120, 300) 27.70833333333333
(8, 28, 30, 95, 160, 400) 27.70833333333333
(8, 28, 30, 95, 180, 450) 27.70833333333333
(8, 28, 30, 95, 200, 500) 27.70833333333333
(8, 28, 30, 95, 220, 550) 27.70833333333333
(8, 28, 30, 95, 240, 600) 27.70833333333333
(8, 28, 30, 100, 160, 380) 27.708333333333336
(8, 28, 32, 80, 120, 380) 27.708333333333332
(8, 28, 32, 95, 120, 320) 27.708333333333332
(8, 28, 32, 95, 150, 400) 27.708333333333332....
它算得很快对吧?
3.2 根据采样数据筛查频点
这个部分的逻辑是这样的:
减速箱第一级传动轴的齿轮,因为直接承载电机转速,它的频率会在高频部分,按照当前转速为基频做包络解调,捅得最高的那根谱线大概率就是一级齿轮的齿数。
多看几组数据能够把一级齿轮齿数确定。接下来,顺次向后分析即可。三组不同转速下的数据,基本上就能把齿数算准。这个另开一篇文章进行。
