AutoCAD绘制齿轮泵装配图

本次绘制齿轮泵装配图注意事项如下：

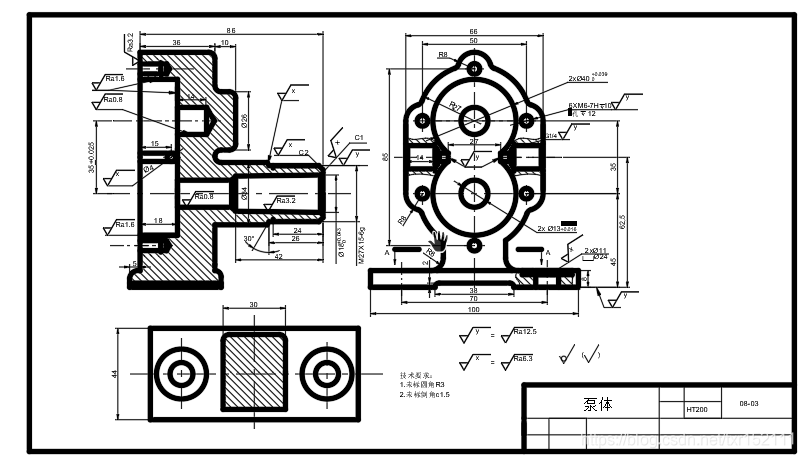

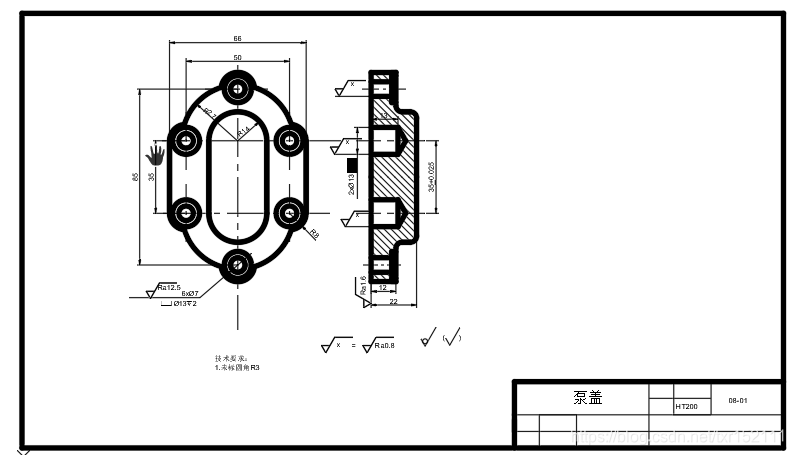

1、读懂练习册P77页上的8个零件图，要搞清楚每个零件的结构形状，看清其定形和定位尺寸，每个零件的视图如何画出要弄懂。零件≤3的圆角和倒角是工艺性的结构，在装配图中可以不画。

2、参照P77页左边的齿轮泵工作原理示意图，搞清楚我们要画的齿轮泵的装配关系（零件的相对位置、连接方式、运动及非运动件、密封方式）、工作原理。

3、本次绘图采用2:1的绘图比例，绘制在2号图纸上，需要先在2号图板上黏贴好图纸；接着参考教材P114的表6-1的尺寸，绘制2号图纸边框线（细实线）和图框线（粗实线），要求是X型图纸格式（教材P115页图6-3），留或不留装订边均可；接着按教材P116的图6-5绘制标题栏。

4、在表达方案方面，主视图主体采用全剖（沿通过主动轴轴线的正平剖切面剖开）表达；主动轴与圆柱销之间，以及从动轴与圆柱销连接处采用了二次局剖；主动轴采用了断开画法；左视图主体采用了半剖（剖切面为泵盖与泵体的结合面）；油口处螺纹及泵体底板处沉孔采用了二次局剖。

5、本齿轮泵中有两处密封，一处是泵体与泵盖之间的垫片，这个垫片的厚度要夸大画出（加厚垫片的厚度，以便能够明显看出有垫片）；另一处是填料、填料压盖、压盖螺母组成的组合密封结构。填料画多长呢？为正确地表达密封原理，应先画压盖螺母，压盖螺母的内螺纹应大部分拧入到泵体的相应外螺纹中，压盖螺母右边螺纹要留2mm左右的余量，然后画填料压盖（紧挨着压盖螺母内孔的右底面向左画），画完填料压盖后，泵体右边φ18的孔左端余量和主动轴之间要完全填充填料。如下图所示。

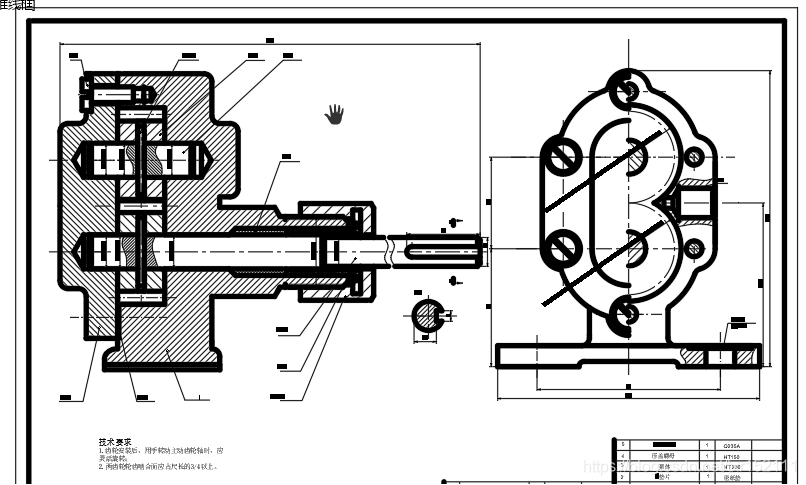

图1 填料密封处示意图

6、主动轴和从动轴的轴向定位问题，需先保证齿轮和销子在泵体中的位置，轴向也就定位了。从动轴的轴向定位类似。

7、主视图有7个配合尺寸，172为总长，M27×1.5为连接尺寸；φ11为安装尺寸，键槽还有3个尺寸（安装尺寸）。

左视图中，100为总宽、113为总高、70、G1/4和为安装尺寸,45和62.5为相对位置尺寸，35为特别重要尺寸，还有2个配合尺寸。

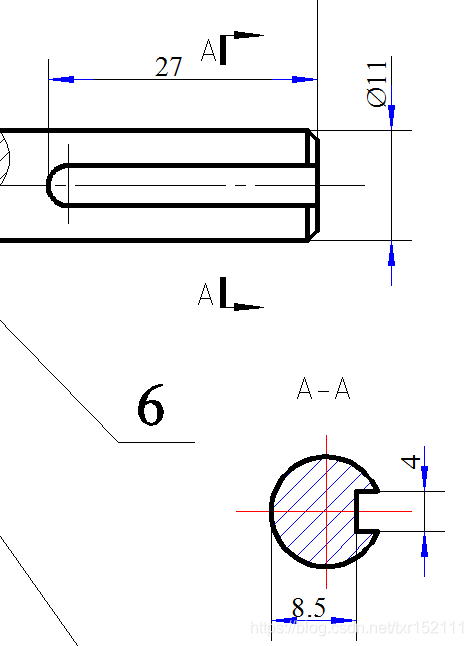

图2键槽断面图及尺寸标注



8、要注意同一个零件的剖线在不同视图上要一致，不同零件的剖线要明显不一致，密封填料的剖面线为间隔均匀的相交45º细实线。

9、如何根据尺寸的上下偏差来得出尺寸的公差带代号？

比如：泵盖上φ13的孔，上偏差为+0.043，下偏差为+0.016，先查教材P319的孔的基本偏差数值表，由13和+0.016查出其基本偏差系列为F，再查教材P316的标准公差数值表，根据13和0.043-0.016=0.027查出其精度等级为IT8，因此该尺寸的公差带代号为F8。

10、本例有多处螺纹的画法，大家要注意粗细线分明；若是部分螺纹（不完整），粗线圆弧有多少画多少，细线圆弧大概画一半多一点即可.

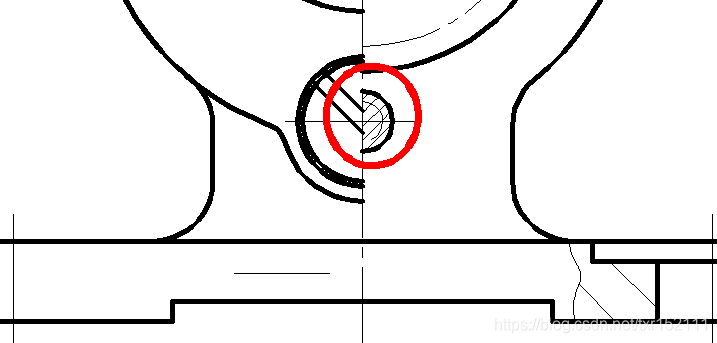

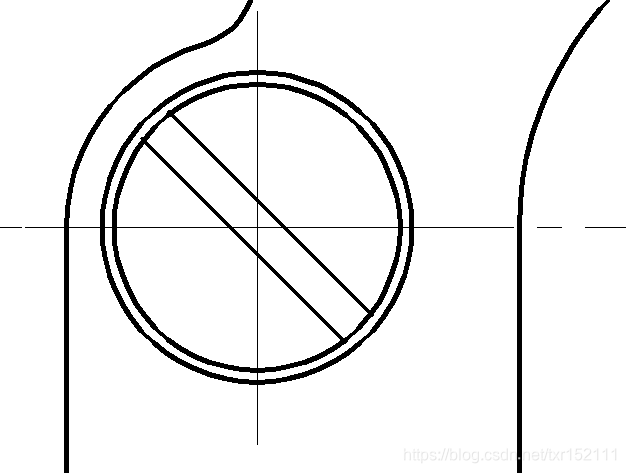

图3 半个螺钉剖视的外螺纹圆形视图示意画法（红色的圆不用画）

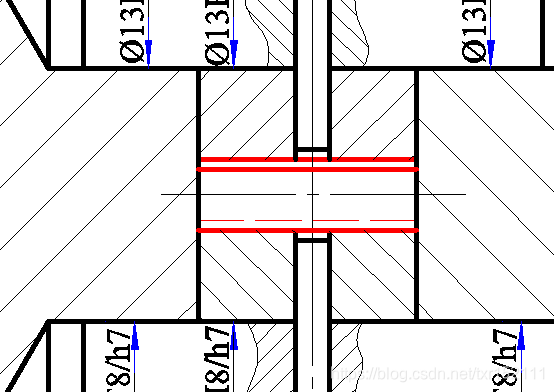

11、要注意单个齿轮及齿轮啮合的画法；两个齿轮啮合处的画法（红线）见下图，其中红色的虚线可以不画。

图4

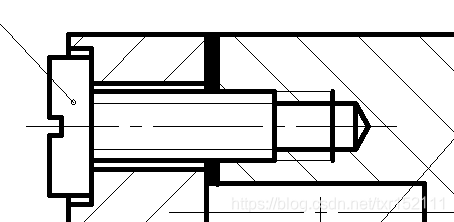

12、螺钉处主视图的画法如下图：

图5

13、螺钉处左视图的画法如下图：

图6

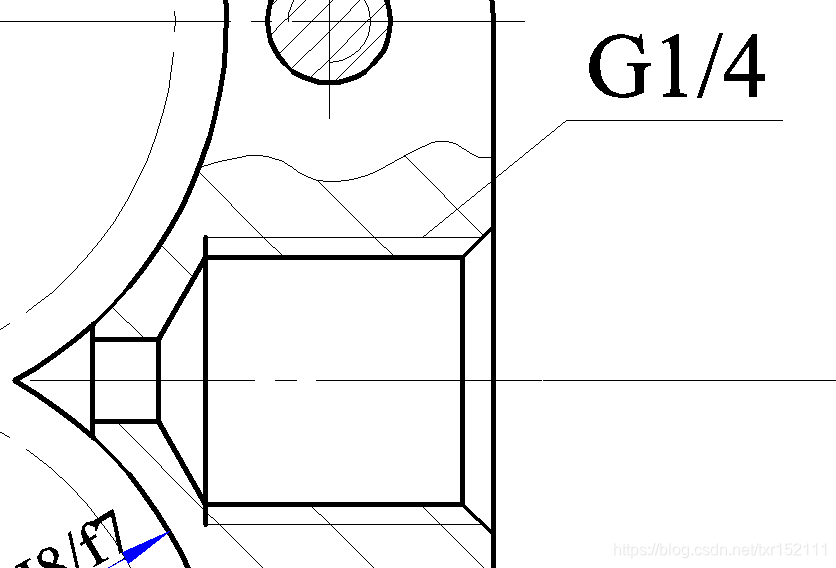

14、左视图油口的画法如下图，注意粗、细线和剖面线画到哪里？

图7

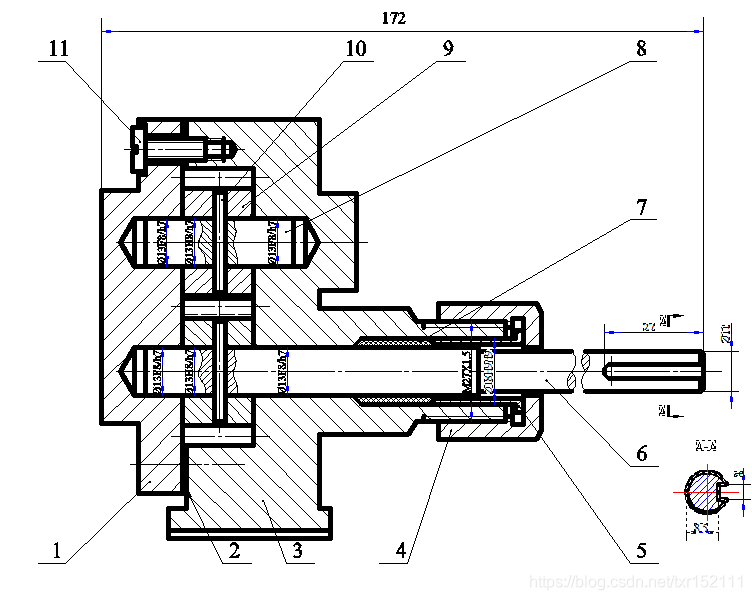

15、零件编号时，序号要在水平或竖直线上对齐，逆时针连续增加或减小。如下图：

                                                                             图8

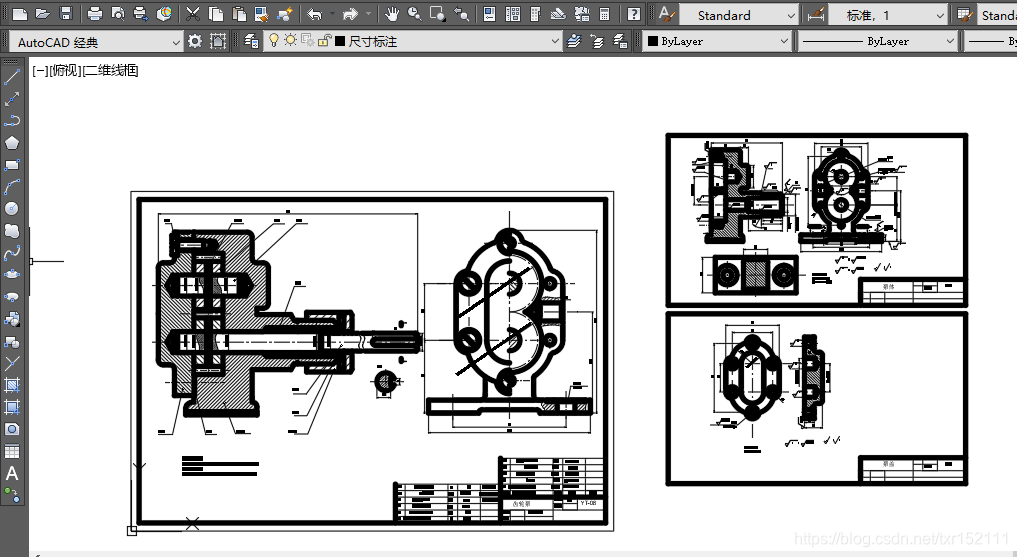

最终交的图如下图所示：
