机原自检——第9章 凸轮机构及设计

1. 何谓凸轮机构传动中的刚性冲击和柔性冲击？

2. 基圆半径和压力角有何关系？

3. 滚子推杆，轮廓出现尖点或失真应采取什么措施来避免？

4. 平底推杆，出现失真如何处理？

5. 一对心直动推杆盘形凸轮机构,在使用中发现推程压力角稍偏大,拟采用推 杆偏置的办法来改善,问是否可行?为什么?

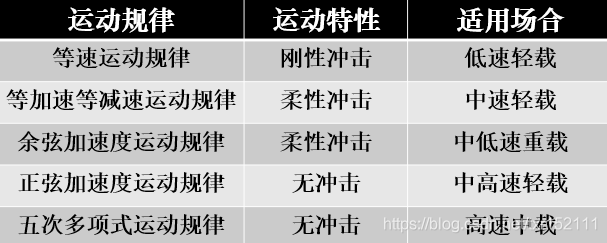

1. 何谓凸轮机构传动中的刚性冲击和柔性冲击？

在起始和终止点速度有突变，使瞬时加速度趋于无穷大，从而产生无穷大惯性力，引起刚性冲击。

在起点、中点和终点时，因加速度有突变而引起推杆惯性力的突变，且突变为有限值，在凸轮机构中由此会引起柔性冲击。

2.基圆半径和压力角有何关系？

在偏距一定、推杆运动规律已知的条件下，加大基圆半径r0，可减小压力角a，从而改善机构的传力特性，但机构尺寸会增大

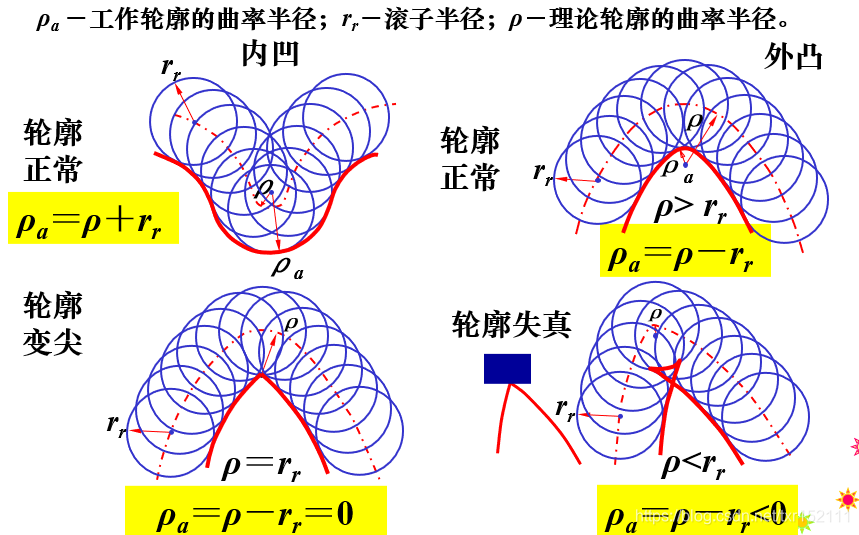

3. 滚子推杆，轮廓出现尖点或失真应采取什么措施来避免？

1. 适当减少滚子半径rr或增大基圆半径r0；
2. 修改推杆的运动规律，在廓线尖点处代以合适的曲线；

4. 平底推杆，出现失真如何处理？

可适当增大凸轮的基圆半径。

5. 一对心直动推杆盘形凸轮机构,在使用中发现推程压力角稍偏大,拟采用推 杆偏置的办法来改善,问是否可行?为什么?

不可行。因为推杆偏置的大小、方向的改变会直接影响推杆的运动规律﹒而原凸轮机构推杆的运动规律应该是不允许擅自改动的。
