如何使用一个IP网段完成静态配置

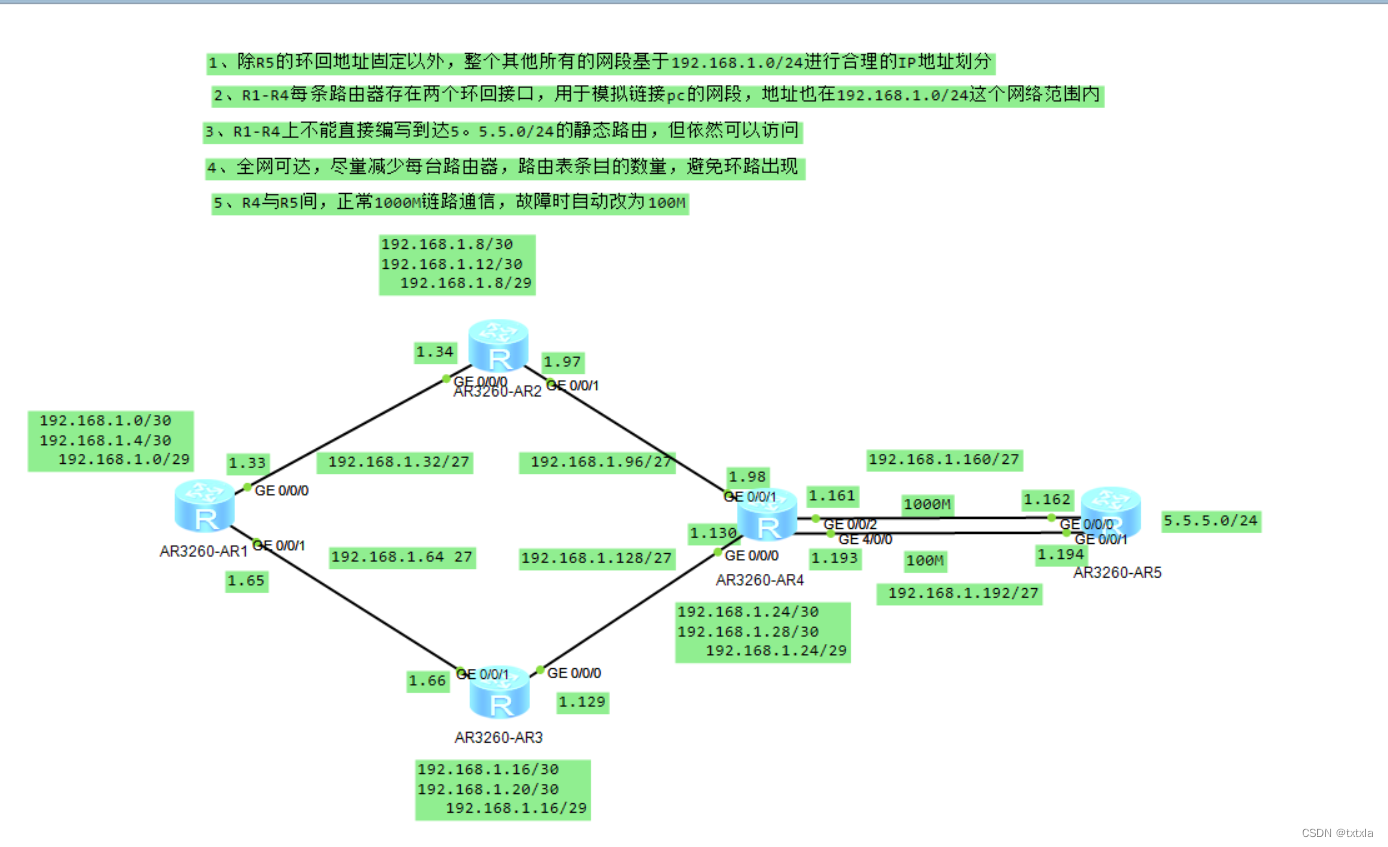

如图所示，我们需要使用静态路由来完成相关静态配置，从而使得全网可达。

第一步，我们需要将192.168.1.0/24这个网段来进行相关合理划分，来满足网段需求，以下是我的网段划分。



192.168.1.0/24

192.168.1.000 0 0000  /24      192.168.1.0/27

192.168.1.000 000 00  /30      192.168.1.0/30

192.168.1.000 001 00  /30      192.168.1.4/30

192.168.1.000 000 00  /29       192.168.1.0/29

192.168.1.000 010 00  /30      192.168.1.8/30

192.168.1.000 011 00  /30      192.168.1.12/30

192.168.1.000 010 00  /29      192.168.1.8/29

192.168.1.000 100 00  /30      192.168.1.16/30

192.168.1.000 101 00  /30      192.168.1.20/30

192.168.1.000 100 00  /29      192.168.1.16/29

192.168.1.000 110 00  /30      192.168.1.24/30

192.168.1.000 111 00  /30      192.168.1.28/30

192.168.1.000 110 00  /29      192.168.1.24/29

192.168.1.001 0 0000  /24      192.168.1.32/27

192.168.1.010 0 0000  /24      192.168.1.64 27

192.168.1.011 0 0000  /24      192.168.1.96/27

192.168.1.100 0 0000  /24      192.168.1.128/27

192.168.1.101 0 0000  /24      192.168.1.160/27

192.168.1.110 0 0000  /24      192.168.1.192/27

192.168.1.111 0 0000  /24      192.168.1.224/27

划分步骤如下

先将三位划分到主机位，得到8个IP网段，即

192.168.1.000 0 0000  /24      192.168.1.0/27

192.168.1.001 0 0000  /24      192.168.1.32/27

192.168.1.010 0 0000  /24      192.168.1.64 27

192.168.1.011 0 0000  /24      192.168.1.96/27

192.168.1.100 0 0000  /24      192.168.1.128/27

192.168.1.101 0 0000  /24      192.168.1.160/27

192.168.1.110 0 0000  /24      192.168.1.192/27

192.168.1.111 0 0000  /24      192.168.1.224/27

其中，我选用了中间的六个网段作为骨干网段，最后一个192.168.1.111 0 0000  /24      192.168.1.224/27作为备用网段，为将来再有需要网段的时候还有网段可以进行划分

随后选出一个网段再划分三位到主机位，得到8个IP网段作为环回路由，我选用的是第一个网段

192.168.1.000 0 0000  /24      192.168.1.0/27

        192.168.1.000 000 00  /30      192.168.1.0/30

        192.168.1.000 001 00  /30      192.168.1.4/30

                192.168.1.000 000 00  /29       192.168.1.0/29

        192.168.1.000 010 00  /30      192.168.1.8/30

        192.168.1.000 011 00  /30      192.168.1.12/30

                192.168.1.000 010 00  /29      192.168.1.8/29

        192.168.1.000 100 00  /30      192.168.1.16/30

         192.168.1.000 101 00  /30      192.168.1.20/30

                192.168.1.000 100 00  /29      192.168.1.16/29

        192.168.1.000 110 00  /30      192.168.1.24/30

        192.168.1.000 111 00  /30      192.168.1.28/30

                192.168.1.000 110 00  /29      192.168.1.24/29

然后在图中标明相关网段信息



第二步、开启设备，在每个路由器端口配置IP地址，这里以R2为例

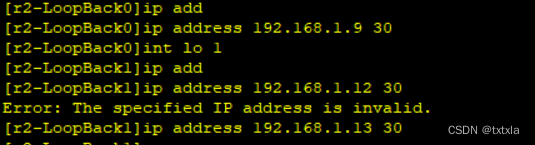

在接口IP地址配置完成之后，接下来配置环回地址

 这里需要注意的是，我们给环回分配的是网段，但是在写环回的时候要写地址，不然会报错。

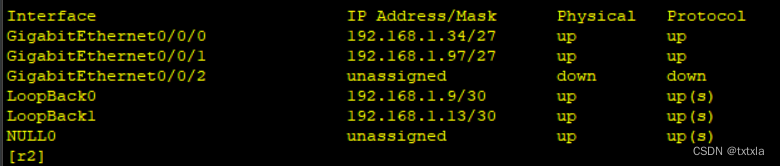

配置完成之后记得输入display IP interface  brief来查看端口配置的IP地址，防止配置错误。尽量在每次配置之后都检查一次，养成习惯，方便查询错误。



 接下来配置静态路由

注意，除直连网段之外每个网段都要在该路由器上配置静态路由，告诉路由器，去到这个网段应该怎么走。

由于题目要求R1-R4上不能有通往5.5.5.0/24网段的静态路由，所以我们需要在每个路由器上配置一个缺省，使得缺省指向它。

 注意，缺省是每个路由都需要写的，不然会导致无法完成全网可达的目标

由于我们在划分网段的时候用到了手工汇总，为防止路由黑洞的出现，需要在每个路由器上配置空接口路由。

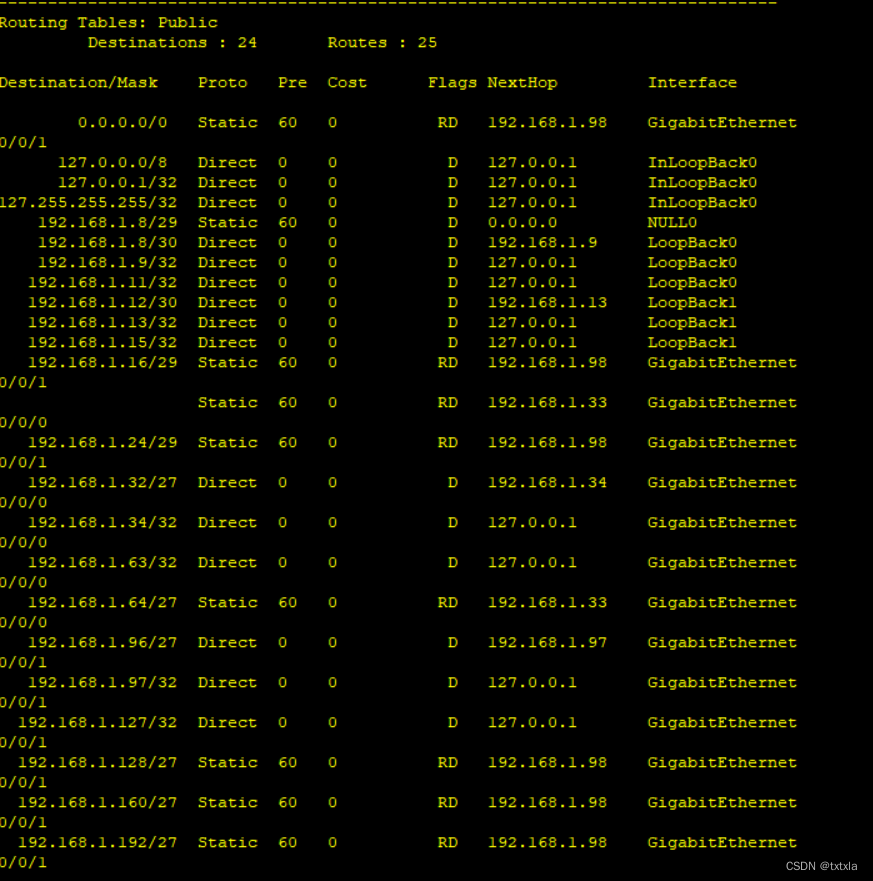

 配置完成之后输入display IP routing-table来查询静态路由表

 从上图中，我们可以看到，静态路由和缺省已经配置完成

随后在R4和R5上配置浮动静态，以确保当上面的1000M网线断开链接之后仍能够保持通讯

 同样的配置要在R5上进行配置一遍，同时R5上所有通往其他网段的路由均要进行浮动静态配置，以确保当1000M的网线断裂之后仍能够正常工作。

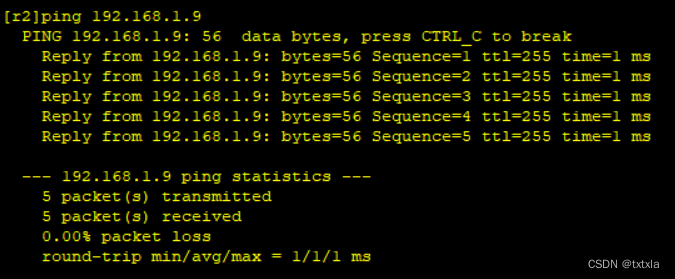

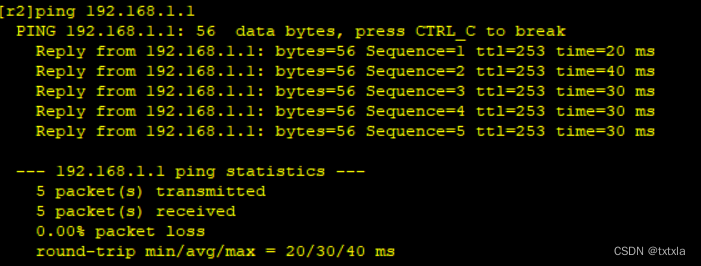

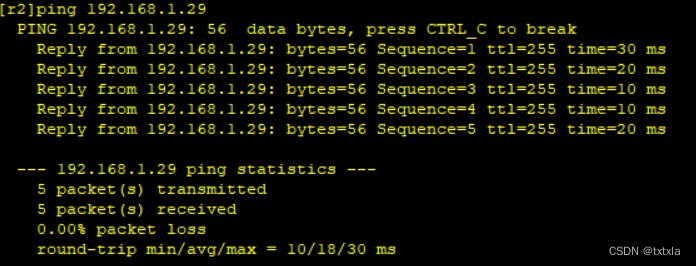

第三步，在配置完所有信息之后检查，采用ping的方式，这里依然使用R2来演示

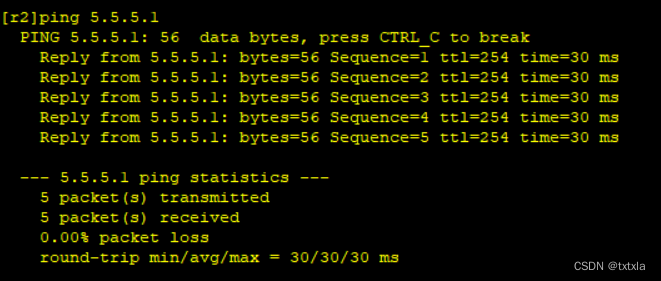

 从这里可以看出，所有IP配置无误，可以从R2访问所有环回接口，接下来将1000M的链路断开，来检测浮动静态是否能够正常使用

在R4中输入shutdown命令来断开链接

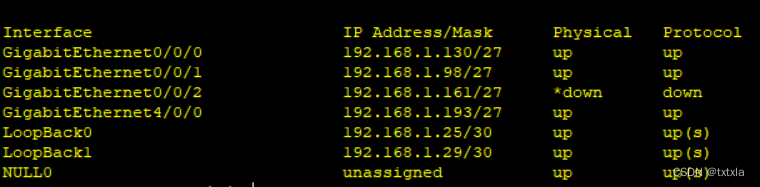

随后输入display IP interface brief来查看接口IP

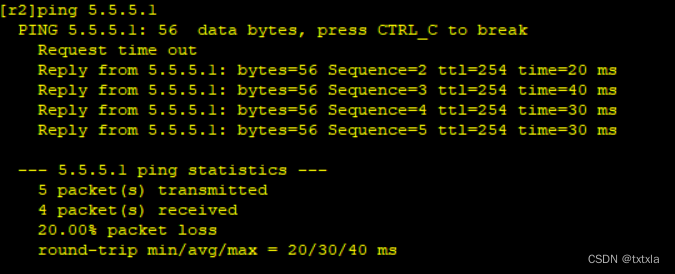

 这里可以看见 0/0/2的物理接口处于down状态，表示该接口断开链接，接下来使用R2来pingR5的环回

 这里可以看见仍然是能够ping通的，说明浮动静态路由工作了，保持了网络的稳定。
