MB506 分频电路

简介

MB506是一个工作频率可以高达2.4Ghz的分频器，支持64/128/256分频。
工作电压：5V。

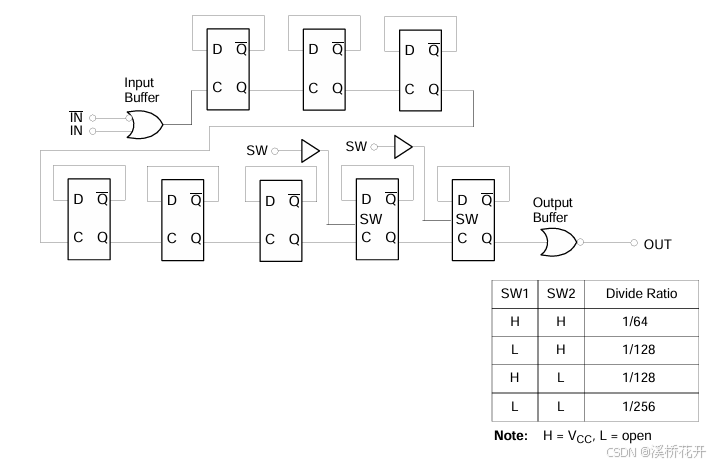

内部框图和分频比设置

通过设置SW、SW2引脚电的平高低来选择分频比。

关于输入电压幅度

手册描述

dBm和电压换算大概如下：
-16dBm ≈ 0.0354v
-4dBm ≈ 0.141v
5.5dBm ≈ 0.42v

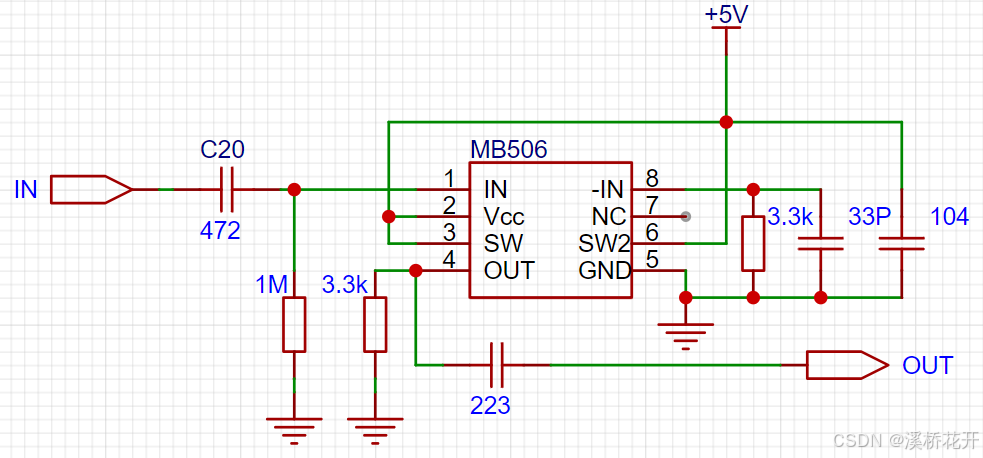

电路示例

实际使用时容易出现干扰，在没输入的时候却有输出。
以下是实际能工作的电路：
1、要对电源进行滤波。图中104电容，因为前级是7805稳压，所有没有并联更大的滤波电容；
2、引脚【8】要接地。图中3.3k电阻和33pf电容。直接接地应该也行，没试，但是如果只接个电容（比如102）到地，不行，输出干扰一塌糊涂。

元件参数大多随意的，取决于手头有什么。

随便给引脚【1】用1M电阻接地，保证在静态上电的时候，输出是静悄悄的。

关于输出，输出是±1V的方波。

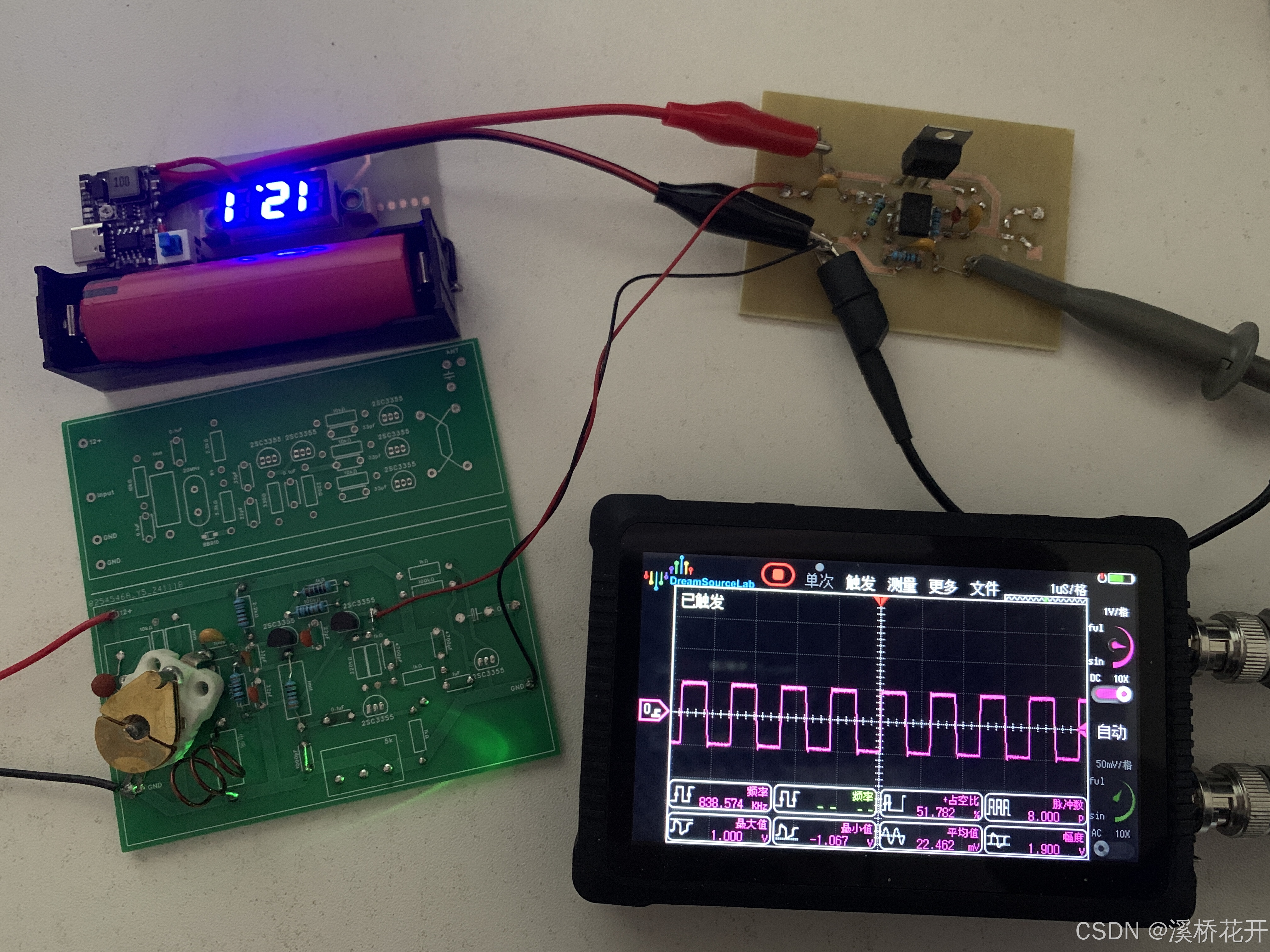

实际测试电路

实际100M左右的信号，分频后测得约838KHz的方波，即分频比为128。有点奇怪，因为按照设置是应该64分频。
