自制FM超再生收音机

简介

以下电路为实际制作电路。焊接好了就响，超再生振荡部分不需要调试，只要调节高频电感来控制收音覆盖范围。

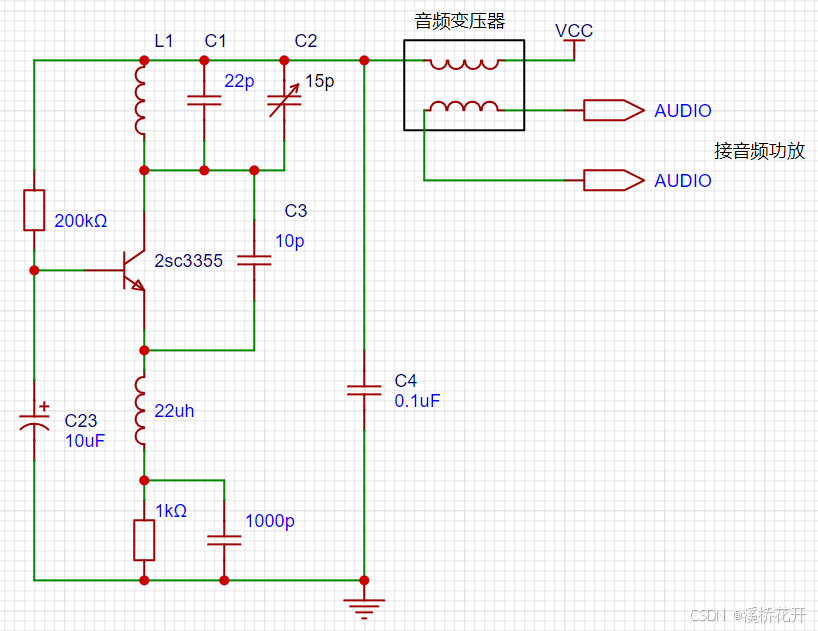

电路图

2SC3355 β约：120

电路分析

高频部分

假设三极管c极电压上升，这个电压会通过C3传递到e极，e极电压上升导致be电压减小，导致be电流减小，导致ce电流减小。
所以c极电压上升会导致c极流入电流减小，构成负阻，对LC来说构成负阻反馈，维持振荡。

超再生部分（超音频部分）

高频振荡建立后，三极管e极受C3反馈的电压影响，想象极端情况，三极管有半周截止，另外半周完全开通，三极管的通流能力超过200k偏置赋予的电流，实际效果是等效偏置增大。
进而导致三极管CE等效电阻下降，即22uh电感以上的电路整体等效电阻下降，即导致22uh电感头顶电压上升，进而给1k-1000p构成的RC电路充电，令RC电压上升，进而导致三极管be偏置电压减小，be偏置电压减小，导致be电阻增大，导致三极管实际放大能力下降，高频振幅下降，维持偏置能力下降，整体电阻上升，22uh电感头顶电压下降，以此循环。

简单来说，22uh电感头顶电压，在RC电压上升时下降，在RC电压下降时上升，而电感本身可以令其两端“首尾不能相顾”，所以维持超再生振荡。

音频部分

音频信号的引出靠一个音频变压器，超再生振荡导致整体电流不规则变化，可以通过音频变压器引出。
音频变压器：
1、静态线圈电阻大概为80多欧姆，动态电阻不知，也跟频率有关，无所谓，反正电感很大，音频能顺利耦合。
2、初级次级线圈1:1。

音频功放实际接的LM386，很大声，声音不能调最大，吵人。所以音频变压器直接接耳机应该也能听，没试。

频率覆盖分析

FM频率在88-108Mhz范围。
L1 C1 C2，还有其它杂散电容，构成高频振荡的LC回路，其中C2可调，为15pf，下面分析具体能覆盖的频率。
假定C2调满15pf，加上C1的22pf，加上杂散电容假设3pf，即总计C=40pf。
调节L令LC谐振频率到达最低频率88Mhz，则L=0.081773uh
令C2调到0，总计C=25pf，则谐振频率最高，为：111Mhz
实际C2调不到0，所以覆盖88-108，大差不差。
要提高覆盖度，只要把C1减小即可（要相应调节电感），显然C1减小，意味着C2的控制权增大。

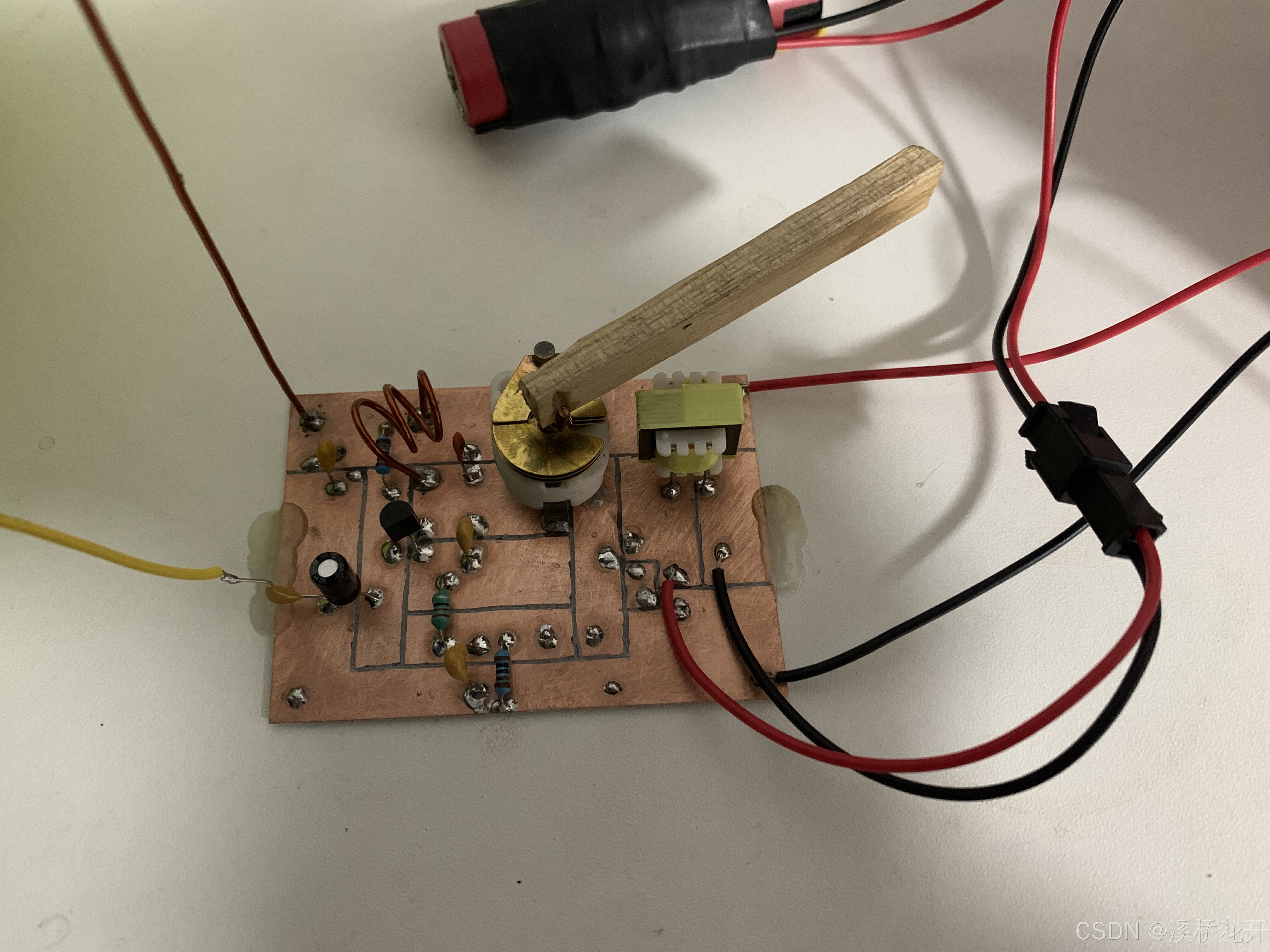

电路实体

电路简单，用雕刻刀刻覆铜板刻出来的。天线，几十公分的电线，到处乱接就行。
谐振电感：8mm直径圆棒上绕三圈，稍微扒拉一下，具体要收到台后调。

调试

啥玩意都没有，连另一台收音机也没有，也可以调试。
谐振电感随便弄好后，就算不覆盖88-108，也估摸着能部分覆盖。所以只要调节电容收到了一个台，这个台可以反推出频率，就可以进一步调试。
开始电感量弄小了，覆盖范围在107Mhz到130Mhz左右，一是收到107.7Mhz的上海的MusicRadio，二是收到了航空频段（虹桥机场附近），飞行员在那讲话。

音质

垃圾音质

FM超再生收音机
