ZigBee-Powered智能照明解决方案

　　智能照明正对消费者的消费环境产生微弱但重要的影响。今天的产品提供了一些关键的优势;除了将led的效率和寿命提高到家庭之外，智能照明的无线连通性让消费者可以通过智能手机上的触摸屏改变房间的氛围，或者通过远程激活系统来确保房间的照明。

　　然而，这仅仅是个开始。今天，无线连接带来了好处，例如安装产品的无线功能升级和使用监控，允许房主估计光的剩余寿命;明天，无线连接将允许连接物联网(物联网)，例如，智能照明可以改变他们自己的能源消费模式以减少电力账单。

　　针对几种无线技术智能照明行业包括蓝牙®智能(蓝牙技术的低能量形式),wi - fi®和z - wave®。可以说,市场依然支离破碎,但无线个域网®家庭自动化领域的渗透和照明巨头飞利浦和欧司朗的支持需要一个领先。

　　这篇文章介绍了飞利浦最近推出的“色相”智能灯泡的LED和ZigBee技术，并解释了设计师如何利用这些技术使自己的照明产品更智能。文章接着介绍了一些来自主要制造商的ZigBee设计资源和开发工具，用于智能照明设计，并对未来的发展进行了展望。

　　使照明智能

　　自20世纪20年代和30年代以来，家庭自动化一直是房屋建造者的梦想，尽管由于技术的发展，实际的实现困难重重。然而，自上世纪80年代以来，“智能住宅”一词最初是由美国房屋建筑商协会(American Association of house Builders)首创的，廉价而可靠的电子产品的引入加速了家庭自动化技术的发展。

　　智能照明可能是家庭自动化部门的典范。它是基于三种相对较新的电子技术的融合:固态照明(SSL)，无线连接，以及可以直接连接电源的LED电源。这些技术赋予了智能照明设计和操作上的灵活性，这在以前是不切实际的传统照明。图1展示了如何将这些技术结合在一个智能灯泡中，这是一款使用来自北欧半导体的蓝牙智能无线连接的智能灯。

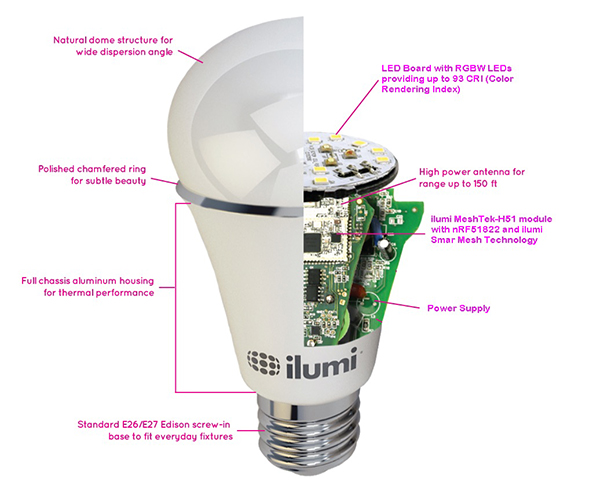

　　智能灯泡，如这款来自ilumi的蓝牙智能手机的例子，将关键技术纳入标准的照明形式因素。

　　图1:智能灯泡，如这款来自ilumi的蓝牙智能手机的例子，将关键技术纳入标准的照明形式因素。

　　基于led的SSL为智能照明带来了漫长的生活和高效率，使照明工程师能够设计出紧凑的夹具设计，并对其产品的颜色、温度和亮度进行微调，以满足几乎每个消费者的口味。

　　大约10年前，无线连接首先被添加到灯光中，但(有点缺乏想象力)限制了通过更换电灯开关和灯泡之间的物理连接来减少线路。然而,迅速改善射频技术,成本下降而干扰免疫力提高,带宽增加,功耗降低,现在看到一个健壮的双向射频链接使光多次发送信息状态第二个方式和接收指示如何操作。今天的无线连接是智能照明的“智能”，因为它将光连接到强大的计算设备，如专有控制器、智能手机、平板电脑和个人电脑。无线连接也允许连接到互联网(通过网关、桥梁或枢纽)使房主能够远程操作家庭照明。

　　飞利浦色调是当代智能照明的一个领先的例子(图2)。灯泡是一个集成单元(包括电源、光引擎、光学和无线连接)，在A19形状因子与E27(爱迪生)螺旋连接器。色调被设计为传统照明的“落物”替代品，可以从110/230 V操作，并在全功率消耗9瓦特，待机时间为0.45 W。亮度范围从360到600 lm，从2000年到4000年，色相可以复制相关的色温(CCT)，并提供一个(声称的)15,000小时的寿命。然而，这并不是使色调变得有趣的规范，而是内部的技术。

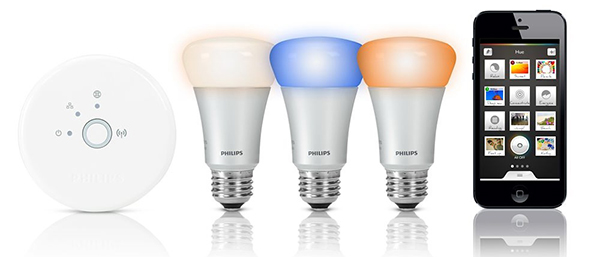

　　飞利浦的色调是一个360到600流明的智能灯泡，提供数百万的颜色。

　　图2:飞利浦色调为360到600流明灯泡，提供“数百万”的颜色。

　　这种色调在SSL照明中是相对少见的，因为它不使用最流行的制造白光的方法(将蓝色LED与钇铝石榴石(YAG)荧光粉结合在一起(参见TechZone的文章“更白，更亮的LED”)。相反，它混合了来自红、绿、蓝(RGB)芯片的光(参见TechZone的文章“通过添加-而不是减色”)来产生白光和其他颜色的宽色域。

　　带有YAG磷光的蓝色led更受欢迎，因为它们的功效更高。传统的RGB LED光引擎的效能受到绿色LED低效能的影响。然而，飞利浦照明公司已经解决了这个问题，它将色相的光引擎的绿色元素从Lumileds的Rebel ES家族的一个石灰绿色的LED灯中提取出来。

　　灰绿色的设备不是纯色LED，而是蓝色发射器和专有的石灰荧光粉的组合，克服了绿色设备的效率问题。根据飞利浦Lumileds的数据表，蓝色LED/绿色荧光粉组合的电压达到了190 lm/W，正向电压为2.75 V，正向电流为350 mA(参见TechZone文章“Lime-Green LED鼓励颜色可调光”)。

　　其他制造商提供的RGB LED轻型发动机适用于智能照明应用。主要供应商包括LED引擎和视差。

　　RGB LED光引擎在蓝色LED/YAG荧光粉组合上的关键优势在于，可以通过改变RGB LED输出的比例来改变其颜色。相比之下，一旦蓝色LED/YAG磷光设备离开工厂，它的颜色是固定的。

　　消费者可以在iOS或安卓智能手机上使用app改变颜色。飞利浦声称，“数百万”的颜色是可能的，该应用还允许设置颜色配置文件以适应不同的活动。例如，白色的、明亮的光线可以用来阅读，而低亮度的蓝光则适合看电影;或者灯光会变暗，让平克在一天结束的时候为人们提供睡眠。

　　底层的技术是基于颜色系统中的每个参数，这些参数由一个来自中心枢纽或桥的唯一URL访问。色相的无线连接是由ZigBee提供的(稍后将详细介绍)。ZigBee在智能照明应用方面有很多优点，但其中一个缺点是缺乏与智能手机的互操作性(与蓝牙智能和Wi-Fi等竞争技术相比)。这意味着智能手机上的应用不能直接控制智能灯光;相反，智能手机通过Wi-Fi与桥通信，然后桥将指令转换成ZigBee协议，这样它就可以传输到灯光。

　　开发人员可以使用色调的应用程序编程接口(API)来定制灯光的行为。简单的指令包括将光设置为“ON”或“OFF”，将亮度调到255个离散水平。更复杂的指令可以用来设置颜色。一种方法是根据CIE色度图中的“xy”值设置颜色;第二种方法是改变饱和度和色调。光的CCT也可以通过调整在普朗克轨迹上的光的xy位置来独立改变颜色(参见TechZone的文章“如何使用CIE颜色空间来设计更好的led”)。如果选择的颜色或CCT在色相的范围之外，它将用最接近的颜色来说明。图3显示了CIE颜色空间上不同类型的色相灯泡的色域。

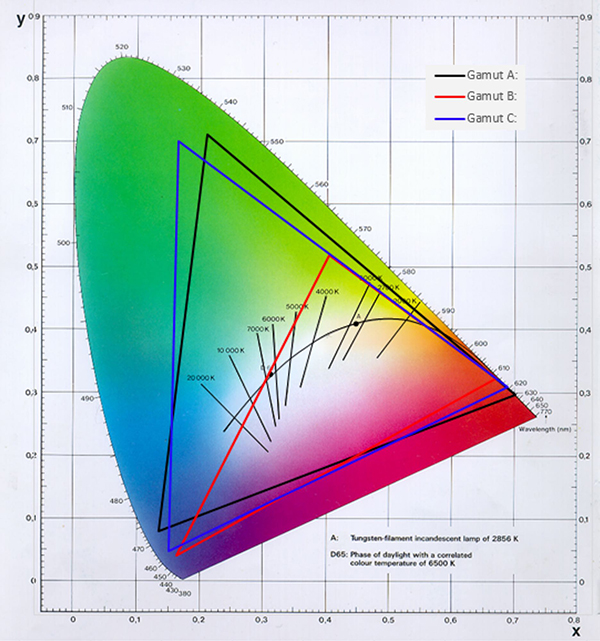

　　飞利浦色相智能灯可以在色域内复制任何颜色(取决于灯泡型号)。

　　图3:飞利浦色相智能灯可以在三角形内复制任何颜色(取决于灯泡型号)。

　　无线技术的选择是智能照明工程成功的关键。飞利浦选择了ZigBee，一个低功率射频标准，这可能并不奇怪，因为该公司是ZigBee联盟的成员，ZigBee规范的管理者。欧司朗的LIGHTIFY™智能灯泡还支持标准。

　　根据联盟的说法，ZigBee在家庭自动化应用领域占有重要的市场份额。它是一个具有物理层(PHY)和媒体访问控制(MAC)的开放标准，它遵循IEEE802.15.4规范(为低数据速率的无线个人区域网络设计)。虽然IEEE802.15.4也是其他低功耗无线技术的基础(例如，线程和无线技术)，但ZigBee标准的上层是该技术的独特之处。

　　ZigBee在2.4 GHz的无许可的工业、科学和医学(ISM)部分工作，其中包括无线电频谱(915和868 MHz)的一部分，有16个通道和扩频编码，以确保对在拥塞的2.4 GHz频带中运行的其他无线电设备产生干扰。原始的、无线的数据速率是每通道250 kbit/s，尽管实际数据吞吐量将低于由于数据包开销和处理延迟而导致的最大指定比特率。室内温度最高可达20米。

　　ZigBee对家庭自动化的关注，已经为照明应用提供了专用的标准或“配置文件”。被称为ZigBee Light Link (ZLL)的标准版本1.0已经被批准，1.1版本正在开发中。ZLL与主要的照明设备制造商合作开发。该联盟声称，ZLL不仅描述了一个用于照明控制的应用程序消息传递协议，而且还包括一种机制，使得“开箱即用”的调试与按下按钮一样简单。ZLL概要文件的一个关键原则是，系统的操作是直观的，并不比传统的有线照明系统复杂。ZLL文件保留了所有ZigBee配置文件的共同特征，包括IEEE802.15.4安全网格网络——这是照明应用程序的一个关键要求，它可以使数十甚至数百个灯泡和谐工作。

　　例如，色相使用ZigBee的网格技术，以确保一个组中的所有光都作为信号中继器，这样整个组就可以作为一个单一的实体，即使，例如，用户的智能手机不在其中的一些范围之内。

　　开发人员可以使用ZLL产品来实现不同的颜色设置、调暗级别和亮度，以及诸如“电影”或“睡眠”这样的自定义设置。ZLL的灵活性是基于ZigBee集群库的概念，它提供了一套应用程序级别的无线消息传递协议。ZLL扩展了最适合于智能照明的集群，并使用它们来定义一系列标准设备，在这些设备上设计师可以基于商业解决方案。

　　作为一个开放标准，ZigBee确保认证产品之间的互操作性。这种互操作性——以及一个多供应商供应链——使得照明设计者可以在知识中指定ZigBee硅安全，因为他们可以为以后的产品更换供应商，而且还能很好地利用新设备与旧灯通信。

　　根据ZigBee联盟的说法，使用ZigBee标准的一个额外好处是，ZLL设备在网络层面上也可以与基于其他应用程序配置文件的设备(如家庭自动化(HA))互操作。据称，这允许终端用户将非照明设备集成为更广泛的智能家庭网络的一部分。

　　缓解无线发展

　　射频工程因其是一项棘手的业务而闻名于世，特别是对于像照明开发者这样的非专家来说。然而，尽管仍然不是很琐碎，但是射频硅供应商提供了一些工具和参考设计，使得向产品添加无线连接更加容易。

　　例如，硅实验室为EM357 ZigBee系统芯片(SoC)提供了一个开发工具包，指定EM35X-DEV。EM357被公司提升为一个好的解决方案智能照明应用程序(图4)。EM357特性一个32位的ARM®皮层®m3处理器,一个IEEE802.15.4广播,128或192 kB Flash,12 kB RAM,AES128加密。无线电有一个103分贝的连接预算和26 mA的低功率操作，当接收(RX) 31 mA时传送(TX)。

　　硅实验室的EM357 ZigBee SoC是智能照明应用的一个很好的选择。

　　图4:硅实验室的EM357 ZigBee SoC是智能照明应用的一个很好的选择。

　　开发工具包包括3个EM35x无线电控制模块，外加6个其他模块，数据仿真接口电缆，8个端口交换机和4个POE端口，以及InSight桌面软件。该工具包还包括用于ARM的IAR嵌入式工作台的30天试用许可证，以简化嵌入式处理器上的应用程序代码开发。

　　Atmel还为SAMR21基于arm的无线微控制器提供了一个ZLL开发工具包指定的ATSAMR21ZLL-EK。该芯片基于一个32位ARM Cortex-M0+处理器和一个集成的IEEE802.15.4无线电。SAM R21设备有32- 48个封装，最多256 kB闪存和32kb的SRAM。无线电有高达103分贝的连接预算，除了标准的ZigBee raw-data速率250 kbit/s，可以支持500 kbit/s和1和2 Mbit/s的数据速率。

　　开发工具包支持车载嵌入式调试器、天线多样性、RGB LED、OLED显示、操纵杆、用户发光二极管、用户开关、Atmel Xplained Pro扩展头、外部USB和UART接口。

　　德州仪器(TI)也提供ZLL兼容的ZigBee SoC, CC2531。该芯片具有8051单片机、IEEE802.15.4无线电、128或256kb闪存、8kb RAM和AES128加密。该电台在发送(TX)时接收到(RX) 29 mA的低功率操作。颜色的参考设计LED灯”CC2531 Zlight2参考设计,”主席®SSL LED使用欧司朗-奥斯隆认为可以在TI的网站[2](图5)。

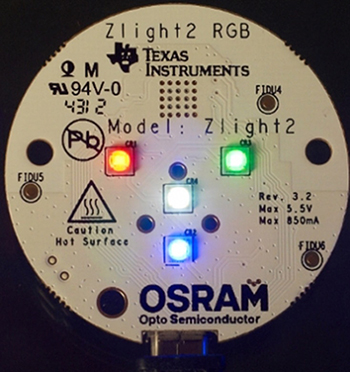

　　德州仪器为RGB LED灯提供了参考设计。

　　图5:TI为RGB LED灯提供了参考设计。

　　驾驶智能灯光

　　大多数现有LED照明灯的设计都是用一个外部的直流电转换器，将电源电压降至LED所要求的低直流电压水平。然而，现代的智能照明解决方案被设计成直接插入由传统光源空出的插座，因此需要一个集成电源(或LED驱动器)。这是一个挑战，因为这样的供应是相对复杂的(在传统产品中，每一个白色LED都有三个LED);然而，必须在靠近非常热的led灯的地方安装一个紧凑的空间。

　　有许多商业芯片，开发人员可以从NXP、半导体和TI等公司的智能灯驱动驱动。有关更多信息，请参考数字键文章库，该库包含用于指导设计器正确方向的资源，以便为集成的智能灯光指定合适的驱动程序。

　　今天的智能灯是令人印象深刻的产品，但只是开始触及可能的表面。他们的大部分行动仍然依赖于人类的干预。明天将会看到无线连接的灯光与互联网直接通信——通过射频协议栈中的IPv6层等技术——并在迅速发展的物联网中占据适当的位置。

　　通过与云的直接通信，在天空变暗的情况下，由于暴风雨的影响，灯光可能会出现，调节它们的使用，以利用来自能源供应商的可变关税，甚至当它们在性能上下降时，也会订购自己的替代品。智能灯光的未来非常光明。
