在实际工作中可能会遇到需要从勘界图dwg中提红线的工作，当面对成百上千的勘界图时，人工逐一提取将非常繁琐耗时。下面介绍一个利用FME从勘界图批量提取宗地红线的方法。关注薇信工众号：“GIS工具乐园”，回复“FME”，获取模板及示例数据下载链接。

本工具基于FME2020.2开发，使用前请自行安装FME2020.2及以上版本的FME软件

---

☛ FME系列视频教程推荐 ☚

---

• 1.FME入门视频教程

• 2.FME进阶视频教程

• 3.FME案例实战教程

---

一、提取效果

因为勘界图可能涉密，此处小编自行绘制了几个红线，加上一些地物，作为示例数据。下面请看原始dwg图和提取后的shp数据情况。可以看到实现了将宗地红线提取到了shp数据中，而其他地物图形则没有提取，达到了只要红线的需求。关注微行公众号：“GIS工具乐园”，持续更新开发技巧分享哦。

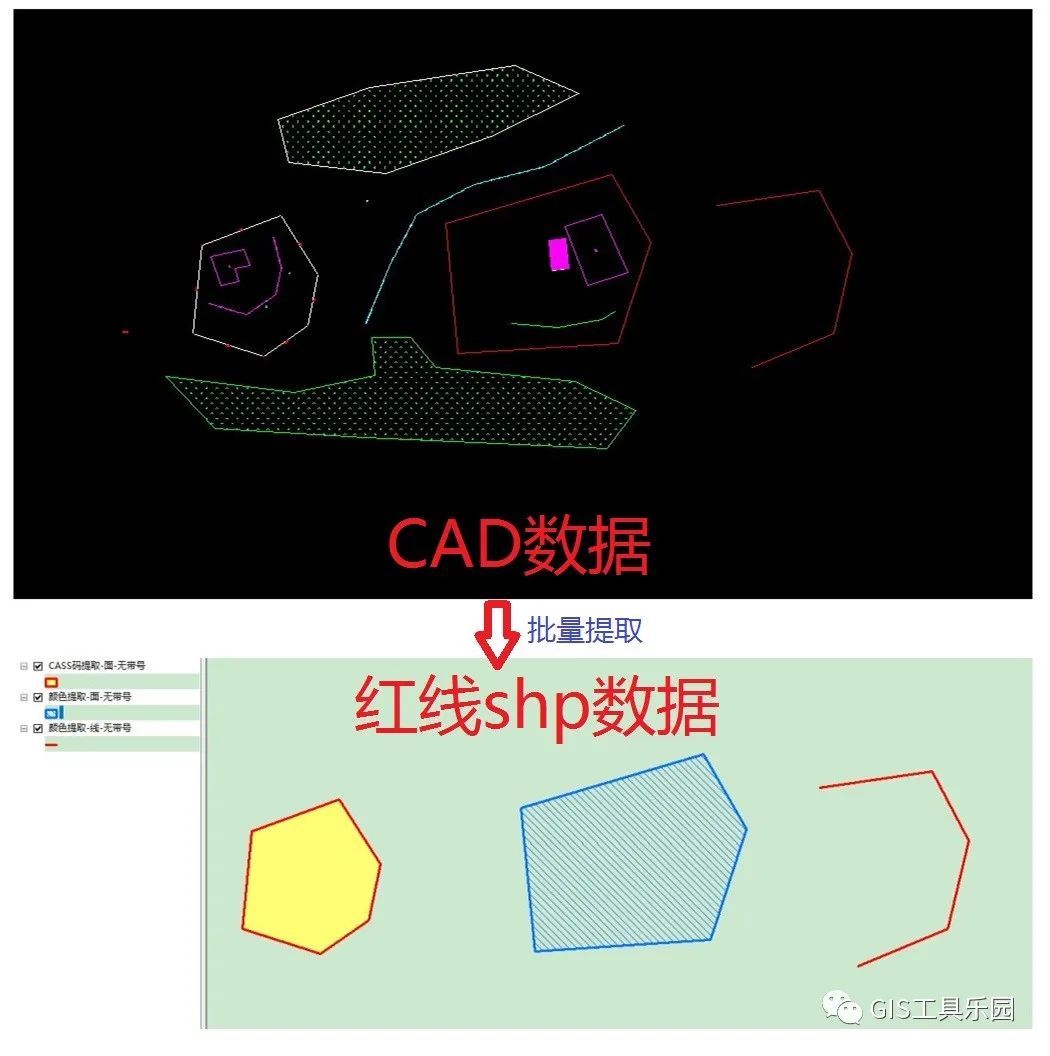

提取效果

二、实现过程

1.总体思路

制作勘界图的过程中，如果使用CASS规范制图，绘制出来的图形都会带有CASS码，那么根据CASS码就可以准确提取出所需的图形要素，勘界图的红线一般使用宗地线绘制，对应的CASS码为“300000”，但是如果作业人员在制图过程中，操作不规范，或者其他原因导致图上红线没有CASS码，这时可以通过图形颜色进行提取，而红线的颜色一般为红色，在dwg中，图形颜色存储的是CAD颜色索引，而红色索引为“1”，即提取颜色索引为1的图形。

2.判断有无带号

勘界图通常使用投影坐标系，而投影坐标系的坐标存在有无带号之分，为使提取后的数据便于区分使用，判断出数据坐标是否有坐标系带号，并将结果存储在“带号情况”字段中，便于后续分别输出shp。

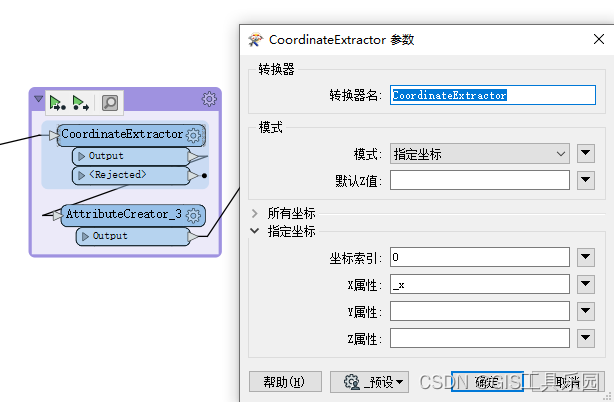

 判断有无带号

3.提取CASS码

因为提取CASS码是常用操作，这里做成了自定义转换器，关于CASS码的提取操作详见之前的文章：FME提取dwg扩展属性的通用方法，以提取CASS码为例，手把手详细版，这里不再赘述。

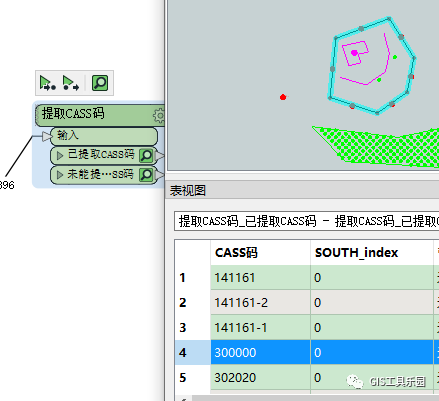

提取CASS码

4.CASS码提取红线

提取出指定CASS码的图形并标记。如下图所示。

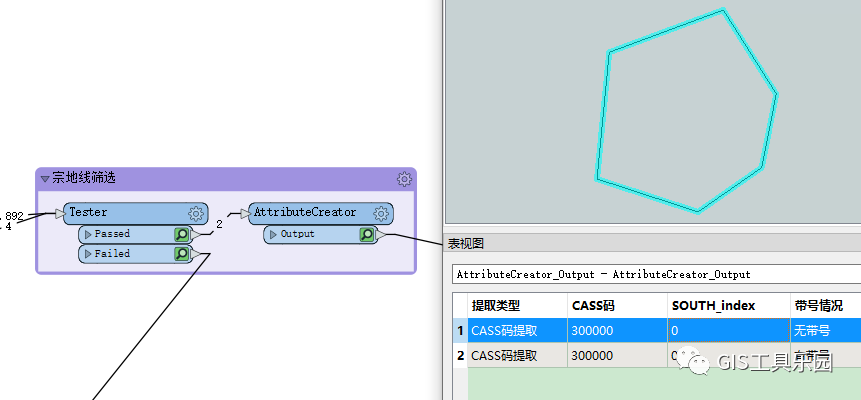

CASS码提取红线

5.颜色提取红线

针对CASS码提取后剩余的数据，暴露颜色属性，然后提取出指定颜色索引的图形并标记，注意因为根据颜色提取的红线，准确性不如CASS码提取精准，故需要对提取后的数据进行人工筛选核对。如下图所示。

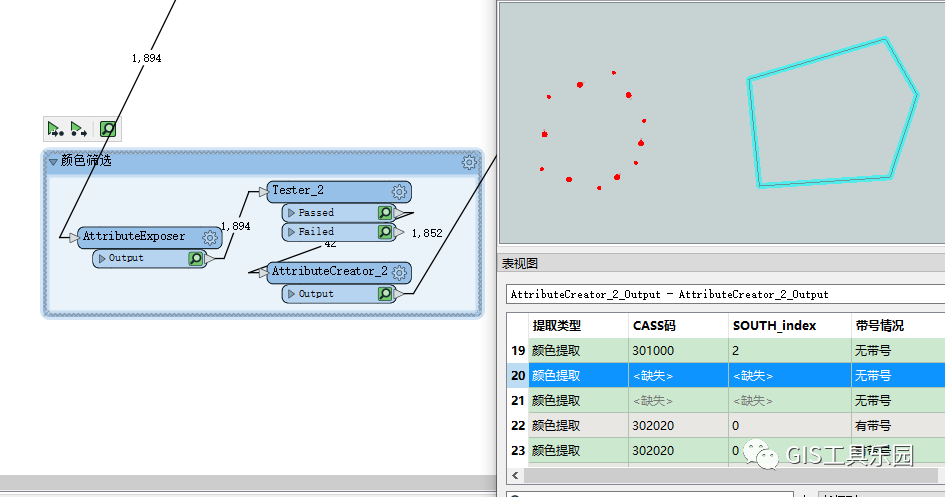

颜色提取红线

6.几何分类

因为前面提取出来图形，特别是根据图形颜色提取到的，可能存在多种几何类型的数据，而我们需要的红线，通常为线或面图形，几何分类之后，分别对线图形和面图形进行标记，便于后续分类输出shp。

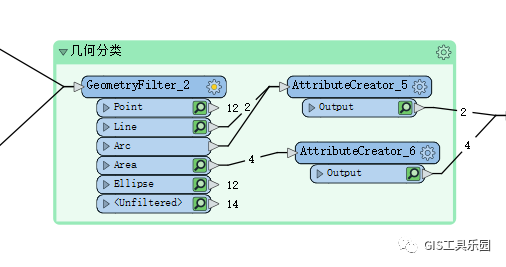

几何分类

7.提取红线输出属性

因为拿到的勘界图，在dwg文件名称或者上级目录中可能有一些我们需要的信息，例如批复用地的勘界图，上级目录中可能有批复文号、批次等信息。故提取dwg文件名和文件路径输出到shp，便于后续使用时处理区分。

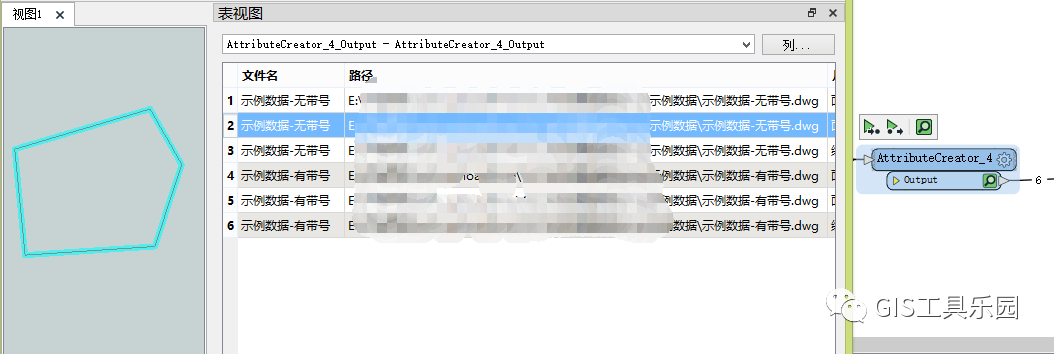

提取红线输出属性

8.输出数据

使用写模块，根据有无带号情况、提取方式、几何类型等信息，分类输出shp。

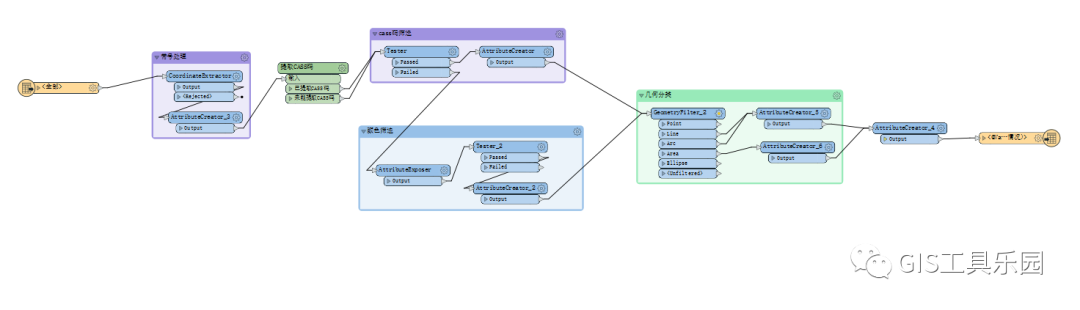

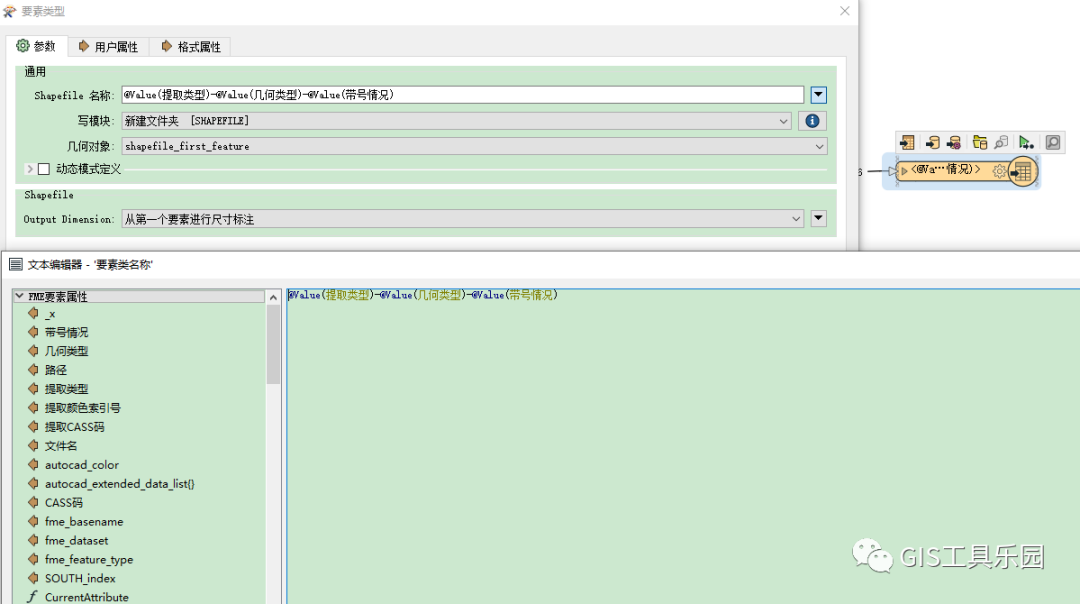

数据分类输出

9.参数封装

将作为提取特征的CASS码和图形颜色使用参数进行传递，由用户使用时输入，以适应不同的提取需求。运行界面及输出成果如下图所示。

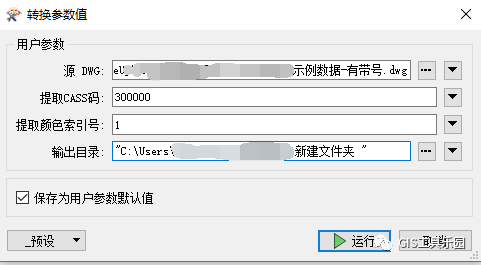

运行界面

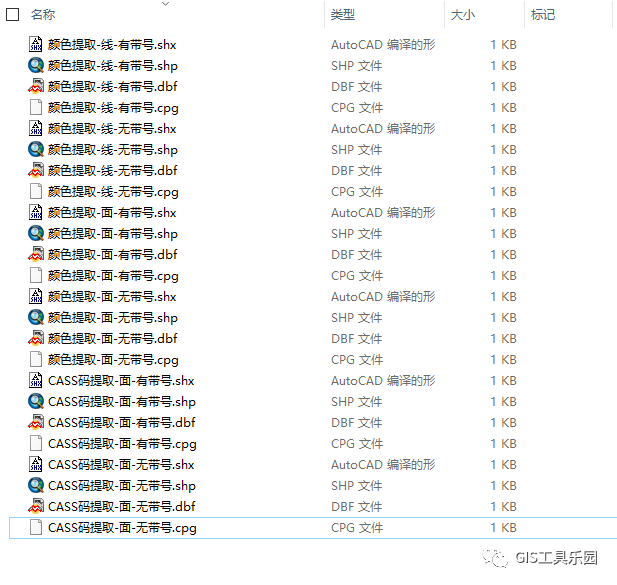

输出的成果数据目录

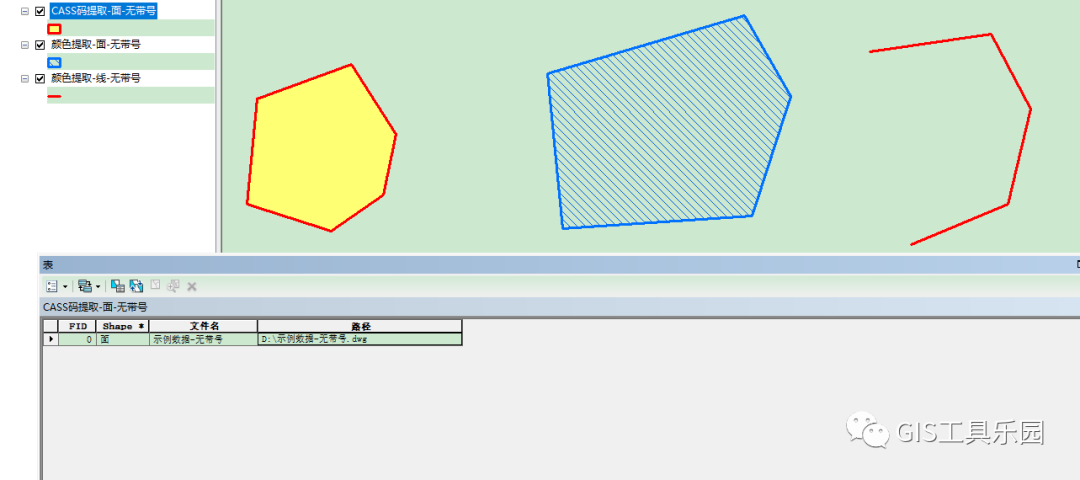

提取成果数据

三、总结

要从纷乱繁杂的大量数据中提取某一类数据，关键在于分析找到其中与众不同的关键特征，例如CASS码、颜色等，依据关键特征的精准度高低，依次提取，以达到最优效果，最大限度减少人工操作工作量。
