一、发展历程
国网B接口协议是中国电力行业用于电力企业之间数据交换的标准化协议，以下是其发展历程：
- 协议制定与发布：该协议由国家电网公司和中国南方电网公司共同制定，并于2007年正式发布。作为国家能源局推进电力市场改革、促进跨区域电力交易的重要支撑技术，它在全国各地的电力企业中得到广泛应用。
- 标准更新与完善：
2010年11月发布了《电网视频监控系统及接口 第1部分：技术要求》；
2014年有QGDW1517.1 - 2014《电网视频监控系统及接口 第1部分：技术要求》；
2019年国家电网发布了Q/GDW10517.1 — 2019附录B部分标准，协议增加了tcp支持，与GB28181类型简单扩展就可以实现。
随着国家电网公司智能电网建设的推进，对视频监控系统提出了新要求，国网B接口协议也在不断发展以实现统一监控、统一存储、分级控制、分域管理，满足视频监控系统全局化、整体化的发展需求。
二、名词解释
- 视频监控系统 video surveillance system
基于IP网络，能独立完成视频监控相关业务，提供音视频、数据、告警及状态等信息远程采集、传输、 储存、处理业务的监控系统。不同区域的视频监控系统可以联网，实现多区域视频监控。视频监控系统的 基本组成部分包括视频监控平台、前端系统和客户端/用户。 - 视频监控平台 video surveillance platform
对前端系统进行管理和控制、为应用系统及多区域视频监控系统互联提供服务的软件和硬件。一般包 括：呼叫建立与控制、用户与设备管理、音视频存储、流媒体处理、音视频分发、平台管理等逻辑实体。 视频监控平台简称平台。 - 前端系统 station system
实现音视频、数据、告警及状态等信息采集和双向传送、控制功能的软件和硬件。一般包括：一体化 摄像系统或前端视频主机及外围设备、摄像机、云台设备、告警开关、供电设备、本地控制及与平台连接 设备等。前端系统中的设备简称前端设备。 - 客户端/用户 client/user
实现音视频、数据、告警及状态等信息呈现的软件和硬件。部分类型的客户端/用户具有对前端系统 控制和管理等功能。 - 其他业务系统 other application system
在电网中需要调用视频监控系统中音视频、数据、告警及状态等信息的各种生产、管理、经营等业务 应用系统。 - 云镜控制 PTZ(Pan/Tilt/Zoom)
在视频监控系统中，对云台和镜头的控制，简称云镜控制。PTZ 在安防监控应用中是 Pan/Tilt/Zoom 的 简写，代表云台全方位(左右/上下)移动及镜头变倍、 变焦控制。
三、关键流程
1、注册
1.1接口描述
注册属于数据接口，采用SIP标准协议，消息中URI的用户名应为下级平台的地址编码。注册过程应进 行鉴权，以防止非法行为，鉴权采用SIP标准所定义的HttpDigest 鉴权方式，数字摘要算法统一采用MD5。 前端系统上线后，应即向其已配置的隶属平台发起注册过程，告知自己的设备编号和信令地址。如注册失 败，须周期性(30 s)地重新尝试注册，直至注册成功。在向平台注册过程中不应影响前端系统对内提供 监控业务的能力。向平台注册成功后，前端系统应根据平台返回的200 OK中注册逾时间隔(expires)超 时前，周期性地刷新注册。前端系统如因某原因暂时不能对外(其他区域)提供互联服务，应向平台发送 注销请求，并建议携带注销原因描述。平台应对注册到本平台的前端系统进行注册状态的维护，如在注册 逾时间隔内未收到刷新注册，可视为该前端系统出现异常，暂时不能提供服务。不允许注册账号的重复登 录行为。
注： SIP协议传输要求支持UDP和TCP。
1.2 接口流程
注册的接口流程见图B.1
主要功能流程如下：
a) F1：前端系统向平台发送注册请求；
b) F2：平台发送 401 响应，提示注册需鉴权；
c) F3：前端系统携带鉴权信息，重新发送注册请求；
d) F4：平台认证通过，发送 200 OK 响应；
e) F5：注册成功后，在注册逾时间隔之前的任意时刻，前端系统可以发送刷新注册来更新注册超时
定时器；该消息具有和 F3 消息相同的 Call-ID、From、To、Authorization 等头部取值；
f) F6：平台确认刷新注册成功，发送 200 OK 响应；
g) F7：当前端系统需暂停对外服务时，需发送注销消息；该消息具有和 F3 消息相同的 Call-ID、From、
To、Authorization 等头部取值； 消息中建议携带 Logout-Reason 头字段，用于描述下线原因(可 为中文)；
h) F8：平台确认注销，发送 200 OK 响应。
2、实时预览
2.1 接口描述
调阅实时视频包括信令接口和媒体流接口。 信令接口包含会话建立(SIP INVITE+SDP,SIP ACK) , 会 话断开(SIP BYE)，媒体流接口使用RTP/RTCP。SDP仅携带视频描述信息，SDP参数参见附录F。前端设备 收到平台的INVITE请求后根据SDP描述进行媒体协商，协商通过后打开前端系统摄像机设备将获得的实时 媒体流通过媒体通道发送到平台。会话建立成功后，前端系统在某些特殊情况下可以主动结束当前呼叫。 平台应支持视频流的分发，以降低对前端系统的操作频繁性和节省网络带宽。
注1：SIP协议传输要求支持UDP和TCP。
注2：RTP/RTCP协议传输需要支持UDP和TCP，TCP传输RTP/RTCP遵循IETF RFC 4571。当TCP传输时，前 端设备先发送一个RTCP SR 包，再开始发送RTP流，服务端通过用SR包中的SSRC来确认身份,再接收RTP流； 播放端先发一个RTCP RR 包，再开始接收RTP流，服务端通过用RR包中的SSRC来确认身份,再发送RTP流。
2.2 接口流程

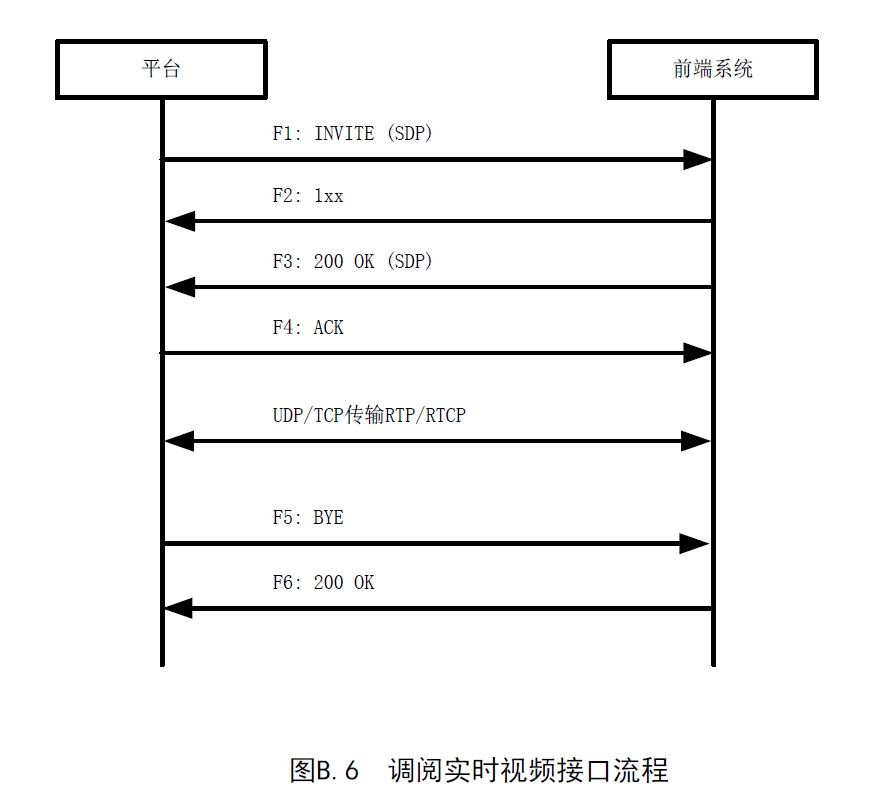

调阅实时视频的接口流程见图B.6
3、录像回放
3.1 接口描述
录像回放包括信令接口和媒体流接口。 信令接口包含会话建立(SIP INVITE+SDP,SIP ACK) , 会话断 开(SIP BYE)，播放控制(SIP MESSAGE)，媒体流接口使用RTP/RTCP。SDP仅携带视频描述信息 。前端 设备收到平台的INVITE请求后根据SDP描述进行媒体协商，协商通过后打开前端系统摄像机设备将获得的 录像媒体流通过媒体通道发送到平台。会话建立成功后，前端系统在某些特殊情况下可以主动结束当前呼 叫。
注 1 ：播放控制信令使用SIP MESSAGE ，MESSAGE 消 息头，Content-Type 设置 ： Content-Type: application/rtsp，控制内容参见附录G。
注2：SIP协议传输要求支持UDP和TCP。
注3：RTP/RTCP协议传输需要支持UDP和TCP，TCP传输RTP/RTCP遵循IETF RFC 4571。当TCP传输时，前 端设备先发送一个RTCP SR 包，再开始发送RTP流，服务端通过用SR包中的SSRC来确认身份,再接收RTP流； 播放端先发一个RTCP RR 包，再开始接收RTP流，服务端通过用RR包中的SSRC来确认身份,再发送RTP流。
3.1 接口流程

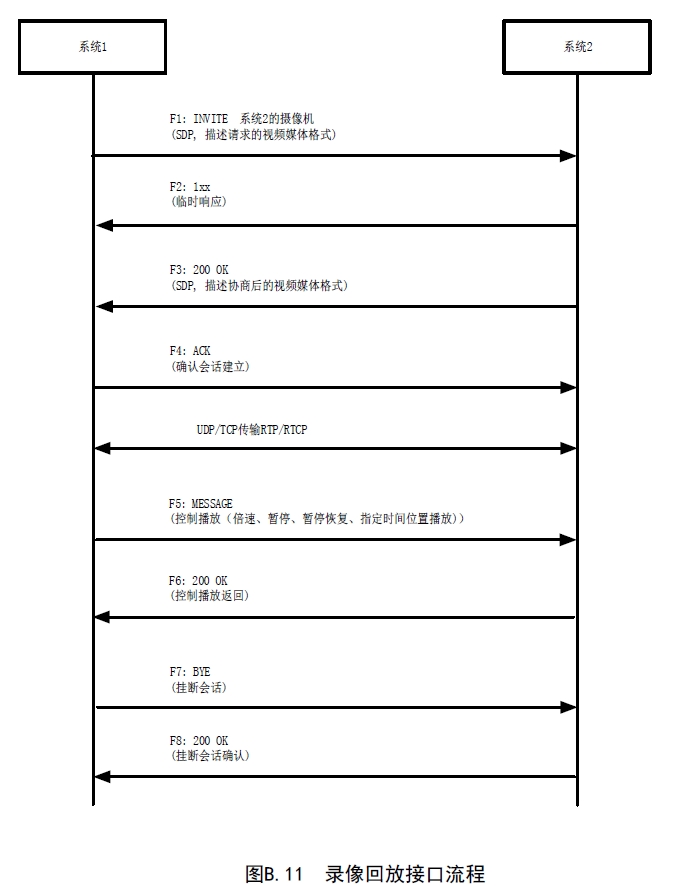

录像回放的接口流程见图B.11
4、云镜控制
4.1 接口描述
云镜控制属于数据接口，采用SIP的MESSAGE方法，消息体应采用XML封装。前端设备支持对云镜的锁 定、解锁、及自动解锁行为。
注： SIP协议传输要求支持UDP和TCP。
4.2 接口描述

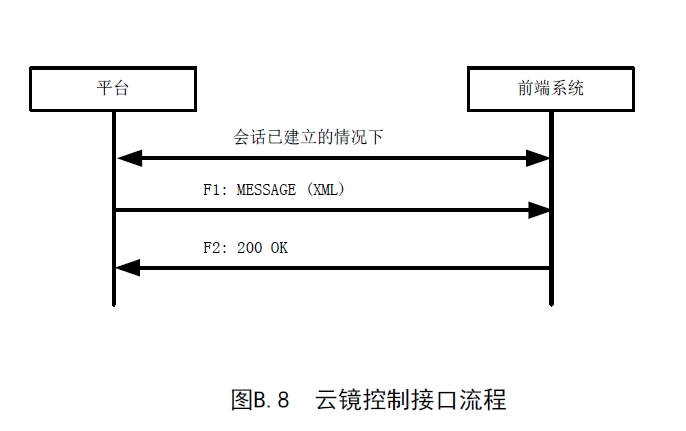

云镜控制的接口流程见图B.8
四、版本比较
2019版国网B接口在多个方面进行了改进和拓展，相较于旧版本具有显著优势：
-
通信与传输能力提升
- 支持多网络应用：增加了视频监控系统对信息内网、信息外网或互联网应用的支持，使得系统的部署和使用更加灵活，能适应不同的网络环境，满足多样化的业务需求，例如可在不同网络条件下实现远程视频监控和管理。
- 丰富通信与流媒体传输方式：SIP通信支持TCP传输和WEBSOCKET传输，流媒体通信支持RTP/RTCP封装和TCP传输、FLV/PS封装和HTTP传输。这些多样化的传输方式提高了数据传输的稳定性和兼容性，能更好地适应不同的网络状况和设备要求，同时支持互联网视频的互联互通应用，方便不同系统之间的视频数据共享和交互。
-
安全防护增强
- 增加了不同网络互联防护要求，在跨网络通信时能更好地保障数据的安全性和隐私性，有效防止外部网络攻击和数据泄露，为电力企业的信息安全提供更可靠的保障。
-
功能拓展
- 新增图像数据接口：接口B增加了图像数据检索与上报接口，方便用户对图像数据进行管理和查询，提高了数据的利用效率，有助于电力企业进行更精准的数据分析和决策。
- 支持新视频编码：增加了视频编码H.265，相较于之前的编码格式，H.265具有更高的压缩效率和更好的视频质量，在相同带宽下能传输更高分辨率的视频，或者在相同视频质量下降低带宽需求，从而节省网络资源和存储成本。
五、标准检测
（一）检测机构
- 中国电力科学研究院
国家电网直属机构，负责电力产品检测和标准制定，具备特高压设备检测能力，可验证国网B接口协议的SIP信令合规性、XML数据封装标准等。 - 国网电力科学研究院
专注于电力系统技术开发，提供协议兼容性测试，覆盖设备注册、资源管理、媒体传输等核心功能验证。
（二）检测流程
- 申请与受理
提交设备型号、协议版本（如Q/GDW1517-2015或升级版）、应用场景（如智能变电站）等资料。
签订检测合同，明确测试项（如信令交互、媒体流时延）。 - 技术测试
- 协议合规性测试
验证SIP注册流程、MESSAGE方法资源查询、INVITE媒体协商等是否符合标准。 - 性能测试
模拟高并发场景（如1000路并发访问），检测传输成功率（需≥95%）和实时流时延（≤500ms）。 - 安全测试
检查数据加密（如SM4国密算法）、内外网隔离传输等安全模块。
- 报告审核与整改
出具《检测报告》，列明不合格项（如XML格式错误、心跳检测机制失效）；
企业需在30日内完成整改并复测。 - 证书颁发
通过后颁发《电力系统通信协议检测合格证书》，有效期3年；
证书标注检测标准（如Q/GDW1517）、适用场景（如远程巡检、应急指挥）。
六、资料下载
国网B接口协议文档：
链接: https://pan.baidu.com/s/1SmrNjs3Yi1ZuhWWv5ZgpeQ 提取码: ycju
国网B接口检测工具：
链接: https://pan.baidu.com/s/1kPwVsHcV8q_K-Q_UK735cg 提取码: y2u8
七、智联视频国标平台介绍
-

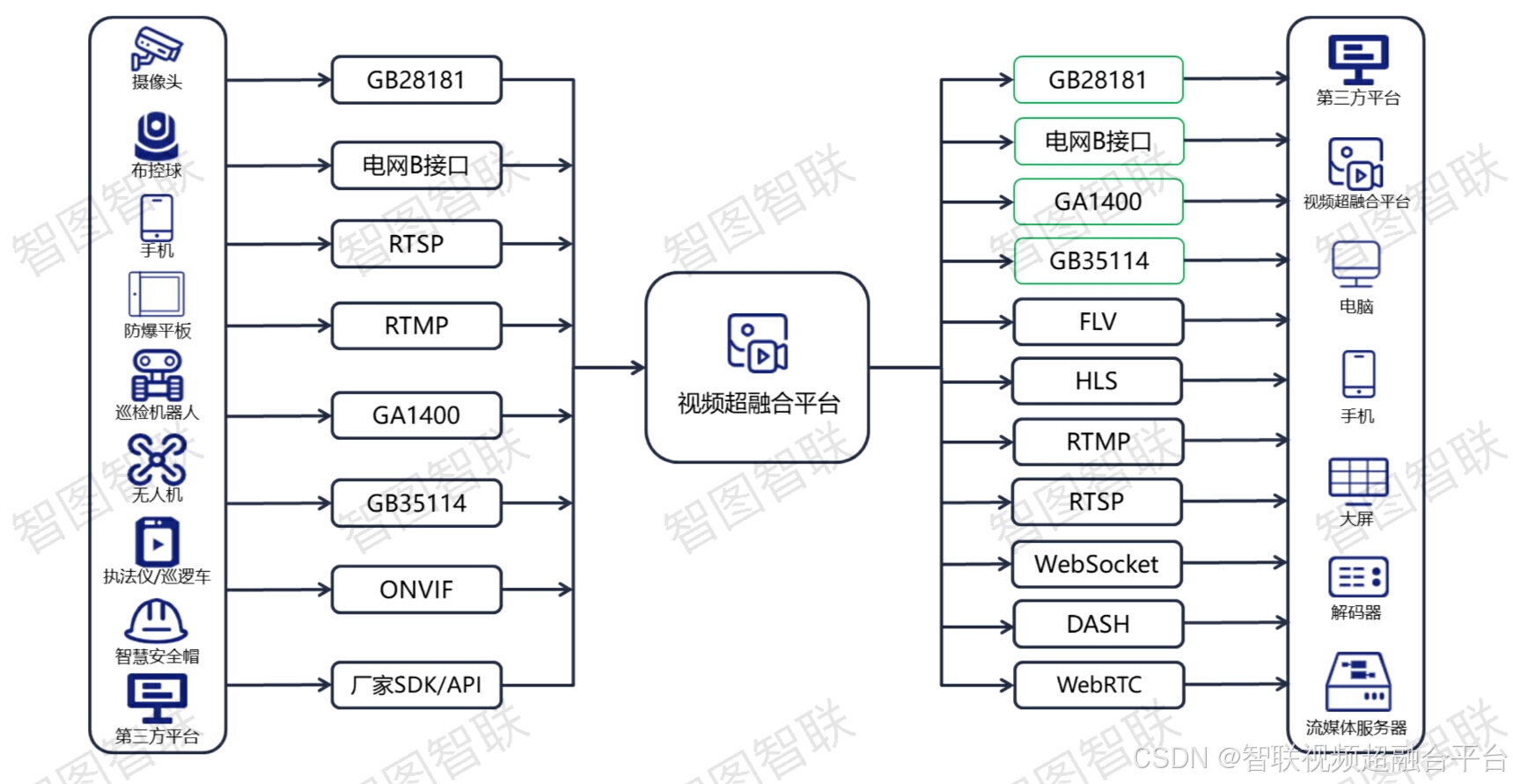

智联视频超融合平台通过GB/T28181-2011/2016/2022、国网B接口、RTSP、RTMP、ONVIF、GB/T35114、GA1400、海康大华SDK/API等方式，接入海康、大华、宇视等各个厂家的摄像机、录像机，接入直播手机，接入下级平台，提供web客户端进行视频预览、录像回放、配置管理和智慧运维。
-
提供标准RESTful格式的HTTP API，提供web播放器demo，满足二次开发需求。同时支持将音视频数据等转发成各种通用标准的流媒体协议，方便第三方客户端调用展示。
-

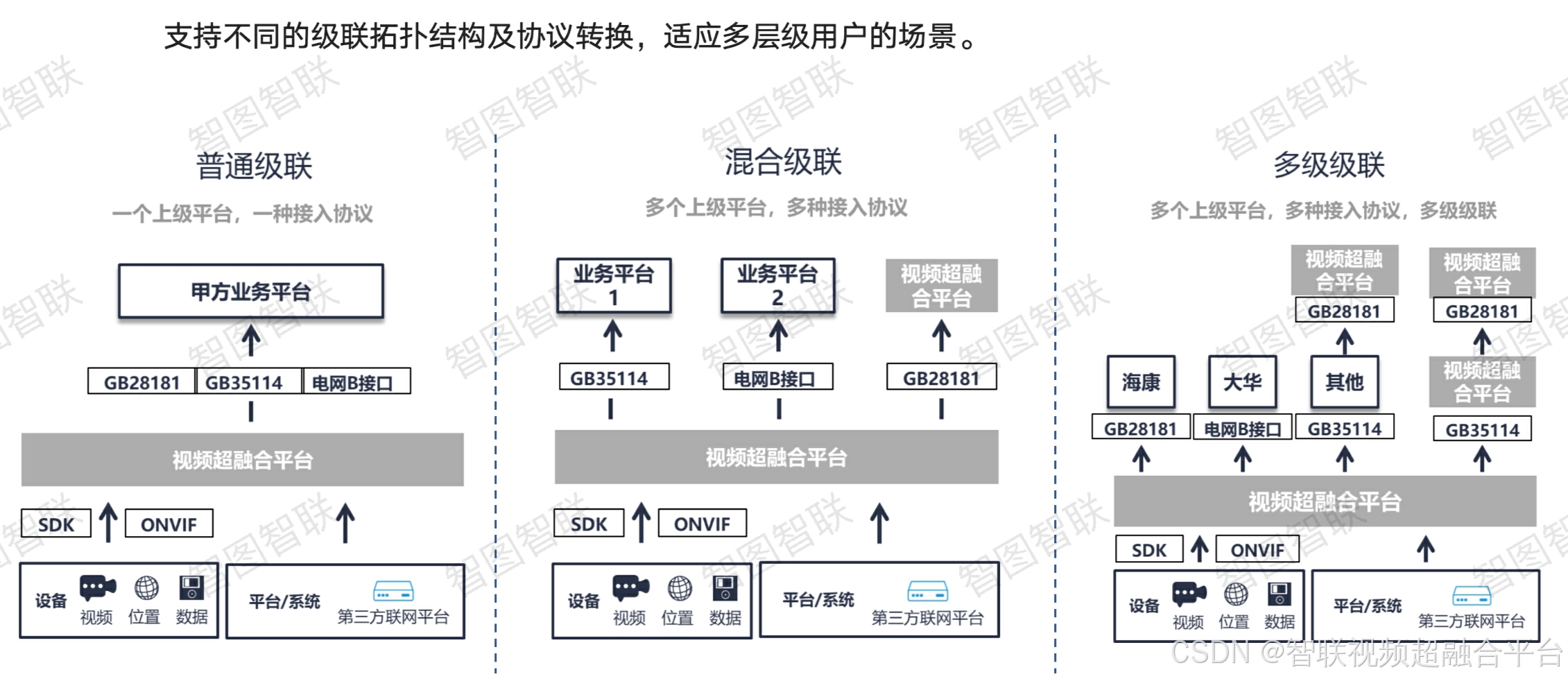

支持按照GB/T28181-2011/2016/2022、国网B接口、GB/T35114、GA1400等协议对接到上级平台，包括智联视频云平台和第三方平台。支持普通级联，多级级联，混合级联等多种级联方式。
-
智联视频超融合平台目前已经在电力、公安、交通、教育、医疗、物联网、智慧城市、智慧园区等多个行业得到了广泛应用。在电力行业，智联视频超融合平台已经在全国多个省区二十多个地市部署，在上百个变电站和集控中心接入了十多个厂家的摄像机、无人机、录像机和平台，视频接入总数接近十万路，持续为电力行业贡献力量。在公安行业，已经参与过多个二十万路以上视频的项目，稳定性和安全性都得到了充分的验证。
