锂电池保护板电路分析

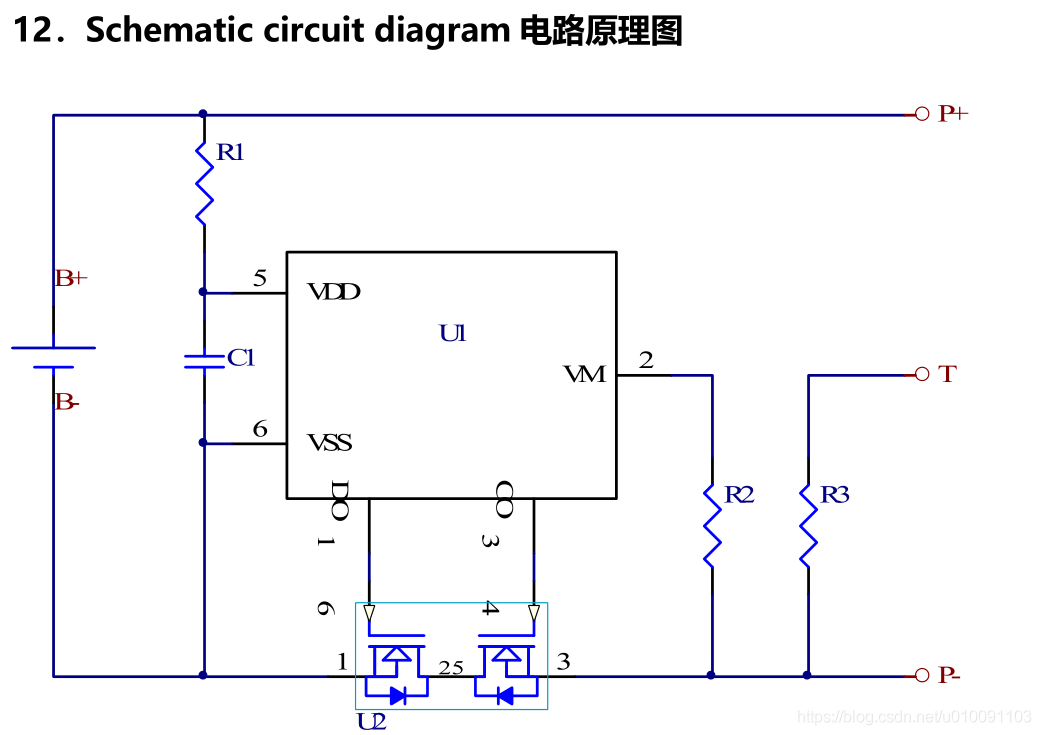

锂电池保护板基本模型如下。

P+和P-接到负载以及充电电路，T接到充电电路的NTC。R1:基准供电电阻，C1：起瞬间稳压和滤波作用，R2:过流 短路检测，R3:NTC电阻。

1.当电路正常工作的的时候CO DO都是高电平，U2的两个NMOS导通，充电和放电都能正常进行。

2.充电超过电池 的标称电压时,CO为低电平，U2的右边NMOS关闭（不能充电），由于右边NMOS存在体二极管（放电还是可以继续的），就实现了过冲时候自动切断充电。

3.当放电时电池电压较低的时候（具体是多少V，请看厂家的数据手册，不同厂家不一样），DO为低电平，U2的左边NMOS关闭（不能放电），由于存在体二极管（还是可以充电的）
