（含代码）基于51最小系统的流水灯+焊接制作



目录

说明

一、工具介绍

二、原理图

三、成品图

四、代码分析

1.C语言实现LED灯点亮

2.实现流水效果

         3.实现各种花里胡哨的效果

总结

---





说明

使用51最小系统，可以实现对所定义的led灯进行控制，通过编程，进而达到所需显示效果。

一、工具介绍

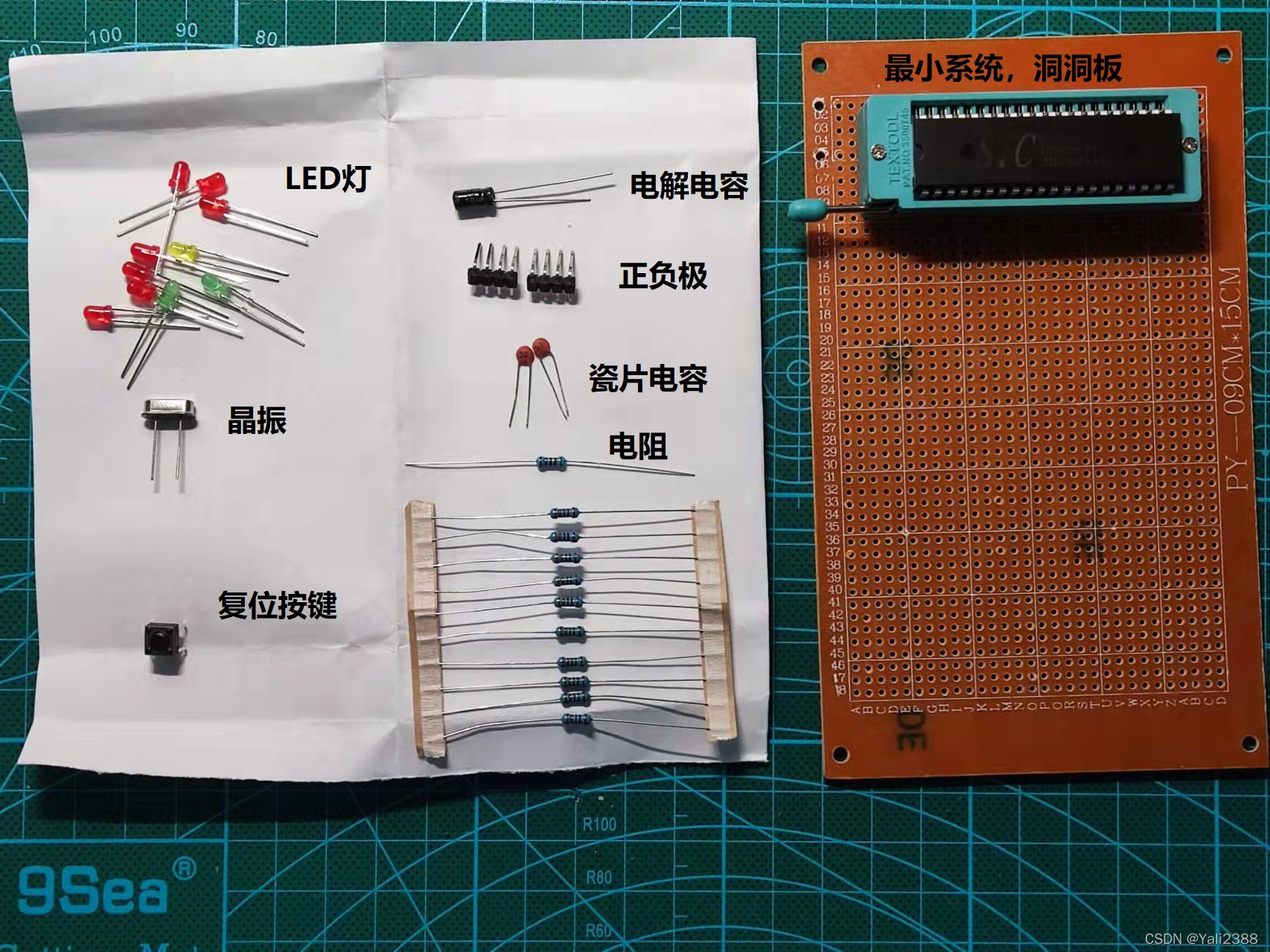

焊接工具：电烙铁，焊锡丝，烙铁架，斜口钳。

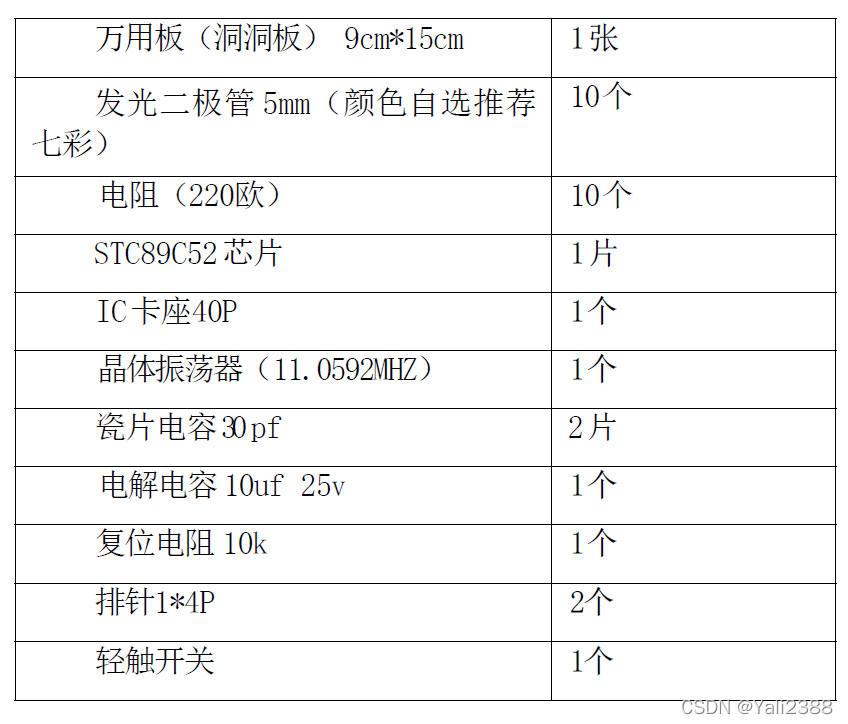

其他零件：①洞洞板（9cmx15cm一张），②51最小系统（卡座一枚），③STC89C51/89C52系列芯片（一枚），④晶振（11.0592MHZ），⑤电解电容（1uf 25V，一枚），⑥复位按键，排针开关，⑦瓷片电容（30pf，两枚），⑧LED灯（十枚，可按需求增添），⑨电阻（220Ω十枚，10KΩ复位电阻一枚）。

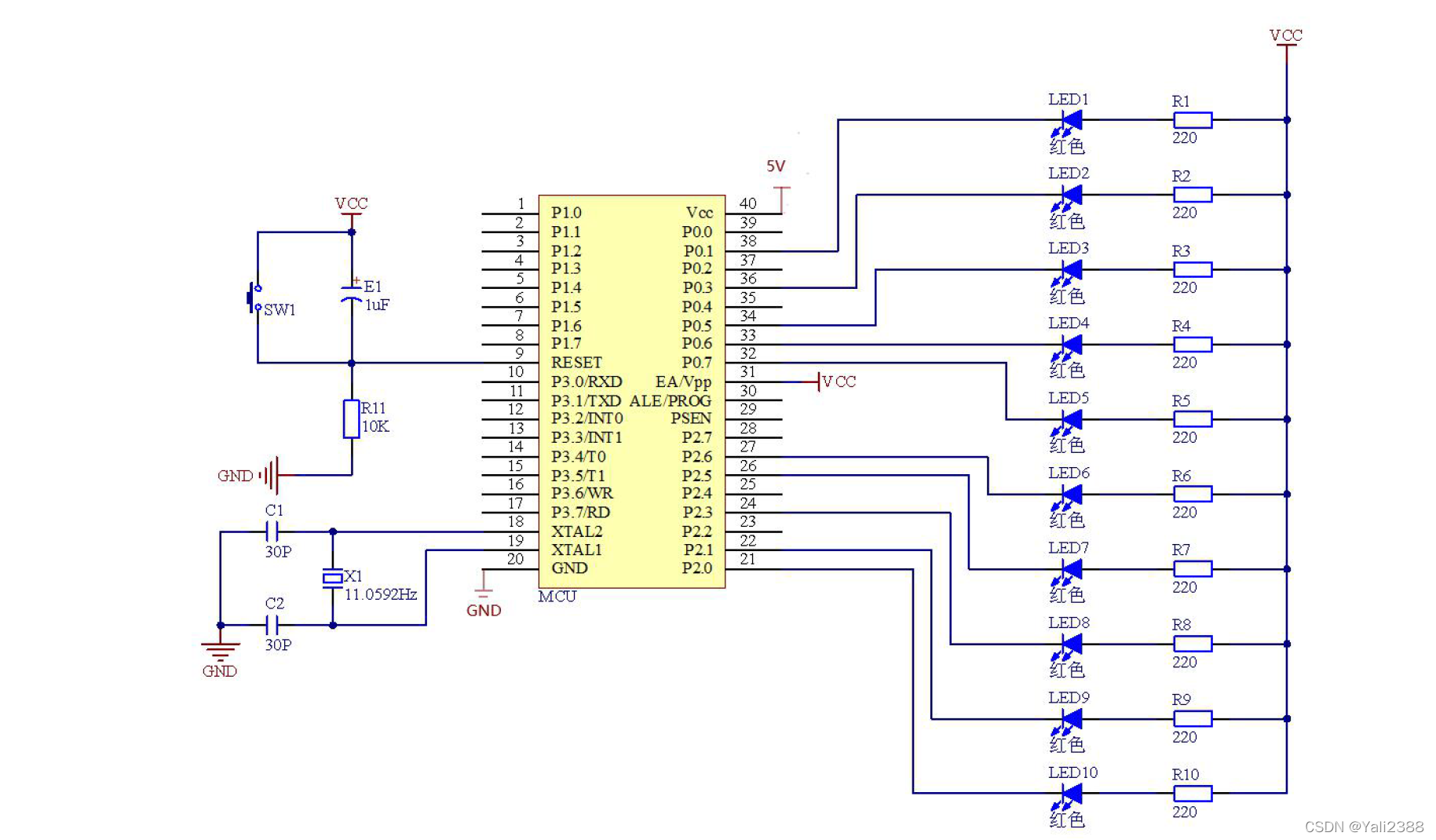

二、原理图

复位电路:主要用于控制单片机的启动状态。在单片机系统运行过程中，受到外界干扰而出现程序出错或直接死机、停止运行的时候,通过复位操作，单片机内部的烧录代码就会重新执行。复位方式一般分为自动复位和按键复位，为了编程的简单化，采用外部按键复位的方式。

时钟电路:其实本质就是一个晶体振荡电路，提供一个方波信号让单片机进行工作，因此单片机的运行速度及处理能力都是由时钟电路决定。XTAL1为反相放大器的输入端，XTAL2为反向放大器的输出端。本次制作中外接的石英晶体振荡器具有11.0592MHZ的振荡频率。

输出电路:通过程序分别控制单片机的不同I/O孔为高电平，为LED灯提供电源。



三、成品图

四、代码分析

1.C语言实现LED灯点亮

给LED灯定义管脚，通过高电平，低电平，控制LED灯的亮与灭

#include "reg52.h"

sbit LED1=P2^0;    //将P2^0定义为LED1的管脚

void main()
{
    LED1=0;    //LED1设置为低电平，此时灯被点亮
    while(1)
    {

    }
}

2.实现流水效果

代码如下（示例）：

#include "reg52.h"

//给十个LED灯定义管脚
sbit led0 = P0^7;
sbit led1 = P2^3;
sbit led2 = P2^0;
sbit led3 = P2^1;
sbit led4 = P2^5;
sbit led5 = P2^6;
sbit led6 = P0^6;
sbit led7 = P0^3;
sbit led8 = P0^1;
sbit led9 = P0^5;

//延迟函数
void delay(unsigned int z)
{
	unsigned int x,y;       //定义无符号的int型x，y
	for(x = z;x>0;x--)
		for(y=110;y>0;y--);

}

//主函数
void main()
{
	led0 = 0;   //设置为低电平，此时灯点亮
	delay(200); //延迟200ms
	led0 = 1;   //设置为高电平，此时灯熄灭
	//实现led0~led10的闪烁
	led1 = 0;delay(200);led1 = 1;
	led2 = 0;delay(200);led2 = 1;
    led3 = 0;delay(200);led3 = 1;
	led4 = 0;delay(200);led4 = 1;
    led5 = 0;delay(200);led5 = 1;
	led6 = 0;delay(200);led6 = 1;
    led7 = 0;delay(200);led7 = 1;
	led8 = 0;delay(200);led8 = 1;
    led9 = 0;delay(200);led9 = 1;
}

---



3.实现各种花里胡哨的效果

类似原理，可实现逐个点亮→全部点亮→逐个熄灭的效果：

#include "reg52.h"

sbit led0 = P0^7;
sbit led1 = P2^3;
sbit led2 = P2^0;
sbit led3 = P2^1;
sbit led4 = P2^5;
sbit led5 = P2^6;
sbit led6 = P0^6;
sbit led7 = P0^3;
sbit led8 = P0^1;
sbit led9 = P0^5;

void delay(unsigned int z)
{
	unsigned int x,y;
	for(x = z;x>0;x--)
		for(y=110;y>0;y--);

}


void main()
{
	led0 = 0;  //亮
	delay(200);//延迟200ms
	led0 = 1;  //灭
	led1 = 0;delay(200);led1 = 1;
	led2 = 0;delay(200);led2=1;led3=0;delay(200);led3=1;
	led4 = 0;delay(200);led4=1;led5=0;delay(200);led5=1;
	led6 = 0;delay(200);led6=1;led7=0;delay(200);led7=1;
	led8 = 0;delay(200);led8=1;led9=0;delay(200);led9=1;
	//全亮
	led0 = 1;led1 = 1;led2 = 1;led3 =1;led4 = 1;led5 = 1;
	led6 = 1;led7 = 1;led8 = 1;led9 = 1;
	delay(1000);
	//延迟熄灭
	led0 = 0;delay(200);led1 = 0;delay(200);led2 = 0;delay(200);
	led3 =0;delay(200);led4 = 0;delay(200);led5 = 0;delay(200);
	led6 = 0;delay(200);led7 = 0;delay(200);led8 = 0;delay(200);led9 = 0;delay(200);
}

通过keil编译出可执行文件（.hex）并烧录到芯片，即可观察到预估效果。

总结

通过本次制作，加深对于C51管脚功能的理解，C语言的简单使用。
