常见的工业信号指示灯及按钮开关代表什么？如何辨认？

信号指示灯，是用灯光监视电路和电气设备工作或位置状态的器件。也是自动化设备中最直观，唯一的监视元器件。主要的作用是通常用于反映电路的工作状态（有电或无电）、电气设备的工作状态（运行、停运或试验）和位置状态（闭合或断开）等。以提醒操作人员对故障进行及时处理，或操作某一个功能完成相关动作。

按钮开关又称控制按钮（简称按钮），是一种手动且一般可以自动复位的低压电器。按钮通常用于电路中发出启动或停止指令，以控制电磁起动器、接触器、继电器等电器线圈电流的接通和断开。

主要的作用：一般用于交直流电压440V以下，电流小于5A的控制电路中，一般不直接操纵主电路，也可以用于互联电路中。从而控制设备的运行，停止，暂停或者复位等功能。

那么对于电工电气行业从业人员来说，假如你刚入行，可能这些信号指示灯或者按钮开关等都有不同的功能，和不同的颜色。有很多人分不清它们分别代表了什么意思，那么它们的颜色到底该如何区分呢？怎样能让技术人员快速准确地安装呢？

1、信号指示灯和按钮开关的图文符号

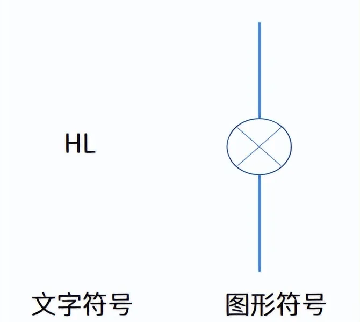

在工业自动化的电气图纸中，信号指示灯的图文符一般的表示方法如下图3所示：

▲ 图3

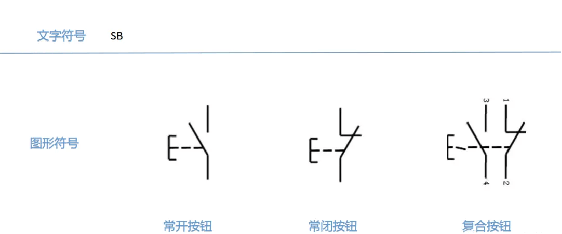

按钮开关的图文符号如下图4所示：

▲ 图4

2、信号指示灯的颜色分类及其含义

（1）绿色（HG、GL）

含义：代表安全、正常、准备（即安全运行条件下的指示或机械设备准备启动）。

作用：常用于设备准备启动状态指示，全部辅助元件处于准备投入工作状态，各种零件处于启动状态，电压处于规定范围。

（2）红色(HR、RL）

含义：代表警报或异常情况停止（即对可能发生危险及需要立即处理的情况发出的光报警）。

作用：常用于设备的重要部分被保护电器切断，温度超过规定等限制。

（3）黄色（HY、YL）

含义：代表警告（即状态改变或接近极限值）待机、干预

作用：一般提示操作人员注意设备运行待机或者运行情况，特别是调试状态或者短暂停留状态。

（4）白色（HW、WL）

含义：代表一般信号（即正常信号，电路已通电）。

作用：常用于主开关处于工作位置，设备正在工作等。

（5）蓝色（HB、BL）

含义：选择开关处于指定位置

作用：可以是红、绿、黄颜色未定义的其它含义（如：功能选择1等）

3、按钮开关颜色的分类及其含义

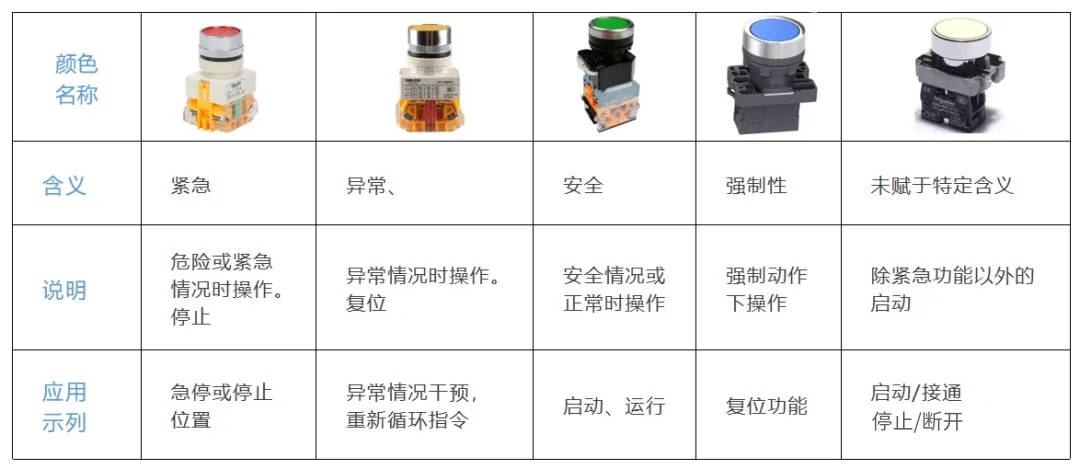

由于按钮开关和指示灯的颜色基本都一样，这里列出一张表供大家参考讨论，如下表1所示：

现场应用案例分享：

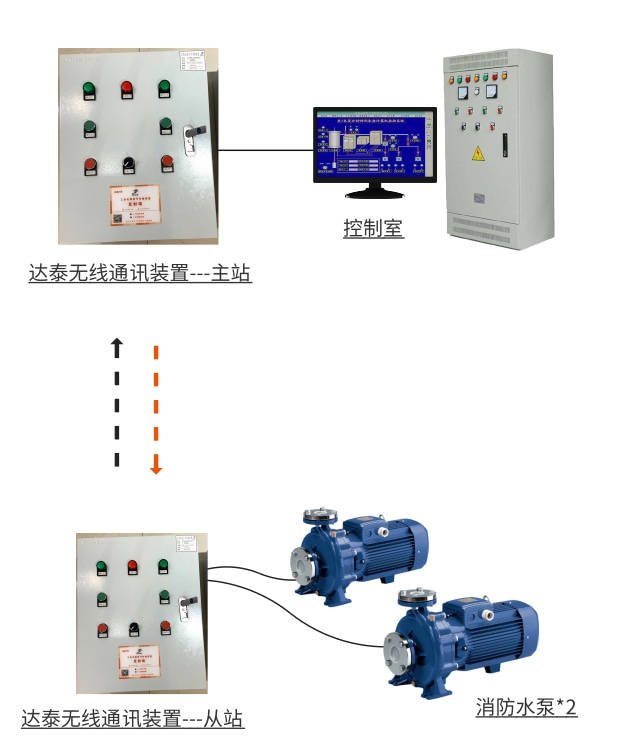

1.如下图所示，该方案应用在水泥厂区中，用于实现水泵与控制室之间的无线通讯，中控室可以无线控制消防水泵的启停，此外，该方案中采用的达泰无线通讯装置DTD122FHUY还具备信号指示灯和开关按钮的功能，可以实现自动报警；

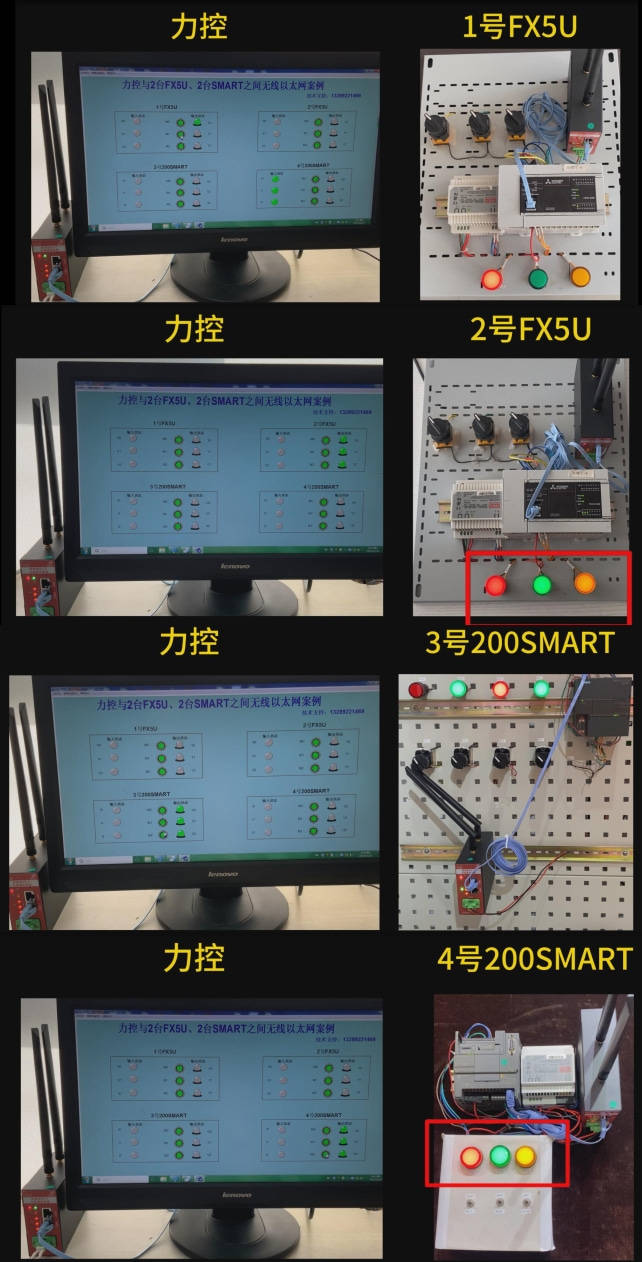

2. 在现代化工厂中，除厂级PLC系统外，还存在很多独立的子系统。该方案以力控软件、2台西门子S7-200SMART plc和2台三菱FX5U plc为例，介绍力控与多台且不同品牌 PLC的ModbusTCP/IP协议无线以太网通信实现过程。
