单片机入门基础篇(一):Keil基本操作

Keil基本操作
    文/阿丘  2018/3/28


一、概述
    工欲善其事必先利其器。Keil uVersion 4.0(后文简称为Keil 4.0)是单片机程序开发的集成开发环境(IDE),集成了C编译器、宏汇编、连接器、库管理和一个功能强大的仿真调试器。
     本节以点亮一个LED为例,演示如何通过Keil新建工程、添加源文件、编译等基本操作。

二、Keil基本操作 ——以点亮一个LED项目为例

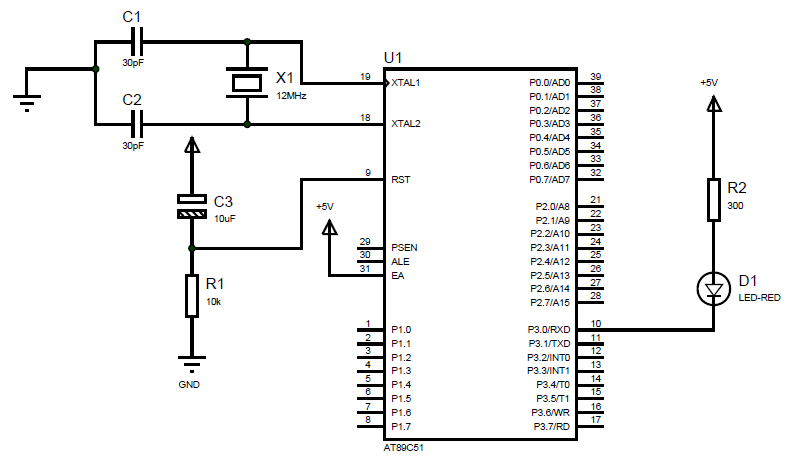

     本项目通过8051单片机的P2.0管脚控制一个红色LED, 支持两种控制模式:长亮模式和闪烁模式。电路图如下图所示,由图可知,P3.0输出低电平时,LED点亮;输出低电平时,LED熄灭。
      项目程序由一个.c和一个.h组成,其中,LedCtrl.c为主程序,演示LED的两种控制模式;led.h为LED控制实现,定义了长亮函数LED_lit(bit flag)、闪烁函数LED_flash(unsigned int interval)和软件延时函数LED_delayMS(unsigned int ms)。
      下面演示基于Keil完成本项目的开发过程。
        1. 新建工程。
        (1) 运行Keil uVision4。
        (2)选择菜单【Project>New μVersion Project】,打开Create New Project对话框。

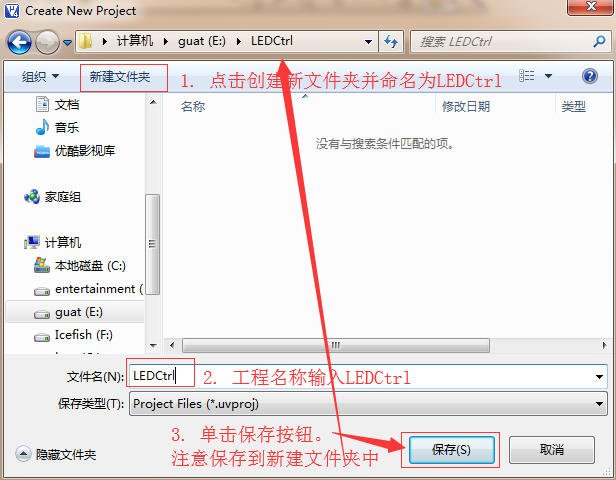

         (3)设置工程保存路径和工程名称。注意,建议一个工程对应一个文件夹,方便管理。

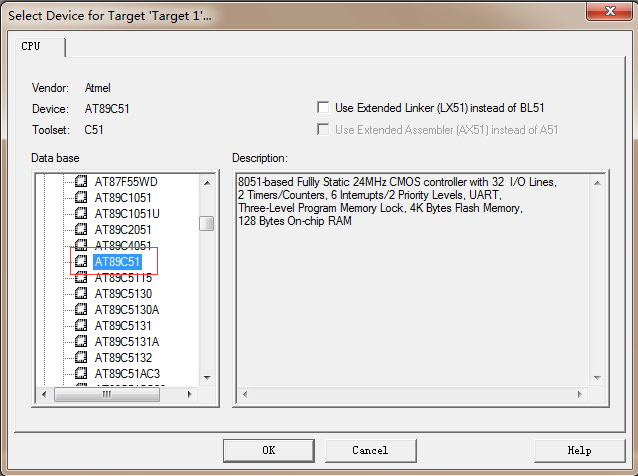

    (4)设置单片机型号。 在Select a CPU Data Base File对话框选择Generic Data Base,然后弹出的对话框中选择ATMEL>AT89C51,单击【OK】按钮。

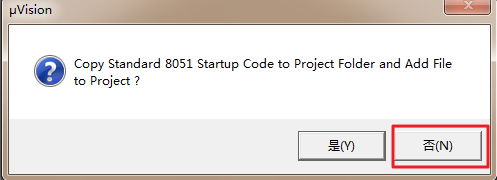

      (5)单击【否 】按钮,选择不复制8051启动代码到工作文件。


   到此,空白工程已经建好,如下图所示。

  1.  编写代码
   (1)选择菜单【File>New】(快捷键Ctrl+N)新建一个空白文件,则进入文件编辑状态。
   (2)选择菜单【File>Save As】(快捷键Ctrl+S)将新建文件存储到工程目录LEDCtrl下,命名为led.h。
   (3)重复步骤(1)~(2),新建 文件 LedCtrl .c,存储路径为工程目录 LEDCtrl 下。
   (4)编写led.h,代码如下:

#include <reg51.h>   //导入8051特殊功能寄存器定义及其可寻址位定义
sbit led_red = P3^0; //定义led_red变量控制P3.0引脚:
                     //输出0时(低电平),LED亮,输出1时,LED灭。

/******************************
*函数:LED_lit
*功能:点亮/熄灭led_red
*参数:bit flag: flag = 1, 点亮;flag = 0,熄灭
*返回:无
*****************************/
void LED_lit(bit flag)
{
   led_red = ~flag;  //不用if语句,控制输出与flag为相反,直接取反操作即可。
}

/******************************
*函数:delayMS
*功能:ms级延时函数@12MHz晶振
*参数:unsigned int: 延时时间,单位ms
*返回:无
*****************************/
void LED_delayMS(unsigned int ms)
{
   unsigned int i,j;
   for(i=0;i<ms;i++)
     for(j=0;j<150;j++);
}


/******************************
*函数:LED_flash
*功能:led_red闪烁:亮->灭>亮>灭...
*参数:unsigned int: 闪烁间隔,单位ms
*返回:无
*****************************/
void LED_flash(unsigned int interval)
{
   lit(1);
   delayMS(interval);
   lit(0);
   delayMS(interval);
}


    (5)编写LEDCtrl.c,代码如下:

#include "led.h"
/******************************
*函数:main
*功能:程序入口,演示:1. LED长亮10s; 2. LED闪烁10次.
*参数:无
*返回:无
*****************************/
void main()
{
  unsigned char flash_times = 10;
  unsigned char i;
  while(1)
    {
      LED_lit(1);
      LED_delayMS(10000);
      for(i=0;i<flash_times;i++)
        {
          LED_flash(1000);
        }
    }
}

 (6)添加LEDCtrl.c和led.h到当前工程。
   a. 在工程浏览区双击Target 1下的Source Group1,打开添加对话框。

b. 再添加对话框中先选择文件类型(.h或.c),再双击要添加的文件即可。
添加的文件会出现在工程资源浏览区下,如下图所示。

  1. 编译程序。
   (1)设置输出.hex选项,输出目录默认为工程路径的根目录。
      选择菜单【Project>Options for Target 'Target1'...】(快捷键ALT+F7或快捷图标 ),在弹出的对话框的Output页签中勾选Create Hex File选项,单击【OK 】按钮。。

   (2)单击工具栏的快捷图标或按快捷键F7,编译程序。
在编译信息输出区域显示编译结果,如下图所示。
    若有错误(error),双击错误提示即可。
    如将LEDCtrl.c里的LED_lit函数调用改为lit,则错误提示如下,表示lit函数缺少原型,即没有定义ing。

至此,整个工程从创建到编译已经介绍完成,以上就是Keil最基本的操作。
至于程序调试功能,属于高级功能,不作介绍。

本文PDF版本及源程序(包括Proteus仿真文件)获取路径: github: mcu8051
https://github.com/happyicefish/mcu8051.git
https://github.com/happyicefish/mcu8051.git
