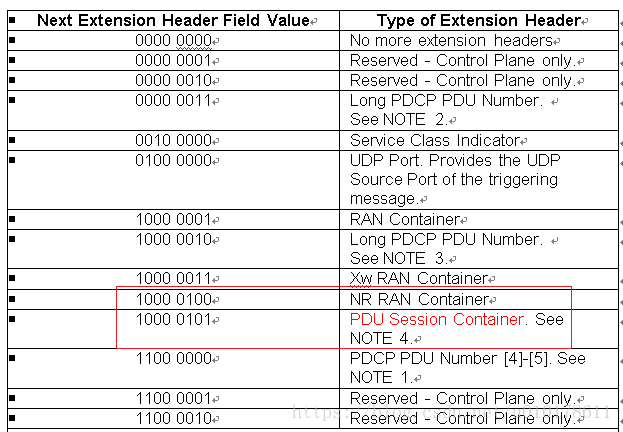

本文参考的GTPv1-U协议版本是TS29.281 v15.3.0 (2018-06)。5GC对GTPv1-U协议的Extension Header进行了扩展，增加了两个Extension Header，如下表所示：

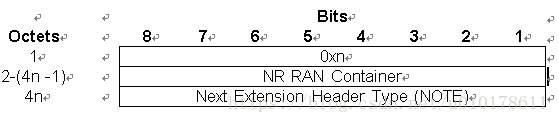

NR RAN Container

NR RAN Container的内容定义见TS38.425

PDU Session Container

PDU Session Container扩展头用在N3和N9用户面接口的G-PDU上，这个扩展头的长度是可变长的，其内容定义在TS38.415上。由于TS38.415非常简短，下面我们将TS38.415定义的PDU Session Container进行展开。

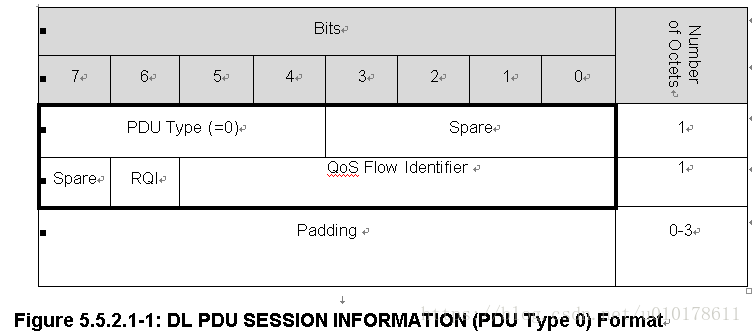

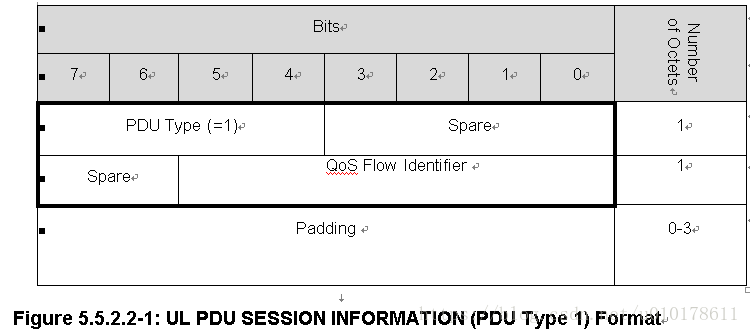

当前最新版本TS38.415 v15.0.0（2018-06）规定了，PDU Session Container只用于发送“ DL PDU Session Information”消息，这条消息的作用是给NG-RAN发送PDU会话有关的控制信息（如QFI、RQI）；其有两种格式，如下：



字段名称解释
PDU Type

指示帧结构类型，当前只是用了0和1，其它的值保留以后使用

长度：4bit

Spare

空闲字段，发送端应该设置为0，接收端不解析此字段

长度：4bit

QoS Flow Identifier (QFI)

指示传输的packet属于哪条QoS流

长度：6bit

Reflective QoS Indicator (RQI)

指示是否激活用户面的反射QoS是否要激活；这个参数仅用于下行；如果这条QoS流的RQA（Reflective QoS Activation）没有配置，则NG-RAN忽略RQI参数。

长度：1bit

0：不触发Reflective QoS

1：触发Reflective QoS

Padding用于字节对齐



参考：

    TS29.281

    TS38.415
