本文详细介绍了如何利用DOP-B07E411设备进行画面切换操作，包括设置画面编号地址、新建子画面以及通过clock宏和cycle宏来实现子画面的触发与关闭。具体步骤涵盖IF条件判断和宏的运用，以Q2.6信号作为触发条件，实现子画面5的显示和主画面1的切换。
设备：DOP-B07E411

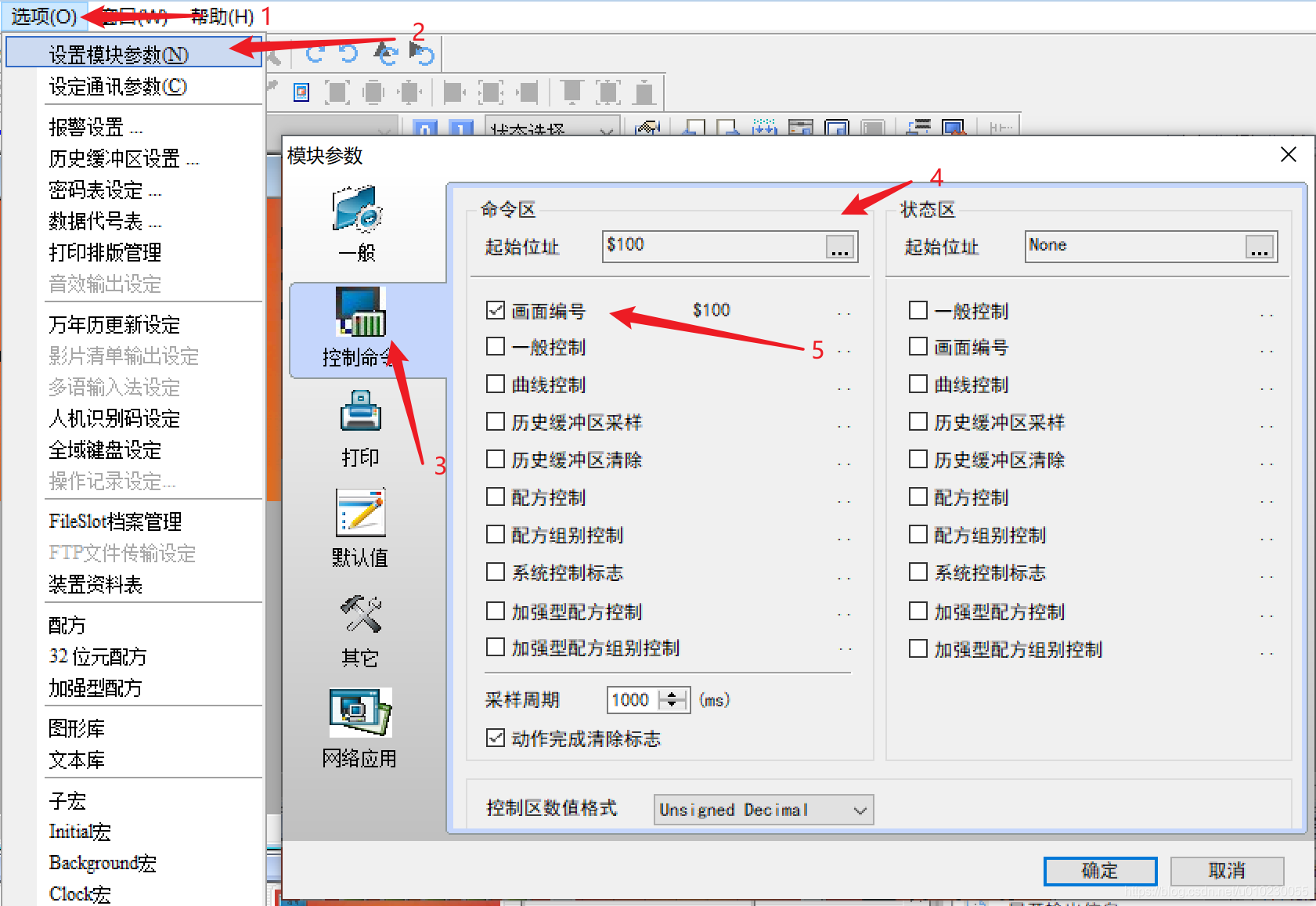

1、设置好设备的画面编号地址，通过往地址内写入画面编号即可完成画面切换

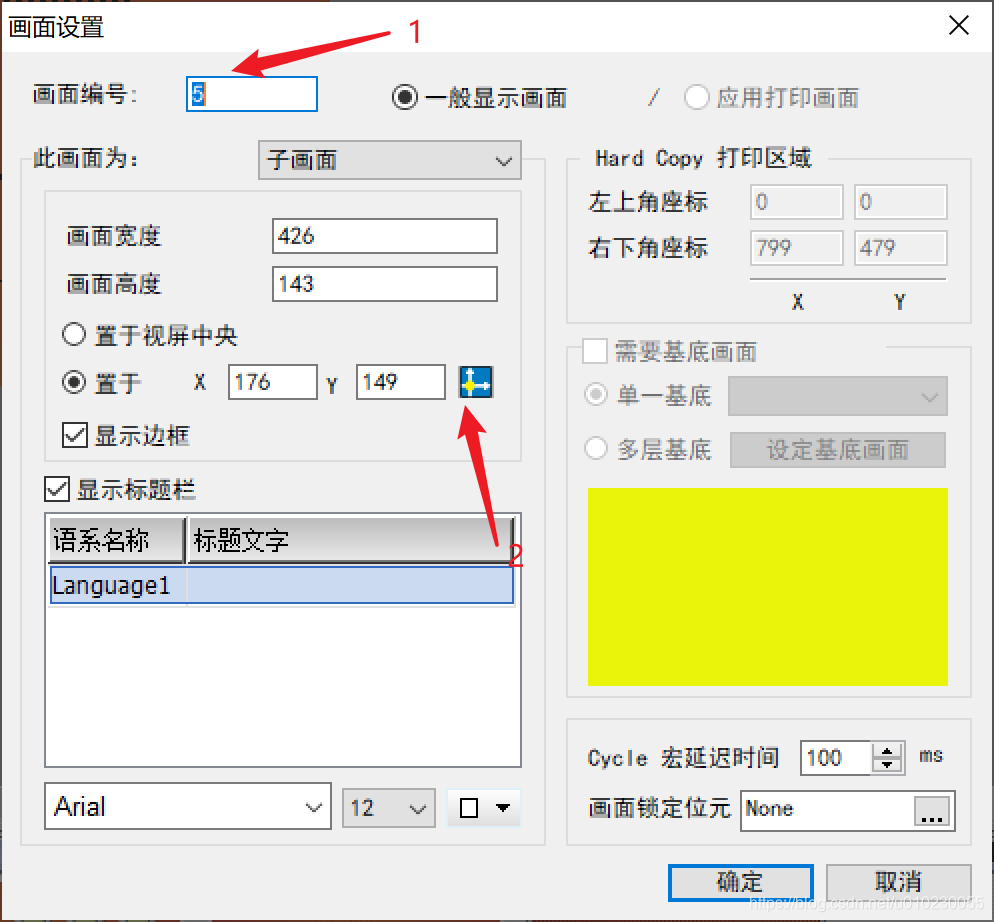

2、新建一个子画面，需要看画面编号：
3、使用clock宏，进行检测是否触发子画面（选项——clock宏），我这里当Q2.6触发时进行显示子画面（我的子画面编号是5）：
IF {EtherLink1}2@Q2.6 == ON
$100 = 5
ELSE

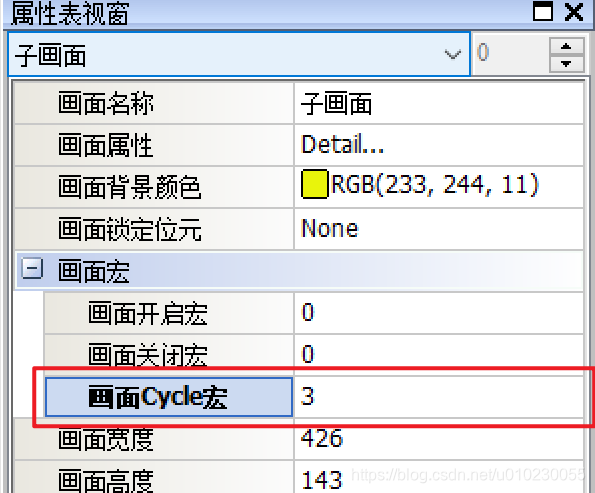

ENDIF4、使用子画面的cycle宏控制关闭子画面（选中子画面——属性视窗——画面cycle宏）：
切换到画面1（我的主画面，就是关闭了子画面）
IF {EtherLink1}2@Q2.6 == OFF
$100 = 1
ENDIF5、效果图：（无）
