目录

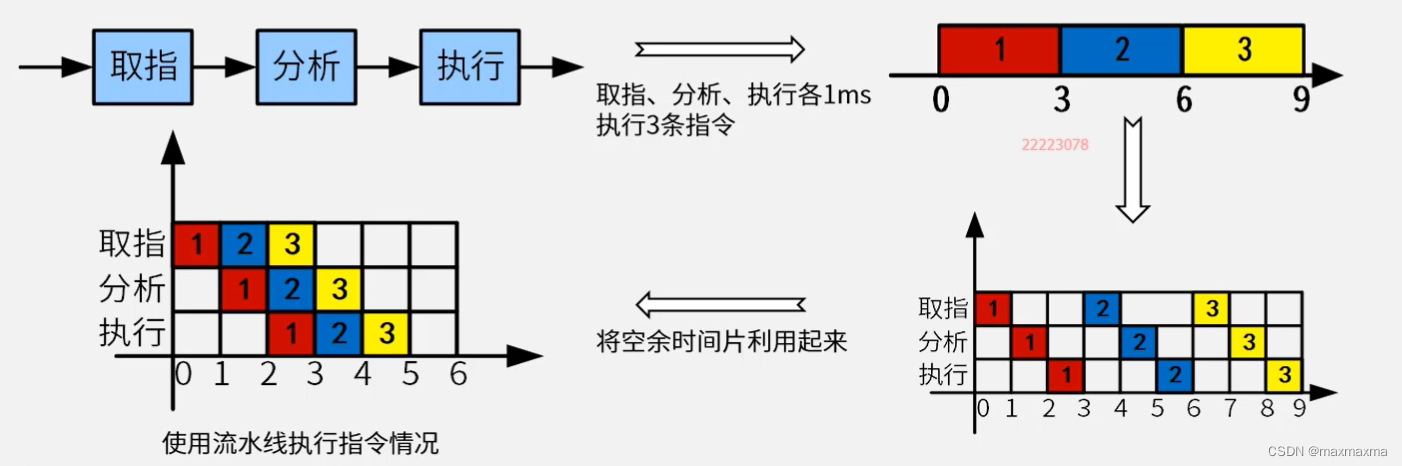

指令：取值、分析、执行

流水线建立时间：第一条指令执行时间，t1+t2+...tk

流水线周期(t): 执行时间最长的指令的时间

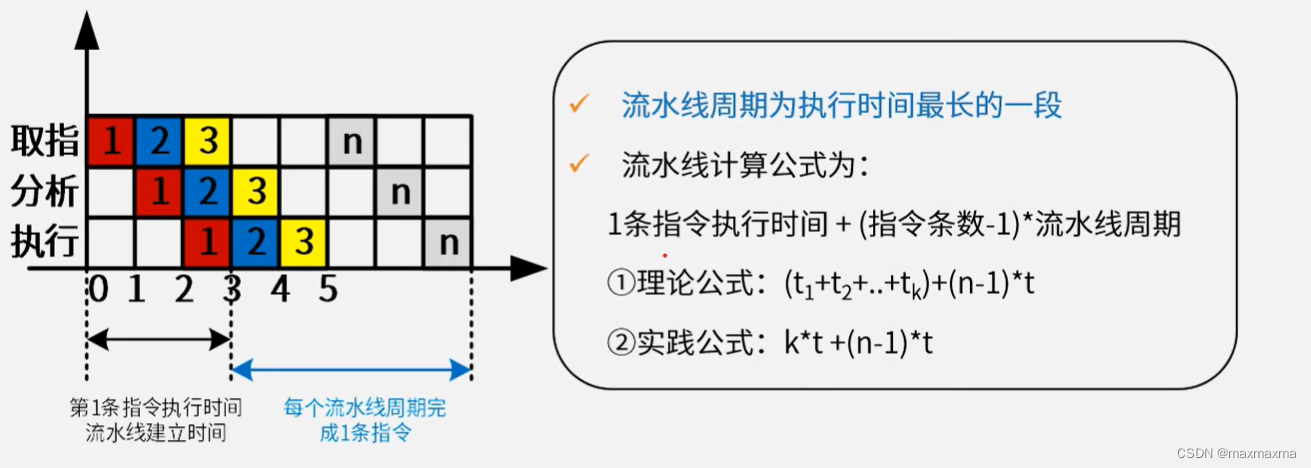

流水线计算公式：流水线建立时间 + （指令数 - 1）x 流水线周期

流水线吞吐量

流水线最大吞吐率

 流水线加速比S：

指令：取值、分析、执行

流水线建立时间：第一条指令执行时间，t1+t2+...tk

流水线周期(t): 执行时间最长的指令的时间

流水线计算公式：流水线建立时间 + （指令数 - 1）x 流水线周期

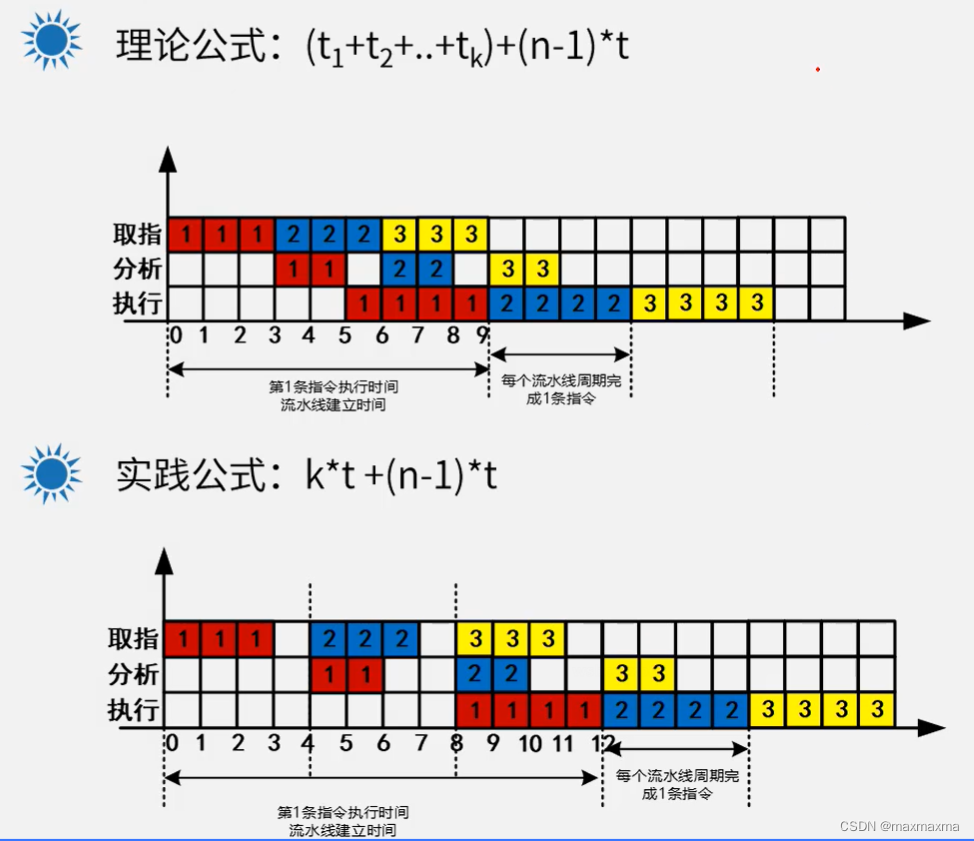

1. 理论公式：（t1+t2+...tk）+ （n-1）x t

2. 实践公式： k x t + （n-1）x t

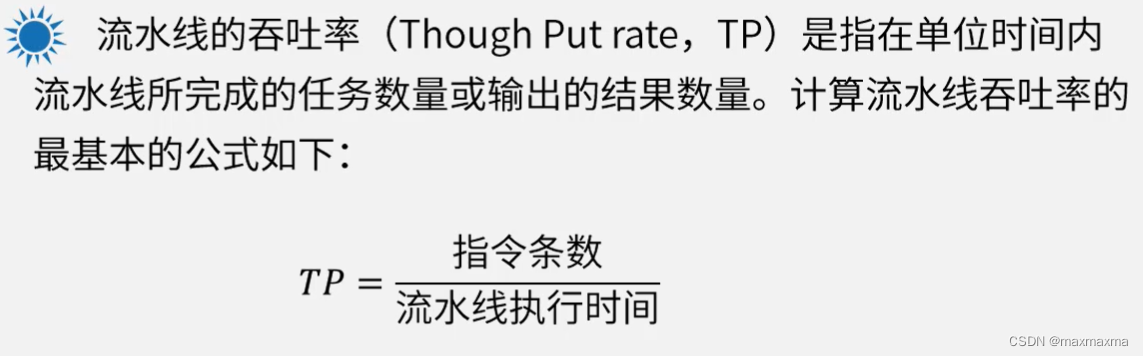

流水线吞吐量

流水线最大吞吐率

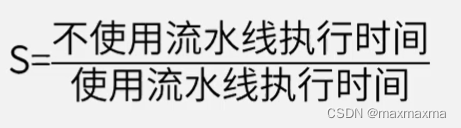

 流水线加速比S：
