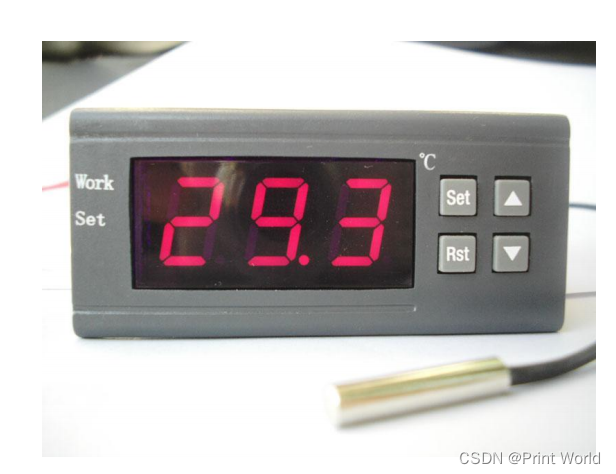

01. 温度控制器概述

嵌入式机箱数字温控器冰箱压缩机数显温度控制器开关。最低精度0.1℃控制，控温范围广，加热/制冷双模式。
在这里插入图片描述

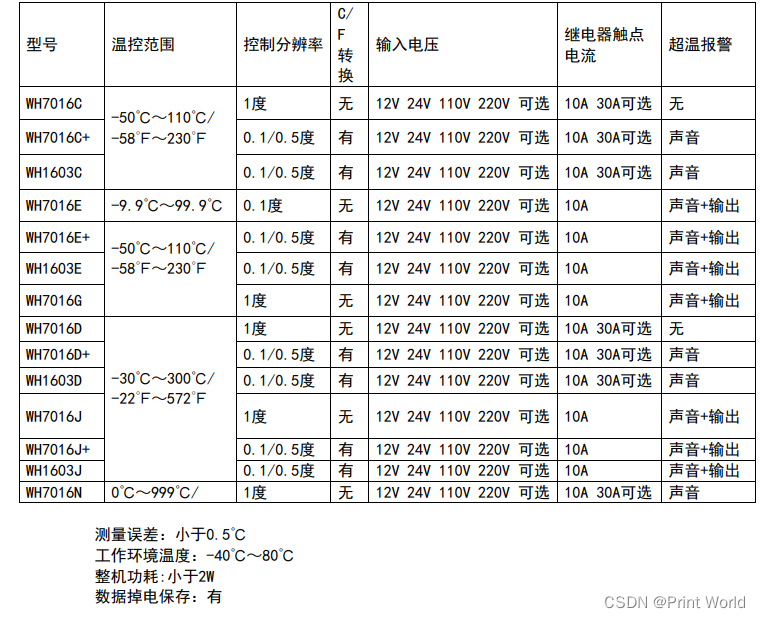

02. 温度控制器电气性能

在这里插入图片描述

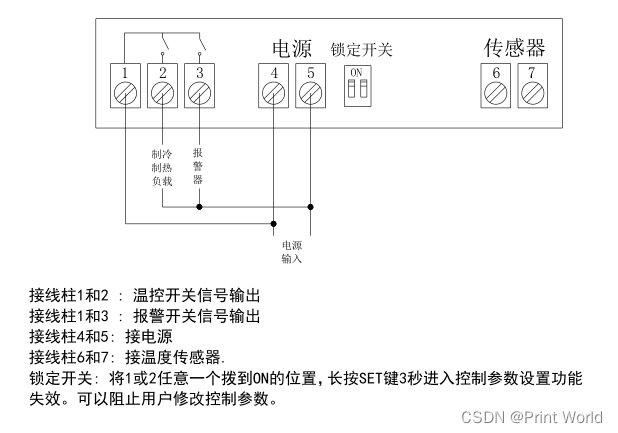

03. 温度控制器接线示意图

接线示意图一:

适用于：WH7016E WH7016G WH7016J WH7016E+ WH7016J+ WH1603E WH1603J

在这里插入图片描述

接线示意图二：

适用于：WH7016C WH7016D WH7016C+ WH7016D+ WH1603C WH1603D WH7016N
在这里插入图片描述

04. 温度控制器指示灯

指示灯状态说明：

WORK指示灯为工作指示灯，闪烁表示制冷或制热延时，长亮表示制冷或制热工作。

SET指示灯为设置指示灯，长亮表示在设置状态。

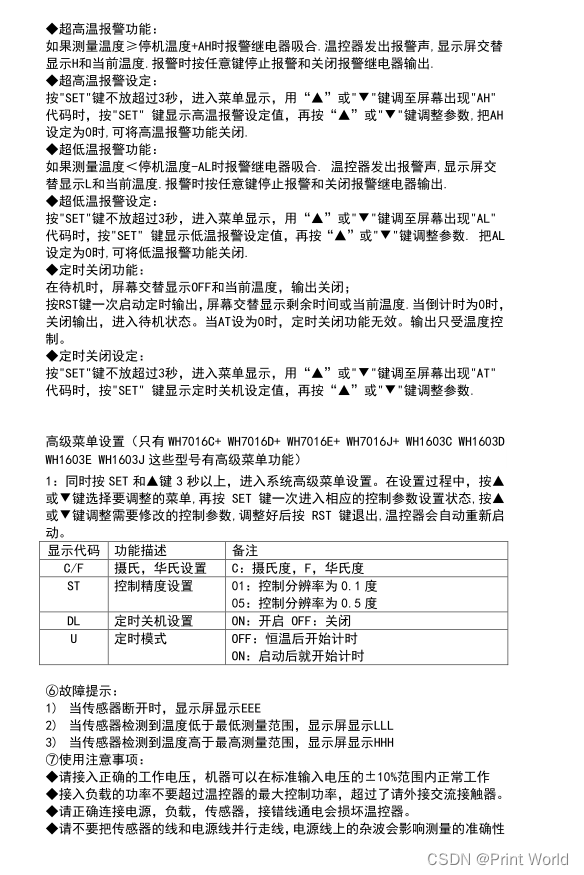

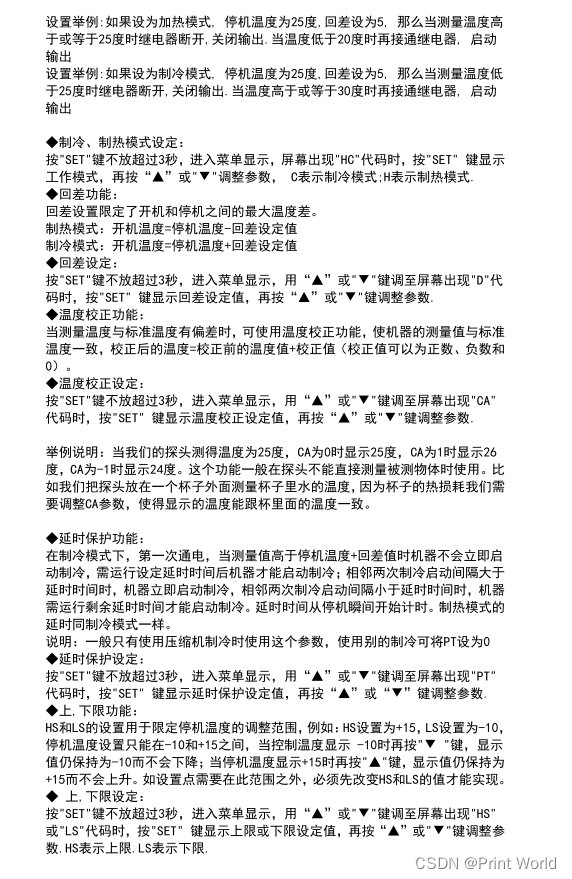

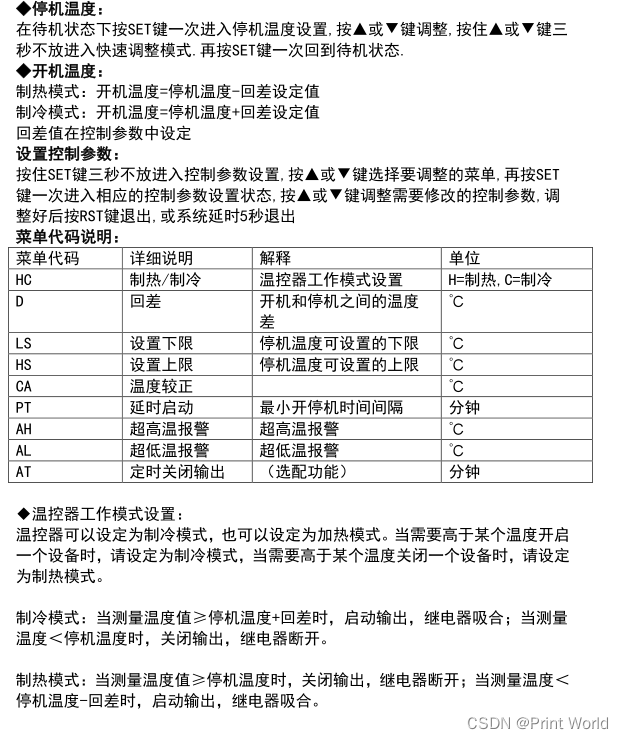

05. 温度控制器设置说明

开启或关闭温控器：

温控器通电后默认是开机状态。

在关机状态下按RST键一次可开启温控器，

在开机状态下，按住RST键3秒以上，可关闭温控器。

启动和关闭定时：

在待机状态下按RST键一次，启动定时输出，屏幕交替显示剩余时间和当前温度，再按RST键一次可关闭定时输出，屏幕交替显示OFF和当前温度

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

06. 预留

07. 附录

官网：http://www.willhi.com/
